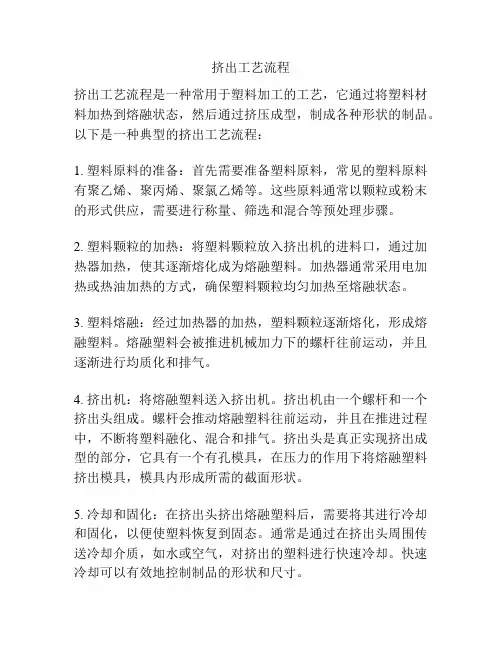

挤出工艺流程挤出工艺流程是一种常用于塑料加工的工艺，它通过将塑料材料加热到熔融状态，然后通过挤压成型，制成各种形状的制品。
以下是一种典型的挤出工艺流程：1. 塑料原料的准备：首先需要准备塑料原料，常见的塑料原料有聚乙烯、聚丙烯、聚氯乙烯等。
这些原料通常以颗粒或粉末的形式供应，需要进行称量、筛选和混合等预处理步骤。
2. 塑料颗粒的加热：将塑料颗粒放入挤出机的进料口，通过加热器加热，使其逐渐熔化成为熔融塑料。
加热器通常采用电加热或热油加热的方式，确保塑料颗粒均匀加热至熔融状态。
3. 塑料熔融：经过加热器的加热，塑料颗粒逐渐熔化，形成熔融塑料。
熔融塑料会被推进机械加力下的螺杆往前运动，并且逐渐进行均质化和排气。
4. 挤出机：将熔融塑料送入挤出机。
挤出机由一个螺杆和一个挤出头组成。
螺杆会推动熔融塑料往前运动，并且在推进过程中，不断将塑料融化、混合和排气。
挤出头是真正实现挤出成型的部分，它具有一个有孔模具，在压力的作用下将熔融塑料挤出模具，模具内形成所需的截面形状。
5. 冷却和固化：在挤出头挤出熔融塑料后，需要将其进行冷却和固化，以便使塑料恢复到固态。
通常是通过在挤出头周围传送冷却介质，如水或空气，对挤出的塑料进行快速冷却。
快速冷却可以有效地控制制品的形状和尺寸。
6. 引线和裁切：冷却和固化后的挤出制品被切割成所需的长度。
通常采用自动切割机或手动切割工具进行切割。
同时，如果需要在制品上添加连接线或弯曲线条，可以通过热处理或机械加工等方法来完成。
7. 成品检查和包装：切割后的挤出制品需要经过质量检查，包括外观、尺寸、物理性能等方面的检验，确保制品符合要求。
通过合适的包装材料和方式对挤出制品进行包装，并进行入库备用或直接发货。
以上就是一种典型的挤出工艺流程。
随着科技的不断进步和创新，挤出工艺也在不断发展，出现了更多的改进和改善，以满足不同制品的需求。
挤出工艺在塑料加工中有着广泛的应用，可以生产各种形状的制品，如管道、板材、丝绳等。

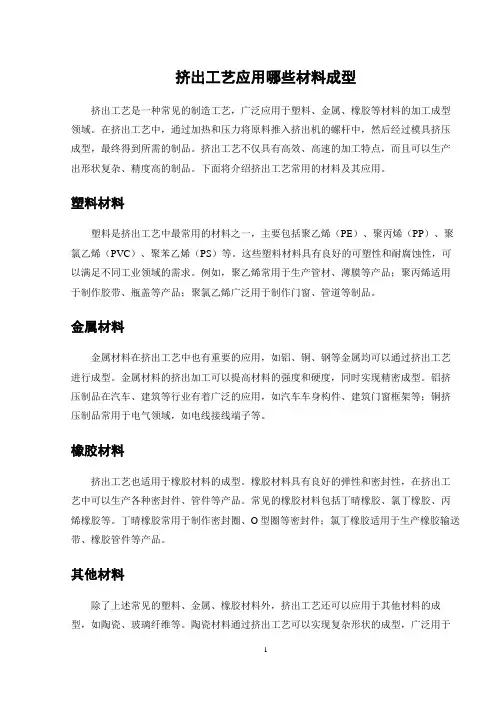

挤出工艺应用哪些材料成型挤出工艺是一种常见的制造工艺，广泛应用于塑料、金属、橡胶等材料的加工成型领域。
在挤出工艺中，通过加热和压力将原料推入挤出机的螺杆中，然后经过模具挤压成型，最终得到所需的制品。
挤出工艺不仅具有高效、高速的加工特点，而且可以生产出形状复杂、精度高的制品。
下面将介绍挤出工艺常用的材料及其应用。
塑料材料塑料是挤出工艺中最常用的材料之一，主要包括聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）等。
这些塑料材料具有良好的可塑性和耐腐蚀性，可以满足不同工业领域的需求。
例如，聚乙烯常用于生产管材、薄膜等产品；聚丙烯适用于制作胶带、瓶盖等产品；聚氯乙烯广泛用于制作门窗、管道等制品。
金属材料金属材料在挤出工艺中也有重要的应用，如铝、铜、钢等金属均可以通过挤出工艺进行成型。
金属材料的挤出加工可以提高材料的强度和硬度，同时实现精密成型。
铝挤压制品在汽车、建筑等行业有着广泛的应用，如汽车车身构件、建筑门窗框架等；铜挤压制品常用于电气领域，如电线接线端子等。
橡胶材料挤出工艺也适用于橡胶材料的成型。
橡胶材料具有良好的弹性和密封性，在挤出工艺中可以生产各种密封件、管件等产品。
常见的橡胶材料包括丁晴橡胶、氯丁橡胶、丙烯橡胶等。
丁晴橡胶常用于制作密封圈、O型圈等密封件；氯丁橡胶适用于生产橡胶输送带、橡胶管件等产品。
其他材料除了上述常见的塑料、金属、橡胶材料外，挤出工艺还可以应用于其他材料的成型，如陶瓷、玻璃纤维等。
陶瓷材料通过挤出工艺可以实现复杂形状的成型，广泛用于陶瓷制品制造；玻璃纤维挤出制品在建筑、船舶等领域有着重要的应用，如玻璃钢管道、船体结构件等。
在挤出工艺的应用过程中，不同的材料具有不同的特性和要求，需要选用合适的挤出机、模具和工艺参数来实现高效的生产。
通过合理选择和应用材料，可以满足不同产品的制造需求，推动挤出工艺在各行业的发展和应用。
总的来说，挤出工艺在材料成型中具有重要的地位，通过不断优化工艺和材料选择，可以实现对各类材料的高效成型，满足市场的需求，并促进制造业的发展。
挤出成型的原理和工艺流程
挤出成型是一种常见的塑料加工工艺，通过将加热熔化的塑料挤压至模具中，使其快速冷却凝固并形成所需产品。
本文将介绍挤出成型的原理和工艺流程。
原理
挤出成型的原理基于塑料的热塑性特性，塑料在一定温度下能够熔化并具有流动性。
在挤出机中，塑料颗粒被加热熔化成为熔体，然后通过螺杆将熔体加压，推动熔体流经模具口向外挤出。
随着熔体在模具中迅速冷却，最终形成固化的塑料制品。
工艺流程
1.塑料颗粒加料：首先将塑料颗粒放入挤出机的料斗中，经过加热系统加热，使其
熔化成为熔体。
2.挤出过程：熔化的塑料经过螺杆的推动，被压入模头中，经过交变的高压和高温
使得熔体形成流态，流经挤出模的成型孔。
3.冷却固化：熔体在挤出口挤压而出后，迅速接触冷却水或风冷，使其迅速冷却凝
固。
4.切割成型：冷却后的塑料制品经过切割装置，按照所需长度进行切割，最终形成
成型的塑料制品。
工艺优势
挤出成型具有以下优点：
•高效率：生产速度快，生产成本相对较低。
•适用性广泛：可以加工各种形状和规格的塑料制品。
•制品质量稳定：产品表面光滑，尺寸精确。
•生产自动化程度高：无需过多人工干预，生产稳定可靠。
应用领域
挤出成型广泛应用于塑料制品生产行业，如管道、板材、型材、薄膜、包装材料等领域。
其高效率、高质量的特点使其成为塑料制品生产中不可或缺的一环。
总的来说，挤出成型作为一种常见的塑料加工工艺，通过简单高效的操作流程，可以生产出质量稳定的塑料制品，在工业生产中发挥着重要作用。

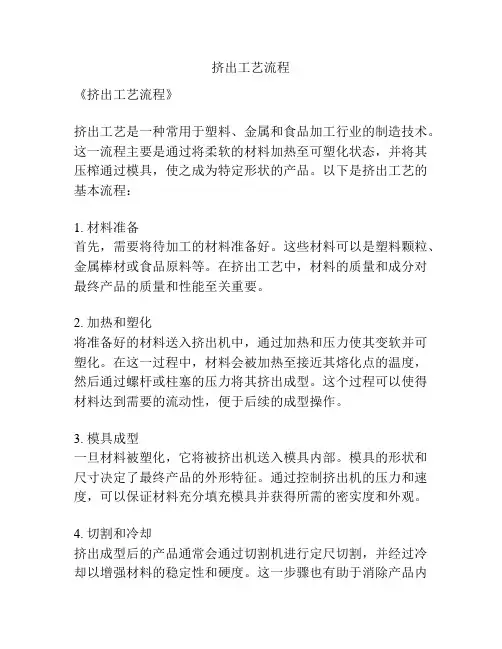

挤出工艺流程
《挤出工艺流程》
挤出工艺是一种常用于塑料、金属和食品加工行业的制造技术。
这一流程主要是通过将柔软的材料加热至可塑化状态，并将其压榨通过模具，使之成为特定形状的产品。
以下是挤出工艺的基本流程：
1. 材料准备
首先，需要将待加工的材料准备好。
这些材料可以是塑料颗粒、金属棒材或食品原料等。
在挤出工艺中，材料的质量和成分对最终产品的质量和性能至关重要。
2. 加热和塑化
将准备好的材料送入挤出机中，通过加热和压力使其变软并可塑化。
在这一过程中，材料会被加热至接近其熔化点的温度，然后通过螺杆或柱塞的压力将其挤出成型。
这个过程可以使得材料达到需要的流动性，便于后续的成型操作。
3. 模具成型
一旦材料被塑化，它将被挤出机送入模具内部。
模具的形状和尺寸决定了最终产品的外形特征。
通过控制挤出机的压力和速度，可以保证材料充分填充模具并获得所需的密实度和外观。
4. 切割和冷却
挤出成型后的产品通常会通过切割机进行定尺切割，并经过冷却以增强材料的稳定性和硬度。
这一步骤也有助于消除产品内
部的应力和残留热量。
5. 质检和包装
最后，成型的产品会经过质量检验，确保其符合客户要求的标准。
合格的产品将被包装并送往下游的销售渠道。
挤出工艺流程以其高效、高精度和高自动化程度备受各行业的青睐。
通过不断优化工艺流程和改进设备技术，挤出成型技术正不断演化和发展，为各行业带来更多可能性。
挤出成型工艺的优缺点
挤出成型工艺是一种常见的塑料加工方法，通过加热和压力将塑料材料挤压使其通过模具成型，广泛应用于各种行业，包括制造业、包装行业等。
挤出成型工艺有着独特的优点和一些局限性，下面将对其进行详细介绍。
优点
1.高效率：挤出成型工艺可以实现连续生产，生产效率高，适用于大规模生产；
2.成型精度高：通过挤出成型，可以生产出形状复杂、尺寸精准的制品，满足不同
行业的需求；
3.低成本：相比于其他制造工艺，挤出成型相对简单，设备投资和生产成本相对较
低；
4.节约材料：挤出成型过程中可实现材料的循环利用，降低浪费，有利于节约原材
料资源；
5.生产稳定性好：挤出成型过程可控性强，生产过程稳定，产品质量可靠。
缺点
1.能耗较高：挤出成型需要耗费大量能源，特别是加热和压力方面的能源消耗较为
显著；
2.原料选择受限：挤出成型对原料的要求较高，只有符合一定条件的塑料材料才能
适用于此工艺；
3.制品表面质量较低：挤出成型生产的制品表面可能存在一定的粗糙度，需要进行
额外的加工处理来改善外观；
4.易受环境影响：挤出成型工艺对生产环境要求较高，温湿度、气压等因素都会对
生产产生影响；
5.工艺复杂度有限：相比于其他制造工艺，挤出成型工艺的复杂度相对较低，可能
无法满足一些复杂产品的制造需求。
总的来说，挤出成型工艺作为一种常见的塑料加工方法，具有高效率、成型精度高、低成本等优点，但是也存在能耗高、原料选择受限等缺点。
在实际应用中，制造企
业应根据产品特性和生产需求选取合适的加工工艺，以达到生产效率和产品质量的平衡。

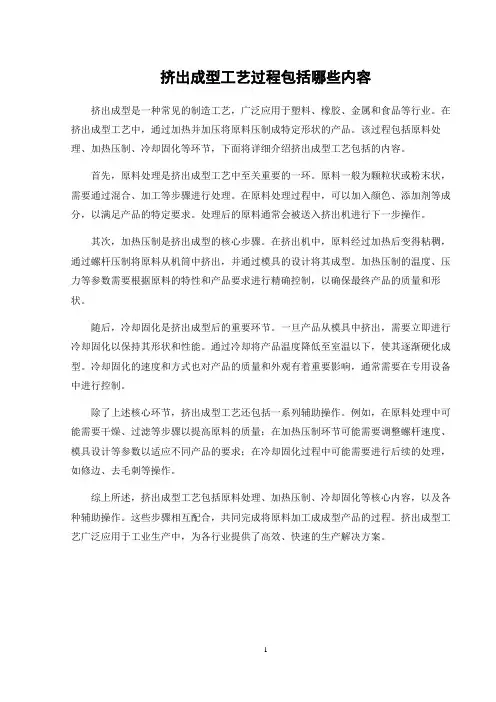

挤出成型工艺过程包括哪些内容挤出成型是一种常见的制造工艺，广泛应用于塑料、橡胶、金属和食品等行业。
在挤出成型工艺中，通过加热并加压将原料压制成特定形状的产品。
该过程包括原料处理、加热压制、冷却固化等环节，下面将详细介绍挤出成型工艺包括的内容。
首先，原料处理是挤出成型工艺中至关重要的一环。
原料一般为颗粒状或粉末状，需要通过混合、加工等步骤进行处理。
在原料处理过程中，可以加入颜色、添加剂等成分，以满足产品的特定要求。
处理后的原料通常会被送入挤出机进行下一步操作。
其次，加热压制是挤出成型的核心步骤。
在挤出机中，原料经过加热后变得粘稠，通过螺杆压制将原料从机筒中挤出，并通过模具的设计将其成型。
加热压制的温度、压力等参数需要根据原料的特性和产品要求进行精确控制，以确保最终产品的质量和形状。
随后，冷却固化是挤出成型后的重要环节。
一旦产品从模具中挤出，需要立即进行冷却固化以保持其形状和性能。
通过冷却将产品温度降低至室温以下，使其逐渐硬化成型。
冷却固化的速度和方式也对产品的质量和外观有着重要影响，通常需要在专用设备中进行控制。
除了上述核心环节，挤出成型工艺还包括一系列辅助操作。
例如，在原料处理中可能需要干燥、过滤等步骤以提高原料的质量；在加热压制环节可能需要调整螺杆速度、模具设计等参数以适应不同产品的要求；在冷却固化过程中可能需要进行后续的处理，如修边、去毛刺等操作。
综上所述，挤出成型工艺包括原料处理、加热压制、冷却固化等核心内容，以及各种辅助操作。
这些步骤相互配合，共同完成将原料加工成成型产品的过程。
挤出成型工艺广泛应用于工业生产中，为各行业提供了高效、快速的生产解决方案。
1。
第六章挤出成型工艺第一节热塑性塑料工艺特性（一）收缩率热塑性塑料加工成型中产生的热收缩产生原因：宏观：材料的热胀冷缩行为－微观：分子间自由体积发生变化。
通常高分子材料的热膨胀系数远大于金属材料、陶瓷材料。
影响热塑性塑料成形收缩的因素如下：第六章挤出成型工艺第六章挤出成型工艺1、塑料品种热塑性塑料成形过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显。
另外成形后的收缩、退火或调湿处理后的收缩一般也都比热固性塑料大。
第六章挤出成型工艺2、塑件特性成形时融料与型腔表面接触外层立即冷却形成低密度的固态外壳。
由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。
所以壁厚、冷却慢、高密度层厚的则收缩大。
另外，有无嵌件及嵌件布局，数量都直接影响物料流动方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小，方向性影响较大。
第六章挤出成型工艺3、进料口形式、尺寸、分布这些因素直接影响物料流动方向、密度分布、及成形时间。
直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。
距进料口近的或与物料流动方向平行的则收缩大。
4、成形条件模具温度高，融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。
另外，保持压力及时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。
第六章挤出成型工艺（二）流动性1、热塑性塑料流动性大小，一般可从分子量大小、熔融指数、表现粘度及流动比（流程长度/塑件壁厚）等一系列指数进行分析。
分子量小，分子量分布宽，分子结构规整性差，熔融指数高、表现粘度小；流动比大的则流动性就好。
按模具设计要求我们大致可将常用塑料的流动性分为三类：第六章挤出成型工艺（1）流动性好：尼龙、聚乙烯、聚苯乙烯、聚丙烯、醋酸纤维素；（2）流动性中等改性：聚苯乙烯（例ABS·AS）、PMMA、聚甲醛、聚氯醚；（3）流动性差：聚碳酸酯、硬聚氯乙烯、聚苯醚、聚砜、聚芳砜、氟塑料。
挤出成型工艺流程
《挤出成型工艺流程》
挤出成型是一种常见的塑料加工工艺，它可以用于生产塑料管材、板材、型材等产品。
挤出成型工艺流程主要包括原料准备、预处理、挤出、冷却、切割和包装等环节。
首先，原料准备是挤出成型工艺流程的第一步。
通常采用颗粒状的塑料原料，需要将其装入挤出机的料斗中。
在原料准备环节，我们还会进行原料的配比和混合，以确保挤出成型时的料浆质量稳定。
接下来是预处理环节，主要是将塑料颗粒加热至一定温度，使其松软并具有一定流动性。
这需要通过加热系统将原料进行加热，通常是采用加热圈或加热螺杆来实现。
预处理环节的目的是使原料更容易通过挤出机的螺杆进行挤出成型。
随后是挤出环节，这是挤出成型工艺流程中最关键的一步。
在挤出机内，原料颗粒通过旋转的螺杆被推送向机筒出口，形成一定的连续压力，然后通过模具的形状，将料浆挤出成型。
在挤出环节中，需要对温度、压力、速度等参数进行精确控制，确保成型的产品质量。
冷却环节紧随其后，原料通过挤出后，需要进行冷却，以使其固化成型。
通常采用冷却水或风冷的方式，将挤出后的产品进行冷却处理。
最后是产品切割和包装，经过冷却后的成型产品需要进行切割，以得到所需的尺寸和长度。
然后再进行包装，以保护产品在运输和使用过程中不受损坏。
总的来说，《挤出成型工艺流程》包括原料准备、预处理、挤出、冷却、切割和包装等环节。
通过严格控制每个环节的参数，可以生产出高质量的挤出成型产品。
挤出成型工艺过程分为哪三个阶段
挤出成型是一种常见的塑料加工工艺，通过加热后的液态塑料材料通过挤出机的螺杆，经过一系列加工步骤，最终形成所需的产品。
挤出成型工艺过程通常分为预热阶段、挤出阶段和冷却固化阶段三个关键阶段。
1. 预热阶段
在挤出成型开始之前，首先需要对原料进行预热处理。
在这个阶段，塑料颗粒或者粉末被加入到挤出机的进料口，经过加热装置进行加热，将固态塑料材料加热至熔化温度。
预热阶段的关键任务是将原料充分熔化，以便在挤出阶段更好地进行塑料成型。
2. 挤出阶段
一旦塑料原料被充分熔化，进入挤出阶段。
在这个阶段，原料被输送到挤出机螺杆的区域，通过机械运动和压力，使熔化塑料被挤压、挤出，并通过挤出机的模具口形成所需的截面形状。
这个阶段需要控制好挤出机的温度、压力和速度，以确保塑料材料能够以准确的速度和形状挤出。
3. 冷却固化阶段
当塑料材料完成挤出后，进入冷却固化阶段。
在这个阶段，通过冷却水或者其他冷却介质对挤出产品进行快速冷却，使其在较短的时间内固化。
冷却固化是非常重要的，因为它将直接影响到挤出产品的质量和性能。
通过控制冷却速度和方法，可以确保挤出产品能够达到设计要求的硬度、尺寸和表面光洁度。
总的来说，挤出成型工艺分为预热阶段、挤出阶段和冷却固化阶段三个关键阶段。
每个阶段都有其特定的任务和要求，只有各个阶段协调配合，才能最终生产出高质量的挤出产品。
挤出成型工艺在塑料加工中具有广泛的应用，不仅生产效率高，而且能够生产出复杂的、具有一定强度和稳定性的塑料制品。
1。
《挤出工艺基础知识概述》一、引言挤出工艺作为一种重要的材料加工方法，在现代工业生产中占据着举足轻重的地位。
从塑料制品到橡胶制品，从建筑材料到电线电缆，挤出工艺的应用范围极为广泛。
本文将对挤出工艺的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个清晰、系统且深入的理解框架。
二、挤出工艺的基本概念1. 定义挤出工艺是指将物料通过挤出机的料筒和螺杆，在加热和剪切的作用下，使其熔融、塑化，并连续地从挤出机的机头挤出，形成具有一定形状和尺寸的制品的过程。
2. 挤出机的组成挤出机主要由驱动装置、加料装置、料筒、螺杆、机头和口模等部分组成。
（1）驱动装置：为螺杆提供动力，通常采用电机驱动。
（2）加料装置：用于将物料加入料筒，可分为重力加料和强制加料两种方式。
（3）料筒：是物料进行加热和塑化的场所，通常由金属材料制成，并带有加热和冷却装置。
（4）螺杆：是挤出机的核心部件，其作用是将物料向前推进、压实、熔融和塑化。
螺杆的结构形式有多种，如单螺杆、双螺杆和多螺杆等。
（5）机头和口模：机头是连接料筒和口模的部分，其作用是将塑化后的物料均匀地分配到口模中。
口模则是决定制品形状和尺寸的关键部件。
3. 挤出工艺的分类根据挤出物料的不同，挤出工艺可分为塑料挤出、橡胶挤出、线缆挤出等；根据螺杆的数量，可分为单螺杆挤出和双螺杆挤出；根据挤出机的结构形式，可分为卧式挤出机和立式挤出机等。
三、挤出工艺的核心理论1. 物料的流动与变形在挤出过程中，物料在螺杆的推动下，经历了固体输送、熔融和均化三个阶段。
在固体输送阶段，物料主要依靠螺杆的旋转和摩擦力向前推进；在熔融阶段，物料在加热和剪切的作用下逐渐熔融；在均化阶段，物料被进一步混合和塑化，以保证挤出制品的质量均匀。
2. 螺杆的设计原理螺杆的设计是挤出工艺的关键，其主要参数包括螺杆直径、长径比、螺距、螺槽深度等。
螺杆的设计应根据物料的性质、挤出工艺的要求以及挤出机的性能等因素进行综合考虑，以实现物料的高效输送、熔融和塑化。
注塑和挤出工艺的区别
注塑和挤出工艺是塑料加工领域中常见的两种方法，它们在塑料制品生产中扮演着重要的角色。
虽然它们都是塑料加工技术，但是在具体的工艺过程、适用范围、产品特点等方面存在一些明显的区别。
首先，注塑和挤出的工艺过程有所不同。
注塑是通过将加热熔化的塑料注入到模具中，然后在一定的压力和温度下冷却成型，最终得到所需的塑料制品。
这个过程可以通过模具来实现不同形状和尺寸的塑料制品生产。
挤出则是将加热熔化的塑料料料挤压通过模具的形孔，使其形成连续的截面固定形状。
挤出可通过换模具生产不同截面形状的制品，通常用于生产管材、板材等产品。
其次，注塑和挤出在适用范围和产品特点上也有所不同。
注塑适用于生产尺寸较小且精度要求高的塑料制品，如塑料零部件、塑料饰品等。
其优点是可生产复杂的结构形状，适用于大规模生产。
挤出则适用于生产截面较大且长度较长的制品，如塑料管材、板材等。
挤出的优点是生产效率高，且可以生产出连续长度的制品。
此外，注塑和挤出在设备结构和操作方式上也存在差异。
注塑机通常由注射装置、熔融机构、模具和夹具等部件组成，操作要求相对较高。
挤出机则由挤出机头、挤出机筒、挤出机芯等组成，操作相对简单。
挤出机适用于连续生产，而注塑机则更适合间歇生产。
综上所述，注塑和挤出工艺在塑料制品生产中各有优势，选择合适的工艺方法取决于产品的具体要求和生产规模。
对于需要高精度和复杂结构的产品，注塑是一个较好的选择；而对于需要连续大批量生产的产品，挤出则更为适合。
无论是注塑还是挤出工艺，都在不同领域发挥着重要作用，促进了塑料制品的生产与发展。
1。

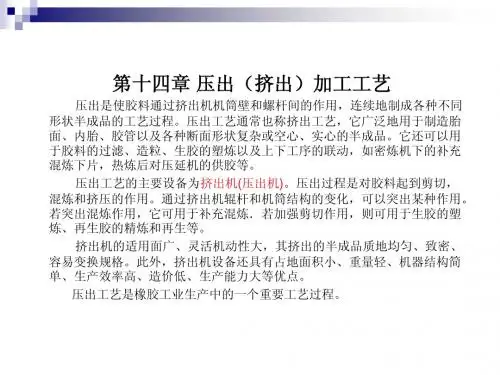

挤出成型工艺挤出成型在塑料加工中又称为挤塑，在非橡胶挤出机加工中利用液压机压力于模具本身的挤出称压出。
是指物料通过挤出机料筒和螺杆间的作用，边受热塑化，边被螺杆向前推送，连续通过机头而制成各种截面制品或半制品的一种加工方法。
中文名挤出成型又称为挤塑定义热塑性塑料和橡胶的加工原理在螺杆旋转作用下定义在纤维化学工业中也有用挤出机向喷丝头供料，以进行熔体纺丝。
挤出应用于热塑性塑料和橡胶的加工，可进行配料、造粒、胶料过滤等，可连续化生产，制造各种连续制品如管材、型材、板材(或片材)、薄膜、电线电缆包覆、橡胶轮胎胎面条、内胎胎筒、密封条等，其生产效率高。
在合成树脂生产中，挤出机可作为反应器，连续完成聚合和成型加工,在橡胶工业中压缩比不同的挤出机可以用来塑炼天然胶.不同材料的挤出机器的压缩比有些不同.原理原料自料斗进入料筒，在螺杆旋转作用下，通过料筒内壁和螺杆表面摩擦剪切作用向前输送到加料段，在此松散固体向前输送同时被压实；在压缩段，螺槽深度变浅，进一步压实，同时在料筒外加热和螺杆与料筒内壁摩擦剪切作用，料温升高开始熔融，压缩段结束；均化段使物料均匀，定温、定量、定压挤出熔体，到机头后成型，经定型得到制品。
1、挤出方法按塑化方式：干法挤出与湿法挤出按加压方式：连续挤出与间歇挤出2、特点生产连续、效率高、操作简单、应用范围广设备1、主机挤出系统：由螺杆与料筒组成，是挤出机关键部分。
其作用是塑化物料，定量、定压、定温挤出熔体传动系统：驱动螺杆，提供所需的扭矩和转矩加热和冷却系统：保证塑料和挤出系统在成型过程中温度达工艺要求2、辅机由机头、定型装置、冷却装置、牵引装置、卷取装置、切割组成3、控制系统由电器、仪表和执行机构组成作用：控制主、辅机电动机、以满足所需转速和功率；控制主辅机温度、压力、流量，保证制品质量；实现挤出机组的自动控制，保证主、辅机协调运行。
挤出机塑料挤出机的主机是挤塑机，它由挤压系统、传动系统和加热冷却系统组成。
1.挤压系统挤压系统包括螺杆、机筒、料斗、机头、和模具，塑料通过挤压系统而塑化成均匀的熔体，并在这一过程中所建立压力下，被螺杆连续的挤出机头。
（1）螺杆：是挤塑机的最主要部件，它直接关系到挤塑机的应用范围和生产率，由高强度耐腐蚀的合金钢制成。
（2）机筒：是一金属圆筒，一般用耐热、耐压强度较高、坚固耐磨、耐腐蚀的合金钢或内衬合金钢的复合钢管制成。
机筒与螺杆配合，实现对塑料的粉碎、软化、熔融、塑化、排气和压实，并向成型系统连续均匀输送胶料。
一般机筒的长度为其直径的15～30倍，以使塑料得到充分加热和充分塑化为原则。
（3）料斗：料斗底部装有截断装置，以便调整和切断料流，料斗的侧面装有视孔和标定计量装置。
（4）机头和模具：机头由合金钢内套和碳素钢外套构成，机头内装有成型模具。
机头的作用是将旋转运动的塑料熔体转变为平行直线运动，均匀平稳的导入模套中，并赋予塑料以必要的成型压力。
塑料在机筒内塑化压实，经多孔滤板沿一定的流道通过机头脖颈流入机头成型模具，模芯模套适当配合，形成截面不断减小的环形空隙，使塑料熔体在芯线的周围形成连续密实的管状包覆层。
为保证机头内塑料流道合理，消除积存塑料的死角，往往安置有分流套筒，为消除塑料挤出时压力波动，也有设置均压环的。
机头上还装有模具校正和调整的装置，便于调整和校正模芯和模套的同心度。
挤塑机按照机头料流方向和螺杆中心线的夹角，将机头分成斜角机头（夹角120o）和直角机头。
机头的外壳是用螺栓固定在机身上，机头内的模具有模芯坐，并用螺帽固定在机头进线端口，模芯座的前面装有模芯，模芯及模芯座的中心有孔，用于通过芯线；在机头前部装有均压环，用于均衡压力；挤包成型部分由模套座和模套组成，模套的位置可由螺栓通过支撑来调节，以调整模套对模芯的相对位置，便于调节挤包层厚度的均匀性。
机头外部装有加热装置和测温装置。
2.传动系统传动系统的作用是驱动螺杆，供给螺杆在挤出过程中所需要的力矩和转速，通常由电动机、减速器和轴承等组成。
3.加热冷却装置加热与冷却是塑料挤出过程能够进行的必要条件。
（1）现在挤塑机通常用的是电加热，分为电阻加热和感应加热，加热片装于机身、机脖、机头各部分。
加热装置由外部加热筒内的塑料，使之升温，以达到工艺操作所需要的温度。
（2）冷却装置是为了保证塑料处于工艺要求的温度范围而设置的。
具体说是为了排除螺杆旋转的剪切摩擦产生的多余热量，以避免温度过高使塑料分解、焦烧或定型困难。
机筒冷却分为水冷与风冷两种，一般中小型挤塑机采用风冷比较合适，大型则多采用水冷或两种形式结合冷却；螺杆冷却主要采用中心水冷，目的是增加物料固体输送率，稳定出胶量，同时提高产品质量；但在料斗处的冷却，一是为了加强对固体物料的输送作用，防止因升温使塑料粒发粘堵塞料口，二是保证传动部分正常工作。
二、辅助设备塑料挤出机组的辅机主要包括放线装置、校直装置、预热装置、冷却装置、牵引装置、计米器、火花试验机、收线装置。
挤出机组的用途不同其选配用的辅助设备也不尽相同。
如还有切断器、吹干器、印字装置等。
校直装置：塑料挤出废品类型中最常见的一种是偏心，而线芯各种型式的弯曲则是产生绝缘偏心的重要原因之一。
在护套挤出中，护套表面的刮伤也往往是由缆芯的弯曲造成的。
因此，各种挤塑机组中的校直装置是必不可少。
校直装置的主要型式有：滚筒式（分为水平式和垂直式）；滑轮式（分为单滑轮和滑轮组）；绞轮式，兼起拖动、校直、稳定张力等多种作用；压轮式（分为水平式和垂直式）等。
预热装置：缆芯预热对于绝缘挤出和护套挤出都是必要的。
对于绝缘层，尤其是薄层绝缘，不能允许气孔的存在，线芯在挤包前通过高温预热可以彻底清除表面的水份、油污。
对于护套挤出来讲，其主要作用在于烘干缆芯，防止由于潮气（或绕包垫层的湿气）的作用使护套中出现气孔的可能。
预热还可防止挤出中塑料因骤冷而残留内压力的作用。
在挤塑料过程中，预热可消除冷线进入高温机头，在模口处与塑胶接触时形成的悬殊温差，避免塑胶温度的波动而导致挤出压力的波动，从而稳定挤出量，保证挤出质量。
挤塑机组中均采用电加热线芯预热装置，要求有足够的容量并保证升温迅速，使线芯预热和缆芯烘干效率高。
预热温度受放线速度的制约，一般与机头温度相仿即可。
冷却装置：成型的塑料挤包层在离开机头后，应立即进行冷却定型，否则会在重力的作用下发生变形。
冷却的方式通常采用水冷却，并根据水温不同，分为急冷和缓冷。
急冷就是冷水直接冷却，急冷对塑料挤包层定型有利，但对结晶高聚物而言，因骤热冷却，易在挤包层组织内部残留内应力，导致使用过程中产生龟裂，一般PVC塑胶层采用急冷。
缓冷则是为了减少制品的内应力，在冷却水槽中分段放置不同温度的水，使制品逐渐降温定型，对PE、PP的挤出就采用缓冷进行，即经过热水、温水、冷水三段冷却。
三、控制系统塑料挤出机的控制系统包括加热系统、冷却系统及工艺参数测量系统，主要由电器、仪表和执行机构（即控制屏和操作台）组成。
其主要作用是：控制和调节主辅机的拖动电机，输出符合工艺要求的转速和功率，并能使主辅机协调工作；检测和调节挤塑机中塑料的温度、压力、流量；实现对整个机组的控制或自动控制。
挤出机组的电气控制大致分为传动控制和温度控制两大部分，实现对挤塑工艺包括温度、压力、螺杆转数、螺杆冷却、机筒冷却、制品冷却和外径的控制，以及牵引速度、整齐排线和保证收线盘上从空盘到满盘的恒张力收线控制。
1. 挤塑机主机的温度控制电线电缆绝缘和护套的塑料挤出是根据热塑性塑料变形特性，使之处于粘流态进行的。
除了要求螺杆和机筒外部加热，传到塑料使之融化挤出，还要考虑螺杆挤出塑料时其本身的发热，因此要求主机的温度应从整体来考虑，既要考虑加热器加热的开与关，又要考虑螺杆的挤出热量外溢的因素予以冷却，要有有效的冷却设施。
并要求正确合理的确定测量元件热电偶的位置和安装方法，能从控温仪表读数准确反映主机各段的实际温度。
以及要求温控仪表的精度与系统配合好，使整个主机温度控制系统的波动稳定度达到各种塑料的挤出温度的要求。
2. 挤塑机的压力控制为了反映机头的挤出情况，需要检测挤出时的机头压力，由于国产挤塑机没有机头压力传感器，一般是对螺杆挤出后推力的测量替代机头压力的测量，螺杆负荷表（电流表或电压表）能正确反映挤出压力的大小。
挤出压力的波动，也是引起挤出质量不稳的重要因素之一，挤出压力的波动与挤出温度、冷却装置的使用，连续运转时间的长短等因素密切相关。
当发生异常现象时，能排除的迅速排除，必须重新组织生产的则应果断停机，不但可以避免废品的增多，更能预防事故的发生。
通过检测的压力表读数，就可以知道塑料在挤出时的压力状态，一般取后推力极限值报警控制。
3. 螺杆转速的控制螺杆转速的调节与稳定是主机传动的重要工艺要求之一。
螺杆转速直接决定出胶量和挤出速度，正常生产总希望尽可能实现最高转速及实现高产，对挤塑机要求螺杆转速从起动到所需工作转速时，可供使用的调速范围要大。
而且对转速的稳定性要求高，因为转速的波动将导致挤出量的波动，影响挤出质量，所以在牵引线速度没有变化情况下，就会造成线缆外径的变化。
同理如牵引装置线速波动大也会造成线缆外径的变化，螺杆和牵引线速度可通过操作台上相应仪表反映出来，挤出时应密切观察，确保优质高产。
4. 外径的控制如上所述为了保证制品线缆外径的尺寸，除要求控制线芯（缆芯）的尺寸公差外，在挤出温度、螺杆转速、牵引装置线速度等方面应有所控制保证，而外径的测量控制则综合反映上述控制的精度和水平。
在挤塑机组设备中，特别是高速挤塑生产线上，应配用在线外径检测仪，随时对线缆外径进行检测，并且将超差信号反馈以调整牵引或螺杆的转速，纠正外径超差。
5. 收卷要求的张力控制为了保证不同线速下的收线，从空盘到满盘工作的恒张力要求，希望收排线装置有贮线张力调整机构，或在电气上考虑恒线速度系统和恒张力系统的收卷等等。
6. 整机的电气自动化控制这是实现高速挤出生产线应具备的工艺控制要求，主要是：开机温度联锁；工作压力保护与联锁；挤出、牵引两大部件传动的比例同步控制；收线与牵引的同步控制；外径在线检测与反馈控制；根据各种不同需要组成部件的单机与整机跟踪的控制。
分类按数量分：无螺杆、单螺杆、双螺杆按空间位置：卧式和立式按螺杆转速：普通、高速和超高速可否排气：排气式和非排气式按装配结构：整体式和分开式最常用卧式单螺杆非排气式整体式挤出机主要零部件一、螺杆1、评价螺杆性能的标准和设计螺杆应考虑的因素1）评价螺杆性能标准①塑化质量：必须满足质量要求。
制品质量与机头、辅机有关，但与螺杆的塑化质量关系更大，如温度不均、轴向压力波动、径向温度大、染色等分散不均匀，这都直接影响制品质量。
②产量：在保证质量前提下，通过机头挤出量。
好的螺杆，应具有高的塑化能力③名义比功率单耗：每挤1Kg塑料消耗的产量即P/Q（功率/产量），保证质量下，单耗越少越好。
