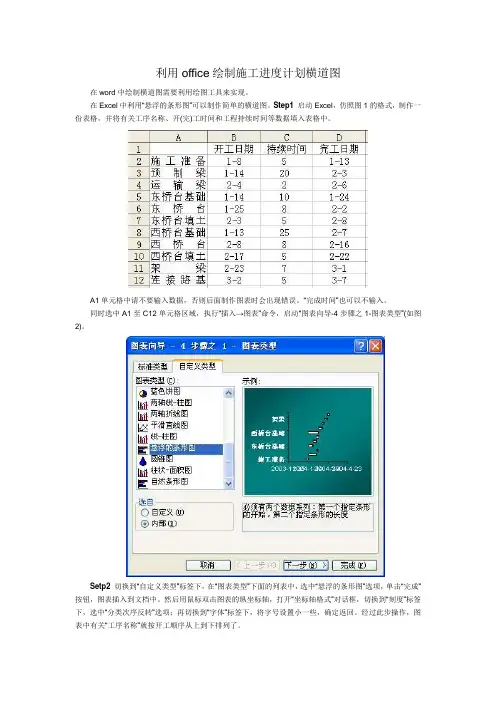

利用office绘制施工进度计划横道图

利用office绘制施工进度计划横道图
在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图”可以制作简单的横道图。

Step1启动Excel，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，启动“图表向导-4步骤之1-图表类型”(如图2)。

Setp2切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值重新设置；同时在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个简单的横道图制作完成(图3)。

P3入门：编制进度计划工作日志 2008-04-01 14:11:56 阅读195 评论0 字号：大中小订阅想学P3很久,也下载安装,走马观花的看了一下,学习资料找到的大多数是英文的,进度慢啊.偶然看到某哥们在海外用,还写了点心得,盗用以便学习随着社会的不断发展，企业施工越来越现代化，企业管理不再单纯的使用人力，而是越来越多的使用电脑等先进工具，但是学习软件林林总总，许多人不会熟练运用，现就对P3软件进行简要说明，以帮助大家熟练运用P3软件，为工作带来更高的效率。

一、施工进度横道图的编制1、横道图的创建先打开P3软件，点击“新增”（也可打开文件选择），然后输入工程代码，一般工程代码为四位（备注可写可不写），再依次输入工程名称及公司名称，最后进行时间的设置：计划单位一般以day为单位，每周工作天数为7day（编制国际标时注意，有时为5day），然后定义开工日期及完工日期（完工日期可不定义，在进度编制过程中会以最长线路为关键线路），点击增加将进入横道图页面。

2、横道图界面的修改进入横道图页面后，屏幕上显示的为英文标识及黄底色，喜欢黄底色的可不用改动，不喜欢的可在格式中点击“屏幕颜色”对栏位标题及时间坐标底色或文字进行修改（要另存配色表！！！），接着对栏位英文标题进行修改：（1）可对要修改的标题进行双击，改入相应的中文名称，也可在打开格式，在格式中点击“栏位”，对要求修改的进行修改，删除的删除，国内常用的几个（按顺序）主要有：作业代码（或序号）、作业说明（或工程项目及名称）、单位（后面单独讲）、预算数量（改为工程量）、原定工期（一般改为工期）、最早开工（一般为开工日期）、最早完工（一般为完工日期）；（2）在“栏位”中可对栏位字体的大小进行调整；（3）在“栏位”中可调整栏位“对齐”方式，如居中、右边等；（4）“宽度”可在页面拉动调整，也可在栏位中修改；（5）对开工日期、完工日期的样式修改可在格式的“日期”中进行选择，同时也可选择自己适用的“分隔符”；（6）如果序号或工程项目等想分两行来表示，可在断行地方键入“|”即可；（7）如果想新增加字体，可在格式“字体“里面进行添加；（8）为了能够修改序号，必须先关闭文件，然后在文件菜单中找出，选定文件右侧的“独占使用”，再打开文件即可进行修改。

利用excel自制工程进度计划图
甘特图1、选中单元格数据区域，单击“图表向导”。

2、在图表类型中选择第2个“条形图”，然后在子图表类型中选择第2个“堆积条形图”，最后点击完成3、这时候数据表中的蓝色框有3栏，将鼠标移动到蓝框角边，然后向左移动，将“结束日期”栏取消 4、双击图表中蓝色的条，出现数据系列格式框，边框选择“无”，内部选择“无”。

点确定 5、双击Y轴旁的任意一区域，出现“坐标轴格式”对话框，在“刻度”选项中将需要选择的三个复选框全部选中，点确认。

6，将图简单的打整美观一下就可以了。

1、首先建立一张打开EXCEL，建立一个二维表，如图1
2、建好二维表后，按建立图表快捷键如图表2
3、弹出生成图表向导如图3，选条形图中的子图表类型第二种
按下一步如图4，选中系列产生在列，
再选中系列标签如图表5
在图表5中选中系列标签，按添加(A按钮，出现图表6
选系列1数据源如图表8
同理添加系列2数据源
9添加分类轴(X数据源如图11（可以不需要）
11、对图表14进行修改，选中系列1（日期系列），双击，修改如图表15，隐藏系列1如图16
11、对分类轴X的刻度进行修改如图表17，当然字体大小也可以修改。

最最最重要的一点
超过一张纸后，可以利用复制图表的方式，修改数据源的方法，并适当修改就可以了。

使用EXCEL2003制作工程项目进度图—甘特图（横道图)甘特图(Gantt chart）是在20世纪初由亨利.甘特发明的,它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具体例子来看一下它的制作过程:1.首先准备数据，作为项目前期规划一定会有类似下表样的数据,本例A1至E14单元数据为手工录入注＊：本表数据，纯属虚构，如有雷同，不胜荣兴！2。

在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C＄16〉=E2,D2,IF(C＄16>C2，C＄16- C2,0）), 复制从G2到G14H2的公式为:=IF（C$16〈=C2,D2，IF（C＄16<E2,E2—C＄16+1，0）), 复制从H2到H143. 继续加数据，B16到C18为手工输入。

D16、D17、D18分别等于C16、C17、C18。

然后将D16：D18单元格格式由日期改成数值型。

至于为什么需要做这部分数据，后文有述. 目前只需要知道EXCEL的日期数据,从本质上来讲就是一个整数。

4. 开始作图。

首先同时选择B1到C14 和 G1到H14 两个区域。

注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。

5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”,然后直接点完成。

6。

如果您操作正确的话，出来的图应该是下面这个样子。

在右侧的“图列”上按鼠标右键，选“清除”,同时将图表区拉长拉宽一些，因为这个图可能会有些大。

7。

拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。

8。

在图表区上按鼠标右键-—〉图表区格式 --> 在"字体"页选字号为9—-〉去除自动缩放前的钩选--> 确定9。

绘图区域内，选中蓝色的数据系列 --> 右键——〉数据系列格式10。

众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

先让我们来看看横道图的制作吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel中，可以用“悬浮的条形图”来实现。

Step1 启动Excel2003(其它版本请仿照操作)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—型”(如图2)。

填入表格中。

Setp2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

小技巧：经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。

Step3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3)。

你也可以利用相应的设置对话框，修改图表的格式、颜色等设置，感兴趣的读者请自己练习设置。

如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。

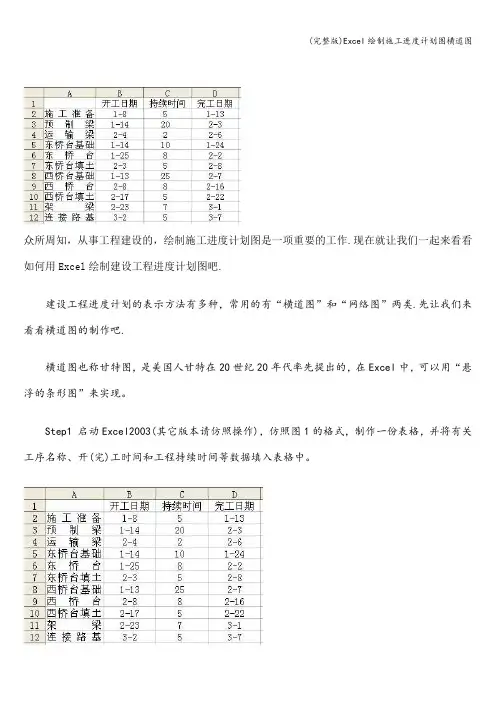

众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作.现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧.建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类.先让我们来看看横道图的制作吧.横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel中，可以用“悬浮的条形图”来实现。

Step1 启动Excel2003(其它版本请仿照操作)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域,执行“插入→图表"命令，或者直接按“常用”工具栏上的“图表向导”按钮,启动“图表向导?4步骤之一?图表类型”（如图2)。

Setp2 切换到“自定义类型”标签下，在“图表类型"下面的列表中,选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框,切换到“刻度”标签下,选中“分类次序反转”选项;再切换到“字体”标签下，将字号设置小一些,确定返回.小技巧：经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。

Step3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度"标签中，将“最小值"和“交叉于"后面的方框中的数值都设置为“37994”（即日期2004-1-8的序列值,具体应根据实际情况确定，这个数值可以通过输入日期后在工作表中用常规格式可以看出来）；同时，也在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3）。

你也可以利用相应的设置对话框,修改图表的格式、颜色等设置,感兴趣的读者请自己练习设置。
