第七讲 隧道工程说

某隧道工程(长度小于 长度小于1000m)内；需做路面 例3-19 某隧道工程 长度小于 内 砂砾垫层，厚度15cm，试计算其预算定额值。 砂砾垫层，厚度 ，试计算其预算定额值。 路面垫层需到路面工程中去查定额表， 解：路面垫层需到路面工程中去查定额表，定额表 为[2-1-1/-2]。 。 根据该章说明8之 根据该章说明 之（2）的规定，所采用定额的人工 ）的规定， 工日、机械台班数量及小型机具使用费应乘以1.26系 工日、机械台班数量及小型机具使用费应乘以 系 故隧道内每1000m2路面垫层的定额值为： 路面垫层的定额值为： 数。故隧道内每 路面垫层的定额值为 人工： 人工：29.3×1.26＝36.92工日 × ＝ 工日 材料： 材料：水：19×1＝19 m3 × ＝ 砂砾： 砂砾：191.25×1＝191.25m3 × ＝ 机械： ～ 光轮压路机 光轮压路机： 机械：6～8t光轮压路机：0.25×1.26＝0.32台班 × ＝ 台班 12～15t光轮压路机：0.50×1.26＝0.63台班 光轮压路机： ～ 光轮压路机 × ＝ 台班 基价： 增加的人工费和机械费。 基价：7649元+增加的人工费和机械费。 元 增加的人工费和机械费
作业
某隧道工程，全长 某隧道工程，全长700m，需做路面粗砂垫层， ，需做路面粗砂垫层， 厚度18cm，试计算其预算定额。 厚度 ，试计算其预算定额。
二、洞门工程
例3-18 某隧道工程，围岩为Ⅲ级，隧道长 度为5000m，正洞采用机械开挖，自卸汽车 运输施工，洞外运距900m，试确定其人工和 12t以内自卸汽车的预算定额值是多少? 解：（1）本题应包括：正洞开挖，出渣运输 和自卸汽车增运三个子目。 (2) 正洞开挖 查 [3-1-3/Ⅰ-21、27]单位：100 m3自然密实石 人工： 56.5+1.4 = 57.9工日
隧道工程总说明
7、定额未考虑施工时所需进行的监控量测以及超 前地质预报的费用，监控量测的费用已在《公路工 程基本建设项目概算预算编制办法》(JTG B06一 2007)的施工辅助费中综合考虑，使用定额时不得 另行计算，超前地质预报的费用可根据需要另行计 算。 8、隧道工程项目采用其他章节定额的规定： (1)洞门挖基、仰坡及天沟开挖、明洞明挖土石方 等，应使用其他章节有关定额计算。 (2)洞内工程 项目如需采用其他章节的有关项目时，所采用定额 的人工工日、机械台班数量应乘1.26的系数。
8、混凝土运输定额仅适用于洞内混凝土运输，洞外 、混凝土运输定额仅适用于洞内混凝土运输， 运输应按桥涵工程有关定额计算。 运输应按桥涵工程有关定额计算。 9、洞内排水定额仅适用于反坡排水的情况，排水量 、洞内排水定额仅适用于反坡排水的情况， 以内编制， 按10m3／h以内编制，超过此排水量时，抽水机台班 ／ 以内编制 超过此排水量时， 按表3-5中的系数调整 中的系数调整。 按表 中的系数调整。 表3-5 涌水量（ ／ ） 20以内 涌水量（m3／h） 10以内 15以内 以内 以内 以内 1.00 1.20 1.35 调整系数 当排水量超过20m3／h，根据采取治水措施后的 注：当排水量超过 ／ ， 排水量采用上表系数调整。 排水量采用上表系数调整。 正洞内排水系按全隧道长度综合编制， 正洞内排水系按全隧道长度综合编制，当隧道长度 超过4000m时，以隧道长度 以内定额为基础， 超过 时 以隧道长度4000m以内定额为基础， 以内定额为基础 与隧道长度4000m以上每增加 以上每增加1000m定额叠加使用。 定额叠加使用。 与隧道长度 以上每增加 定额叠加使用
7、定额中凡是按不同隧道长度编制的项目，均只编制到隧道 长度在4000m以内。当隧道长度超过4000m时，应按以下规定 计算： （1）洞身开挖：以隧道长度4000m以内定额为基础，与隧道 长度4000m以上每增加1000m定额叠加使用。 （2）正洞出渣运输 通过隧道进出口开挖正洞，以换算隧道长度套用相应的出渣 定额计算。换算隧道长度计算公式为： 换算隧道长度 = 全隧长度 - 通过辅助坑道开挖正洞的长度 当换算隧道长度超过4000m时，以隧道长度4000m以内定额为 基础，与隧道长度4000m以上每增加1000m定额叠加使用。 通过斜井开挖正洞，出渣运输按正洞和斜井两段分别计算，二 者叠加使用。 (3)通风、管线路定额，按正洞隧道长度综合编制，当隧道 长度超过4000m时，以隧道长度4000m以内定额为基础，与隧 道长度4000m以上每增加1000m定额叠加使用。
(3)出渣运输 查定额表[3-1-3/Ⅱ-46、49] 单位：100 m3自然密实石 采用自卸汽车运输，且包括洞外500m的运距。 人工： 4.3+0.3＝4.6工日 12t以内自卸汽车：1.83+0.19＝2.02台班 (4) 自卸汽车增运 查[1-1-11/-46] 单位：1000 m3天然 密实方 根据《隧道预算》定额总章说明4的规定，洞门外运 距超过500m时，可按照路基工程自卸汽车运输土石 方的增运定额[1-1-11/-46]计增运部分的费用。 12t以内自卸汽车：1.38台班

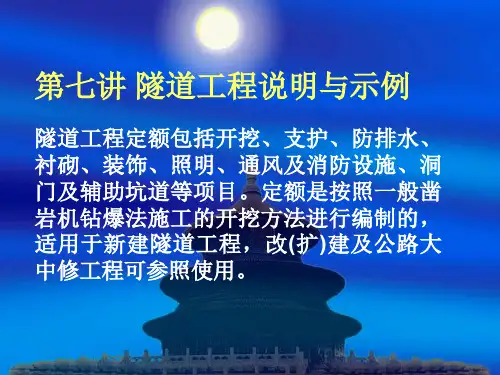

第七讲 隧道工程说明与示例
隧道工程定额包括开挖、支护、防排水、 隧道工程定额包括开挖、支护、防排水、 衬砌、装饰、照明、通风及消防设施、 衬砌、装饰、照明、通风及消防设施、洞 门及辅助坑道等项目。 门及辅助坑道等项目。定额是按照一般凿 岩机钻爆法施工的开挖方法进行编制的， 岩机钻爆法施工的开挖方法进行编制的， 适用于新建隧道工程， 扩 建及公路大 适用于新建隧道工程 ， 改 (扩)建及公路大 中修工程可参照使用。 中修工程可参照使用。
一、洞身工程
1、定额人工开挖、机械开挖轻轨斗车运输项目系 按上导洞、扩大、马口开挖编制的，也综合了下导 洞扇形扩大开挖方法，并综合了木支撑和出渣、通 风及临时管线的工料机消耗。 2、定额正洞机械开挖自卸汽车运输定额系按开挖、 出渣运输分别编制，不分工程部位(即拱部、边墙、 仰拱、底板、沟槽、洞室)均使用本定额。施工通风 及高压风水管和照明电线路单独编制定额项目。 3、定额连拱隧道中导洞、侧导洞开挖和中隔墙衬 砌是按连拱隧道施工方法编制的，除此以外的其他 部位的开挖、衬砌、支护可套用本节其他定额。 4、格栅钢架和型钢钢架均按永久性支护编制，如 作为临时支护使用时，应按规定计取回收。定额中 已综合连接钢筋的数量。
5、喷射混凝土定额中已综合考虑混凝土的 、 回弹量； 回弹量；钢纤维混凝土中钢纤维掺入量按喷 射混凝土质量的3％掺入。 射混凝土质量的 ％掺入。当设计采用的钢 纤维掺入量与本定额不同或采用其他材料时， 纤维掺入量与本定额不同或采用其他材料时， 可进行抽换。 可进行抽换。 6、洞身衬砌项目按现浇混凝土衬砌，石料、 、洞身衬砌项目按现浇混凝土衬砌，石料、 混凝土预制块衬砌分别编制， 混凝土预制块衬砌分别编制，不分工程部位 (即拱部、边墙、仰拱、底板、沟槽、洞室 即拱部、 即拱部 边墙、仰拱、底板、沟槽、洞室) 均使用本定额。 均使用本定额。定额中已综合考虑超挖回填 因素， 因素，当设计采用的混凝土强度等级与定额 采用的不符时或采用特殊混凝土时， 采用的不符时或采用特殊混凝土时，可根据 具体情况对混凝土配合比进行抽换。 具体情况对混凝土配合比进行抽换。
隧道工程总说明
1、定额按现行隧道设计、施工技术规范将围岩分为六级， 即I级～VI级。 2、定额中混凝土工程均未考虑拌和的费用，应按桥涵工程 相关定额另行计算。 3 3、开挖定额中已综合考虑超挖及预留变形因素。 4、洞内出渣运输定额已综合洞门外500m运距，当洞门外运 距超过此运距时，可按照路基工程自卸汽车运输土石方的增 运定额加计增运部分的费用。 5、定额中均未包括混凝土及预制块的运输，需要时应按有 关定额另行计算。 6、定额未考虑地震、坍塌、溶洞及大量地下水处理，以及 其他特殊情况所需的费用，需要时可根据设计另行计算。
(8)砂浆锚杆工程量为锚杆、垫板及螺母等材料质量 砂浆锚杆工程量为锚杆、 砂浆锚杆工程量为锚杆 之和；中空注浆锚杆、 之和；中空注浆锚杆、自进式锚杆的工程量按锚杆 设计长度计算。 设计长度计算。 (9)格栅钢架、型钢钢架工程数量按钢架的设计质量 格栅钢架、 格栅钢架 计算，连接钢筋的数量不得作为工程量计算。 计算，连接钢筋的数量不得作为工程量计算。 (10)管棚、小导管的工程量按设计钢管长度计算， 管棚、 管棚 小导管的工程量按设计钢管长度计算， 当管径与定额不同时，可调整定额中钢管的消耗量。 当管径与定额不同时，可调整定额中钢管的消耗量。 (11)横向塑料排水管每处为单洞两侧的工程数量； 横向塑料排水管每处为单洞两侧的工程数量； 横向塑料排水管每处为单洞两侧的工程数量 纵向弹簧管按隧道纵向每侧铺设长度之和计算； 纵向弹簧管按隧道纵向每侧铺设长度之和计算；环 向盲沟按隧道横断面敷设长度计算。 向盲沟按隧道横断面敷设长度计算。 (12)洞内通风、风水管及照明、管线路的工程量按 洞内通风、 洞内通风 风水管及照明、 隧道设计长度计算。 隧道设计长度计算。
10、照明设施为隧道营运所需的洞内永久性设施。 定额中的洞口段包括引入段、适应段、过渡段和出 ቤተ መጻሕፍቲ ባይዱ段，其他段均为基本段。本定额中不包括洞外线 路，需要时应另行计算。属于设备的变压器、发电 设备等，其购置费用应列入预算第二部分“设备及 工具、器具购置费”中。 11、工程量计算规则： (1)定额所指隧道长度均指隧道进出口(不含与隧道 相连的明洞)洞门端墙墙面之间的距离，即两端端墙 面与路面的交线同路线中线交点间的距离。双线隧 道按上、下行隧道长度的平均值计算。 (2)洞身开挖、出渣工程量按设计断面数量(成洞断 面加衬砌断面)计算，包含洞身及所有附属洞室的数 量，定额中已考虑超挖因素，不得将超挖数量计入 工程量。
例3-17 某隧道工程，采用喷射混凝土做衬砌，设计厚度 8cm，喷射面积6000m2，其洞内预制混凝土沟槽数量50m3， 混凝土盖板数量30 m3，试确定其人工和机械的消耗量。 解：（1）根据题意喷射混凝土衬砌应查预算定额表[3-18/-1]，预制混凝土沟槽应查预算定额表[3-1-13/-2、3]； （2）计算工程量 根据洞身工程节说明11（7）的规定，喷射混凝土的工程量 为： 0.08×6000 = 480 m3 （3）喷射混凝土衬砌，由定额表[3-1-8-1]，计算得： 人工：48×31.5=1512.0工日 混凝土喷射机：48×1.42=68.16台班 9 m3/min以内机动空压机：48×1.42=58.56台班 （4）洞内预制混凝土沟槽及盖板预制，由定额表[3-1-13/-2、 3]计算得： 人工：60.9×50÷10+56.2×30 ÷10= 473.1工日 1t以内的机动翻斗车： 0.69×50÷10+0.69×30÷10= 5.52台 班
