4.6 室外天馈系统

江苏俊知技术有限公司2009年04月一、天馈系统总体图二、天馈系统的组成部分基站天线一般可分为全向天线、定向天线（定向单极化、定向双极化）等。

1、基站天线二、天馈系统的组成部分2、基站馈线普通型：HHTAY-50-42( 1-5/8″)、HCTAY-50-32( 1-1/4″)、HCTAY-50-22( 7/8″)HCAAY-50-12( 1/2″)、HCAAY-50-8( 3/8″)、HCAAY-50-6( 1/4″)超柔型：HHTAY-50-31(1-1/4″S)、HHTAY-50-21(7/8″S)HCAHY-50-9(1/2″S) 、HCAHY-50-7(3/8″S)、HCAHY-50-5(1/4″S)二、天馈系统的组成部分3、基站跳线基站跳线一般有两种：1、室外跳线：又可称为天线跳线，用于天线与主馈线的连接。

2、室内跳线：又可称为机顶跳线，用于主设备与主馈线或避雷器的连接。

二、天馈系统的组成部分4、馈线连接器（N型和7/16型）7/16M-7/8L 7/16F-7/8L NM-7/8L NF-7/8L7/16M-1/2L 7/16F-1/2L NM-1/2L NF-1/2L二、天馈系统的组成部分5、避雷器◆特点采用1/4λ短路线设计原理自动旁路非工作频率来波通流容量大，60KA；残压低，小于200V；根据用户要求设计接口◆用于高频信号设备的防护，本保护器安装于高频信号设备和同轴馈线之间，防止由雷电感应形成的暂态过电压对高频信号设备的损害，主要用于微波传输，GSM天线，广播电视等设备的防护。

二、天馈系统的组成部分6、接地卡接地卡有多种形式，这是市场上常用的三种。

主要用于馈线的室内外防雷接地。

1、环扣式2、骨架式3、铜排式二、天馈系统的组成部分7、接地铜排室内接地铜排室外接地铜排接地汇接铜条1、室内接地铜排：用于基站、中心机房内工作地、保护地、防雷地等多组设备防雷接地电缆的汇接。

2、室外接地铜排：用于基站室外馈线防雷接地线的汇接。

引言天馈系统是指在通信网络中，用于将基站与天线之间的信号进行传输的系统。

它承担了信号的传输和增益放大的功能，对通信网络的质量和稳定性具有重要影响。

本文将介绍一种高效、可靠的天馈系统方案，以满足通信网络的要求。

1. 天馈系统的基本组成天馈系统主要由以下几个组成部分构成：1.1 天线天线作为天馈系统的核心组成部分，负责接收和发射信号。

天线的种类包括定向天线、宽带天线等，其选择应根据具体的通信需求来确定。

1.2 馈线馈线用于连接基站和天线，传输信号。

馈线的选择应考虑传输损耗、阻抗匹配等因素，以保证信号的有效传输。

1.3 馈线连接器馈线连接器连接馈线和其他设备，如基站和天线。

连接器的选择应考虑其可靠性、防水性能等因素，以确保系统稳定运行。

1.4 天线支架天线支架用于固定天线，使其能够稳定地工作。

天线支架的材质和结构需要根据天线的重量和安装环境的要求来选择。

2. 天馈系统方案设计天馈系统的方案设计应考虑以下几个因素：2.1 基站数量根据通信网络的规模确定基站的数量，以确定天馈系统的规模和容量需求。

2.2 频率范围根据通信频段确定天馈系统的频率范围，以选择合适的天线和馈线。

2.3 地理环境根据通信网络所在地的地理环境，如建筑物、山脉等地形，确定天线的安装位置和馈线的走向。

2.4 环境影响考虑到天馈系统可能受到的环境影响，如天气、电磁干扰等因素，选择符合要求的抗干扰性能的设备。

3. 天馈系统方案实施天馈系统方案实施的关键步骤包括以下几个方面：3.1 设计和布局根据天馈系统方案设计的要求，进行天馈系统的设计和布局，包括天线安装位置、馈线走向等。

确保设计合理、布局合理。

3.2 设备选购根据天馈系统方案的要求，选择符合要求的天线、馈线和连接器等设备，确保设备性能和质量达到要求。

3.3 安装和调试根据天馈系统的设计和布局，进行设备的安装和调试工作，确保设备的安装质量和性能稳定。

3.4 系统测试完成天馈系统的安装和调试后，进行系统测试，包括信号传输测试、阻抗匹配测试等，以确保系统的正常运行。

天馈系统方案1. 引言天馈系统是电信运营商用于将信号从室外天线传送到室内设备的关键系统之一。

它在移动通信、广播电视、卫星通信等领域扮演着重要角色。

本文将介绍天馈系统的概述，其组成部分以及不同组件的功能和特点。

2. 天馈系统概述天馈系统是指由天线、馈线、分配器等组成的一个集中的传输系统，用于把无线电频率的电磁波从室外传送到室内设备。

它是无线通信的重要组成部分，起到信号传输、增强和补偿的作用。

3. 天馈系统组成部分天馈系统主要由以下几个组成部分构成：3.1 天线天线是天馈系统中最重要的组件之一，负责接收和发送电磁波信号。

根据不同的应用场景，可选择不同类型的天线，包括定向天线、全向天线等。

天线的选择要考虑到信号的频率范围、增益、方向性等因素。

3.2 馈线馈线是将天线接收到的信号传输到室内设备的媒介。

常用的馈线类型有同轴电缆、平行线等。

馈线的选择要考虑到信号损耗、阻抗匹配和可靠性等因素。

3.3 分配器分配器是将馈线的信号分配到不同的室内设备的组件。

它可以根据需要分配信号的数量和功率要求选择不同类型的分配器，如功率分配器、信号分配器等。

3.4 放大器放大器是用来增强天馈系统中的信号强度的设备。

它可以根据馈线的损耗和传输距离的要求选择不同功率和增益的放大器。

3.5 过滤器过滤器是用来滤掉不需要的频率信号的设备。

在天馈系统中，过滤器可以用来滤掉干扰信号，以保证通信信号的质量和可靠性。

3.6 连接器连接器是用来连接天线、馈线和设备之间的接口。

它要具备良好的防水、耐腐蚀和可靠的连接特性。

4. 天馈系统的功能和特点天馈系统的主要功能包括信号传输、增强和补偿。

它具有以下特点：•低损耗：天馈系统中的馈线采用低损耗的材料，以降低信号传输过程中的能量损耗。

•高增益：通过选择合适的天线和放大器，天馈系统可以增强信号的强度，提高通信的覆盖范围和质量。

•阻抗匹配：为了提高信号的传输效率，天馈系统中的各个组件要保持良好的阻抗匹配。

天馈系统的安装流程天馈系统是一种专门用于信号传输的无线电通信设备。

它由一对天线组成，一端放置在信号源处，另一端放置在接收设备附近。

天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。

以下是天馈系统安装流程的详细介绍：第一步：选址在安装天馈系统之前，需要根据实际需求选择合适的位置进行天线和中继器的安装。

选址时需要考虑信号源的位置、接收设备的位置和周围环境等因素。

通常情况下，信号源和接收设备之间的距离越近，天馈系统的传输效果就越好。

同时，选址时要避开遮挡物，确保无障碍的信号传输。

第二步：天线安装选址完成后，开始进行天线的安装。

首先确定天线的安装位置，并使用专业工具将天线固定在合适的位置上。

天线应该直立放置，并且与地面保持一定的距离，以避免地面对信号的干扰。

如果需要，可以使用支架或塔架来提高天线的高度，以获得更好的信号覆盖范围。

第三步：中继器连接安装好天线后，需要将天线与中继器进行连接。

首先将信号源与天线之间的信号线连接到中继器的发射端口上。

然后，将中继器的接收端口连接到接收设备上，确保连接牢固可靠。

在连接过程中，要注意将天线线缆与其他电源线、信号线等进行分隔，以防止信号干扰。

第四步：调试完成天线和中继器的连接后，需要对天馈系统进行调试。

首先，打开信号源和接收设备，检查系统是否能正常工作。

然后，使用专业的测试设备对信号进行检测和分析，确保信号传输的稳定和可靠。

如果发现信号强度较弱或存在其他问题，可以调整天线的位置、方向或高度等参数，以获得最佳的信号质量。

第五步：系统优化在调试完成后，还可以对天馈系统进行进一步的优化。

例如，可以根据实际需求调整天线的方向和角度，以最大限度地提高信号的传输效果。

同时，还可以对系统的设备进行合理的布局和管理，以降低信号干扰和损失。

在实际使用中，可以根据实际情况对天馈系统进行监测和维护，保持其正常运行。

综上所述，天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。

天馈系统的组成我们经常会在市区的楼顶、郊区、农村看到移动通信基站。

而天馈系统是移动基站的重要组成部分，天馈系统的配置同网络规划紧密相关。

网络规划决定了天线的布局、架设高度、天线的下倾角、增益以及分集接收方式等。

不同的覆盖区域、覆盖环境对天线系统的要求会有非常大的差异。

基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用;馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

天馈线系统是传输、发射和接收电磁波的一个重要无线设备,没有天馈线系统就没有通信。

天馈系统主要完成下列功能：对来自发信机的射频信号进行传输、发射，建立基站到移动台的下行链路；对来自移动台的上行信号进行接收、传输，建立移动台到基站的上行链路。

另外，塔放对接收到的上行信号进行了一定的放大作用。

天馈系统对基站设备还有一定的雷电保护作用。

该图是基站天馈系统示意图，其组成主要包括: 天线、馈线、跳线、塔顶放大器、防雷保护器等。

下面我们分别进行介绍：1、天线天线用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线。

2、馈线馈线是在发射设备和天线之间传输信号的主电缆，具有均匀的特性阻抗和高回损等传输特征。

按特点可以分为标准型馈线、低损耗型馈线、超柔型馈线。

目前用于移动基站的馈线主要有7/8"馈线、5/4"馈线等。

3、跳线跳线用于转接主馈缆与机柜之间及主馈缆和天线之间的转接线，用于信号的传输。

室外跳线，用于天线与7/8主馈线之间的连接，常用的跳线采用1/2”馈线，长度一般为3m。

4、合路器、电桥合路器是将两种或多种不同频段制式的信号合路的射频器件;合路器的插损一般小于0.6dB;插损是指接入某一器件而在传输线路上带来的衰减;电桥是同频段的合分路器,主要用于基站不同载频的合路。

其输入端口以及输出端端口之间的隔离度都大于20dB 以上。

5、塔顶放大器塔顶放大器，简称为塔放(TMA)，是一个低噪声放大器，安装在天线的下面，补偿上行信号在馈线中的损耗，从而降低系统的噪声系数，提高基站灵敏度，扩大上行覆盖半径。

天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。

2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。

3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。

天线前方水平距离400m 内，要没有障碍物。

4．所有天线应该在避雷针45度保护范围内。

5．同一扇区天线应安装在同一水平面上，误差不大于1米。

6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。

所有天线应离开塔体1—2米。

7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。

不同扇区的天线水平距离应该大于1米。

8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。

9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。

10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。

11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。

12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。

13．所有室外跳线均应做防水处理。

14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。

15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。

16．机柜顶处测试驻波比应小于1.5。

17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。

对于无塔情况，同样采取三级接地点。

三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。

天馈系统的结构和作用分析天馈系统是一种用于无线通信的重要设备，其作用是传输无线信号到接收天线或接收无线信号从传输天线。

本文将分析天馈系统的结构和作用。

天馈系统由多个组成部分组成，包括天线、馈线、连接器和无线设备。

天线是将无线信号转化为电磁波的装置，通常由金属制成。

馈线是将电磁波传输到天线或从天线接收电磁波的导线。

连接器用于连接馈线和无线设备，以确保信号传输的正常连接。

无线设备是指发送或接收无线信号的设备，如基站或无线终端。

1.信号传输：天馈系统的主要作用是将无线信号从发送设备传输到接收设备，实现通信。

在移动通信中，基站是发送信号的设备，而移动终端是接收信号的设备。

天馈系统通过传输馈线和天线之间的电磁波，实现信号的传输。

2.增强信号强度：天馈系统通过将电信号转化为电磁波，并通过天线辐射出去，可以增强信号的强度。

在无线通信中，信号的强度对于通信质量非常重要。

天馈系统可以根据实际需要选择合适的天线类型和位置，以最大化信号强度。

3.抑制干扰：天馈系统可以通过选择合适的天线类型和位置，以及使用合适的连接器和馈线，抑制来自其他无线设备的干扰信号。

这样可以提高通信的可靠性和稳定性。

4.传输距离：天馈系统可以通过选择合适的馈线和天线以及调整其参数，如天线方向和高度，可以实现不同传输距离的需求。

在通信网络中，例如移动通信网络中，基站之间的传输距离是非常重要的，而天馈系统可以满足不同距离需求。

5.适应环境：天馈系统需要在各种环境条件下工作，包括不同的气候和地形。

天馈系统的结构需要能够适应不同的环境条件，如抗风、防水和抗雷击等。

这样可以确保系统的长期稳定运行。

总结起来，天馈系统是无线通信中至关重要的设备，其结构包括天线、馈线、连接器和无线设备。

天馈系统的作用包括信号传输、增强信号强度、抑制干扰、传输距离和适应环境等。

通过合理的设计和配置，天馈系统可以实现高质量的无线通信。

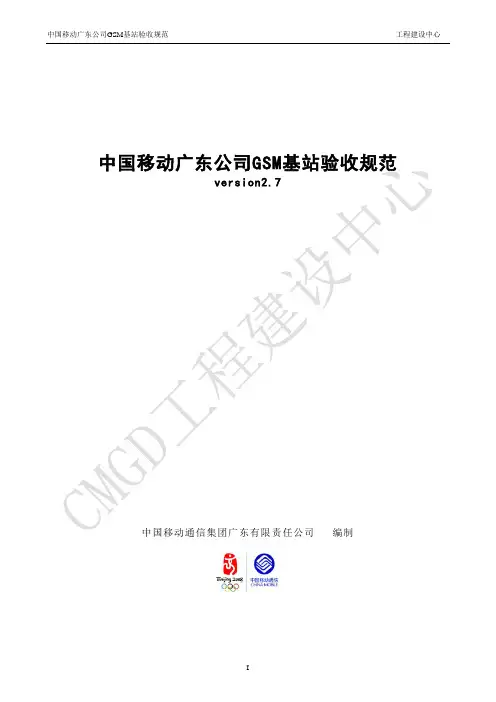

中国移动广东公司GSM基站验收规范version2.7中国移动通信集团广东有限责任公司编制目录目录 (I)第1章总则 (1)第2章基站机房 (2)2.1机房高度面积 (2)2.2机房荷载 (2)2.3机房改造要求 (2)2.4机房照明 (2)2.5机房环境 (3)2.6机房防火 (3)2.7机房防水 (3)2.8机房密封 (3)2.9机房温湿度 (3)2.10机房空调 (3)第3章无线设备 (4)3.1室内无线设备安装 (4)3.1.1走线通道 (4)3.1.2无线机架的安装 (4)3.1.3机架间的电缆 (5)3.1.4机柜内部电缆 (6)3.1.5机架内设备单元的安装 (6)3.1.6标签 (6)3.1.7配线架(DF 架) 的安装 (6)3.1.8PCM线安装 (7)3.2室内接地 (7)3.2.1联合接地 (7)3.2.2室内接地汇集线 (7)3.2.3入机房的接地引入线 (8)3.2.4设备的母地线 (8)3.2.5馈线的母地线 (8)3.2.6设备接地 (8)3.2.7室内馈线接地 (9)3.3室外天馈系统 (9)3.3.1天线设备 (9)3.3.2室外馈线 (11)3.3.3室外天馈系统接地 (11)3.4无线设备调测 (13)3.4.1无线指标检查 (13)3.4.2爱立信RBS2000型基站 (13)3.4.3爱立信RBS200型基站.......................................... 错误！未定义书签。

3.4.4华为BTS3012型基站 (14)3.4.5爱立信RBS6000型基站 (14)第4章电源设备 (16)4.1电源设备安装 (16)4.1.1交流设备安装 (16)4.1.2进机房电源线 (16)4.1.3开关电源设备安装 (17)4.1.4直流变换(DC-DC）设备安装 (17)4.1.5直流电缆 (17)4.1.6熔丝开关 (20)4.1.7电池安装 (20)4.1.8标签 (21)4.1.9设备外观 (21)4.2电源设备调测 (21)4.2.1交流电输入 (21)4.2.2直流输出 (21)4.2.3系统均流 (21)4.2.4监控单元 (21)4.2.5电池供电 (22)4.2.6参数设置 (22)第5章外部告警 (23)5.1外部告警设备性能及安装 (23)5.1.1温度告警 (23)5.1.2烟感告警 (23)5.1.3湿度告警 (23)5.1.4水浸告警 (24)5.1.5门控告警 (24)5.2外部告警的连接 (24)5.3外部告警的设置 (24)5.4外部告警的测试 (25)5.4.1温度告警测试 (25)5.4.2烟雾告警测试 (26)5.4.3电源告警测试 (26)第6章室外型基站无线设备安装 (28)6.1RRU光纤、直流电源线室外部分安装要求 (28)6.2华为DBS3900 设备 (28)6.2.1无线设备安装 (28)6.2.2线缆布放 (33)6.2.3室外天馈系统 (35)6.3爱立信RBS2111/RBS6601设备 (36)6.3.1室外防盗铁笼安装 (36)6.3.2无线设备安装 (36)3.1.9基站调测.................................................... 错误！未定义书签。

天馈系统安装介绍天馈系统天馈安装主要包括：1、天线的安装；2、馈线的室外布放；3、馈线的接头制作；4、馈线入室、与避雷器连接；5、室内跳线制作与布放、绑扎；6、天线与馈线的跳线连接；7、馈线接地夹安装；8、接头的密封处理；一、工程准备在天馈系统设备的信息系统装上开始之前，先进行工作准备，该步骤中主要基本完成：安装人员的准备装上和对安装环境的检查、安全防护措施的落实等。

1、安装人员准备安装人员应该保有丰富的配备天馈施工经验，或经培训并获得认证的人员。

对于高空作业人员应拥有相关相关人员的认证资格证明。

2、安全措施检查A 、天馈室外施工尽可能尽可能安排在晴朗无强风的夜里进行，为保证施工质量避免在雨雪和夜间进行施工，为保证施工人员生命安全，在雷雨天不容许采取进行天馈施工；B 、塔上作业人员必须使用安全保险带，天馈施工人员必须头戴安全帽，安装队配备应急药包。

塔上人员一律不许穿宽松衣服及易打滑的鞋，并随身携带简单创伤包扎品（如创可贴等）；C 、竖立明显标记以提醒施工无关人员远离施工现场。

塔上使用的所有可能处理造成塔下人员伤害的器具必须做做安全滑落。

对倘不使用的工具、金属安装件等装入工具袋，工具袋随用随封口。

D 、上塔时应让佩带工具的人员后上，而下塔时应载运让携带工具的人员再来下，防止工具等物脱落作人。

E 、对天线支撑架的牢固地程序进行检查，能否独自承担天线的安装操作。

二、天馈各部分安装介绍（加以下面按照工程安装先后顺序对各安装部分加以介绍） 1、接头制作在整天个馈的安装关键步骤中，接头制作一项是一项非学重要的在工作中，操作的规范性与正确性，将直接影响到天馈系统的工作性能，接头制作参照配套的接着制作说明书进行。

跳线接头（7/16N头）制作（7/16丁头与7/16N头制作相同）取出说明书、熟悉接头制作流程将接头制作专用工具准备妥当根据工程施工图纸截取适当长度的跳线用快割切线器在离接头7毫米处去除外导体（切割面要保持平整）在离接头28毫米处，用安全刀切去电缆外皮用安全刀小心去掉泡沫塑料和黏贴剂（不要损坏内导体）用锉刀或尖嘴钳，削内心导体，用刷子拔除剩余残渣套上塑料密封圈，在塑料密封圈内涂油质先用手将手紧固螺母拧到电缆上为，再用扳手拧紧，直到电缆塑料熔融直到涨平为止安装接头冒，两个扳手操作，紧固螺母上扳手不动，拧动接头冒用万用表，测量接着情况，如图：用电吹风加热热缩套管：对所做接头最后测试，合格后放可破土动工。
