移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。
(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米，深0。
5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
![天馈线安装规范标准[详]](https://img.taocdn.com/s1/m/c2e11e7d59eef8c75fbfb3e6.png)

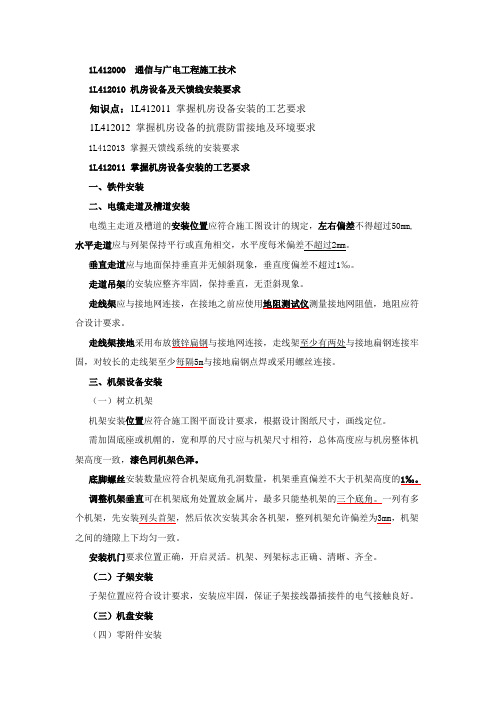

1L412000 通信与广电工程施工技术1L412010 机房设备及天馈线安装要求知识点：1L412011 掌握机房设备安装的工艺要求1L412012 掌握机房设备的抗震防雷接地及环境要求1L412013 掌握天馈线系统的安装要求1L412011 掌握机房设备安装的工艺要求一、铁件安装二、电缆走道及槽道安装电缆主走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm, 水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm。
垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过1‰。
走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
走线架应与接地网连接，在接地之前应使用地阻测试仪测量接地网阻值，地阻应符合设计要求。
走线架接地采用布放镀锌扁钢与接地网连接，走线架至少有两处与接地扁钢连接牢固，对较长的走线架至少每隔5m与接地扁钢点焊或采用螺丝连接。
三、机架设备安装（一）树立机架机架安装位置应符合施工图平面设计要求，根据设计图纸尺寸，画线定位。
需加固底座或机帽的，宽和厚的尺寸应与机架尺寸相符，总体高度应与机房整体机架高度一致，漆色同机架色泽。
底脚螺丝安装数量应符合机架底角孔洞数量，机架垂直偏差不大于机架高度的1‰。
调整机架垂直可在机架底角处置放金属片，最多只能垫机架的三个底角。
一列有多个机架，先安装列头首架，然后依次安装其余各机架，整列机架允许偏差为3mm，机架之间的缝隙上下均匀一致。
安装机门要求位置正确，开启灵活。
机架、列架标志正确、清晰、齐全。
（二）子架安装子架位置应符合设计要求，安装应牢固，保证子架接线器插接件的电气接触良好。
（三）机盘安装（四）零附件安装（五）安装分路系统、馈管（六）安装波导充气机和外围控制箱波导充气机和外围控制箱采用壁挂式安装，设备底部距室内地面1. 5m，原则上尽可能靠近走线架，便于布线。
烟雾、火情探头装在机房棚顶上，门开关告警应装在门框内侧，压接点松紧位置应合适。
石家庄邮电职业技术学院毕业设计移动通信基站天馈线安装工程施工与维护2012 届电信工程系专业移动通信技术班级电0904-14学号 30907002027姓名方玉娥指导教师李影完成日期目录摘要1天馈系统的介绍1.1 天线的概念1.2 天线的类型1.2.1 全向天线1.2.2 定向天线1.2.3 室内吸顶天线1.2.4 室内壁挂天线1.2.5 缝隙天线1.2.6 微带天线2 天线的特性2.1 天线的增益2.2 天线方向图2.3 天线的极化方式2.4 天线的下倾3 天馈系统安装前的设计与选择3.1 天线在不同应用环境下的选择3.1.1 市区基站天线选择3.1.2 农村基站天线选择3.1.3 郊区基站天线选择3.1.4 公路覆盖基站天线选择3.1.5 山区覆盖基站天线选择3.1.6 近海覆盖基站天线选择3.1.7 隧道覆盖基站天线选择3.2 基站天线基本参数选择和调整3.2.1 天线波束宽度与增益之间的关系3.2.2 极化方式的对比3.2.3 天线增益的选择3.2.4 机械下倾与电子下倾的比较3.2.5 前后比的选择3.3 馈线选择4 天馈系统的安装4.1 天馈系统的安装工艺4.2 天线的安装4.3 馈线的安装5 天馈系统的维护5.1 天馈线的故障处理5.2 天馈线系统的监控5.3 天馈系统的维护5.3.1 通过对基站天馈系统优化来维护 5.3.2 基站天馈系统的防雷维护5.3.3 基站天馈系统的日常维护摘要本文讨论移动通信基站天馈线安装工程施工质量和维护技术要求。
关键词移动通信基站天馈线施工维护技术天馈线是辐射和接收空间电磁波的主要设备，它是移动通信基站设备的重要组成部分，主要作用是将调制的高频电流经过馈线传输到发射天线变换成电磁波，接收天线再把电磁波经馈线传输到接收机变换成高频电流。
天馈线系统实际是移动通信基站的换能系统，它能起到匹配、移相、能量耦合等作用。
天馈线系统的安装正确与否，直接影响系统的性能，它的维护质量好坏，又直接影响网络的通信质量，因此提高天馈线系统工程施工质量和维护质量，是移动通信基站工程建设不可忽视的重要环节。
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。
在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。
如图3－1所示。
图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。
因此，天线是换能装置，具有互易性。
天线性能将直接影响无线网络的性能。
2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。
当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。
实际天线是由振子叠放组成的。
如图3－2所示。
图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面，我们就称它为垂直极化波。
如果电波的电场方向与地面平行，则称它为水平极化波。
如图3－3。
图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。
西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范（GSM/CDMA）西安海天天线科技股份有限公司2002年12月郑重声明：为确保通信网络的运行质量和天馈系统的规范化安装，特制定以下安装规范，要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守；同时，凡使用海天公司天馈产品的单位，在自行安装时也必须严格遵循以下安装规范，否则由于安装不规范所引起的质量事故，海天公司概不承担任何法律和经济责任。
西安海天天线科技股份有限公司2002年12月15日一．天支（抱杆）1．天支的位置应与设计相符。
2．天支应保证施工人员安装天线、馈线、跳线时的安全和方便。
3．天支安装必须垂直。
（允许误差0.5°）4．全向站天支到塔身的距离应大于3米。
5．定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。
二．天线安装1）全向天线1．铁塔顶平台安装全向天线时，天线水平间距必须大于4m。
2．全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。
3．同平台全向天线与其它天线的间距应大于1.5m。
4．上下平台全向天线的垂直距离应大于1m。
5．天线的固定底座上平面应与天支的顶端平行。
（允许误差±5cm）6.全向天线安装时必须保证天线竖直。
（允许误差±0.5°）7、天线的接口是天线和跳线的连接口，并非承重口。
安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。
严禁用天线和7/8″馈线直接相连，并用天线吊装馈线选用1/2″跳线时，根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线，以确保网络优化中天线的方位角和俯仰角有充足的调整余地。
2）定向天线1．同一小区两单极化天线在辐射方向上间距应大于4m。
（最小不小于3.5m）2．相邻小区间两天线间距应大于0.5m。
3．上下平台间天线垂直分极距离应大于1m。
天馈线系统安装维护手册
目录
第一部分移动基站标准配置 (3)
第二部分领料及运输 (4)
第三部分天线部分的安装 (5)
1.天线底座的安装 (5)
2.天线与室外跳线的连接 (5)
3.吊天线上塔顶 (7)
4.天线的安装 (7)
第四部分馈线部分的安装 (8)
1.馈线的放卷与提升 (8)
2.馈线接头的制作及处理 (8)
3.馈线卡的安装 (11)
4.接地卡的安装 (12)
5.馈线进窗 (13)
第五部分室内部分的安装 (14)
1.避雷器的安装 (14)
2.室内跳线接头的制作 (15)
第六部分安装完毕的随工验收 (16)
1.工艺验收 (16)
2.性能测试 (16)
3.维护及故障的解决 (16)
第七部分注意事项 (18)
第八部分天馈附件参考技术参数 (19)
1.天馈系统VSWR验收参考标准 (19)
2.馈线基础理论 (20)
第一部分移动基站标准配置
第二部分领料及运输
1、读取基站设计的基本资料；
2、到仓库领取所需规格型号、数量的天线、馈线及配套配件；
3、运输至将要安装的基站；
要点：注意运输过程中勿压勿摔，车厢内放置要平稳，防止开车过程中摔伤！
Fig. 运输损坏
第三部分天线部分的安装
1.天线底座的安装：拆除天线的外包装，按安装示意图安装上下两个底座；
2.天线与室外跳线的连接：
1、拆除室外跳线的外包装，拆下天线接口和跳线一端接口的防尘盖，
要点：看两接口内是否有杂质、铜屑，若有必须清理干净，切勿用嘴巴或潮湿的器件吹屑。
2、将跳线的接口对准天线接口拧上，利用扳手拧紧螺母，
3、在刚安装好的接头表面按顺序裹上胶带、胶泥、胶带，并在两端扎上黑色防紫外
线的扎带，并修剪掉长出的部分，以防胶带松脱！
要点：A、在连接处缠上5层胶带，建议采用3M1712、2228、1712、33＋的最优组合。
B、每层胶带覆盖在前一层的（25mm）处，并在底部预留一部分，
每层结束倒转一个方向。
不要将最后两层绕在连接点以外，以免在张紧时，粘接带松开。
C、为达到最佳的从形性及防水密封效果，Scotch TM 2228施工绕包
时应拉伸它，使之为原来拉伸前宽度的3/4。
绕包完，宜用手在被包覆处挤压胶带，使层间贴附紧密无气隙以便充分粘结。
D、在胶泥2228外面，须半重叠绕包两层PVC胶带（如3M1712、33
＋），以提供机械保护。
E、施工中常见问题：
Fig.1 2228绕包时未作拉伸Fig.2 未作拉伸的宽度对比
Fig.4
扎
带
捆
绑
位
置
4、将跳线弯曲盘好，用扎带扎好；
3.吊天线上塔顶：
1、安排两名以上的工作人员爬上塔顶，固定好滑轮、理好吊绳，
2、塔下人员将吊绳固定在天线的两个底座上，
要点：保证起吊中天线的顶端应朝上。
3、通过小车牵引或人力拽拉吊绳吊天线上塔，
要点：起吊过程中塔下需一名工作人员控制下降的那端线头，保证天线不碰到铁塔、吊绳不碰到跳线。
4、塔上人员抱到天线后，解开吊绳，将天线抱入工作平台内，
4.天线的安装：系好安全带，按所需方向安装好天线，调好角度；
钳、毫米刻度尺、毛刷、螺丝刀等。
6.将灰胶注入灰胶孔，使电缆外绝缘层和副壳
体之间充满灰胶，直到溢出为止，旋紧螺冒(灰
胶注射孔)。
并擦去溢出的灰胶
B、 N型接头的安装说明（以1-5/8″为例）
（工具及接头）
1.切除电缆外皮
2.加O型圈、油脂和紧固螺母
3.将塑料卡子合卡在紧固螺母周围
4.切割电缆
5.去除毛刺和残渣
6.压紧泡沫塑料
8.扩张外导体并检查扩张面
10.加O 型圈和油脂，重新装配接头 11.配合扭矩
7.安装接头体
9.拧紧卡头直到它接触内导体端部
2.2 连接跳线头与馈线头
将跳线的接口对准馈线接口，拧紧螺母。
在刚安装好的接头表面按顺序裹上胶带、胶泥、胶带，并在两端扎上黑色防紫外线扎带，并修剪掉长出的部分，以防胶带松脱。
3. 馈线卡的安装：
3.1 馈线卡的安装
将卡具前部C型支架的专用螺栓松开，开口尺寸大于铁塔角铁边厚度后，将C型卡具插进铁塔角铁并拧紧M8螺栓。
相邻馈线卡之间的间距建议在1.0～1.5米之间。
3.2 馈线的固定
把卡具尾部不锈钢M8螺母拧松至螺杆尾部，充分分开塑料卡具后，把馈线放进去，再将松开的M8螺母紧至原位置压紧即可。
4.接地卡的安装：
4.1 将馈线所需接地处剥去55mm馈线外皮
4.2 剪一截38mm胶带放在附近
4.3 手持接地卡，顺向卡子上置，接线端子线下垂，拨开扳紧簧，将卡子的开口嵌入剥皮的馈线上，然后和上扳紧簧，并加力扳进，当听到“咔嚓”声后，即完成定位锁紧工序。
4.4 将胶带带头贴于卡接处的线端子外径方向上。
4.5 从底部开始，在连接处缠胶带，当超过一半时，请拧紧胶带，保证胶带牢固的缠在连接处。
4.6 在连接处缠上5层胶带，每层胶带覆盖在前一层的25mm处，并在底部预留一部分，每层结束倒转一个方向。
不要将最后两层绕在连接点以外，以免在张紧时，粘接带松开。
要点：A、接地卡要与馈线外导体充分接触；
B、接地卡的密封性应好，以防止雨水；
C、接地装置分别设在塔顶中央最近天线的位置、塔顶底部电缆转
弯处前面、还有设备屏蔽上，铁塔较高时需在塔身中部加配接地装置；
5.馈线进窗：
5.1 馈线进出口的墙孔应用防水、阻燃的材料进行密封。
要点：注意理好线的方向，做好回水弯。
5.2 水平段馈线电缆用垂直吊环或馈线卡固定在水平爬梯上，吊环间距可在
3.5～
4.5米之间。
第五部分室内部分的安装
1.避雷器的安装：
◆一端连接馈线接头，一端连接室内超柔跳线接头，拧紧。
◆做好接地线的两端铜鼻子，一端连接避雷器，一端连接接地架或
直接接到室外的接地铜排！
2.室内跳线接头的制作：
室内超柔跳线Din-J-1/2″S接头的安装说明
①安装工具和材料：
1/2″S馈线刀、2把活动扳手（可开至32毫米）、螺丝刀、开口钳、毫米刻度尺、电工刀、板锉、毛刷、热吹风机或液化石油气喷枪等专用工具．
②安装步骤：
裁线：按要求将电缆裁成所规定的长度。
剥线：切整电缆外皮。
切整外导体和绝缘层。
安装后座：加防水层和油脂。
套上紧固夹，并将其拉紧。
整平电缆端面：锥削内导体，去除毛刺，整平电缆端面。
安装接头体：安装接头体并用扳手拧紧，用同样的方法安装好另一头的接头，同时将热收缩套管装在跳线的电缆上。
安装热缩套管：经检测合格后，用热吹风机或液化石油气喷枪将内涂胶热收缩套管加热，使其收缩覆于电缆与接头上。
第六部分 安装完毕的随工验收
1.工艺验收
◆馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交
叉、飞线、扭曲、裂损等情况。
◆当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑其弯曲曲率半径不得小于
其最小弯曲半径。
◆标示清楚，
2. 性能测试
测试驻波比，看是否达到要求；
3. 维护及故障的解决
使用测试仪器的故障定位功能，找到大致的位置，分析看能否解决。
Fig. 布线问题：馈线交叉
2.馈线基础理论
1. 馈线原理
1.1 同轴电缆的传输原理
同轴电缆的传输回路由内导体、绝缘介质和外导体三部分组成，它们的材料和尺寸决 定了电缆的传输性能和其它电气性能。
这三部分是同心的，即有共同的中心轴，如图1 所 示。
所有电缆外导体上均有一层护套。
RF 电缆的具体结构如图2所示。
图1 同轴电缆传输回路组成部分
1
内导体 2
物理高发泡聚乙烯绝缘 3
皱纹铜管外导体 4
聚乙烯护套 图2 RF 电缆结构 1
4
3 2 1.1.1 场分析
同轴电缆中的传输可用两种分析方法来研究，即：
基于麦克斯威方程的电磁场分析
基于电压和电流的分布电路分析
这两种方法是互补的，在同轴电缆传输分析中，这两种都将用到。
外导体 绝缘 内导体。
