铜铝排折弯——展开长及折弯线的算法
首先，明确正确标注折弯的铜铝排。
其次，简单计算其展开长及折弯线

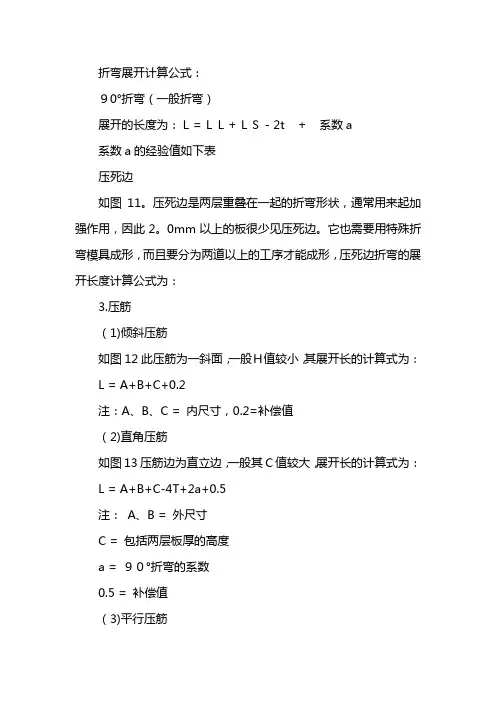

（1）. 90°折弯——计算
a.R=0 时
L=A+B-2T+0.4T (即：L=A+B-1.6T)
式中：L——折弯件展开后的长度；
A、B——折弯长度；
T——板材的厚度；
折弯线：
X=A-0.8T (以A端为基准) 或者 X=B-0.8T (以B端为基准)
b.R≠0 时
L=(A-T-R)+(B-T-R)+(R+λ)*π/2
式中：L——折弯件展开后的长度；
A、B——折弯长度；
T——板材的厚度；
λ——①R≧5T时，λ=T/2;
②T≦R<5T时，λ=T/3;
③ 0<R<T时，λ=T/4
折弯线：
X=A-[(A+B)-L]/2 (以A端为基准) 或者 X=B-[(A+B)-L]/2 (以B端为基准)
（2）. 非90°折弯——计算
a. R=0 时
L=[A-T*tan(a/2)]+[B-T*tan(a/2)]+ λ*a
式中：λ=T/3；
a ——折弯角，单位为 rad 。
折弯线：
X=A-[(A+B)-L]/2 (以A 端为基准) 或者 X=B-[(A+B)-L]/2 (以B 端为基准)
b. R ≠0 时
L=[A-(T+R)*tan(a/2)]+[B-(T+R)*tan(a/2)]+ (R+λ)*a
式中：a ——折弯角，单位为 rad 。
λ——① R ≧5T 时，λ=T/2;
② T ≦R<5T 时，λ=T/3;
③ 0<R<T 时，λ=T/4
折弯线：
X=A-[(A+B)-L]/2 (以A 端为基准) 或者 X=B-[(A+B)-L]/2 (以B 端为基准)
（3）. Z 折弯——计算
a. C ≧5T 时,
L=A-T+B+C+2K
式中：K=0.4T
b. 3T<C<5T 时，
L=A-T+B+C+K
式中：K=0.4T
c. C<3T 时，
L=A-T+B+C+K/2
式中：
K=0.4T R
λ 中性层
（4） .其它2、3次及多次折弯
其它2、3次及多次折弯，都可以从前面几种算法来拓展。
最后，说明上述简单的算法不适用高精度的加工件。
我司普通的钣金加工件均可采用上述方法来计算。
此外，我们可以通过一个最简单的方法来得到展开长。
即：折弯钣金件按1:1绘制，通过直接测量中性层线总长，即得展开长（展开长=中性层线总长）
如上图： 1 ：1比例绘制图样，通过画出中性层线。
即就可以直接测量出其（中性层线）线长，展开长=中性层线总长
（对于特殊件存在误差，但是影响不大。
可以采用该方法，很快得到其展开长）
折弯钣金件图纸要求：
1.图纸上必须告知其展开长度；(可以在技术要求中告知或者用图示法告知均可)；
2.内R角的大小有要求——R取值为（R≦T）近似等于板材的厚度。
（可以略小于T）
（R角的取值可以参看——TB-GC3-Q031《厚钢板弯折》工艺文件）
以上两点必须在图纸上体现。
