直角折弯展开计算公式

3种折弯展开的计算方法

90°折弯（一般折弯）

1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。展开长度的计算公式为（1）：

Ｌ＝Ｌ1 ＋ Ｌ2－ 2t ＋ 系数a ……… （1）

2 折弯系数a的计算公式为（2）：

a = -0.075V＋ 0.72t － 0.01 …………（2）

其中：V—下模槽宽；t—材料厚度

3 为方便计算将展开长度的计算公式简化为（3）:

Ｌ＝Ｌ1＋Ｌ2－系数C …………（3）

注：简化系数C = （2t - 系数a）见表2。

4 多次折弯展开长度的计算公式为（4）：

Ｌ＝Ｌ1＋Ｌ2＋Ｌn－(n-1)C …………………（4）

其中：n—折弯次数

表2 90度折弯系数C

反折压平（双折边） 1 如图三，双折边是两层钢板重叠在一起的折弯形状，通常用来起加强作用，因此2.0mm以上的板很少见压死边。它需要用特殊折弯模具成形，而且要分为两道以上的工序才能成形。

2 双折边的展开长度计算公式为（5）：

Ｌ＝Ｌ1 ＋ Ｌ2－ 系数C …………………（5）

3 系数C的经验值见表3。

表3 系数C经验值（一）

钝角折弯

1 （如图四）我们常用的钝角折边通常为135度、150度，展开长度计算公式为（6）：

Ｌ＝Ｌ1 ＋ Ｌ2－ 系数C …………………（6）

2 系数C的经验值（二）见表4。

表4 系数C经验值（二）

鐵 1.75鋁 1.55銅1.55鋼 1.9

11.21.5234581.51.72.53.55.36.5812

例如ABC板厚T折彎系數V折彎刀數N展開長度

50505023.52293

5050035.3194.7

5050023.5196.5

50505035.32293

5050501.52.52145

5050501.52.52145(50+50)-(3.5*1) 直接折彎展開算法(1)

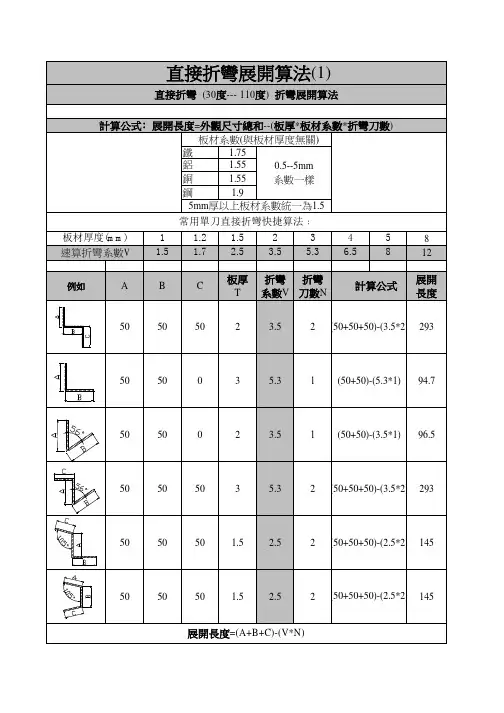

板材厚度(mm)計算公式﹕展開長度=外觀尺寸總和--(板厚*板材系數*折彎刀數)直接折彎 (30度--- 110度) 折彎展開算法

0.5--5mm系數一樣5mm厚以上板材系數統一為1.5常用單刀直接折彎快捷算法﹕

(50+50+50)-(2.5*2)

(50+50+50)-(2.5*2)速算折彎系數V

(50+50+50)-(3.5*2)

展開長度=(A+B+C)-(V*N)(50+50)-(5.3*1) 板材系數(與板材厚度無關)

計算公式

(50+50+50)-(3.5*2)

例如ABC板厚T折彎系數V折彎刀數N展開長度505020.5199.5

50505030.52149

例如ABC板厚T折彎系數V折彎刀數N展開長度505050302150

5050201100

例如ABC板厚T折彎系數V折彎刀數N展開長度221501.50.75136

303015+151.50.75*2+2.5386(22+15)-0.75

(30+30+15+15)-(0.75*2+2.5)直接折彎 (大于110度小于160度) 折彎展開算法(2)﹕計算公式﹕展開長度=外觀尺寸總和--(0.5*折彎刀數) 計算公式

(50+50)-(0.5*1)

(50+50+50)-(0.5*2)

直接折彎 (大于160度) 折彎展開算法(3)

直接折彎 (壓死邊) 折彎展開算法(4)

計算公式﹕展開長度=外觀尺寸總和--(1/2板厚*折彎刀數)計算公式﹕展開長度=外觀尺寸總和 計算公式

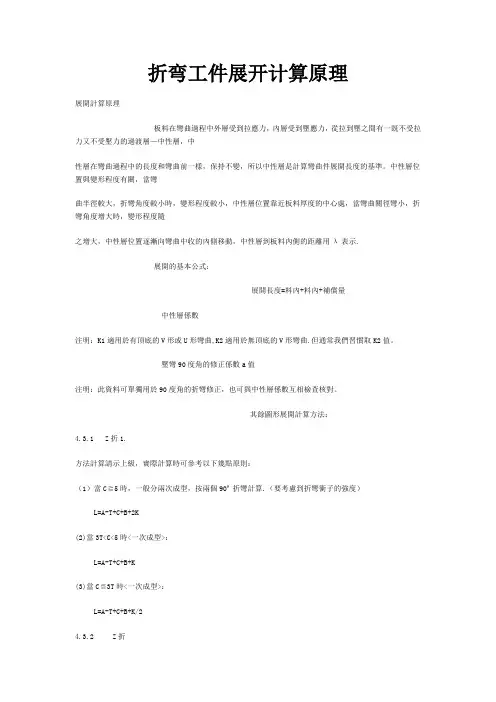

折弯工件展开计算原理

展開計算原理

板料在彎曲過程中外層受到拉應力，內層受到壓應力，從拉到壓之間有一既不受拉力又不受壓力的過渡層—中性層，中

性層在彎曲過程中的長度和彎曲前一樣，保持不變，所以中性層是計算彎曲件展開長度的基準。中性層位置與變形程度有關，當彎

曲半徑較大，折彎角度較小時，變形程度較小，中性層位置靠近板料厚度的中心處，當彎曲關徑彎小，折彎角度增大時，變形程度隨

之增大，中性層位置逐漸向彎曲中收的內側移動，中性層到板料內側的距離用λ表示.

展開的基本公式：

展開長度=料內+料內+補償量

中性層係數

注明：K1適用於有頂底的V形或U形彎曲,K2適用於無頂底的V形彎曲.但通常我們習慣取K2值。

壓彎90度角的修正係數a值

注明：此資料可單獨用於90度角的折彎修正，也可與中性層係數互相檢查核對。

其餘圖形展開計算方法：

4.3.1 Z折1.

方法計算請示上級，實際計算時可參考以下幾點原則：

（1）當C≧5時，一般分兩次成型，按兩個90º折彎計算.（要考慮到折彎衝子的強度）

L=A-T+C+B+2K

(2)當3T：

L=A-T+C+B+K

(3)當C≦3T時：

L=A-T+C+B+K/2

4.3.2 Z折 C≦3T時

L=A-T+C+B+D+K

4.3.3 抽芽

抽芽孔尺寸計算原理為體積不變原理，即抽孔前後材料體積不變；ABCD四邊形面積=GFEA所圍成的面積。

一般抽孔高度不深取H=3P(P為螺紋距離)，R=EF見圖

∵ T*AB=(H-EF)*EF+π*(EF)2/4

∴AB={H*EF+(π/4-1)*EF2}/T

∴預沖孔徑=D-2AB

T≧0.8時，取EF=60%T.

在料厚T<0.8時，EF的取值請示上級.
