龙图教育：3DMAX 二维图形点编辑的介绍
一、节点的四种属性：
通过设置节点的属性可以调整型的曲率
（1）Corner直角：通过Corner节点的线段是直线段（让顶点两边的的线段呈现任何角度）。

（2）Smooth 光滑：通过 Smooth 节点的线段是光滑线段（强制地把线段变成圆滑的曲线但仍和顶点呈相切状态，无调节手柄）
（3）Bezier贝兹：Bezier节点在节点的两边产生带有控制手柄的曲线，在调节线段的曲率时，节点两边的线段的弯曲程度是均匀的。

（4）Bezier Corner贝兹拐角：Bezier Corner 节点两端的直线可以分别进行行调整而不影响另一端。

（单独一方有单独的曲率）
二、在Edit Spline 节点次对象级，其有17个选项可以用：
（1）Create Line(创建线)：创建的任何线都作为选择样条曲线的一部分，创建时不能控制节点类型，所有节点都是Corner节点。

（2）Attach（系上）：（Attach Multiple 多重系上）曲线是一种物体，多条复合的曲线既可以是多个物体,也可以是一个物体。

如果一个物体是由多条曲线组成，它们会同
时产生作用。

在绘制前要 (开始新图形)勾掉。

（3）Insert（插入）：插入点后，光标仍然与节点相连，移动光标可以调节线段的形状。

（4）Break（断开）：被选取的节点分裂为两个不连续的节点，从而将线段断开。

（5）Refine（细化）：用Refine插入点不改变样条曲线的形状。

（6）Connect（连接）：从一个不封闭样条曲线的一个端点按下鼠标并拖拽到另一个端点。

（7）Make First（制作第一个点）：用于指定样条曲线上的那一个节点为样条曲线的第一个端点。

（如果是封闭的，则任何一个节点都可以被指定为第一节点。

如果是开放的，则只有开放两端的节点可以被指定为第一个节点。

）
（8）CrossInsert（在线的交叉处插入节点）：可以在两个样条曲线的交叉点处各插入一个节点。

（互相交叉的两条样条曲线的同一位置分别插入一个节点。

可以按后面的数值调整插入点的准确度）
（9）Weld（焊接）：可以将两个节点合并为一个节点。

合并点有以下限制：
1、只能在一个样条曲线上的节点间进行合并
2、只能在端点间进行合并
3、不能够越过点进行合并
（10）Fuse熔合：选择两个以上的点，可以将选择的节点移动到它们的平均位置上。

（11）Cycle循环：可以按节点的创建顺序循环更换
选择目标。

（12）Fillet创建圆角：选定节点处创建一个圆角。

（13）Chamfer创建斜角：选定节点处创建一个斜角。

（14）Hide和UnHide（隐藏和取消隐藏）：将选择
点隐藏或取消对节隐藏。

（15）Delete删除节点：将被选择点删除
三、多点编辑：
将一个二维图形转化可编辑的样条曲线，右击选择Convert to>Convert to Editable spline（转化到可编辑曲线）选择多个编辑点，单击Lock Handles(锁定手柄)项：
1、Alik相似性：选择点的一侧手柄都发生了相同的变化
2、All全部：不仅所有滑杆一同移动，而且对应一侧
的滑杆也同时发生移动。

想要学3dmax的童鞋可以来龙图教育，龙图教育是一家专业做互联网教育品牌的教育机构，线上线下都有，想
要学到更多有关3dmax的知识可以直接访问龙图教育官网。

合集下载

3DMax-二维图形的创建和修改[整理版]

3DMax-二维图形的创建和修改[整理版]

实验四二维图形的创建与修改-制作立体门框与门一、实验目的掌握利用倒角剖面工具，立体门框与门。

二、实验任务（一）利用挤出工具，制作多层楼梯，具体操作步骤如下：1、单击菜单栏中的“文件”|“重臵”命令，重臵3ds max系统。

2、单击图形按钮，再单击命令面板中的“线”在前视图中绘制楼梯截面。

单击常用工具栏中的二维捕捉开关按钮，在绘制楼梯截面时，注意尺寸大小。

如图4-1所示：图4-13、如果在绘制时有所偏差，可用捕捉功能键辅助画图。

进入修改面板，选择“挤出”，设臵挤出数值为300，如图4-2：图4-24、下面绘制楼梯扶手，单击“圆柱体”，在顶视图绘制圆柱，选择移动工具调整圆柱的位臵，如图4-3：图4-35、使用“克隆”复制出8个圆柱，调整好圆柱的在楼梯上的位臵，如图4-4：图4-46、单击“圆柱体”在左视图中绘制一个圆柱，半径为35，高度为3400，然后单击“旋转”按钮。

如图4-5：图4-57、再画一个圆柱体，半径为10，高度为2600，调整角度如上所述，作为扶手栏杆。

如图4-6：图4-68、单击“文件”|“成组”把扶手部分变成一个组，将组命名为扶手，如图4-7：图4-79、再复制一个楼梯出来，旋转调整之后如图4-8：图4-810、把楼梯按上述步骤也变成一个组，如图4-9：图4-911、再绘制一个长方体，调整其大小如图4-10所示：图4-1012、最后效果图4-11如下，保存为“楼梯”：图4-11（二）利用车削旋转工具，制作台灯，具体操作步骤如下：1、单击菜单栏中的“文件”|“重臵”命令，重臵3ds max系统。

2、单击图形按钮，再单击命令面板中的“线”，在前视图中绘制台灯底座的旋转截面，如图4-12所示：图4-123、选中其中的节点，右单击选择“平滑”。

效果如图4-13：图4-134、选择该截面，然后单击修改图标，选择“车削”，产生三维对象，然后单击“最大”按钮，如图4-14：图4-145、重复步骤２的动作，绘出曲线，如图4-15：图4-156、重复3的动作，“车削”如图4-16：图4-167、单击“弧”，绘制弧线，旋转“车削”后作为灯罩。

最新3DMAX完美教程第2章--创建和编辑二维图形ppt课件

最新3DMAX完美教程第2章--创建和编辑二维图形ppt课件


单击并拖动鼠标, 到适当位置后释放 鼠标左键，确定圆 弧两个端点的位置
向上移动鼠标，到 适当位置后单击鼠 标左键，确定圆弧
圆心的位置
创建圆、椭圆和圆弧
利用圆弧“参数”卷展栏中的参数可以设置圆弧的半径和圆弧起始点、结 束点所在的位置。选中“饼形切片”复选框，可以将圆弧变为起始点、结 束点均与圆心相连的扇形曲线，如下图所示。
未选中“饼形切片” 复选框时创建的圆
弧
选中“饼形切片”复 选框时创建的扇形曲
线
创建多边形和星形
1．创建多边形 多边形的创建方法与圆类似，单击“图形”创建面板“样条线”分类中的 “多边形”按钮，在打开的“创建方法”卷展栏中设置创建方法（默认为 “边”），然后在视图中单击并拖动鼠标，到适当位置后释放鼠标左键， 即可创建一个多边形，如下图所示。
图形的效果
创建其他二维图形
3．创建扩展样条线
使用“图形”创建面板“扩展样条线”分类中的按钮分别可以创建建筑中 矩形、“工”字形、“L”形、“T”形墙壁的截面曲线，各按钮的使用方法 类似，下图所示为使用“墙矩形”按钮创建墙矩形的操作。
单击并拖动鼠标， 到适当位置后释放 鼠标左键，即可创
建一个多边形
利用多边形“参数”卷展栏中的参数可以设置多边形的半径、边数和角半 径等值；当选中“圆形”复选框时，多边形将成为一个圆形。
创建多边形和星形
2．创建星形
单击“图形”创建面板“样条线”分类中的“星形”按钮，在打开的“参 数”卷展栏中设置“点”编辑框的值；然后在视图中单击并拖动鼠标，到 适当位置后释放鼠标左键，确定星形一组角点的位置（即“半径1”的大小 ）；再向星形内部或外部移动鼠标，到适当位置后单击，确定星形另一组 角点的位置（即“半径2”的大小），即可创建一个星形，如下图所示。

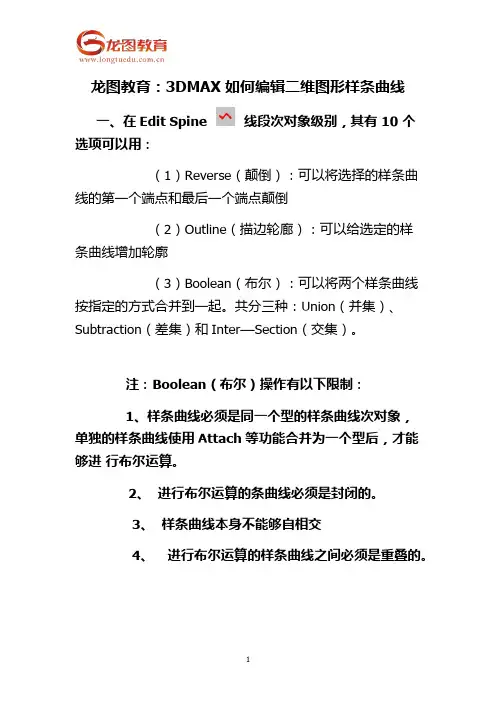

龙图教育：3DMAX 如何编辑二维图形样条曲线
