第四章AutoCAD二维图形的编辑

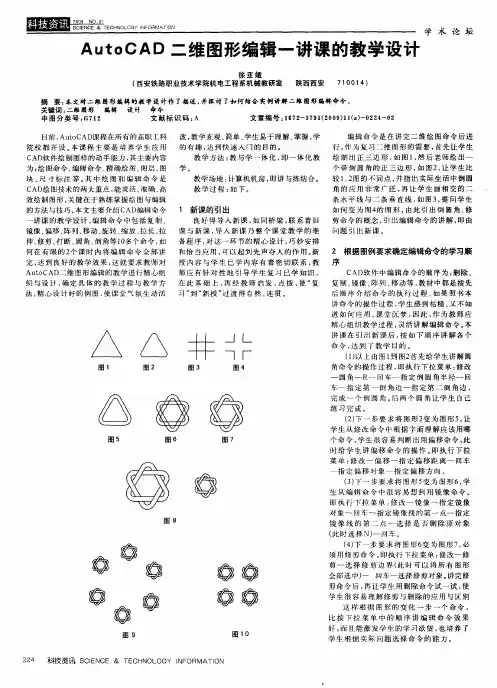

Ａ　ｕ　ｔ　ｏ　Ｃ　Ａ　Ｄ二维图形编辑一讲课的教学设计　徐亚娥　（西安铁路职业技术学院机电工程系机械教研室　陕西西安　７　１　００　１　４）　摘要：本文对二维图形墙辑的教学设计作了描述，并探讨了如何结合实例讲解二堆图形壕辑命令。　关键词：二维图形　煽辑　设计　命令　中图分类号：Ｇ７１　２　文献标识码：Ａ　文章编号：１６７２—３７９１（２００９）１１（ａ）一０２２４—０２　目前，ＡｕｔｏＣＡＤ课程在所有的高职工科　院校都开设。本课程主要是培养学生应用　ＣＡＤ软件绘制图样的动手能力，其主要内容　为：绘图命令、编辑命令、精确绘图、图层、图　块、尺寸标注等。其中绘图和编辑命令是　ＣＡＤ绘图技术的两大重点，能灵活、准确、高　效绘制图形，关键在于熟练掌握绘图与编辑　的方法与技巧。本文主要介绍ＣＡＤ编辑命令　一讲课的教学设计，编辑命令中包括复制、　镜像、偏移、阵列、移动、旋转、缩放、拉长、拉　伸、修剪、打断、圆角、倒角等１０多个命令，如　何在有限的２个课时内将编辑命令全部讲　完，达到良好的教学效果，这就要求教师对　ＡｕｔｏＣＡＤ－￣维图形编辑的教学进行精心组　织与设计，确定具体的教学过程与教学方　法，精心设计好的例图，使课堂气氛生动活　波，教学直观、简单、学生易于理解、掌握，学　的有趣，达到快速入门的目的。　教学方法：教与学一体化，即一体化教　学。　教学场地：计算机机房，即讲与练结合。　教学过程：如下。　１新课的引出　良好得导入新课，如同桥梁，联系着旧　课与新课，导入新课乃整个课堂教学的准　备程序，对这一环节的精心设计，巧妙安排　和恰当应用，可以起到先声夺人的作用。新　授内容与学生已学内容有着密切联系，教　师应有针对性地引导学生复习已学知识，　在此基础上，再经教师启发，点拨，使“复　习”到“新授”过渡得自然、连贯。　△△＃　图１　图２　图３　Ｌ　］厂　图４　囝囝　图５　图６　图７　

图８　

２２４　科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　图１　０　学术论坛　

第四章AutoCAD二维图形的编辑

第四章 AutoCAD二维图形的编辑：

【一】选择对象：

（1）点选：光标单击对象选择；

（2）框选：按住鼠标左键不放进行对象框选，分左框选和右框选。

（3）栏选：在命令窗口中执行命令，当出现“选择对象或”命令提示时，在输入命令“F”并按确定键即可拖动出任意折线，凡与折线相交的图形对象均会被选择，但栏选线不能封闭或相交，利用栏选方式选择连续性目标非常方便。

（4）快速选择：根据图形中具有某一相同属性的所有图形对象进行一次性选择。如具有相同线型、线宽、颜色等特性时，根据对象的图层、颜色或线型等特性快速创建选择集。

快速选择的方法：

① 点击“工具\快速选择”菜单启动命令；

② 鼠标右键在弹出的快捷菜单中选择“快速选择”命令；

③ 使用【Ctrl+1】组合键打开“特性”面板，再点击面板右上角的“快速选择”按钮打开命令；

【二】复制对象：

（1）复制： CO；

（2）镜像： MI；

（3）偏移： O；

（4）阵列： AR；

【三】移动对象：

（1）移动： M；

（2）旋转： RO；

【四】编辑对象：

（1）缩放： SC；

（2）修剪： TR；

（3）延伸： EX； （4）拉伸： S；

（5）圆角： F；

（6）倒角： CHA；

（7）打断： BR；

（8）分解： X；

（9）边界创建： BO ；或者点击：“绘图\边界\..... “；

【五】夹点编辑对象：

运用夹点编辑模式（拉伸、移动、旋转、镜像等）快速控制和编辑处理图形。

夹点分为3类：（1）冷夹点；（2）悬夹点；（3）热夹点；

【六】专家精讲：

利用夹点编辑功能快速改变处理图形。

ATUO CAD教案(总37页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除

CAD2006教案

第一章 AutoCAD基础知识

第二章 AutoCAD基础绘图命令

第三章 AutoCAD初步绘图

第四章 二维编辑命令

第五章 图形的组织

第六章 图块与属性

第七章 文本标注

第八章 尺寸标注

第九章 三维绘图

第十章 图形布局与打印

第一章 AutoCAD基础知识

一、学习目标

1、CAD基本概念、技术发展历程及其系统组成等。

2、AutoCAD的发展历史及软件特点。

3、AutoCAD的主要功能。

4、AutoCAD相关软件介绍及坐标讲解

二、功能简介

本章主要介绍CAD的基础知识及AutoCAD的发展历史和基本功能。通过本章的学习，读者可以了解CAD技术的内涵、发展过程及系统组成等，并熟悉AutoCAD软件的特点和主要功能。

三、本章主要内容总结

1、CAD基本概念

CAD是随着计算机及其外围设备和软件的发展而形成的一门新兴技术，是计算机技术与工程设计技术相结合的产物。CAD技术现已广泛应用于机械、航空、电子、汽车、船舶、轻工、纺织及建筑等各个领域，成为提高产品质量、降低消耗、缩短产品开发周期及大幅提高劳动生产率等的重要手段。

2、CAD技术的发展历程

CAD作为一门学科始于20世纪60年代初，由于受到计算机技术的限制，它的发展非常缓慢。进入80年代以来，计算机技术的突飞猛进和软件技术的不断创新，极大地推动了CAD技术的发展。目前，CAD技术正向着开放、集成、智能及标准化的方向发展。 3、CAD系统的组成

CAD系统由硬件和软件两部分组成，高性能的硬件和功能强大的软件是充分发挥CAD作用的前提。

AutoCAD是美国Autodesk公司为微机开发的一个交互式绘图软件，它既具备二维工程绘图软件较强的绘图及编辑功能，也具备部分三维造型功能。此外，它还提供了多种二次开发工具。目前，该软件是世界上应用最广泛的CAD软件。

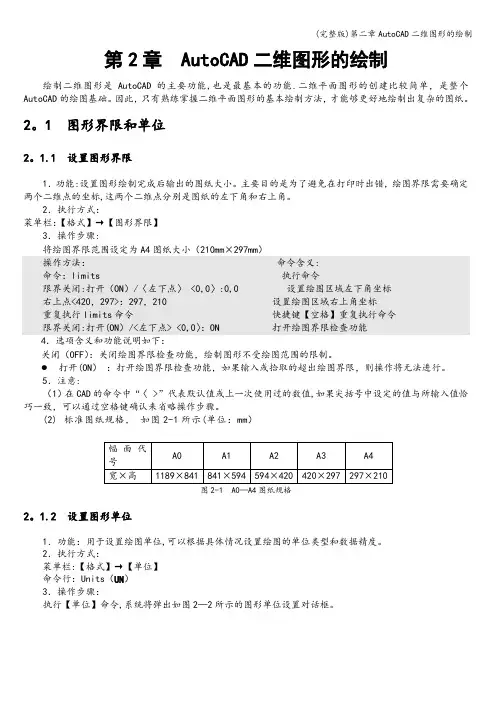

(完整版)第二章AutoCAD二维图形的绘制

第2章 AutoCAD二维图形的绘制

绘制二维图形是AutoCAD的主要功能,也是最基本的功能.二维平面图形的创建比较简单，是整个AutoCAD的绘图基础。因此，只有熟练掌握二维平面图形的基本绘制方法，才能够更好地绘制出复杂的图纸。

2。1 图形界限和单位

2。1.1 设置图形界限

1．功能:设置图形绘制完成后输出的图纸大小。主要目的是为了避免在打印时出错，绘图界限需要确定两个二维点的坐标,这两个二维点分别是图纸的左下角和右上角。

2．执行方式：

菜单栏：【格式】→【图形界限】

3．操作步骤:

将绘图界限范围设定为A4图纸大小（210mm×297mm）

操作方法： 命令含义:

命令：limits 执行命令

限界关闭:打开（ON）/〈左下点〉 <0,0〉:0,0 设置绘图区域左下角坐标

右上点<420，297>：297，210 设置绘图区域右上角坐标

重复执行limits命令 快捷键【空格】重复执行命令

限界关闭:打开(ON）/ <0,0〉：ON 打开绘图界限检查功能

4．选项含义和功能说明如下：

关闭（OFF）：关闭绘图界限检查功能，绘制图形不受绘图范围的限制。

 打开(ON） ：打开绘图界限检查功能，如果输入或拾取的超出绘图界限，则操作将无法进行。

5．注意:

（1）在CAD的命令中“〈 >”代表默认值或上一次使用过的数值,如果尖括号中设定的值与所输入值恰巧一致，可以通过空格键确认来省略操作步骤。

(2) 标准图纸规格， 如图2-1所示(单位：mm）
