磁力泵的结构组成及使用与维修

磁力泵工作原理磁力泵是一种无泄漏、无污染、无噪音、无振动的新型泵类，它采用了磁力耦合原理来实现液体的输送。

磁力泵主要由驱动部分和工作部分组成。

一、驱动部分磁力泵的驱动部分主要包括电动机和磁力耦合器。

电动机通过轴传动磁力耦合器，将机械能传递给工作部分，使其能够进行工作。

1. 电动机：磁力泵通常采用交流电动机作为驱动源。

电动机的功率和转速根据实际需要进行选择，以满足泵的工作要求。

2. 磁力耦合器：磁力耦合器是磁力泵的核心部件，它通过磁力传递动力，实现液体的输送。

磁力耦合器由外磁铁、内磁铁和隔离罩组成。

外磁铁与电动机轴相连，内磁铁与工作部分轴相连。

当电动机驱动外磁铁旋转时，通过磁力作用，内磁铁也会跟随旋转，从而实现液体的输送。

二、工作部分磁力泵的工作部分主要包括泵体、叶轮和密封部件。

工作部分负责将电动机传递的动力转化为液体的流动能量，实现液体的输送。

1. 泵体：磁力泵的泵体通常由不锈钢等耐腐蚀材料制成。

泵体内部设有进口和出口，液体通过进口进入泵体，经过叶轮的作用后，从出口排出。

2. 叶轮：叶轮是磁力泵的关键部件，它位于泵体内部，由多个叶片组成。

当电动机驱动磁力耦合器旋转时，叶轮也会跟随旋转，产生离心力，将液体推向出口。

3. 密封部件：由于磁力泵不需要机械密封，因此在泵体和电动机之间的连接处设置了密封部件，以防止液体泄漏。

常见的密封部件有静密封和动密封，它们通过磁力耦合器的作用，实现了无泄漏的液体输送。

磁力泵的工作原理可以简单总结为：电动机驱动磁力耦合器旋转，磁力耦合器通过磁力作用将动力传递给工作部分，工作部分将动力转化为液体的流动能量，实现液体的输送。

磁力泵具有无泄漏、无污染、无噪音、无振动等优点，广泛应用于化工、医药、电子、冶金等领域。

磁力泵的结构
磁力泵是一种特殊的工业泵，它采用了磁力耦合传递动力，无需机械密封和轴封，使其具有了无泄漏、无污染等优点，被广泛应用于化工、医药、电力、制药等领域。

磁力泵的最基本结构由泵壳、泵轮、磁同步转子和外磁转子四部分组成。

泵壳是磁力泵的主要外壳，用于容纳泵轮和磁同步转子，同时防止渗漏和泄露。

泵轮是泵壳内的主要传动部件，它通过轴承支撑在轴上，转子与泵轮同步旋转，从而带动液体流动。

磁同步转子是由动磁体和定磁体组成的，其作用是通过磁力耦合和泵轮传递动力，驱动液体流动，同时与泵轴分离，避免了传统机械密封带来的泄漏等问题。

外磁转子则是由外磁体和定磁体组成，用于发出磁场，将动磁体加速转动，并通过磁力耦合传递动力给磁同步转子。

相比传统的机械密封泵，磁力泵的结构更加简单，无需轴封和机械密封等复杂部件，使其更具可靠性、安全性和环保性。

同时，由于采用了磁力耦合技术，使其无需接触式传动，耐腐蚀性和耐高温性得到了极大提高，成为化工行业领域使用较为广泛的泵种。

总的来说，磁力泵的结构主要包括泵壳、泵轮、磁同步转子和外磁转子四部分，它的结构简单、可靠性高、耐腐蚀性和耐高温性好等优点，使其成为化工、医药、电力等领域得到广泛应用的重要泵种。

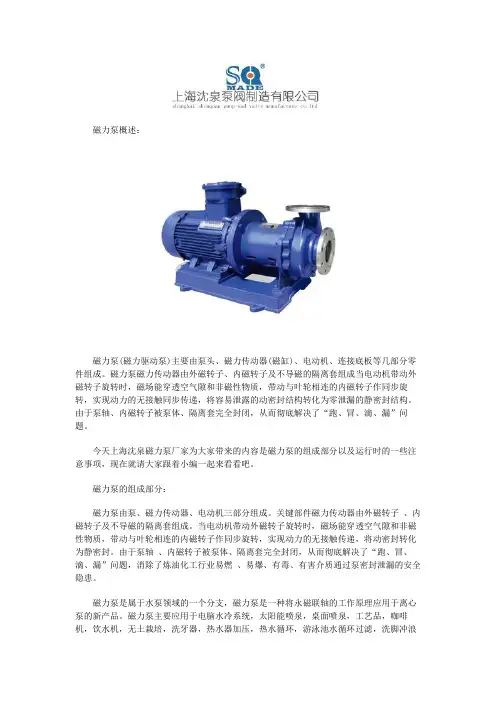

磁力泵概述：磁力泵(磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、连接底板等几部分零件组成。

磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

今天上海沈泉磁力泵厂家为大家带来的内容是磁力泵的组成部分以及运行时的一些注意事项，现在就请大家跟着小编一起来看看吧。

磁力泵的组成部分：磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

磁力泵是属于水泵领域的一个分支，磁力泵是一种将永磁联轴的工作原理应用于离心泵的新产品。

磁力泵主要应用于电脑水冷系统，太阳能喷泉，桌面喷泉，工艺品，咖啡机，饮水机，无土栽培，洗牙器，热水器加压，热水循环，游泳池水循环过滤，洗脚冲浪按摩盆，冲浪按摩浴缸，汽车冷却循环系统，加油器，加湿器，空调机，医疗器械，冷却系统，卫浴产品等。

其实呢，磁力泵的组成部分在它的概述中，都是有介绍的，只是怕一些新用户不知道，所以才再次拿出来好好的讲解，看完了它的组成部分后，现在我们在来看看它的一些注意事项吧。

磁力泵运行注意事项：1、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

2、磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

3、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。

磁力泵的工作原理、结构原理磁力泵是一种利用磁力传动而实现无泄漏密封的离心泵，其主要工作原理是通过电机产生的磁场来驱动磁力转子，使之旋转从而实现液体的吸入和排出。

磁力泵的结构主要由电机、磁力转子、泵壳和液体导轮等部分组成。

首先，电机是磁力泵的核心部件，它通过通电产生的磁场来驱动磁力转子的旋转。

电机通常采用永磁同步电机或感应电机，其中永磁同步电机由永磁体和线圈组成，通过电流改变磁场的方向和强度来控制磁力转子的转速。

其次，磁力转子是磁力泵的传动部件，通常由外转子和内转子组成。

外转子是利用电机产生的磁场而实现旋转的部分，内转子则是通过磁力转子的旋转来带动液体的吸入和排出。

泵壳是磁力泵的外壳，主要用于承载磁力转子和液体导轮。

泵壳一般采用不锈钢或铸铁等材料制成，具有一定的机械强度和耐腐蚀性能。

液体导轮是磁力泵的流道部分，通过液体导轮将液体引入和排出泵体。

液体导轮通常采用叶轮、导流片等形式，对于不同的工况有不同的结构设计。

磁力泵的工作原理是利用电机产生的磁场来驱动磁力转子的旋转，从而带动液体的流动。

具体过程如下：1. 首先，当电机通电时，产生的磁场使得磁力转子开始旋转。

外转子与内转子之间的磁力传递作用下，带动液体一起旋转。

2. 液体流经液体导轮的进口处，被导轮的叶片或导流片吸入。

由于液体导轮与磁力转子的联动，液体随着转子的旋转而运动。

3. 进一步，液体被带入离心力的作用下，推向液体导轮的出口处。

在液体导轮的作用下，液体被强制推出泵体，实现液体的排出。

总的来说，磁力泵利用电机产生的磁场来驱动磁力转子的旋转，从而实现液体的吸入和排出，其结构由电机、磁力转子、泵壳和液体导轮等部分组成。

通过磁力转子的旋转，液体可随着转子的运动而流动，实现无泄漏密封的离心泵的工作。

该种结构原理有效地避免了传统泵由于轴封的损坏而导致的泄漏问题，具有较好的可靠性和稳定性。

磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成概括如下:
一、磁力泵的工作原理
1. 磁力泵利用了电磁铁的吸引作用。

2. 当电磁铁通电磁化时,将吸引钢球上升。

3. 当断电时,钢球下落。

电磁铁周期性地通断电,带动钢球上下运动。

4. 钢球在管道内上下运动,带动流体向上输送。

二、磁力泵的基本结构
1. 泵体:U形倾斜管道,内装有多颗钢球。

2. 电磁铁:设置在管道下部,周期性闭合吸引钢球。

3. 进出口:管道下端为流体进口,上端接出口。

4. 传感开关:检测钢球运动控制电磁铁通断电。

5. 电源系统:为电磁铁提供工作电流。

三、磁力泵的工作原理特点
1. 简单可靠,无滑动密封件,维护方便。

2. 流量及扬程可调节,使用灵活。

3. 可输送高温、易结垢等不同介质。

4. 流体无污染,适合食品、医药等行业。

5. 体积小,不占空间。

四、磁力泵的设计注意事项
1. 电磁铁通断电参数的控制。

2. 钢球数目及材质的选择。

3. 泵体倾角度的确定。

4. 传感开关的控制精度。

5. preventing干燥烧损。

磁力泵由简单零部件构成,利用电磁原理实现流体输送,具有结构简单、无污染等优点,应用范围广泛。

磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法一、磁力泵工作原理与结构特点及注意事项：（一）、磁力泵工作原理：1、将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

2、当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低。

3、当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

4、去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

5、于是磁体产生运动，带动磁转子旋转。

（二）、结构特点：1、永磁体泵阀：由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

2、隔离套泵阀：⑴、在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

⑵、当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。

⑶、选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。

3、冷却润滑液流量的控制：⑴、泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。

⑵、冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。

⑶、当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。

⑷、当介质为水或水基液时，可使环隙区域的温升维持在3-5℃。

⑸、当介质为烃或油时，可使环隙区域的温升维持在5-8℃。

4、滑动轴承：⑴、磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。

⑵、由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。

⑶、由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。

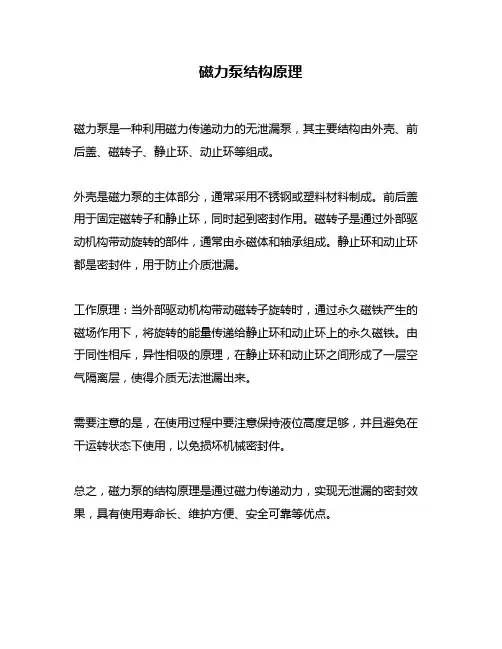

磁力泵结构原理
磁力泵是一种利用磁力传递动力的无泄漏泵，其主要结构由外壳、前后盖、磁转子、静止环、动止环等组成。

外壳是磁力泵的主体部分，通常采用不锈钢或塑料材料制成。

前后盖用于固定磁转子和静止环，同时起到密封作用。

磁转子是通过外部驱动机构带动旋转的部件，通常由永磁体和轴承组成。

静止环和动止环都是密封件，用于防止介质泄漏。

工作原理：当外部驱动机构带动磁转子旋转时，通过永久磁铁产生的磁场作用下，将旋转的能量传递给静止环和动止环上的永久磁铁。

由于同性相斥，异性相吸的原理，在静止环和动止环之间形成了一层空气隔离层，使得介质无法泄漏出来。

需要注意的是，在使用过程中要注意保持液位高度足够，并且避免在干运转状态下使用，以免损坏机械密封件。

总之，磁力泵的结构原理是通过磁力传递动力，实现无泄漏的密封效果，具有使用寿命长、维护方便、安全可靠等优点。

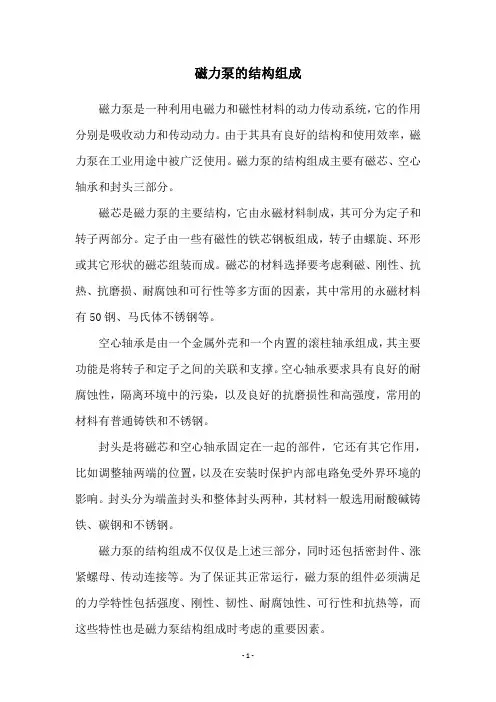

磁力泵的结构组成
磁力泵是一种利用电磁力和磁性材料的动力传动系统，它的作用分别是吸收动力和传动动力。

由于其具有良好的结构和使用效率，磁力泵在工业用途中被广泛使用。

磁力泵的结构组成主要有磁芯、空心轴承和封头三部分。

磁芯是磁力泵的主要结构，它由永磁材料制成，其可分为定子和转子两部分。

定子由一些有磁性的铁芯钢板组成，转子由螺旋、环形或其它形状的磁芯组装而成。

磁芯的材料选择要考虑剩磁、刚性、抗热、抗磨损、耐腐蚀和可行性等多方面的因素，其中常用的永磁材料有50钢、马氏体不锈钢等。

空心轴承是由一个金属外壳和一个内置的滚柱轴承组成，其主要功能是将转子和定子之间的关联和支撑。

空心轴承要求具有良好的耐腐蚀性，隔离环境中的污染，以及良好的抗磨损性和高强度，常用的材料有普通铸铁和不锈钢。

封头是将磁芯和空心轴承固定在一起的部件，它还有其它作用，比如调整轴两端的位置，以及在安装时保护内部电路免受外界环境的影响。

封头分为端盖封头和整体封头两种，其材料一般选用耐酸碱铸铁、碳钢和不锈钢。

磁力泵的结构组成不仅仅是上述三部分，同时还包括密封件、涨紧螺母、传动连接等。

为了保证其正常运行，磁力泵的组件必须满足的力学特性包括强度、刚性、韧性、耐腐蚀性、可行性和抗热等，而这些特性也是磁力泵结构组成时考虑的重要因素。

本文介绍了磁力泵的结构组成，它主要由磁芯、空心轴承和封头三部分组成。

在组装磁力泵时，必须充分考虑设备的力学特性，同时选择正确的材料，使磁力泵能够正常运行，从而达到预期的工作效果。

立式磁力泵结构和工作原理立式磁力泵是一种无泄漏、无污染的新型泵类产品，广泛应用于化工、医药、食品等行业。

其结构和工作原理是其性能和应用的关键部分。

本文将深入探讨立式磁力泵的结构和工作原理。

一、立式磁力泵的结构1. 泵体：立式磁力泵的泵体通常由进口、出口和泵体壳体构成。

泵体壳体内部设有磁环装置，用于传递驱动力和泵效。

2. 磁耦合装置：磁力泵的关键部分之一，由外部驱动电机辅助配合内部转子和外部转子相连接，并通过磁力传递转动动力。

3. 电机：用于传递到磁力传动槽中的转动力，从而实现泵的正常工作。

4. 外部转子：在泵体内与内部转子相连接，负责转动并产生相应的磁场，从而推动内部转子产生运动。

5. 内部转子：位于泵体内部，由外部转子的磁力作用实现与外部转子的同步旋转，从而实现泵体内介质的输送功用。

6. 密封装置：泵体的关键部件之一，用于保证泵体内介质不泄漏，并保证泵体外部与介质几乎无接触。

7. 轴承：支撑内部转子与外部转子的转动部件。

不同的立式磁力泵通过特殊设计的轴承结构和材料选择，增强泵的稳定性和可靠性。

8. 冷却装置：用于泵体的冷却和保护，保障泵的长期稳定运行。

以上是立式磁力泵的基本结构组成部分，不同品牌和型号的立式磁力泵可能会有所差异。

下面将介绍立式磁力泵的工作原理。

二、立式磁力泵的工作原理立式磁力泵是利用磁力传动原理，无须机械密封和填料密封，通过外部磁体和内部磁体的相互作用实现输送介质的泵类产品。

其工作原理具体如下：1. 电机传动电机通过轴向传动或联轴传动带动外部转子转动，外部转子的旋转将产生一个磁场。

2. 磁力传递外部转子的磁场将穿透泵体的隔离屏幕，影响内部转子上的磁铁，使内部转子受到同向磁力作用并产生旋转。

3. 介质输送内部转子与外部转子同步转动，内部转子的旋转将产生离心力，将介质由进口吸入并通过泵体排出，完成介质的输送过程。

4. 密封保护由于立式磁力泵无需机械密封，介质输送过程中不会发生泄漏，保证了系统的安全和环境的清洁。

磁力泵检修方案1 总述1.1 适用范围本规程适用于渭河煤化工集团公司双甲装置区磁力泵的检修和维护。

1.2磁力泵结构及主要零部件材质磁力泵也是离心泵的一种,也是由泵体、泵盖、叶轮、轴、密封件和支架等零部件组成。

但是其轴承采用的是碳化硅轴承，利用介质进行润滑。

泵和电机之间采用无接触进行动力传动的磁力耦合联轴节。

磁力耦合联轴节由内外磁转子组成，隔套将内磁转子及介质与外磁转子隔绝，外磁转子由电机驱动，转动时利用磁耦合特性带动内磁转子旋转，内磁转子带动泵轴及叶轮旋转作功。

主要零部件材质：叶轮：1Cr18Ni9Ti 轴：1Cr18Ni9Ti 轴套：1Cr18Ni9Ti轴承：碳化硅陶瓷止推盘：1Cr18Ni9Ti 内外磁转子：33UH钕铁硼2 检修用工具、备件、图表2.1 检修用专用工具1）外转子拆卸工具（拉模或千斤顶）2.2 检修用备件应根据拆检过程中发现部件损伤的情况适时地更换合适的备件，但下列类型易损件应在检修前准备充足，以备检修之用:1）轴、叶轮、口环2）轴承(全套)、轴套(全套)、止推环、静密封圈3）磁力耦合联轴节2.3 检修所用记录图表等(附后)1）FFC型磁力泵总装图（1页）2）CW型磁力泵总装图（1页）3）磁力泵检修用图表（1页）3 拆装程序3.1 检修前注意事项3.1.1 检修前应对检修人员进行技术交底，要求检修人员熟悉所检修的设备的结构原理、检修所用的图纸、检修方案的内容和技术标准。

3.1.2检修前必须确认工器具(特别是专用工具)、备品备件、消耗材料齐全，质量不合格的材料、备件不允许使用。

3.1.3 检修前生产工艺负责人必须亲自对断液、断电、排放、隔离、冲洗以及安全防护措施进行检查，并签署设备检修移交手续。

3.1.4 定好主修人员、技术负责人及工艺方面的配合人。

3.1.5 解体前要做好各个零部件（包括泵体上所连接管）的复位标记；组装前必须检测检修图表上规定的所有跳动量、公差以及其它所有检修参数，并保证符合制造商的要求。

磁力泵的结构组成及使用与维修磁力泵的结构组成(本文源自阳光泵业磁力泵由泵、磁力联轴器和驱动电机三部分组成。

泵轴的左端装有叶轮，右端装有内磁转子，泵轴由滑动轴承支承。

托架联接泵和电机并保证内外磁转子的位置精度。

当电机驱动外磁转子旋转时，磁场通过空气气隙和隔(离)套，带动内磁转子同步旋转，从而带动叶轮旋转。

、泵泵一般选用耐腐蚀、高强度的工程塑料、刚玉陶瓷、不锈钢等作为制作材料，具有良好的耐腐蚀性能，并可以使被输送的介质免受污染。

如CQB系列磁力泵的接触被输送液体部分是由抗化学品的氟塑料合金制造。

氟塑料合金由可热塑加工的超高分子量聚全氟乙丙烯和一种以上其他塑料共混组成，可加人填料。

如由超高分子量聚全氟乙丙烯和聚四氟乙烯组成的塑料合金，前者占重量比为%一%，后者占重量比为%一%，采用干粉共磨或干粉湿法共磨的共混方法制造。

用热压或冷压烧结等方法加工成各种制品，克服了聚四氟乙烯冷流和易变形缺点，可延长使用寿命。

磁力泵的轴承是浸没在输送介质中，并用输送介质润滑和冷却。

国内较为常用的轴承多为石墨和增强塑料。

石墨特别是浸渍石墨具有良好的自润滑性、耐热腐蚀、摩擦系数低、应用范围很广，但石墨较脆，强度也较低，对轴的弯曲和局部过载很敏感，应特别注意。

以钢为基体、多孔性青铜为中间层、塑料为表面层的三层复合轴承抗压强度高、摩擦系数小、尺寸稳定，消音减震，近年来得到应用。

、磁力联轴器磁力联轴器是实现无接触力矩传递从而达到完全无泄漏的关键部件。

一般有圆盘形和圆筒形两种形式。

由于圆盘形联轴器由两个面对面的环形磁体及其中的隔套组成，两个环形磁体之间存在轴向力，尤其在功率较大时，轴向力很大，克服它很棘手，一般较少采用。

圆筒形联轴器包括外磁转子、内磁转子和隔(离)套3个部件，外磁转子与电机相联，并处于大气中，内磁转子与泵轴联成一体，整个转子被包容在泵壳和隔套内并浸没在输送介质中，隔套处在内外转子之间并固定在泵壳体上，使磁力泵壳和隔离套内部形成连通的、完全密封的腔室。

磁力泵的结构特点及使用与维修磁力泵是一种利用磁力耦合驱动无泄漏、密封性能好的泵，其结构特点主要包括磁力耦合装置、泵体、泵轴、叶轮、静密封件和动密封件等。

磁力耦合装置是磁力泵的核心部件，将电动机的转动与泵体之间的转动相隔离，通过磁力的作用实现动力传输。

该装置由外磁体、内磁体和绝缘套等组成，外磁体通过电动机驱动转动，内磁体则与泵轴相连，通过磁力对外磁体传递力矩，从而实现泵的工作。

泵体是磁力泵的主要承载部件，一般采用金属材料制成，具有良好的刚性和耐腐蚀性。

泵体内部包含进口和出口，通过这两个通道使介质流动，同时泵体内还设置了静密封件和动密封件，用于保证泵的密封性能。

泵轴连接磁力耦合装置和叶轮，起到传递动力的作用。

泵轴一般由优质的不锈钢材料制成，具有良好的耐腐蚀性和强度。

对于长轴泵来说，为了降低挠度，还会在中间设有轴套，以增加强度和刚性。

叶轮是转动部件，一般为闭式设计，可以使介质通过旋转的叶片产生离心力，从而将介质输送出去。

叶轮一般由金属材料制成，具有良好的耐腐蚀性和刚性。

静密封件和动密封件主要用于保证磁力泵的密封性能。

静密封件一般位于泵体和泵轴之间，通过填料或橡胶O型圈等材料实现密封。

动密封件一般位于泵轴和动密封室之间，通过机械密封或者磁力密封等方式保证泵内介质不外泄。

磁力泵的使用注意事项包括以下几点：1.避免介质温度过高，超过磁力泵规定的使用范围，以免造成泵体变形或磁力耦合装置破坏。

2.避免介质含固体颗粒或纤维物质，以免堵塞泵体和叶轮，影响泵的正常工作。

3.在使用过程中需定期检查密封件的密封性能，及时更换磨损或老化的密封件，保证泵的密封性能。

4.泵的安装时应遵循安装说明，保证泵体固定稳定，以免因振动造成泵损坏。

在维修磁力泵时，首先需要将电源切断，断开泵与管道的连接。

然后拆卸泵体，检查叶轮和轴承是否磨损，如有磨损需及时更换。

同时检查磁力耦合装置的状态，如有磁体损坏或绝缘套老化，也需要进行更换。

维修完成后，需要进行泵的调试和试运行，确保泵的工作正常。

磁力泵的结构组成
磁力泵是一种流体动力传动设备，它的结构组成由两个主要部分组成，即气体室和电磁阀。

气体室是磁力泵的主要部分，它的作用是将一定压力的气体在一定的间隔时间内向外排出，从而产生启动动力。

气体室的结构一般分为两部分，一部分是活塞，另一部分是空气室。

空气室是由一个布尔箱和一个膜片组成，膜片能够将活塞带动，使活塞随着膜片的移动而拉伸和收缩。

活塞与空气室之间有一个排气口，当活塞移动时，它会在排气口开启时，将气体排出，从而产生动力，将气体室内的气体排出。

磁力泵的另一部分是电磁阀，它是磁力泵的活动部件，由磁铁、导线、调节器和电子控制组成。

当电磁阀的磁铁受到外界电磁场的影响时，它会发生位移，改变调节器的位置，从而改变电子控制系统中信号的传输顺序，使气体室内的气体经受活塞的排出而产生动力。

磁力泵的结构组成还包括轴承、压板、安装座等其他部件，它们的作用是承受磁力泵的重量，使其可以按照设计的特性运行，从而实现所需的动力传动效果。

综上所述，磁力泵的结构组成主要包括气体室、电磁阀、轴承、压板、安装座等组件，它们的作用是利用外力产生内力，将气体室内的气体按照一定的顺序向外排出，从而产生动力，实现磁力泵的动力传动作用。

磁力泵结构
磁力泵是一种能将电能转换成流体能的装置，该装置的基本结构可以分为三个部分：动力部分、流体部分和磁力部分。

动力部分主要由电机、变速器、驱动箱等构成，其中电机主要负责将电能转换成机械能，变速器负责改变驱动电机的转速，驱动箱负责将机械能转换成流体流动能，它与电机、变速器相连，使磁力泵获得机械力。

流体部分一般由泵体、密封系统、进水口、出水口以及连接、密封件组成，以便完成将流体进行压力或流量调节的任务。

泵体内的叶轮负责将流体吸入并将其压缩，以达到调节的目的。

外壳内设置，使进水口水流可以流入泵体，被叶轮吸入，并在出水口排出。

磁力部分包括一个交流电动机和一个磁力轮，电动机主要负责产生旋转磁场，而磁力轮则利用旋转磁场将机械能量转换成流体流动能。

磁力泵还设有调节和安全装置，以确保性能完整，并保证能量调节精确可靠，满足用户的不同需求。

以上便是磁力泵的基本结构，该装置结构紧凑、经济、安全可靠，可以将电能转换成流体能，广泛应用于国内外的石油、冶金、化工等行业。

磁力泵在工业界的使用，为将有限的电能转换成有效的流体流动能，提高生产效率提供了良好的性能指标。

- 1 -。

磁力泵的基本组成磁力泵是一种利用磁力驱动的无泄漏、无泵轴密封的离心泵。

它由电机、磁力耦合器、泵体和叶轮等部分组成。

下面将依次介绍磁力泵的基本组成。

一、电机磁力泵的电机是整个系统的驱动力源，通常采用三相异步电动机。

电机通过轴与泵的磁力耦合器相连，将电能转化为机械能，驱动泵体内的叶轮旋转。

二、磁力耦合器磁力耦合器是磁力泵的核心部件，它将电机的旋转力转化为泵体内叶轮的旋转力，实现泵的工作。

磁力耦合器由外磁转子、内磁转子和隔离套管组成。

外磁转子与电机轴相连，内磁转子与泵体内的叶轮相连。

通过磁力作用，外磁转子的旋转力可以传递给内磁转子，使叶轮旋转。

三、泵体泵体是磁力泵的主要承载部件，通常由不锈钢等耐腐蚀材料制成。

泵体内部设置有进口和出口，用于吸入和排出液体。

泵体内部的叶轮与磁力耦合器相连，叶轮的旋转产生离心力，推动液体流动。

四、叶轮叶轮是磁力泵的关键部件，它负责将电机提供的动力转化为流体的动能，推动液体流动。

叶轮通常由不锈钢等材料制成，具有一定的几何形状，如离心式、混流式等。

根据泵的使用要求，可以选择不同类型的叶轮。

五、密封装置磁力泵的密封装置是其与外界隔离的重要部分，它保证了泵的工作过程中不会发生泄漏。

由于磁力泵的磁力耦合器能够实现无泄漏传动，因此不需要传统的泵轴密封装置。

但为了确保泵体内外的介质不发生交叉污染，通常在进出口处设置了机械密封或填料密封。

六、辅助部件磁力泵还包括一些辅助部件，如轴承、冷却系统和控制装置等。

轴承支撑着泵体和叶轮的旋转，保证泵的稳定工作。

冷却系统可以降低泵体的温度，避免因过热而影响泵的使用寿命。

控制装置可以监测泵的运行状态，及时发现故障并采取相应措施。

总结：磁力泵的基本组成包括电机、磁力耦合器、泵体、叶轮、密封装置和辅助部件。

电机提供驱动力源，磁力耦合器将电能转化为机械能，泵体和叶轮推动液体流动，密封装置确保泵的无泄漏运行，辅助部件保证泵的稳定工作。

磁力泵以其无泄漏、无泵轴密封的特点，在化工、医药、冶金等领域得到广泛应用。

氟塑料磁力泵是一种特殊类型的离心泵，主要由以下几个部分组成：
泵壳（静态外壳）：泵壳是磁力泵的外壳，通常采用氟塑料（如聚四氟乙烯，PTFE）制成，具有优异的耐腐蚀性和化学稳定性。

泵壳包含进出口管道和密封装置。

叶轮（动态内部部件）：叶轮是磁力泵的主要工作部件，通常由氟塑料或其他耐腐蚀材料制成。

它通过电机驱动，旋转产生离心力，将液体从进口抽吸并通过出口排出。

磁耦合装置：磁耦合装置是磁力泵的核心部分，它通过磁力传递转动力矩，将电机的旋转动力传递给叶轮。

这种设计避免了传统泵中的轴封，防止泵内液体泄漏，保持了氟塑料磁力泵的完全密封性。

电机和外部控制系统：氟塑料磁力泵通常由一个电机驱动，可以是电动机或气动驱动器。

控制系统可用于控制泵的启停、调节流量等操作。

密封装置：磁力泵的密封装置用于保持泵的完全密封性，防止泄漏。

常见的密封形式包括静密封和动密封，其中动密封通常采用氟塑料制成。

设备工程：磁力泵的结构1、磁力耦合器磁力传动由磁力耦合器来完成。

磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件，是磁力泵的核心部件。

磁力耦合器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。

磁力耦合器应在规定的环境条件下适用于户外启动和连续操作，不应出现脱耦和退磁现象。

（1）内、外磁钢内磁钢应用粘合剂牢固地固定在导环上，并用包套将内磁钢和介质隔离。

包套最小厚度应为0.4mm，其材料应选用非磁性的材料，并适用于输送的介质。

外磁钢也应用粘合剂牢固地固定在外磁钢环上。

为防止装配时外磁钢的损坏，外磁钢内表面最好也应覆以包套。

同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料；扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料，或铝镍钴磁性材料。

钕铁硼的磁能积高于钐钴，缺点是使用温度仅为120℃，且磁稳定性相对较差。

钐钴的磁传动效率和磁能积高，并具有极强的抗退磁能力。

用于磁力泵的钐钴通常有两种，钐钴1.5级Sm1Co5和2.17级S㎡Co17.钐钴1.5级含钐35%，钴65%，最高使用温度250℃，居里温度523℃；钐钴2.17级含钐25%，钴50%，钛、铁等25%，其最高使用温度达350℃，居里温度750℃。

（2）隔离套隔离套也称隔离罩或密封套，位于内、外磁钢之间，将内、外磁钢完全隔开，介质封闭在隔离套内。

隔离套的厚度与工作压力和使用温度有关，太厚，则增加内、外磁钢的间隙尺寸，从而影响磁传动效率；太薄，则影响强度。

隔离套有金属和非金属两种，金属隔离套存在涡流损失，非金属隔离套无涡流损失。

金属隔离套应选用高电阻率的材料，如用哈氏合金、钛合金等，也可选用奥氏体不锈钢，其厚度一般应大于或等于1.0mm。

对于小功率的磁力泵，且使用温度较低时，其隔离套也可考虑采用非金属材料，如塑料或陶瓷等。

2、滑动轴承（1）碳化硅陶瓷磁力泵一般采用碳化硅陶瓷轴承。

为防止游离的硅离子进入介质，一般应要求采用纯烧结的级碳化硅。
