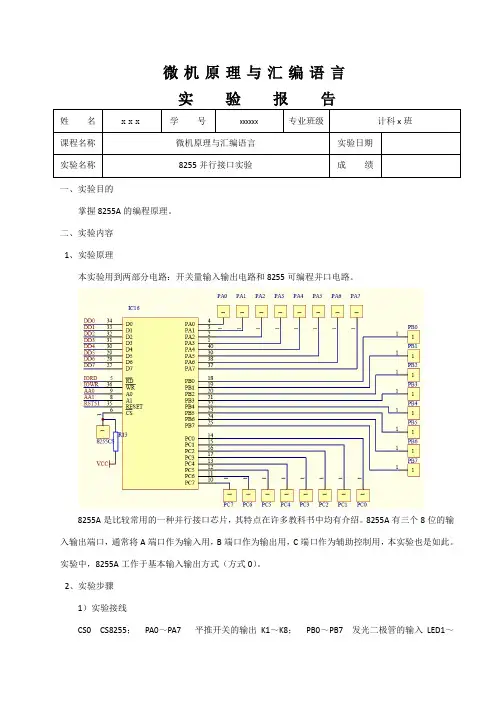

实验二 8255A并行接口实验

微机原理与汇编语言实验报告姓名x x x学号xxxxxx专业班级计科x班课程名称微机原理与汇编语言实验日期实验名称8255并行接口实验成绩一、实验目的掌握8255A的编程原理。

二、实验内容1、实验原理本实验用到两部分电路：开关量输入输出电路和8255可编程并口电路。

8255A是比较常用的一种并行接口芯片，其特点在许多教科书中均有介绍。

8255A有三个8位的输入输出端口，通常将A端口作为输入用，B端口作为输出用，C端口作为辅助控制用，本实验也是如此。

实验中，8255A工作于基本输入输出方式（方式0）。

2、实验步骤1）实验接线CS0CS8255；PA0～PA7平推开关的输出K1～K8；PB0～PB7发光二极管的输入LED1～LED8。

2）编程并全速或单步运行。

3）全速运行时拨动开关，观察发光二极管的变化。

当开关某位置于L时，对应的发光二极管点亮，置于H时熄灭。

3、实验结果程序全速运行后，逻辑电平开关的状态改变应能在LED上显示出来。

例如：K2置于L位置，则对应的LED2应该点亮。

三、实验源码及框图assume cs:codecode segment publicorg 100hstart: mov dx,04a6h ;控制寄存器地址mov ax,90h ;设置为A口输入，B口输出out dx,axstart1: mov dx,04a0h ;A口地址in ax,dx ;输入mov dx,04a2h ;B口地址out dx,ax ;输出jmp start1code endsend start四、练习键盘接口实验。

请阅读实验指导手册，根据实验台键盘电路结构，设计实验，编制程序实现键盘的按键识别，并将其代码通过Led指示灯显示。

练习键盘框图：实验源码：assume cs:codecode segment publicorg 100hTimer = 10;延时常量;设置行线接输出端口，列线接输入端口start:mov dx,04a6h;控制端写控制字，设置为A口输入，B口输出mov al,90hout dx,alWait:mov al,00hmov dx,04a2hout dx,al ; 往所有行线上输出低电平movin al,dx ; 读取列值cmp al,0ffh ;是否有列线为低电平jz wait ;否,则循环等待done: call delay ;是,则延迟去抖动mov cx,8 ;行数送CXkey2:mov al,0mov dx,04a2h ;B口作为输出out dx,al ;设置行线全为低mov dx,04a0h ;A口作为输入in al,dx ;读取列值cmp al,0ffhjz key2 ;无闭合键，循环等待push ax ;有闭合键，保存列值push ax;设置行线接输入端口，列线接输出端,A口输出，B口输入mov dx,04a6hmov al,82hout dx,almov dx,04a0h ;A口输出pop axout dx,al;输出列值mov dx,04a2h ;B口输入in al,dx ;读取行值pop bx ;组合行列值mov ah,bl ;此时，al＝行值，ah＝列值mov si,offset table ;table保存键盘行列值mov di,offset char ;char保存键代码值mov cx,24 ;cx＝键的个数key3:cmp ax,[si];与键值比较jz key4 ;相同，说明查到inc si ;不相同，继续比较inc siinc diloop key3jmp start ;全部比较完无相同则再进行扫描一遍jmp wait ;全部比较完，仍无相同，说明是重键key4:mov al,[di];获取键代码送ALpush ax;判断按键是否释放，没有则等待call delay ;按键释放，延时消除抖动;后续处理;将代码值输给小灯mov dx,04a6h;控制寄存器地址mov ax,0080h ;设置C口输出out dx,axmov dx,04a4h ;将键代码从C口输出送给小灯pop axout dx,aldelay procpush bxpush cxmov bx,timer;外循环次数由timer确定delay1: xor cx,cxdelay2: loop delay2 ;内循环dec bxjnz delay1pop cxpop bxretdelay endp;键盘的行列值表table dw 0fefeh ;键1的行列值（键值）dw 0fefdh ;键2的行列值dw 0fefbh ;键3的行列值dw 0fe07h ;键4的行列值dw 0fedfh ;键6的行列值dw 0febfh ;键7的行列值dw 0fe7fh ;键8的行列值dw 0fdfeh ;键9的行列值dw 0fdfdh ;键10的行列值dw 0fdfbh ;键11的行列值dw 0fd07h ;键12的行列值dw 0fdefh ;键13的行列值dw 0fddfh ;键14的行列值dw 0fdbfh ;键15的行列值dw 0fd7fh ;键16的行列值dw 0fbfeh ;键17的行列值dw 0fbfdh ;键18的行列值dw 0fbfbh ;键19的行列值dw 0fb07h ;键20的行列值dw 0fbefh ;键21的行列值dw 0fbdfh ;键22的行列值dw 0fbbfh ;键23的行列值dw 0fb7fh ;键24的行列值……;S25、S26其他键的行列值;键盘的键代码表char db 30h ;键1的代码值db 31h ;键2的代码值db 32h ;键2的代码值db 33h ;键3的代码值db 35h ;键5的代码值db 36h ;键6的代码值db 37h ;键7的代码值db 38h ;键8的代码值db 39h ;键9的代码值db 41h ;键A的代码值db 42h ;键B的代码值db 43h ;键C的代码值db 44h ;键D的代码值db 45h ;键E的代码值db 46h ;键F的代码值db 61h ;键a的代码值db 62h ;键b的代码值db 63h ;键c的代码值db 64h ;键d的代码值db 65h ;键e的代码值db 66h ;键f的代码值db 67h ;键g的代码值db 68h ;键h的代码值……;S25、S26其他键的代码值code endsend start实验现象：按相应的键，LED灯会显示相应的代码。

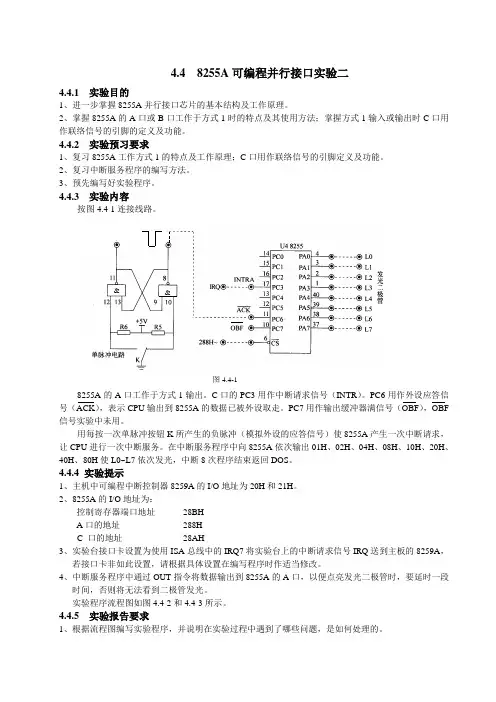

4.4 8255A可编程并行接口实验二4.4.1 实验目的1、进一步掌握8255A并行接口芯片的基本结构及工作原理。

2、掌握8255A的A口或B口工作于方式1时的特点及其使用方法；掌握方式1输入或输出时C口用作联络信号的引脚的定义及功能。

4.4.2 实验预习要求1、复习8255A工作方式1的特点及工作原理；C口用作联络信号的引脚定义及功能。

2、复习中断服务程序的编写方法。

3、预先编写好实验程序。

4.4.3 实验内容按图4.4-1连接线路。

& &图4.4-18255A的A口工作于方式1输出。

C口的PC3用作中断请求信号（INTR）。

PC6用作外设应答信号（ACK），表示CPU输出到8255A的数据已被外设取走。

PC7用作输出缓冲器满信号（OBF），OBF 信号实验中未用。

用每按一次单脉冲按钮K所产生的负脉冲（模拟外设的应答信号）使8255A产生一次中断请求，让CPU进行一次中断服务。

在中断服务程序中向8255A依次输出01H、02H、04H、08H、10H、20H、40H、80H使L0 L7依次发光，中断8次程序结束返回DOS。

4.4.4 实验提示1、主机中可编程中断控制器8259A的I/O地址为20H和21H。

2、8255A的I/O地址为：控制寄存器端口地址28BHA口的地址288HC 口的地址28AH3、实验台接口卡设置为使用ISA总线中的IRQ7将实验台上的中断请求信号IRQ送到主板的8259A，若接口卡非如此设置，请根据具体设置在编写程序时作适当修改。

4、中断服务程序中通过OUT指令将数据输出到8255A的A口，以便点亮发光二极管时，要延时一段时间，否则将无法看到二极管发光。

实验程序流程图如图4.4-2和4.4-3所示。

4.4.5 实验报告要求1、根据流程图编写实验程序，并说明在实验过程中遇到了哪些问题，是如何处理的。

2、总结8255A工作方式1的特点及使用方法。

3、写出实验小结，内容包括实验心得（收获）、不足之处或今后应注意的问题等。

微机原理实验报告实验题目：可编程并行接口8255一、实验目的1、掌握8255的基本输入输出和PC端口位控的工作方式及应用编程。

2、掌握8255的典型应用电路接法。

二、实验知识回顾8255控制字1、控制方式2、C端口置位复位控制字三、实验内容1、 8255流水灯显示，首先用逻辑电平开关预置一个数字，从A口读入，写入01H到C端口上，左移一次在进行输出，A口读入数据作为左移次数，这样循环下去，从而实现流水灯的显示。

2、用PC端口位控制法控制LED灯，依次点亮LED灯。

四、实验器材微机原理实验箱1个电脑（带TPC-USB软件）1台插线若干五、实现过程1、8255流水灯显示（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,90h ;方式0A口输入C口输出out dx,al ;mov dx,io8255a ;A口的地址存入dxin al,dx ;从dx也就是A口读入数据mov la,al ;读入的数据暂存在la变量mov dx,io8255c ;C口的地址存入dxmov al,01h ;将寄存器最低位置零out dx,al ;置位后的值输入给dx，也就是C口mov lb,al ;置位后的值暂存于变量lbloop1:call delaymov al,la ;将A口数据写入CX用以计数mov ch,00hmov cl,laloop2:call delaymov al,lbrol al,1 ;在寄存器内进行位移操作mov lb,al ;将操作后的结果重新写入变量al，为后面调用做准备mov dx,io8255c ;dx代表C口的地址out dx,al ;将al中存储的值写入dx，即C口mov ah,1 ;选择dos的模式为从键盘读取数据int 16h ;进入中断jnz quit ;ZF为0则跳到quitdec cx ;计数器减一jnz loop2 ;若cx！=0，跳到loop2quit:mov ax,4c00h ;结束程序并退出int 21hdelay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start2、位控设置C口输出点亮LED（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,00001111b ;位控设置C口最高位为1out dx,almov cx,7 ;剩余未点亮灯数为7 loop1:call delaydec aldec alout dx,aldec cxjnz loop1delay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start（3）实验结果图六、小结通过本次试验，我进一步了解了8255的可编程性，以及如何正确的通过程序控制8255，也更加熟悉了8255 C 端口的位控输出。

8255并口实验８２５５Ａ并行口实验（一）目的1. 掌握8255A和微机接口方法。

2. 掌握8255A的工作方式和编程原理。

８２５５Ａ并行口实验（一）内容1、实验原理如实验原理图5－8所示，PC口8位接8个开关K1~ K8，PB口8位接8个发光二极管，从PC口读入8位开关量送PB口显示。

拨动K1~ K8，PB口上接的8个发光二极管L1~ L8对应显示K1~ K8的状态。

图5－82、实验线路连接（1）8255A芯片PC0~ PC7插孔依次接K1~ K8。

（2）8255A芯片PB0~PB7插孔依次接L1 ~ L8。

（3）8255A的CS插孔接译码输出070H－07FH插孔。

3、实验步骤(1) 按图5－8连好线路。

(2) 运行实验程序。

在系统显示"DVCC－86H"状态下，按任意键，显示器显示"－"。

按GO键，显示"1000 XX"输入F000 ：B160再按EXEC键，在DVCC－8086H显示上显示器"8255－1"，同时拨动K1~K8，L1~L8会跟着亮灭。

CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0073HIOCPT EQU 0072HIOBPT EQU 0071HCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HSTART: JMP IOLEDIOLED: CALL FORMA TCALL LEDDISPMOV AL,89HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPTIN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,0FFFFHDELAY: LOOP DELAYJMP IOLED1LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+DA TA1]MOV DX,DA TAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETFORMA T: MOV BX,0MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],6D6DHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BHRETCODE ENDSEND START８２５５Ａ并行口实验（二）目的掌握通过8255A并行口传输数据的方法，以控制发光二极管的亮与灭。

4.2 8255A可编程并行口实验1. 实验目的（1）掌握并行接口芯片8255A和微机接日的连接方法。

（2）掌握并行接口芯片8255A的工作方式及其编程方法。

2. 实验内容（l）实验原理。

实验原理如图4-I所示, PC口8位接8个开关K1一K8, PB口8位接8个发光二极管, 从PC口读入8位开关量送PB口显示。

拨动K1~K8,PB口上接的8个发光二极管LO~L7对应显示KI~KS的状态。

（2）实验线路连接。

1)8255A芯片PC0-PC7插孔依次接K1~K8。

2)8255A芯片PB0~PB7插孔依次接L0-L7。

3)8255A的CS插孔CS_8255接译码输出Y7插孔。

3. 实验软件框图参考流程图如图4-2所示。

4. 实验步骤（1）按图4-1连好线路。

（2）运行实验程序。

在数码管上显示“8255-1", 同时拨动K1~K8, L0~L7会跟着亮灭。

5. 实脸软件参考程序请参见本书电子课件, 文件名为H8255-1.ASM。

CODE SEGMENT ASSUME CS:CODE IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H START: MOV CX,8FFFH DELAY0:LOOP DELAY0MOV AL,89H MOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY:LOOP DELAYJMP IOLED1 CODE ENDSEND START6. 思考题（1）修改程序实现一个开关控制2个或3个灯亮灭。

IOLED1: MOV BL,ALMOV CX,4ROL AL,CXADD AL,BLMOV CX,8FFFHDELAY:LOOP DELAYJMP IOLED1（2）添加延时程序, 去掉开关连线, 实现8个灯循环亮灭。

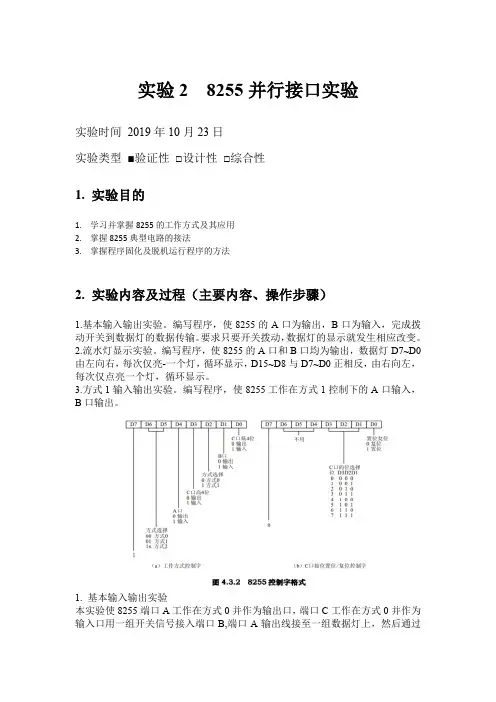

实验2 8255并行接口实验实验时间2019年10月23日实验类型■验证性□设计性□综合性1.实验目的1.学习并掌握8255的工作方式及其应用2.掌握8255典型电路的接法3.掌握程序固化及脱机运行程序的方法2. 实验内容及过程（主要内容、操作步骤）1.基本输入输出实验。

编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2.流水灯显示实验。

编写程序，使8255的A口和B口均为输出，数据灯D7~D0由左向右，每次仅亮-一个灯，循环显示，D15~D8与D7~D0正相反，由右向左，每次仅点亮一个灯，循环显示。

3.方式1输入输出实验。

编写程序，使8255工作在方式1控制下的A口输入，B口输出。

1. 基本输入输出实验本实验使8255端口A工作在方式0并作为输出口，端口C工作在方式0并作为输入口用一组开关信号接入端口B,端口A输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。

具体实验步骤如下(1)实验接线图如图4.3.4所示，按图连接实验线路图。

（实际实验改为C为输入，A为输出，相应实际接线图改为下图所示）(2)编写实验程序，经编译、连接无误后装入系统。

(3)运行程序，改变拨动开关，同时观察LED显示，验证程序功能。

3. 测试数据及实验结果4. 实验分析及总结（主要考察内容）1.控制字格式决定了哪个端口为输入，哪个为输出，将D0-D7 8个控制字视为一个16进制数，再将其送入AX的高八位，就实现了端口的输入输出控制，而AX 的低八位没有使用2.A、B、C口和控制寄存器的地址后面*2是指地址第一位没有用教师评阅评价指标：实验目的、操作步骤、设计、算法、程序结构、实验结果、实验分析、实验总结。

XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)方式0练习实验：A，B口方式0输出，C口输入。

K0上推：16个LED灯从左到右流水。

K1上推：16个LED等从右向左流水。

K2上推：中间向两侧流水。

K3上推：两侧向中间流水。

(2)方式1练习实验：A口方式1输出，B口不用，C口控制口，每按KK1开关一下，LED灯流水一下，8次后程序结束。

1.2 实验要求本次实验中2个子实验的实验要求如下：(1)方式0练习实验：要求A，B口以方式0输出，并且C口输入。

当K0上推的时候，16个LED灯从左到右流水。

当K1上推的时候，16个LED等从右向左流水。

当K2上推的时候，16个LED灯从中间向两侧流水。

当K3上推的时候，16个LED灯从两侧向中间流水；(2)方式1练习实验：要求A口以方式1输出，C口作为控制口。

要求每当按KK1开关一下，LED灯流水一下，按8次后程序结束。

二、实验原理与硬件连线2.1 实验原理I/OPA7-PA0I/OPC7-PC4I/OPC3-PC0I/OPB7-PB0D0-D7图3-1 8255内部结构及外部引脚图并行接口是以数据的字节为单位与I/O设备或被控制的对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0—基本输入/输出方式、方式1—选通输入/输出方式、方式2—双向选通工作方式。

8255的内部结构及引脚如图3-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。

15 1 0 16 1 1 07 1 1 1图3-2 8255控制字格式8255实验单元电路图如图3-3所示：RD CS A1A0PC7PC6PC5PC4PC0PC1PC2PC3PB0PB1PB2PB3PB4PB5PB6PB7D7D6D5D4D3D2D1D0RST WR PA7PA6PA5PA4图3-3 8255实验单元电路图2.2 硬件连线(1) 方式0练习实验：8255单元中D0~D7分别与系统总线的XD0~XD7相连，A0~A1分别与系统总线的XA1~XA2相连，WR 、RD 、CS 分别与系统总线的IOW#、IOR#、IOY0(0600H)相连，PA0~PA7分别与开关及LED 显示单元的D0~D7相连，PB0~PB7分别与开关及LED 显示单元的D8~D15相连，PC0~PC3分别开关及LED 显示单元的K0~K3相连。

实验二8255A并行接口应用一、实验目的1．掌握8255A的功能及方式0、1的实现2．熟悉8255A与CPU的接口，以及传输数据的工作原理及编程方法。

3．了解七段数码管显示数字的原理。

4．掌握同时显示多位数字的技术。

二、8255应用小结1．8255的工作方式一片8255内部有3个端口，A口可以工作在方式0、方式1或方式2，B口可以工作在方式0、方式1，C口可以工作在方式0。

方式0是基本型输入/输出。

这种方式和外设交换数据时，8255端口与外设之间不使用联络线。

方式1为选通型输入/输出。

用这种方式和外界交换数据时，端口和外设之间要有联络信号。

方式2是双向数据传送，仅A口有这项功能。

当A口工作在方式2时，B口仍可以工作在方式0或方式1，但此时B口方式1只能用查询方式与CPU交换信息。

2. 工作方式选择字8255工作方式选择字共8位（如图），存放在8255控制寄存器中。

最高位D7为标志位，D7=1表示控制寄存器中存放的是工作方式选择字，D7=0表示控制寄存器中存放的是C口置位/复位控制字。

3．C口置/复位控制字8255的C口可进行位操作，即：可对8255C口的每一位进行置位或清零操作，该操作是通过设置C口置/复位字实现的（图8-10）。

C口置/复位字共8位，各位含义如下：3．8255A的控制信号与传输动作的对应关系4．命令字与初始化编程8255有两个命令字，即方式选择控制字和C口置0/置1控制字，初始化编程的步骤是：①向8255控制寄存器写入“方式选择控制字”，从而预置端口的工作方式。

②当端口预置为方式1或方式2时，再向控制寄存器写入“C口置0/置1控制字”。

这一操作的主要目的是使相应端口的中断允许触发器置0，从而禁止中断，或者使相应端口的中断允许触发器置1，从而允许端口提出中断请求。

注意：“C口置0/置1控制字”虽然是对C口进行操作，但是该控制字是命令字，所以要写入控制寄存器，而不是写入C口控制寄存器。

浙江工业大学计算机学院实验报告实验名称 8255并行接口实验姓名徐洁学号 ************班级计科1301班教师雷艳静日期 2015/12/31一、实验内容与要求1.1 实验内容8255方式0实验一：从8255端口C输入数据，再从端口A输出，即TPC-USB平台按逻辑电平开关K0~K7通过编程使端口C接收，然后再通过端口A输出到LED显示电路L0~L7,这样逻辑电平开关的值就可以通过8255芯片显示在LED显示电路上。

8255方式1输出实验：编程实现每按一次单脉冲按钮产生一个正脉冲，使8255产生一次中断，让CPU进行一次中断服务：依次输出01H、02H、04H、08H、10H、20H、40H、80H 使LED显示电路L0~L7依次发光，中断8次结束。

8255方式1输入实验：编程实现每按一次单脉冲按钮产生一个正脉冲使8255产生一次中断请求，让CPU进行一次中断服务，读取逻辑电平开关预置的ASCII码，在屏幕上显示其对应的字符，中断8次结束。

1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码；(2) 要了解8255A并行接口芯片内部结构和外部引脚，理解8255芯片的工作方式和程序设计方法；(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4) 8255方式0实验一：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台上的逻辑电平开关与LED显示电路观察，LED显示的值与逻辑电平开关设的值对应；(5) 8255方式1输出实验：连接PC与TPC-USB平台，用微机实验软件运行程序，手按单脉冲按钮，观察LED显示电路能依次发光，按8次后，中断结束，程序结束；(6) 8255方式1输入实验：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台的逻辑电平开关设置一个ASCII码，按一次单脉冲，屏幕就能显示该ASCII码对应的字符，变更逻辑电平的开关，按一次单脉冲，屏幕就会显示变更的ASCII码对应的字符。

实验6 8255并行接口实验
实验时间2019年12月5日
实验类型■验证性□设计性□综合性
1. 实验目的
1.学习并掌握8255的工作方式及其应用。

2.掌握8255典型应用电路的接法。

2. 实验内容及过程（主要内容、操作步骤）
1.基本输入输出实验。

编写程序，使8255的B口为输出，A口为输入，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

3. 测试数据及实验结果
4. 实验分析及总结（主要考察内容）
启动中断的动作是脉冲开关，因为PC2接的是脉冲开关。

8255A输出的信号可用于CPU提出中断请求。

B端口的方式一需要借用端口C用做联络信号，端口C 还具有中断请求和屏蔽功能
教师评阅
评价指标：实验目的、操作步骤、设计、算法、程序结构、实验结果、实验分析、实验总结。

8255a实验报告8255A实验报告引言：8255A是一种常用的并行接口芯片，广泛应用于各种数字系统中。

本实验旨在通过对8255A的实际应用，深入了解并行接口的原理和操作方法。

一、实验目的本实验旨在通过使用8255A并行接口芯片，实现数字输入输出功能，掌握并行接口的基本原理和操作方法。

二、实验器材1. 8255A并行接口芯片2. 电脑主板3. 逻辑分析仪4. 电压源5. 连接线等三、实验步骤1. 连接实验器材：将8255A芯片与电脑主板通过连接线连接，将逻辑分析仪连接到芯片的相应引脚上。

2. 编写程序：使用汇编语言编写程序，通过控制8255A芯片的寄存器，实现数字输入输出功能。

3. 调试程序：在编写完成后，通过逻辑分析仪对程序进行调试，确保程序的正确性。

4. 运行程序：将程序下载到芯片中，通过逻辑分析仪观察输入输出的结果。

四、实验结果经过调试和运行，实验结果如下：1. 输入功能：通过设置8255A芯片的相应寄存器，实现了数字输入功能。

当外部输入信号变化时，芯片将信号转换为二进制数据，并传输给电脑主板。

2. 输出功能：通过设置8255A芯片的相应寄存器，实现了数字输出功能。

电脑主板将二进制数据传输给芯片，芯片将数据转换为相应的电信号输出到外部设备。

五、实验分析通过本次实验，我们深入了解了8255A并行接口芯片的原理和操作方法。

并行接口芯片是数字系统中重要的组成部分，广泛应用于各种设备和系统中。

掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。

六、实验总结本次实验通过使用8255A并行接口芯片，实现了数字输入输出功能。

通过编写程序、调试和运行，我们深入了解了并行接口的原理和操作方法。

并行接口芯片在数字系统中起着重要的作用，掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。

七、参考文献1. 《8255A并行接口芯片使用手册》2. 《数字系统设计与开发实践》结语：通过本次实验，我们对8255A并行接口芯片有了更深入的了解。

微机原理实验8255并行口实验P A输入、P B输出8255A并行口实验PA输入、PB输出利用LED等显示程序LCD EQU 07FE0HLCDWI EQU LCD+0 ;写命令LCDWD EQU LCD+1 ;写数据LCDRS EQU LCD+2 ;读状态LCDRD EQU LCD+3 ;读数据PA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHcode segmentassume cs:codelin db 0col db 0num db 0dis_num db 0temp0 db 0temp1 db 0count db 0org 1000hstart: MOV DX,PCTLMOV AL,90HOUT DX,ALcall init_lcdmov al,3call delay2mov count,0mov bx,offset tab0mov lin,0mov col,0mov num,16call dis_englishGOON: MOV DX,PAIN AL,DXTEST AL,01HJE GOON1TEST AL,02HJE GOON2TEST AL,04HJZ GOON3TEST AL,08HJE GOON4TEST AL,10HJE GOON5TEST AL,20HJE GOON6TEST AL,40HJE GOON7TEST AL,80HJZ GOON8JMP GOON9GOON1: JMP KEY1GOON2: JMP KEY2GOON3: JMP KEY3GOON4: JMP KEY4GOON5: JMP KEY5GOON6: JMP KEY6GOON7: JMP KEY7GOON8: JMP KEY8GOON9: mov bx,offset tab9 mov lin,1mov col,0mov num,16call dis_englishMOV DX,PBMOV AL,0FFHOUT DX,ALJMP GOONKEY1: MOV DX,PBMOV AL,0FEHOUT DX,ALmov bx,offset tab1mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY2: MOV DX,PBMOV AL,0FDHOUT DX,ALmov bx,offset tab2 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY3: MOV DX,PBMOV AL,0FBHOUT DX,ALmov bx,offset tab3 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY4: MOV DX,PBMOV AL,0F7HOUT DX,ALmov bx,offset tab4 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY5: MOV DX,PBMOV AL,0EFHOUT DX,ALmov bx,offset tab5 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY6: MOV DX,PBMOV AL,0DFHOUT DX,ALmov bx,offset tab6 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY7: MOV DX,PBMOV AL,0BFHOUT DX,ALmov bx,offset tab7mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY8: MOV DX,PBMOV AL,07FHOUT DX,ALmov bx,offset tab8mov lin,1mov col,0mov num,16call dis_englishJMP GOONdis_number procpush axmov al,lin ;以下18条为根据行、列值定位显示英文起始坐标 cmp al,0jnz nu0mov al,80hjmp nu1nu0: cmp al,1jnz nuretmov al,0C0hnu1: add al,colcall send_commov ah,0 ;以下10条为把3位十进制数的个位、十位、百位分离 mov al,dis_nummov bl,10div blmov temp0,ahmov ah,0mov bl,10div blmov temp1,ahadd al,30h ;转为ASC码call send_data ;百位送LCD显示mov al,temp1add al,30h ;转为ASC码call send_data ;十位送LCD显示mov al,temp0add al,30h ;转为ASC码call send_data ;个位送LCD显示pop axnuret: retdis_number endp;--------------------------;在指定的行、列显示英文。

8255接口实验报告8255接口实验报告引言：8255接口是一种常见的数字输入输出设备，它可以连接到计算机的并行接口上。

本实验旨在通过使用8255接口，实现计算机与外部设备之间的数据传输与控制。

一、实验背景计算机与外部设备之间的数据交互是计算机系统中非常重要的一部分。

而8255接口作为一种常见的数字输入输出设备，广泛应用于各种工业控制和数据采集系统中。

了解和掌握8255接口的工作原理和使用方法，对于我们深入理解计算机与外部设备之间的数据传输与控制有着重要的意义。

二、实验目的1. 了解8255接口的基本工作原理；2. 掌握8255接口的连接方法和操作步骤；3. 实现计算机与外部设备之间的数据传输与控制。

三、实验过程1. 连接8255接口首先，将8255接口与计算机的并行接口连接起来。

确保连接的稳固和正确。

2. 编写程序使用C语言编写程序，通过并行接口与8255接口进行通信。

程序中需要包含相关的头文件和函数库，以实现对8255接口的控制和数据传输。

3. 实现数据输入通过编写程序，实现从外部设备向计算机输入数据的功能。

可以通过连接外部开关或传感器等设备，将数据输入到计算机中。

4. 实现数据输出通过编写程序，实现从计算机向外部设备输出数据的功能。

可以通过连接LED灯或其他输出设备，将计算机中的数据输出到外部设备上。

5. 运行程序将编写好的程序加载到计算机中，并运行。

观察计算机与外部设备之间的数据传输和控制情况，检查是否实现了预期的功能。

四、实验结果与分析通过实验，我们成功地实现了计算机与外部设备之间的数据传输与控制。

通过编写程序，我们可以将外部设备上的数据输入到计算机中，并将计算机中的数据输出到外部设备上。

通过观察实验结果，我们可以判断数据传输和控制是否正常。

如果数据传输和控制出现异常，我们可以通过调试程序或检查硬件连接来解决问题。

五、实验总结通过本次实验，我们深入了解了8255接口的工作原理和使用方法。

微机原理实验报告
专业班级姓名学号
实验题目日期
实验二：并行接口8255A实验
一、实验目的
熟悉8255A的工作原理及应用方法；掌握其接口电路设计及编程方法。

二、实验设备
MUT-III型实验箱、计算机一套。

三、实验内容
8255A的A口作为输入口，与逻辑电平开关相连。

8255A的B口作为输出口，与发光二极管相连。

编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。

四、实验原理
原理：本实验用到两部分电路：开关量输入输出电路和8255可编程并口电路。

开关量输入输出电路看实验一介绍
8255A可编程并口电路。

计算机与信息工程学院设计性实验报告一、实验目的：1、掌握8255A编程原理。

2、了解键盘电路的工作原理。

3、掌握键盘接口电路的编程方法。

二、实验设备：EL-8051-III型单片机实验箱三、实验原理：1、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如所读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

本实验例程采用的是行反转法。

行反转法识别键闭合时，要将行线接一并行口，先让它工作于输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口往各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上的输入值，那么，在闭合键所在的行线上的值必定为0。

这样，当一个键被按下时，必定可以读得一对唯一的行线值和列线值。

2、程序设计时，要学会灵活地对8255A的各端口进行方式设置。

3、程序设计时，可将各键对应的键值（行线值、列线值）放在一个表中，将要显示的0～F字符放在另一个表中，通过查表来确定按下的是哪一个键并正确显示出来。

实验题目利用实验箱上的8255A可编程并行接口芯片和矩阵键盘，编写程序，做到在键盘上每按一个数字键（0～F），用发光二极管将该代码显示出来。

四、实验步骤：将键盘RL10～RL17接8255A的PB0～PB7；KA10～KA12接8255A的PA0～PA2；PC0～PC7接发光二极管的L1～L8；8255A芯片的片选信号8255CS接CS0。
