模具设计分型面的选择及设计原则一、分型面的选择分型面的选择也是模具设计的第一步，它受到产品的形状，外观，壁厚，尺寸精度，模穴数等很多因素的影响。
一般的产品拿到手里，大分型面确定我相信大家对这个基本没什么问题。
可对于很多有侧抽芯，或者涉及到枕位，碰穿，插穿时。
这些就有争论了，怎么去选择有时候还真不是个简单的事，因此，咱们这里来聊聊如何去选择分型面。
一般来说分型面的选择都会遵循以下的几个原则：1：符合产品脱模要求分型面也就是为了产品能顺利取出模具的。
因此，分型面的位置应该选在产品断面尺寸最大的部位，这是一条最基本的原则。
2：方位的确定在决定产品在模具里面的方位时，分型面的选择应该尽量防止产品形成侧孔或者侧扣位，应避免采用复杂的模具结构。
3：分型面的形状一般的产品，常常采用一个与注塑机开模运动方向垂直的分型面，特殊情况下才采用其它形状的分型面。
分型面的形状以方便加工和脱模为原则。
像某此弯曲的产品，分型时就得根椐它弯曲的曲率来。
4：确保产品外观和质量分型面不要选择在产品光滑的'外表面。
外观面一般来说是不允许有夹线及其它影响美观的线条出现的;有些有同心度要求的产品，得把有同心度要求的部分全部放到同一侧，这样才能保证其同心度。
5：有利于脱模一般的模具的脱模机构都是在动模的，所以选择分型面时应尽可能的使开模后产品留在动模。
因此对于有些有可能粘住定模的地方，我们往往会加做定模辅助脱模机构。
6：考虑侧向开模距离一般的侧向机械式开模的距离都是比较小的。
因此选择分型面时应把抽芯距长的方向选择在前后模开合的方向上，将短的方向做为侧向分型。
7：锁模力的考虑模具的侧向锁模力相对来说比较小，所以对于投影面积较大的大型产品，应将投影面积大的方向放在前后模开合模方向上，而将侧投影面积较小的作为侧向分型。
8：利于排气当把分型面做为主要排气时，应该把分型面设计在塑料流动的末端，以利于排气。
9：模具零件易于加工选择分型面时，应把模具分割成易于加工的零件，减小机加工难度。
一，分型面的设计分型面的设计和模仁的大小确定。

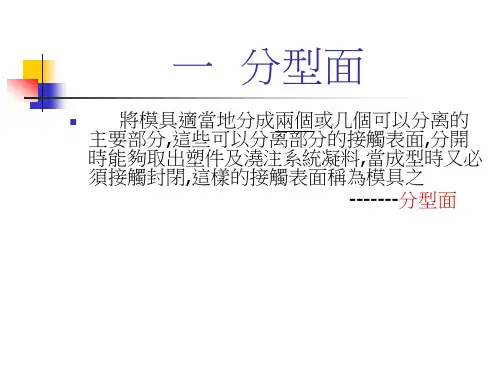

为了将产品从模具中取出,模具必须分成两个或数个部分,这些分离部分的接触表面通称为分型面分型面在模具中占有非常重要的位子,在设计模具时,首先考虑的就是这套模具分型面怎么做,如果连模具的分型都不知道,哪后须的工作也没法做了.到企业应聘模具设计时,往往要现场动手的就是做分型面,这关过不了,哪被录取的希望基本为零,如分型面做的又快又好,那你的成功率就大了.二.外观件的分型面的选取：1.肉眼观看.2.客户2D图纸指定.3.要保证母模胶位少，公模胶位多.如何利用UG软件选取分型面：1.利用拔模分析选择（粉红色与深兰色交界处或粉红色与绿色交界处）2.利用注塑模向导，自动抽取分型线.三.内置件的分型面的选取：1.要保证母模胶位少，母模尽量不要有机构.2.利用拔模分析分型面通常分为1.水平分型.2.垂直分型.3.倾斜分型(如图)4.台阶型分型面三，模仁和模架的确认。
产品的分模面大致确定以后,接下来就是确定模仁和模架的尺寸了模架尽量采用标准模架和标准配件,这样有利于缩短模具的制造周期和降低成本设计界经常用的模架品牌有:龙记(LKM),富得吧(FUTABA),名利,天祥,重村等当模具比较特殊或客户特别要求时,须对模架得形状,尺寸,材料作更改时,就需重新设计模架,这种情况下,定购模架时就需要向供应商提供详细得图面,并标注上与标准模架得不同之处,当然,这样得模架单价也较贵,供应商一般可以给客户提供架初加工和精加工,一般我们都要求进行粗加工及粗掏模穴即可一.模架和模仁尺寸的确定模架的大小主要取决于产品的大小和结构,对模具而言,在保证足够的强度下,模具设计的越紧凑越好.根据产品的外形(投影面积和高度)和结构(侧向分型和抽芯)来确定模仁的尺寸,确定好模仁的尺寸以后,就可以确定模架的尺寸了以下是模仁和模架尺寸确定的参考图表以上数据,只是作为设计时的一个参考,在设计时还要注意一下几点;1.当产品高度过高时(X>=D时),应适当加大D,加大值=(X-D)/2.2.有时为了冷却水道和固定螺丝的需要,也要对尺寸加以调整.3.当产品结构复杂,须特殊分型或顶出机构,或须加滑块等机构时,也应对模仁和模架尺寸进行修改.应适当加大模架和厚度.2.方铁高度的确定:方铁的高度应保证有足够的顶出行程和5-10MM预留量,以保证产品完全顶出,并且上顶板不会碰到公模板顶部3.模架整体尺寸的确定:模具定好以后,因对模架整体结构进行校核,看模架是否适合，所选定的或客户指定的注塑机的型号,包括外形尺寸,厚度,最大开模行程,及顶出方式和顶出行程等.4.模仁材料的选定;制品为一般的塑胶,如ABS,PP,PC,等,模仁因选用P20,NAK80,718.等预硬钢,如用高光洁度或透明的塑料制品,如PMMA,PS,AS,等因选用420等耐腐蚀不锈钢,含玻纤增强的塑胶,因选用H13,SKD61等热处理钢，当制品材料为PVC或POM和加了阻燃剂时因选用420,2316等不锈钢.具体在"模具用钢材"一节再详细学习。
注塑模具分型面的选择注塑模具是制造塑料制品的重要工具，而决定注塑模具成型效果的一个关键因素就是分型面的选择。
分型面的设计合理与否，直接关系到塑料制品的外观质量、尺寸精度和成型周期。
本文将对注塑模具分型面的选择进行详细介绍。
一、注塑模具分型面的基本概念注塑模具的分型面是指模具中两个模具组之间的分离面，也就是模具开启后由于模腔膨胀而相互分离的界面。
分型面的选择应该在满足产品成型要求的同时，考虑到模具结构的复杂性、生产成本以及操作方便性等因素。
二、注塑模具分型面的分类根据模具结构的不同，注塑模具的分型面可以分为平面分型面、倾斜分型面和弯曲分型面三种：1.平面分型面：指模具的分离面为平面，一般用于成型简单的产品，如平面、圆盘等，且成型面和外形尺寸较小。
平面分型面结构简单，易制造，成本较低，操作较便捷。
若产品的厚度较大，分型面应该设计为多级平面分型面，以避免产生拉伸变形或开裂。
2.倾斜分型面：也称为斜面分型面，分离面呈斜面状，通常用于产品的成型面和外形尺寸较大的情况。
倾斜分型面可以有效地避免产品表面的起痕、毛刺等缺陷，提高产品的品质。
不过倾斜分型面制造难度较大，同时增加了模具的成本和加工难度。
3.弯曲分型面：也称为曲面分型面，在分离面呈曲面状的情况下，它可以用来制造外形复杂且不规则的产品。
弯曲分型面制造难度和成本都比平面分型面和倾斜分型面高，但能够制造更高精度的产品。
三、注塑模具分型面的选择原则1.分型面尽可能选择简单，以降低制造成本及操作难度，同时提高模具的寿命。
2.分型面应该尽量避免在成型面上留下痕迹和印记。
对于防止痕迹和印记的问题，可以选择倾斜分型面或弯曲分型面。
3.考虑产品的工艺特点和成型要求。
例如，对于薄壁弱结构的产品，分型面应该选择为多级平面分型面。
对于大型产品，可以选择倾斜分型面或弯曲分型面来保证产品的成型精度。
4.尽量选择产品表面朝上的分型面，以方便后续产品加工和涂装。
5.考虑成型周期和生产效率，尽可能选择简单的分型面结构，降低模具的制造和开发周期，提高生产效率。
注塑模具分型面的选择原则
选择模具分型面时，通常应考虑以下几项基本原则。
1. 模具分型面应选在塑件外形最大轮廓处
塑件在动，定模的方位确定后，其模具分型面应选在塑件外形的最大轮廓处，否则塑件会无法从型腔中脱出，这是最基本的选择原则。
2. 模具分型面的选择应有利于塑件顺利脱模
由于注塑机的顶出装置在动模的一侧，所以模具分型面的选择应尽可能使塑件在开模后留在动模一侧，这样有助于在动模部分设置的推出机构工作，若在定模内设置推出机构就会增加模具的复杂程度。
3. 模具分型面的选择应保证塑件的精度要求和外观质量
模具分型面不能选在塑料之间的光滑表面和外观面，以免影响制件的外观质量。
对于塑料制件要求同轴度较高的部分，选择模具分型面时最好将它们设置在模具的同一侧塑腔内。
4. 模具分型面的选择应有利于模具的加工
通常在模具结构设计中，选择平直分型面居多。
但为了便于模具的制造，应根据模具的实际情况选择合理的分型面。
5. 模具分型面的选择应有利于排气
模具分型面是模具结构中主要的排气渠道，应尽量设置在塑料融体流动方向的末端，并且与浇注系统的设计应同时考虑，便于模具型腔内的气体排出。
6. 模具分型面的选择应考虑模具的侧向抽芯
为了保证侧向抽芯的放置容易和抽芯机构的动作顺利，选择模具分型面时，应以浅的侧向凹孔或短的侧向凸台作为抽芯方向，将较深的凹孔或较高的凸台放置于合模的方向，并尽量把侧向抽芯机构放置在动模一侧。
以上信息由：金马泰模具厂提供。

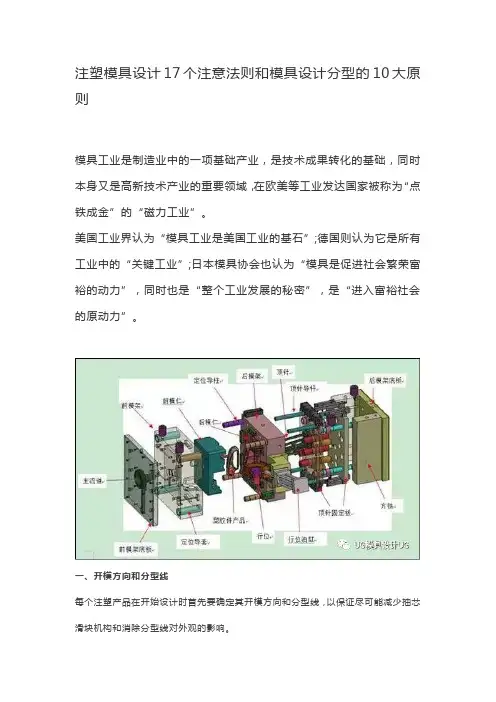

注塑模具设计17个注意法则和模具设计分型的10大原则模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域，在欧美等工业发达国家被称为“点铁成金”的“磁力工业”。
美国工业界认为“模具工业是美国工业的基石”;德国则认为它是所有工业中的“关键工业”;日本模具协会也认为“模具是促进社会繁荣富裕的动力”，同时也是“整个工业发展的秘密”，是“进入富裕社会的原动力”。
一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。
1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。
2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。
二、脱模斜度1、适当的脱模斜度可避免产品拉毛(拉花)。
光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。
2、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。
3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。
三、产品壁厚1、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。
2、壁厚不均会引起表面缩水。
3、壁厚不均会引起气孔和熔接痕。
四、加强筋1、加强筋的合理应用，可增加产品刚性，减少变形。
2、加强筋的厚度必须≤(0.5～0.7)T产品壁厚，否则引起表面缩水。
3、加强筋的单面斜度应大于1.5°，以避免顶伤。
五、圆角1、圆角太小可能引起产品应力集中，导致产品开裂。
2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。
3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。
注塑模具设计规范1.产品结构要求制品工艺性分析与脱模斜度确定1)制品应有足够的强度和刚性。
2)制品壁厚均匀，变化不超过40%；对于特别厚的部位要采取减胶措施。
3)加强筋大端的厚度不超过制品壁厚的一半。
4)制品上的文字原则上采用凸型字，以便于加工。
5)制品形状应避免产生模具结构上的薄钢位。
6)不影响制品装配及外观的部位应设计1°以上的脱模斜度，影响外观的部位需防止缩水，应通过计算确定合理的脱模斜度。
7)有特殊要求(如蚀皮纹等)的制品,脱模斜度应不小于2.5°。
8)在不影响外观的前提下，尽量出工艺圆角，避免锐角处不加过渡圆角。
9)产品颜色及蚀纹必须在产品策划时确定。
2. 模具分类：根据模架尺寸将模具分为大、中、小三类。
1)模架尺寸6060以上称为大型模具。
2)模架尺寸3030～6060之间为中型模具。
3)模架尺寸3030以下为（小模）具。
3. 模架选用与设计1)优先选用标准模架，具体按QJ/MM03.01《标准塑胶模架》执行。
2)若选用选用非标模架，应优先选用标准板厚，具体参照QJ/MM03.01《标准塑胶模架》。
3)大型非标模架，导柱直径不小于Φ60mm，导套采用铸铜制做。
4)大型非标模架导套孔壁厚不得小于10mm，回针孔壁厚为35～40mm，回针直径不小于Φ30。
5)大型非标模架A板、B板起吊螺钉孔为M36～M48。
6)450T注塑机以上的模具，模板的四面要有吊环孔，各模板间要有撬模角7)如有可能产生较大侧压力时(型腔深度超过50mm)，非标大型模架应设计原身止口。
8)使用尽可能多的支柱，保证模具在工作中不变形，支柱用螺钉固定在动模座板上。
9)模具导柱长度应比最高的动模型芯长20mm以上。
10)模具上须安装模脚，如果零件突出模具之外，模脚的高度须高出突出在模具之外的零件。
4. 分型面设计原则1)选择分型面选择首先必须符合我方要求。
2)避免在制品外表产生夹线，如无法避免时应尽量将夹线设计在不易看见的部位。
第一章测试1.“抽取体”命令可以用来抽取产品体外表面的曲面作为分型片体。
（）A:对B:错答案:A2.“移除参数”命令可以移除模具设计过程中的关联参数。
（）A:对B:错答案:A3.模具坐标系要设置在UG的绝对坐标位置。
（）A:错B:对答案:B4.塑料模具中的浇口套也叫唧嘴。
（）A:对B:错答案:A5.型芯型腔部件也叫模仁或模芯。
（）A:错B:对答案:B6.要对缝合后的片体进行边界检查，可采用UG“分析”下拉菜单中的“检查几何体”命令。
A:对B:错答案:A7.用分型曲面对工件进行拆分从而得到型芯和型腔，可用UG的“拆分体”命令。
A:对B:错答案:A8.UG模具设计外挂常用胡波外挂、燕秀UG外挂等，利用外挂可以快速设计模具的一些常用标准件。
A:对B:错答案:A9.注塑模具是一种生产工艺装备，用来成型常用的电子电器类外壳产品、汽车用品及家电零件等。
A:错B:对答案:B10.塑料是由合成树脂及添加剂组成。
A:错B:对答案:B第二章测试1.UG产品斜率分析的目的有（）。
A:对直身面增加拔模B:找出分型面位置C:得到前模面和后模面的拔模角度答案:ABC2.UG“塑模部件验证” 命令在模具分模中的主要作用是（）。
A:获得分型线B:区分前后模颜色面C:修补破孔答案:B3.对于小件产品（＜100mm），产品边到模仁边的距离一般取25~30 mm；产品最高位置到前模仁(型腔)顶面的距离一般取25~30 mm。
（）A:对B:错答案:A4.创建分型面时，产品R角处一般不用拉伸命令来创建片体。
（）A:错B:对答案:B5.分模前要设置产品的收缩率，UG中常用“缩放体”命令设置产品收缩率。
（）A:错B:对答案:B6.分型面的选择原则是：开设在产品投影轮廓最大处。
A:错B:对答案:B7.分型面是指分开模具取出塑件和浇注系统凝料可分离接触的表面。
A:错B:对答案:B8.UG在抽取多个产品外观面时，可结合“颜色过滤器”进行快速抽取。
分型面的选择分型面为动模与定模的分界面,是取出塑件或浇注系统凝料的面.它的合理选择是塑件能完好成型的条件,不仅关系到塑件的脱模,而且涉及摸具结构与制造成本. 合理的分型面不但能满足制品各方面的性能要求 ,而且使模具结构简单,成本亦会令人满意.选择分型面时有下面一些原则可以遵循:.分型面应选择在塑件的最大截面处（圖二）,否则给脱模和加工带来困难（圖一）.此点可说是选择的首要原则.图一（無法脫模）图二（順利脫模） .尽可能地将塑件留在公模侧,因在公模侧设置脱模机构简便易行..在安排制件在型腔中方位时,尽量避免侧向分型或抽芯以利于简化模具结构.结合以上原则还要综合考虑塑件的尺寸精度、外观质量、使用要求及是否有利于浇注系统特别是浇口的合理安排, 是否有利于排气。
所设计的模具的塑件电话机的上面板（图示），由图可以看出，不能将侧面作为分型面，因为那将导致不合理的模具高度和模腔深度。
对于这一模具，分型面没有太多的选择。
它的侧边是有斜度的，下端面为最大截面，可考虑将整个外观面作为分型面。
电话机的上面板外观表面质量的要求很高，顶杆不能在外观面侧顶出，否则顶出痕迹会影响表面质量，所以外观面最好在母模侧成产品外观图型。
在结构方面，（如图所示）内侧面有很多小直径的BOSS，这些结构宜用顶管（套筒顶针）成型且便于脱模。
那么，这一部分应在公模侧。
如此布置，党制品冷却时，会因收缩作用而包覆在公模仁上，有利于制品滞留在公模一側。
根据以上分析，分型面的选择为整个外观面，内部结构在公模侧成型，外观面成型与母模侧（与图二相似）。
这样易于脱模，使模具结构相对简化，且分型面有一靠破处可设置浇口亦利于浇注系统的安内部结构图靠破 BOSS排。
综上，此选择可行。
型腔数目的确定注射模可设计成一模一腔也可设计成一模多腔。
其数目的确定要从以下几个方面考虑：.注塑产品的尺寸及结构的复杂性.塑件的尺寸精度—型腔越多，精度也相对降低。
这不仅由于型腔加工精度产差，也由于熔体在模具内流动不均所致。
.制造难度—多腔模比单腔模的难度大。
.制造成本—多腔模高于单腔模，但不是简单的倍数关系。
从塑单件成本中所占的费用比例来看比单腔模低。
.注塑成型的生产效益。
从表面上看，多腔模比单腔模高的多，单多腔模所使用的注射极大，每一注射循环期长而维持费用高。
根据以上几方面，一般小尺寸及结构简单的模具适合一模多腔。
针对本次所设计的模具，其塑件的外型尺寸为271×217×40（mm）为中型且结构复杂，我选择一模一腔。
注射機的選擇浇注系统。
浇注系统指塑料熔体从注射机喷嘴喷出来后达到模腔之前在模具中所流经的信道，其作用是将熔体从喷嘴平稳快速地引进模腔并在熔体充模和固化定型过程中将注射压力和保压压力充分传递到模腔各部它的设计合理与否直接对制品成型起到决定作用，设计浇系统，应从以下几个方面考虑：①保证塑料熔体流动平稳；②流程尽量短，尽量平直，以减小注射压力和熔体热量的损失，并缩短充模时间；③防止冲击型芯和崁件；④防止制品变形翘曲，减轻浇口附近残余应力集中现象；⑤应与塑料品种相适应；尽量减少塑料消耗，尽量设置平衡七、側面分型與抽芯機構的設計当塑件上具有於開模方向不同的凸起、凹槽和孔時，模具必須有側向分型或抽芯機構。
側抽機構必須在塑件脫模之前完成抽芯動作，還必須在核模過程中讓機構負位。
我所設計的模具有三處需要設置側抽機構。
側抽機構的種類很多，一般分為機動、液動（氣動）以及手動等三大類型。
機動式分型與抽芯機構利用注射機的開模運動，並對其方向進行變換後，可將模具側向分型或把側向型芯從製品中抽出。
這類機構雖然結構比較複雜，但操作方便，生產效率高，生產中應用最多。
液動（氣動）以液壓力或壓縮空氣為動力，適於抽拔側向長型芯，其抽拔力大、抽拔距長，多用於管狀結構抽芯，但液動或氣動裝置成本較高。
鴻準公司大多采用機動式。
我所設計的模具結構中均采用機動式側抽機構。
下面分別介紹。
（一）插破側抽機構此插破處附近有三個小型的BOSS ，由於他們所在位置的限制，不能在公模側設置斜銷。
這種情況適於采用側抽芯機構，而型芯在母模側，在公母模分模之前必須將其抽出，否則將破壞型芯之上的成品部分，這一點公模滑塊是辦不到的。
因為三板模在脫料板和母模板之間要進行第一次分模，可利用這一相對運動將側芯型抽出，我考慮用母模滑塊來實現。
將驅動桿固圖7.1.1定在上固定板上，這樣在脫料板與母模板分離時使滑塊於驅動桿發生相對運動，將側芯抽出。
開始考慮采用較常用的斜撐銷作為驅動桿，但脫料板與母模板分模行程較長且脫料板也有8mm的行程，所設置的驅動軋桿在完成抽芯任務後還要不妨碍分模的繼續進行，與斜撐銷相干涉的模板部分必須逃空（如圖7.1.2示），這樣不僅破壞了模板的強度，而且是斜銷處在較差的受力狀態，另外，由於還必須設置楔緊塊以防止注射是滑塊因受型腔內熔體壓力發生位移及幫圖7.1.2 圖7.1.3助滑塊負位，在原設定的模板寬度下難以設置，所以斜撐銷不可取。
改為較適用於這種情況的撥桿作為驅動桿，其形狀如圖 7.1.3 所示。
那麼，此側抽機構由撥桿、滑塊、壓板、固定裝置及定位裝置組成。
1.撥桿的設計撥桿的抽拔距S側向型芯從成型位置到不妨碍塑件頂出的脫模位置的距離為抽拔距。
為安全起見，抽拔距應比側孔或側凹的深度大1.5～3mm。
此處側孔的深度為5.75 mm，所以抽拔距S=5.75+（1.5～3）=7.25～8.75 mm撥桿的傾角α撥桿與開模方向的傾角α是決定撥桿側抽機構工作效率的重要參數，它的大小對撥桿有效工作長度、抽拔距及撥桿的受力情況有決定性的影響。
由圖7.1.4 可以看出L=S/sinαH=S*ctgα其中L—撥桿有效工作長度圖7.1.4H—與L對應的有效抽拔高度從上可以得出，α值越大，L、H值越小，有利於減小注射模的尺寸。
α角的大小不僅影響L、H，還與抽芯時撥桿所受的彎曲力、脫模力有關（如圖7.1.5 ）F w=F t/cosαF k=Ft*tgα其中F w—撥桿所受的彎曲力F t—所需的脫模力F k—所需的開模力從以上公式可以看出，α值增大，F w、F k值都隨之增大，對撥桿和塑模的強度與剛度不利。
圖7.1.5 由於注射機可提供的開模力都比較大，所以綜合考慮，一般為了減小撥桿的受力取α=10°～20°，為了使撥桿處於良好的受力狀態α最高不超過15°。
此處因抽拔距為7.25～8.75 mm，初取α為12°。
根據以上分析，可知撥桿的尺寸由抽拔距S、傾角α及有效工作長度L決定。
若初選S=8 mm，因撥桿與滑塊之間有0.5 mm的間隙，所以要取S=8.5mm，由公式H=S*ctgα=8*ctg12°=39.989mm 取H=40 mmL=H/cos12°=40/cos12°=40.89 mm？？？初定撥桿的截面尺寸為24×18撥桿的固定因注射過程中注射壓力很大，必須使撥桿牢固定位，否則會因撥桿的位移甚至變形導致製品的不合格，所以撥桿與和滑塊相接觸的兩塊耐模板之間為緊配合。
這樣使撥桿處與良好的受力狀態也使其更好的定位。
為方便裝配，在接觸部位撥桿有2°～3°的斜角，此斜角也起到合模複位時的導角作用。
另外為減小摩擦使運動過程順暢，在脫料板和母模板上均逃料。
而且，為減小應力集中在撥桿的有效抽拔的根部須倒圓角。
2.滑塊和導滑槽滑塊的設計滑塊是側抽芯機構中重要的零部件，注射成型和側抽芯的可靠性都需要它的運動精度保證。
它上面裝有側向型芯或成型鑲板，它的結構形狀根據具體製品模具結構設計，可以與型芯作成一個整體，也可采用組合裝配結構。
整體式在型芯較小、形狀簡單的情況下比較適用，此處型芯的截面為13.66mm×13.16mm，且較長，所以我采用有加工、修理方便等優點的組合式滑塊。
組合式結構把型芯與滑塊分開加工，然後裝配在一起，采用此結構還可以節省優質鋼材（型芯用鋼比滑塊用鋼要求多）。
此處設計的滑塊由滑塊座和側向型芯組成。
設計過程重要注意滑塊的整體高度H不能大於導滑長度L，否則在側抽過程中會產生過大的傾側力距，使導滑面過早磨損。
另外，為避免沖擊在滑塊座與撥桿接觸的端部倒圓角R=2mm。
此處及撥桿上的圓角影向了抽拔距，要對實際的抽拔距進行較核。
如圖7.1.6示，實際抽拔距為7.52mm ，在7.25～8.75 mm之間，符合要求。
圖7.1.6導滑槽的設計側向抽芯過程中，滑塊必須在滑槽內運動，並要求運動平穩且有一定的精度。
滑槽有幾種常見的形式，我選擇圖示的這一種，由兩塊壓板組成，此種形式其導滑部分易磨削且精度易保證，另外裝配也比較方便。
圖7.1.7 定位裝置為保證合模時滑塊與撥桿之間能夠順利復位，須采用滑塊定位裝置以限定滑塊的滑動位置。
采用設置一定位銷（M6的螺釘）使其定位，如圖7.1.6所示，在滑塊上端部開一槽，距離定位銷為7.52 mm，其具體尺寸見零件圖H011S003。
彈簧的設置抽芯力的計算由於塑膠在模具冷卻後，會產生收縮現象，對模仁及型芯產生包緊力，從而產抽芯的阻力。
根據文獻一，可如此計算(μcosβ–sinβ)（N）F t=A×F式中F t—抽芯力F—單位面積包緊力，一般可取7.85～11.77MPAA—型芯被包緊部分的表面積μ—塑料對鋼的摩擦系數，一般取0.2左右β—脫模斜度.此處取11.77 MPA A=62.98+62.98+78.5+20.58=225.04m㎡， F得 F t=225.04×11.77×0.2 （由於β較小，故cosβ=1，sinβ=0）=529.744N撥桿的截面尺寸校核撥桿在與滑塊相對運動的過程中，由於包緊力所產生的抽芯阻力使得撥感受到跟達德彎曲力作用，有必要對其強度進行校核。
計算如下F w= F t/cosα=529.744/cos12°=541.58NM= F w*L/2=541.58×20.445=11072.6NmmW=bh /6=182×24/6=1296mmM/W=11072.6/1296=8.54N/mm ≦[σ]=13.7KN/cm其中M—撥桿承受最大彎距W—抗彎截面係數[σ]—許用彎曲應力（對碳鋼可取13.7KN/cm ）從以上結果可以看出，撥桿的將度足夠。
(二) 斜銷的設計在製品上圖示的位置有一深度僅為1.21mm的卡勾，這一結構能夠成型並順利脫模必須采用側向成型或抽芯的裝置。
從卡勾所在位置可以看出，若仍采用滑塊進行側抽芯，由於卡勾的下面有成品部分無法設置滑塊，那麼側芯必須伸出很長，設計與加工都很麻煩。
像這樣的結構較適合用斜銷（成型斜頂桿）來成型。
斜銷比滑塊所占的體積小，有利於減小模具的體積。
