振动信号处理

机械系统的振动信号处理与分析振动是机械系统中常见的现象之一，它反映了系统内部的运动和变化。

因此，对机械系统的振动信号进行处理和分析，可以帮助我们了解系统的运行状态、故障原因以及优化设计。

一、振动信号的获取与处理要进行振动信号的处理与分析，首先需要获取振动信号。

常见的获取方式有加速度传感器、振弦传感器、振动接头等。

这些传感器可以将机械系统的振动转化为电信号，并输出到数据采集设备中。

在进行振动信号处理之前，我们需要进行预处理。

预处理包括滤波、抽取等操作，旨在去除噪声、减小数据量，提高信号的质量。

常见的滤波方法有低通滤波、带通滤波等，可以根据实际需要选择合适的滤波器和参数。

二、振动信号的特征提取与分析在获得干净的振动信号后，我们需要对其进行特征提取与分析。

振动信号的特征包括幅值、频率、相位等，通过分析这些特征可以了解振动信号的性质与变化规律。

幅值是振动信号的大小，可以反映系统的振动强度。

通过计算振动信号的均方根值、峰值等指标，可以获得信号的幅值特征。

频率是振动信号的变化速度，可以反映系统的运行状态。

通过傅里叶变换、小波变换等方法，可以将振动信号从时域转换到频域，进而得到信号的频率特征。

相位表示振动信号的相对位置关系，可以通过相关分析等方法得到。

三、振动信号的故障诊断与预测振动信号处理与分析可以用于机械系统的故障诊断与预测。

通过对振动信号的特征进行分析，我们可以识别出常见的故障模式，如轴承故障、齿轮故障等。

不同的故障模式在振动信号上表现出不同的特征，通过比较故障信号与正常信号的差异，可以判断系统是否存在故障。

此外，振动信号处理与分析还可以用于故障预测。

通过对机械系统的振动信号进行长期监测，可以建立故障预测模型，并预测系统的寿命和故障发生的时间。

这对于制定维护计划和提前采取措施具有重要意义，可以减少故障带来的停机时间和维修成本。

四、振动信号处理与分析的应用领域振动信号处理与分析广泛应用于工业领域。

在制造业中，通过对机械设备的振动信号进行监测与分析，可以实现设备状态的实时监控与故障预测，提高设备的稳定性和可靠性。

物理实验技术中的振动信号处理方法与技巧振动信号是物理实验中常见的一种信号，它包含了丰富的物理信息。

在物理实验中，如何正确有效地处理振动信号，对于研究现象、分析数据以及获得准确结果至关重要。

本文将介绍几种常用的振动信号处理方法与技巧，帮助实验人员充分利用振动信号的信息。

一、去噪方法与技巧在实验中，振动信号常常受到各种干扰，如电磁干扰、机械噪声等，这些干扰会降低信号的质量。

为了保证振动信号的准确性，必须对其进行去噪处理。

1.数字滤波器数字滤波器是一种常用的去噪方法。

常见的数字滤波器有低通滤波器、高通滤波器和带通滤波器等。

低通滤波器可以过滤高频噪声，而高通滤波器则可以过滤低频噪声。

根据实验需求选择合适的滤波器，可以有效去除噪声。

2.小波变换小波变换是一种时频分析方法，可以将信号分解为不同频率的小波子信号。

通过选择合适的小波基函数和尺度，可以将噪声与信号有效分离，从而去除噪声。

小波变换在去噪中具有一定的优势，尤其适用于非平稳信号。

二、频域分析方法与技巧频域分析是振动信号处理中的一个重要步骤，它可以将时域信号转换为频域信号，进一步分析信号的频率成分、幅度、相位等信息。

1.傅里叶变换傅里叶变换是频域分析的基础方法之一，它可以将信号在时域和频域之间进行转换。

实验人员可以通过傅里叶变换得到信号的频谱图，进而分析信号的频率成分。

傅里叶变换的优点是简单易懂，但在处理非平稳信号时存在一定局限性。

2.短时傅里叶变换短时傅里叶变换是一种改进的傅里叶变换方法，可以处理非平稳信号。

它将信号分成若干小段，在每一段上进行傅里叶变换，然后通过描绘频率随时间变化的谱图来揭示信号的时频特性。

短时傅里叶变换在振动信号分析中应用广泛。

三、谐波分析方法与技巧谐波分析是对振动信号进行频域分析的一种方法，它可以分析信号中不同频率的谐波成分，揭示信号的特征和规律。

1.快速傅里叶变换快速傅里叶变换是一种高效的频域分析方法，可以快速计算信号的频谱。

通过快速傅里叶变换，可以快速得到信号中各个频率的幅度和相位信息，进而分析信号中的谐波成分。

第9章振动信号的处理和分析飞行器的振动现象，表现为结构振动量的时间和空间的函数。

人们希望通过对飞行器结构振动信号的测量和分析，来了解飞行器结构本身的物理特性，建立适宜的数学模型，从而预测飞行器在工作条件或所处环境中的运行行为及其对结构的强度、刚度，以及运行安全乃至相关人员的舒适性的影响。

简言之，飞行器结构的振动特性是通过振动信号的测量、处理和分析确定的。

在确定结构动特性时，数据采集应归于测量，而出于分析的需要，将信号进行数据离散（变换）、截断（加窗）、滤波等则可狭义地归为处理。

传统地看法将变换视为分析，其实这也是一种处理。

但广义地说，处理也是一种分析手段。

因此，本章内容在阐述时并不严格地区分哪些是处理，哪些是分析，而是把处于处理和分析的每一个环节都作为一种方法来阐述。

§9.1 振动信号的分类不同类型的信号将有不同的分析方法和选定不同的分析参数，按照信号本身的特性，最基本的分类可概括为稳态信号和非稳态信号两类，如图9.1.1所示。

图 9.1.1 振动信号的类型稳态信号是其统计特性不随时间而变化的信号，它可以分为稳态确定性信号和稳态随机信号。

其中稳态随机信号可认为是一种其平均特性不随时间变化，因而可以用任意一条样本记录来决定的随机信号。

这也是所谓稳态的一般含义，无论对于确定性信号或是对于随机性信号皆是如此。

但对于随机信号来说，稳态不是理解为从不同的记录样本所得到的结果都必须完全一样，而只意味着它们是等价的。

稳态确定性信号对于任意稳定的时刻，其信号值是可以预知的。

而对于稳态随机信号，只能确知其统计特性，如平均值、方差等。

非稳态信号可粗略地分为连续性非稳态信号和瞬态信号，语言信号是典型的连续性非稳态信号。

两者最基本的区别是，瞬态信号可以作整体处理，而连续非稳态信号一般可分成若干短时信号段来处理，每一段常常可以看成是拟稳态的。

稳态确定性信号是完全由具有离散频率成分的正弦信号组成的信号，又可分为周期性信号和拟周期性信号。

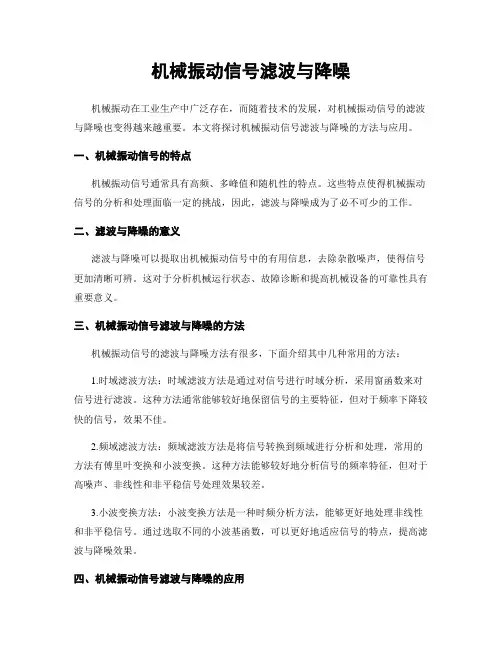

机械振动信号滤波与降噪机械振动在工业生产中广泛存在，而随着技术的发展，对机械振动信号的滤波与降噪也变得越来越重要。

本文将探讨机械振动信号滤波与降噪的方法与应用。

一、机械振动信号的特点机械振动信号通常具有高频、多峰值和随机性的特点。

这些特点使得机械振动信号的分析和处理面临一定的挑战，因此，滤波与降噪成为了必不可少的工作。

二、滤波与降噪的意义滤波与降噪可以提取出机械振动信号中的有用信息，去除杂散噪声，使得信号更加清晰可辨。

这对于分析机械运行状态、故障诊断和提高机械设备的可靠性具有重要意义。

三、机械振动信号滤波与降噪的方法机械振动信号的滤波与降噪方法有很多，下面介绍其中几种常用的方法：1.时域滤波方法：时域滤波方法是通过对信号进行时域分析，采用窗函数来对信号进行滤波。

这种方法通常能够较好地保留信号的主要特征，但对于频率下降较快的信号，效果不佳。

2.频域滤波方法：频域滤波方法是将信号转换到频域进行分析和处理，常用的方法有傅里叶变换和小波变换。

这种方法能够较好地分析信号的频率特征，但对于高噪声、非线性和非平稳信号处理效果较差。

3.小波变换方法：小波变换方法是一种时频分析方法，能够更好地处理非线性和非平稳信号。

通过选取不同的小波基函数，可以更好地适应信号的特点，提高滤波与降噪效果。

四、机械振动信号滤波与降噪的应用滤波与降噪技术在机械振动监测与故障诊断中有着重要的应用。

通过对振动信号进行滤波和降噪，可以提取出有用的故障特征，根据这些特征进行故障诊断和预测，为设备维护提供依据。

除了机械设备的故障诊断，滤波与降噪技术还应用于信号处理、图像处理、语音处理等领域。

例如，在声音处理中，滤波与降噪可以去除噪声干扰，提高语音的清晰度和质量。

五、总结机械振动信号滤波与降噪对于提取有用信息、改善信号质量具有重要意义，能够应用于工业生产和科学研究中。

各种滤波与降噪方法的选择应根据不同的信号特点和应用需求进行，综合考虑各种方法的优缺点，以达到最佳效果。

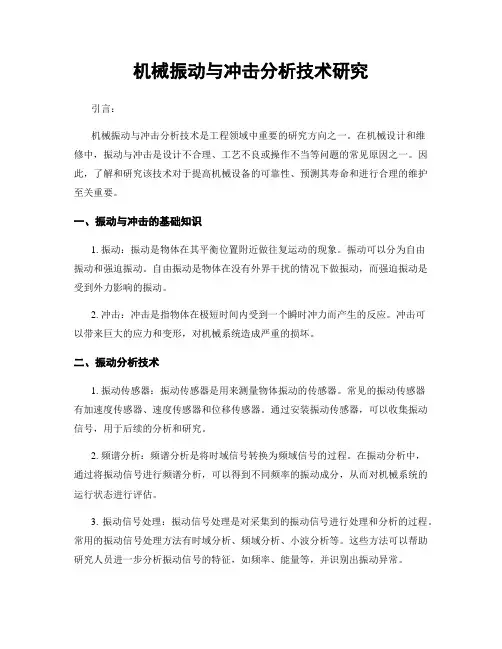

机械振动与冲击分析技术研究引言：机械振动与冲击分析技术是工程领域中重要的研究方向之一。

在机械设计和维修中，振动与冲击是设计不合理、工艺不良或操作不当等问题的常见原因之一。

因此，了解和研究该技术对于提高机械设备的可靠性、预测其寿命和进行合理的维护至关重要。

一、振动与冲击的基础知识1. 振动：振动是物体在其平衡位置附近做往复运动的现象。

振动可以分为自由振动和强迫振动。

自由振动是物体在没有外界干扰的情况下做振动，而强迫振动是受到外力影响的振动。

2. 冲击：冲击是指物体在极短时间内受到一个瞬时冲力而产生的反应。

冲击可以带来巨大的应力和变形，对机械系统造成严重的损坏。

二、振动分析技术1. 振动传感器：振动传感器是用来测量物体振动的传感器。

常见的振动传感器有加速度传感器、速度传感器和位移传感器。

通过安装振动传感器，可以收集振动信号，用于后续的分析和研究。

2. 频谱分析：频谱分析是将时域信号转换为频域信号的过程。

在振动分析中，通过将振动信号进行频谱分析，可以得到不同频率的振动成分，从而对机械系统的运行状态进行评估。

3. 振动信号处理：振动信号处理是对采集到的振动信号进行处理和分析的过程。

常用的振动信号处理方法有时域分析、频域分析、小波分析等。

这些方法可以帮助研究人员进一步分析振动信号的特征，如频率、能量等，并识别出振动异常。

4. 振动监测系统：振动监测系统是应用振动分析技术实现对机械设备进行实时监测和故障诊断的系统。

通过安装振动传感器和信号处理装置，可以实时监测机械设备的振动情况，并及时预警并采取相应的维修措施。

三、冲击分析技术1. 冲击响应分析：冲击响应分析是研究物体在受到冲击时的响应规律。

通过对物体在冲击下产生的应力、位移等进行分析，可以评估物体的耐冲击性能，为设计合理的防护措施提供依据。

2. 冲击模拟与仿真：冲击模拟与仿真是通过计算机软件模拟和重现冲击过程的技术。

通过对物体受到冲击后的动力学响应进行仿真，可以预测和评估冲击对机械设备的影响，提前采取相应的预防和改进措施。

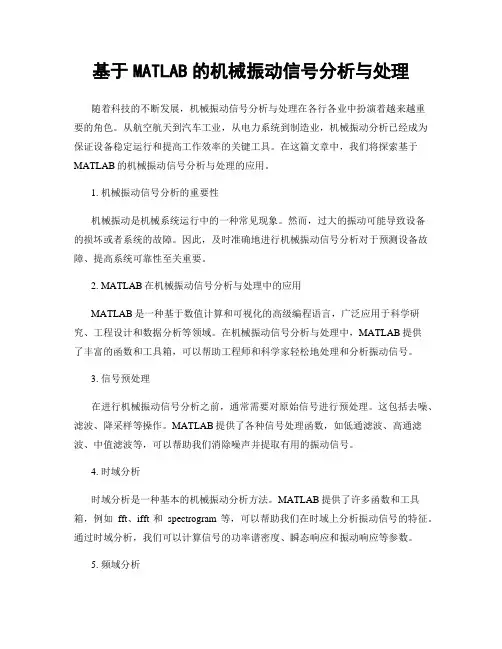

基于MATLAB的机械振动信号分析与处理随着科技的不断发展，机械振动信号分析与处理在各行各业中扮演着越来越重要的角色。

从航空航天到汽车工业，从电力系统到制造业，机械振动分析已经成为保证设备稳定运行和提高工作效率的关键工具。

在这篇文章中，我们将探索基于MATLAB的机械振动信号分析与处理的应用。

1. 机械振动信号分析的重要性机械振动是机械系统运行中的一种常见现象。

然而，过大的振动可能导致设备的损坏或者系统的故障。

因此，及时准确地进行机械振动信号分析对于预测设备故障、提高系统可靠性至关重要。

2. MATLAB在机械振动信号分析与处理中的应用MATLAB是一种基于数值计算和可视化的高级编程语言，广泛应用于科学研究、工程设计和数据分析等领域。

在机械振动信号分析与处理中，MATLAB提供了丰富的函数和工具箱，可以帮助工程师和科学家轻松地处理和分析振动信号。

3. 信号预处理在进行机械振动信号分析之前，通常需要对原始信号进行预处理。

这包括去噪、滤波、降采样等操作。

MATLAB提供了各种信号处理函数，如低通滤波、高通滤波、中值滤波等，可以帮助我们消除噪声并提取有用的振动信号。

4. 时域分析时域分析是一种基本的机械振动分析方法。

MATLAB提供了许多函数和工具箱，例如fft、ifft和spectrogram等，可以帮助我们在时域上分析振动信号的特征。

通过时域分析，我们可以计算信号的功率谱密度、瞬态响应和振动响应等参数。

5. 频域分析频域分析是一种重要的机械振动分析方法，它可以将信号转换到频域进行分析。

MATLAB提供了快速傅里叶变换（FFT）等函数，可以将信号从时域转换到频域。

通过频域分析，我们可以计算信号的频谱特征、谐波分量和共振频率等。

6. 小波分析小波分析是一种新兴的信号分析方法，在机械振动信号处理中得到广泛应用。

MATLAB提供了小波变换相关的函数和工具箱，可以帮助我们将信号转换到小波域进行分析。

通过小波分析，我们可以检测信号的瞬态特征、瞬态频率和瞬态相位等。

振动信号的处理方法
振动信号的处理方法包括以下几种：
1. 时域分析：对振动信号进行时间上的分析，例如计算振动信号的均值、方差、峰峰值等。

2. 频域分析：将振动信号转换为频域上的能量分布，常用的方法有傅里叶变换、小波变换等。

3. 统计分析：通过统计学方法对振动信号进行分析，例如计算振动信号的自相关系数、互相关系数等。

4. 谱分析：根据振动信号的功率谱密度分布，对其频域特性进行分析，常用的方法有功率谱密度函数、自相关函数、自谱和互谱等。

5. 模态分析：通过模态分析方法，对振动信号的主要模态和频率进行识别和分析，可以了解结构的固有特性和振动形态。

6. 故障诊断：通过振动信号的特征参数提取和比较，对机械设备的故障进行诊断，并提出相应的维修措施。

以上方法可根据具体情况和要求进行选择和组合，用于振动信号的处理和分析。

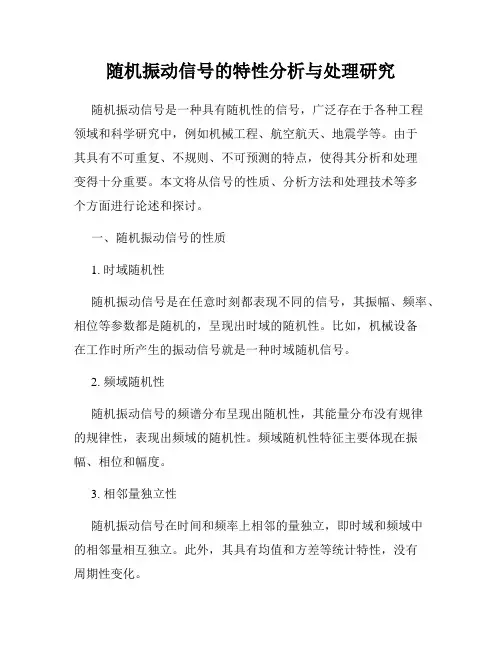

随机振动信号的特性分析与处理研究随机振动信号是一种具有随机性的信号，广泛存在于各种工程领域和科学研究中，例如机械工程、航空航天、地震学等。

由于其具有不可重复、不规则、不可预测的特点，使得其分析和处理变得十分重要。

本文将从信号的性质、分析方法和处理技术等多个方面进行论述和探讨。

一、随机振动信号的性质1. 时域随机性随机振动信号是在任意时刻都表现不同的信号，其振幅、频率、相位等参数都是随机的，呈现出时域的随机性。

比如，机械设备在工作时所产生的振动信号就是一种时域随机信号。

2. 频域随机性随机振动信号的频谱分布呈现出随机性，其能量分布没有规律的规律性，表现出频域的随机性。

频域随机性特征主要体现在振幅、相位和幅度。

3. 相邻量独立性随机振动信号在时间和频率上相邻的量独立，即时域和频域中的相邻量相互独立。

此外，其具有均值和方差等统计特性，没有周期性变化。

二、随机振动信号的分析方法1. 统计分析法统计分析法是随机振动信号分析的一种重要方法，其将随机振动信号看作随机变量，运用概率统计的方法研究其统计特性。

主要研究内容包括：概率密度分布、相关函数、功率谱密度、自相关系数、互相关系数等。

其中，功率谱密度是随机振动信号分析中最常用的一种频率分析方法，可反映信号在不同频率上所含有的能量。

2. 时频域分析法时频域分析法将统计分析法和变换分析法相结合，以研究信号的时间和频率变化。

主要应用变换分析方法，如小波变换、谱分析法、短时傅里叶变换等，来查明信号在时间和频率上的变化规律，并通过这些规律对信号进行分析和处理。

三、随机振动信号的处理技术1. 滤波技术滤波技术可对随机振动信号进行降噪和去除无用信息。

时间域滤波常用数字滤波器，主要有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

频域滤波技术主要有自适应滤波和谱减法等。

2. 特征提取技术特征提取技术是随机振动信号研究中的一项重要技术，主要目的是从信号中提取有关特征信息，如倍频、横向、径向等振动特征。

傅里叶变换在制造业中的某一场景的应用
案例
傅里叶变换在制造业中有多种应用，其中一个场景是在振动分析和信号处理方面的应用。

振动分析和故障诊断
在制造业中，设备的振动分析对于检测设备的健康状况、预测故障并进行预防性维护至关重要。

傅里叶变换在振动分析中的应用案例包括：
1.振动信号处理
•故障诊断：设备运行时产生的振动信号可以通过傅里叶变换转换到频域，将时域信号转换成频谱分析图，帮助识别频率成分并检测异常频率或谐波，从而判断设备是否存在故障。

•频谱分析：傅里叶变换可以将时域振动信号转换成频谱，以便分析不同频率下的振动情况。

这有助于确定不同频率下振动的幅值、频率分布和频谱形状，从而帮助分析设备运行状态。

2.故障诊断与预测维护
•频域特征提取：通过傅里叶变换提取振动信号的频域特征，对频谱进行分析，可以识别特定频率下振动的异常情况，如轴承故障、不平衡、松动等，提前发现并预测设备可能出现的故障。

3.在机械加工和生产过程中的应用
•刀具磨损检测：对于机床刀具的磨损情况，可以通过傅里叶变换分析切削振动信号，以识别刀具磨损情况并进行及时更换，以确保生产质量和加工效率。

傅里叶变换作为信号处理和频谱分析的强大工具，有助于制造业中对设备状态进行监测、故障诊断和预测维护，提高设备运行效率和生产质量。

1/ 1。

机械振动学基础知识振动系统的振动信号处理方法机械振动学是研究物体在受到外力作用时所表现出来的振动现象的学科。

在振动系统中，振动信号处理是非常重要的一环，它可以帮助我们更好地了解振动系统的性能和特性，为系统的设计和维护提供重要依据。

本文将介绍振动信号处理的方法及其在机械振动学中的应用。

1. 时域分析时域分析是最基本的信号处理方法之一，它通过对信号在时间轴上的变化进行观察和分析，来获取有关信号的信息。

在振动系统中，我们通常会采集到振动信号的波形，通过时域分析可以得到信号的幅值、频率、周期等特征参数，从而判断系统的运行状态和存在的问题。

2. 频域分析频域分析是将信号在频率域上进行分析的方法。

在机械振动学中，频域分析是非常重要的一种信号处理方法，因为振动信号往往包含了多种频率成分，通过频域分析可以将这些频率成分清晰地展现出来。

常用的频域分析方法包括傅里叶变换、功率谱密度分析、频谱分析等。

3. 频谱分析频谱分析是频域分析的一种重要形式，它可以将信号在频率轴上的能量分布清晰地表示出来。

在机械振动系统中，频谱分析可以帮助我们识别系统中存在的谐波成分、共振频率等信息，为系统的故障诊断和预防提供有力支持。

4. 转子动平衡技术转子动平衡技术是振动信号处理中的一种重要方法，通过对转子在运转时的振动信号进行处理，可以判断转子系统的不平衡情况，并进行相应的校正。

转子动平衡技术在机械工程中有着广泛的应用，可以有效降低机械设备的振动和噪声。

5. 振动传感器技术振动传感器是用于采集振动信号的一种重要设备，它可以将系统振动转化为电信号，并传输给信号处理系统进行分析。

振动传感器技术在机械振动学中有着重要的应用，可以帮助我们实时监测系统的振动情况，及时发现问题并进行处理。

总结：振动系统的振动信号处理是机械振动学中的重要领域，它可以通过时域分析、频域分析、频谱分析、转子动平衡技术和振动传感器技术等方法，来获取系统运行状态和特性的信息，为系统的设计、监测和维护提供支持。

振动传感器的动态特性研究与信号处理技术振动传感器是一种常见的测量设备，用于检测和记录物体的振动情况。

它们广泛应用于工业、机械、航空航天等领域，起到了至关重要的作用。

振动传感器的动态特性研究和信号处理技术的发展，不仅提高了传感器的测量精度和可靠性，也为相关行业的发展带来了巨大的便利和效益。

首先，振动传感器的动态特性研究对于传感器的性能优化和改进至关重要。

传感器的动态特性包括传感器的响应速度、频率响应范围、灵敏度等参数。

通过研究和优化这些动态特性，可以提高传感器的测量精度和可靠性。

例如，在航空航天领域，为了确保飞行器的安全性和稳定性，需要对飞行器的振动进行准确的检测和分析。

通过对振动传感器的动态特性进行研究和优化，可以提高对飞行器振动的测量精度，从而更好地保障飞行器的飞行安全。

其次，振动传感器的信号处理技术在振动检测和分析中起到了至关重要的作用。

振动信号是一种典型的非平稳信号，包含了丰富的频谱信息和时域特征。

通过信号处理技术，可以提取和分析振动信号中的有用信息，从而实现对振动情况的准确判断和分析。

例如，在工业生产中，振动传感器可以用于监测设备运行过程中的振动情况，通过对振动信号的时域分析、频域分析和模态分析等技术的应用，可以实现对设备运行状态的实时监测和故障诊断，从而及时采取相应的措施，以提高设备的安全性和可靠性。

此外，振动传感器的动态特性研究和信号处理技术还在医学领域发挥着重要作用。

例如，心脏病的早期诊断和监测需要对心脏的振动进行准确的检测和分析。

通过将振动传感器应用于心脏的监测和分析中，可以实现对心脏的运动情况、心脏瓣膜的开合状态等信息的获取，从而有助于医生对心脏病的早期诊断和治疗。

同时，振动传感器还可以用于肌肉运动的检测和分析，为运动医学领域的研究提供重要的实验手段。

总之，振动传感器的动态特性研究与信号处理技术的发展对于提高传感器的测量精度和可靠性，以及促进相关行业的发展具有重要的意义。

通过对传感器的动态特性进行研究和优化，可以提高传感器的响应速度、频率响应范围和灵敏度等重要参数，从而实现对振动情况的更加准确的检测和分析。

004-振动信号的采集与预处理D字的数，这个过程称为量化。

由于抽样间隔长度是固定的（对当前数据来说），当采样信号落入某一小间隔内，经舍入方法而变为有限值时，则产生量化误差。

如8位二进制为28＝256，即量化增量为所测信号最大电压幅值的1/256。

1.1.1 编码振动信号经过采样和量化后，量化后的数据按照一定的协议进行编码，成为处理器可以处理的数据。

采样定理解决的问题是确定合理的采样间隔△t 以及合理的采样长度T ，保障采样所得的数字信号能真实地代表原来的连续信号x(t)。

衡量采样速度高低的指标称为采样频率f s 。

一般来说，采样频率f s 越高，采样点越密，所获得的数字信号越逼近原信号。

为了兼顾计算机存储量和计算工作量，一般保证信号不丢失或歪曲原信号信息就可以满足实际需要了。

这个基本要求就是所谓的采样定理，是由Shannon 提出的，也称为Shannon 采样定理。

Shannon 采样定理规定了带限信号不丢失信息的最低采样频率为：2smf f ≥或2smωω≥式中f m 为原信号中最高频率成分的频率。

采集的数据量大小N 为：T N t=∆ 因此，当采样长度一定时，采样频率越高，采集的数据量就越大。

使用采样频率时有几个问题需要注意。

一， 正确估计原信号中最高频率成分的频率，对于采用电涡流传感器测振的系统来说，一般确定为最高分析频率为12.5X，采样模式为同步整周期采集，若选择频谱分辨率为400线，需采集1024点数据，若每周期采集32点，采样长度为32周期。

二，同样的数据量可以通过改变每周期采样点数提高基频分辨率，这对于识别次同步振动信号是必要的，但降低了最高分析频率，如何确定视具体情况而定。

条件1采样频率控制最高分析频率采样频率（采样速率）越高，获得的信号频率响应越高，换言之，当需要高频信号时，就需要提高采样频率，采样频率应符合采样定理基本要求。

这个条件看起来似乎很简单，但对于一个未知信号，其中所含最高频率信号的频率究竟有多高，实际上我们是无法知道的。

振动信号的滤波处理引言：振动信号是一种普遍存在于自然界和工程领域的信号，它包含了丰富的信息。

在实际应用中，我们常常需要对振动信号进行滤波处理，以便提取有用的信息或去除干扰。

滤波处理是一种基本的信号处理方法，通过改变信号的频谱特性，可以实现对信号的增强、降噪、去除干扰等目的。

本文将介绍振动信号的滤波处理方法及其在实际应用中的一些典型应用。

一、滤波器的基本原理滤波器是一种能够改变信号频谱特性的系统。

根据滤波器的特性，可以将信号中的某些频率成分通过，而将其他频率成分抑制或削弱。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

1. 低通滤波器：通过的频率成分较低，高频成分被抑制或削弱；2. 高通滤波器：通过的频率成分较高，低频成分被抑制或削弱；3. 带通滤波器：通过一定范围内的频率成分，其他频率成分被抑制或削弱；4. 带阻滤波器：抑制一定范围内的频率成分，其他频率成分通过。

二、振动信号滤波处理的方法振动信号的滤波处理方法主要包括模拟滤波和数字滤波两种。

1. 模拟滤波：模拟滤波是指在信号还未经过数字化处理之前，采用模拟电路对信号进行滤波。

常用的模拟滤波器包括RC低通滤波器、RLC带通滤波器等。

模拟滤波器具有结构简单、响应速度快等优点，但受到模拟电路元器件的制约，无法实现高精度、高性能的滤波效果。

2. 数字滤波：数字滤波是指在信号经过模数转换之后，采用数字信号处理算法对信号进行滤波。

数字滤波器可以通过编程实现，具有灵活性高、精度高等优点。

常用的数字滤波器有FIR滤波器和IIR 滤波器等。

FIR滤波器的特点是稳定性好、抗混叠性强，在实际应用中较为常见；而IIR滤波器具有计算量较小、响应速度快等优点，但稳定性相对较差。

三、振动信号滤波处理的应用振动信号的滤波处理在工程领域中有着广泛的应用，下面列举几个典型的应用场景。

1. 振动信号的故障诊断：振动信号可以用于机械设备的故障诊断。

通过对机械设备产生的振动信号进行滤波处理，可以提取出故障频率成分，从而判断设备是否存在故障。

振动系统自由响应信号的滤波处理振动信号的测量和分析在工程中非常重要，因为它可以帮助识别和预防机械故障。

振动信号的有效应用需要对振动信号进行有效的处理和分析，以确保信号可以准确反映出实际情况。

振动信号可分为自由响应信号和强迫振动信号两类。

在许多应用中，自由响应信号更受重视，它是机械系统自然受力情况下的影响。

考虑到自由振动信号中需要处理的各种非线性干扰，它的处理过程比强迫振动信号的处理过程更为复杂。

自由响应信号的处理过程，要求具备良好的滤波处理能力，以保证信号的有效性和准确性。

一般来说，振动信号滤波处理分为两种方法：时域滤波和频域滤波。

时域滤波法是通过变换信号的时域特性来实现滤波的，一般用于过滤低频成分和噪声。

而频域滤波法则是改变信号的频域特性来实现滤波，用于过滤高频成分和噪声。

为了有效处理自由响应信号，有不同的算法可以被使用，如多级滤波器、低通滤波器、滑动窗滤波等。

多级滤波器采用层次式处理策略，通过不断多次滤波平滑信号，改善信号质量。

低通滤波器从数学上分析滤波下限，可以滤除信号中的高频分量，从而改善信号质量。

滑动窗滤波法则是将信号分成一定数量的窗口，然后采用一种算法从每个窗口中提取出有效的信号分量，并忽略无效的信号成分。

滤波处理在振动信号的处理中占有非常重要的地位，滤波处理的正确使用可以使信号中的有效信息提取准确，这对振动信号的有效分析和预测都至关重要。

因此，有必要针对自由响应信号的滤波处理进行有效的研究，以提高其处理性能并获得更精确的测量和诊断结果。

首先，必须对自由响应信号进行有效的信号采集和数据处理，以确保信号可以准确反映实际情况。

为了确保信号采集的准确性，采用适当的采样要求，提高测量精度，并优化采样的参数选择，以保证有关特性的准确性。

在信号处理过程中，可以考虑使用滤波技术，从而减少数据中的噪声干扰，从而改善有效信息的提取和诊断精度。

此外，在滤波处理中，可以采用多种有效算法，如多级滤波器、低通滤波器、滑动窗滤波等。
