振动信号处理方法

断路器振动信号处理方法在研究的初期，时域包络法、短时能量、短时谱、人工神经网络法等方法被引入到断路器振动诊断中。

随着断路器振动诊断研究的深入发展，除了在原有的方法上进行改进之外，越来越多的新方法被吸纳采用，如细化频谱分析、小波分析、小波包分析、希尔伯特变换、信息端、分形方法、相空间重构等。

(1)时域法时域分析法可以直接从时域振动信号中获取振动事件的发生时刻、振动幅值及其他表示时域波形变化的指标作为特征参数错误!未找到引用源。

o包括包络分析法、短时能量法等。

利用包络分析(Envelope Analysis)方法，可以获得振动事件发生的时刻，如电磁铁动作、触头接触、缓冲器撞击等信息，而且包络幅值还能反映出不同时段振动事件的剧烈程度。

短时能量法(Short Time Energy, STE)对时域信号序列的平方变换进行窗函数滤波，得到能量函数序列再进行后续分析。

(2)频域法频域法将时域的振动信号变换为频域数据，根据各频率成分的分布和变化来进行故障诊断，例如包络谱分析、细化频谱分析等。

包络谱分析对信号包络进行频谱分析，可得到信号包络的频域表示，即包络谱(Envelope Spectrum)。

从而，可以进一步从频域表达信号特征，对高压断路器的状态进行诊。

细化频谱分析(Zoom Spectrum Analysis)采用选带分析方法增加选定频段的谱线密度，有效地改善了频率分辨率。

将线性调频Z变换(Chirp ZTransform, CZT)引入断路器振动信号分析中，并对快速傅里叶变换(FFT)、细化FFT (ZoomFFT)、线性调频z变换进行了比较分析。

(3)时频法时频法将时域信号变换到时频综合平面上，保持了信号的局部特征，特别适合于对非平稳信号进行分析•。

时频法对时域振动信号的时间和频率信息同时进行提取，是断路器机械故障振动诊断研究的主要方法，包括短时傅里叶变换、小波分析、小波包分析、经验模态分解((Empirical Mode Decomposition, EMD)、希尔伯特变换、振荡子波分解等方法。

振动信号的频谱分析与故障诊断频谱分析是一种常用的信号处理技术，可以对振动信号进行分析和故障诊断。

本文将介绍频谱分析的原理和应用，并探讨其在故障诊断中的作用。

一、频谱分析的原理频谱分析是将一个信号分解成一系列频率成分的过程。

它基于傅里叶变换原理，将时域上的信号转换为频域上的频谱。

通过频谱分析，可以更直观地了解信号的频率特性和频率成分。

在振动信号处理中，频谱分析可以帮助我们获取振动信号的频率谱。

频率谱可以用图形表示，横轴表示频率，纵轴表示振幅。

通过分析频率谱，可以发现信号中的主要频率成分，从而进行故障诊断和分析。

二、频谱分析的方法1. 傅里叶变换（Fourier Transform）傅里叶变换是将信号从时域转换到频域的重要方法。

它将一个连续时域的信号转换为一个连续频域的频谱。

傅里叶变换可以精确地表示信号的频谱信息，但对计算机实现来说，计算量较大。

2. 快速傅里叶变换（Fast Fourier Transform，FFT）为了克服傅里叶变换的计算复杂度，人们提出了快速傅里叶变换算法。

FFT是一种高效的离散傅里叶变换方法，可以在计算机上快速计算信号的频谱。

FFT广泛应用于振动信号处理中，可以实时获得信号的频谱特征。

三、频谱分析在故障诊断中的应用1. 故障特征提取频谱分析可以帮助我们提取振动信号中的故障特征。

不同的故障在频谱上表现出不同的频率成分和振幅分布。

通过比较正常信号和故障信号的频谱特征，可以判断故障类型和程度。

2. 故障诊断频谱分析可以根据特定故障的频率特征，对故障进行诊断。

例如，对于轴承故障，通常会在频谱上出现与旋转频率相关的峰值，通过检测这些峰值可以判断轴承是否发生故障。

3. 故障监测与预警通过对振动信号进行实时频谱分析，可以实现故障的监测与预警。

当频谱中出现异常的频率成分时，说明设备可能存在故障隐患，及早发现并采取措施进行维修，可以避免设备故障进一步恶化。

四、频谱分析的局限性频谱分析虽然是一种有效的振动信号处理方法，但也存在一定的局限性。

物理实验技术中的振动信号处理方法与技巧振动信号是物理实验中常见的一种信号，它包含了丰富的物理信息。

在物理实验中，如何正确有效地处理振动信号，对于研究现象、分析数据以及获得准确结果至关重要。

本文将介绍几种常用的振动信号处理方法与技巧，帮助实验人员充分利用振动信号的信息。

一、去噪方法与技巧在实验中，振动信号常常受到各种干扰，如电磁干扰、机械噪声等，这些干扰会降低信号的质量。

为了保证振动信号的准确性，必须对其进行去噪处理。

1.数字滤波器数字滤波器是一种常用的去噪方法。

常见的数字滤波器有低通滤波器、高通滤波器和带通滤波器等。

低通滤波器可以过滤高频噪声，而高通滤波器则可以过滤低频噪声。

根据实验需求选择合适的滤波器，可以有效去除噪声。

2.小波变换小波变换是一种时频分析方法，可以将信号分解为不同频率的小波子信号。

通过选择合适的小波基函数和尺度，可以将噪声与信号有效分离，从而去除噪声。

小波变换在去噪中具有一定的优势，尤其适用于非平稳信号。

二、频域分析方法与技巧频域分析是振动信号处理中的一个重要步骤，它可以将时域信号转换为频域信号，进一步分析信号的频率成分、幅度、相位等信息。

1.傅里叶变换傅里叶变换是频域分析的基础方法之一，它可以将信号在时域和频域之间进行转换。

实验人员可以通过傅里叶变换得到信号的频谱图，进而分析信号的频率成分。

傅里叶变换的优点是简单易懂，但在处理非平稳信号时存在一定局限性。

2.短时傅里叶变换短时傅里叶变换是一种改进的傅里叶变换方法，可以处理非平稳信号。

它将信号分成若干小段，在每一段上进行傅里叶变换，然后通过描绘频率随时间变化的谱图来揭示信号的时频特性。

短时傅里叶变换在振动信号分析中应用广泛。

三、谐波分析方法与技巧谐波分析是对振动信号进行频域分析的一种方法，它可以分析信号中不同频率的谐波成分，揭示信号的特征和规律。

1.快速傅里叶变换快速傅里叶变换是一种高效的频域分析方法，可以快速计算信号的频谱。

通过快速傅里叶变换，可以快速得到信号中各个频率的幅度和相位信息，进而分析信号中的谐波成分。

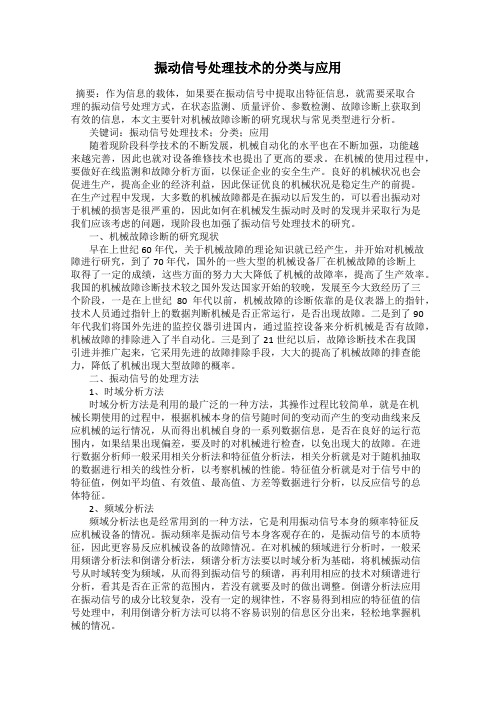

振动信号处理技术的分类与应用摘要：作为信息的载体，如果要在振动信号中提取出特征信息，就需要采取合理的振动信号处理方式，在状态监测、质量评价、参数检测、故障诊断上获取到有效的信息，本文主要针对机械故障诊断的研究现状与常见类型进行分析。

关键词：振动信号处理技术；分类；应用随着现阶段科学技术的不断发展，机械自动化的水平也在不断加强，功能越来越完善，因此也就对设备维修技术也提出了更高的要求。

在机械的使用过程中，要做好在线监测和故障分析方面，以保证企业的安全生产。

良好的机械状况也会促进生产，提高企业的经济利益，因此保证优良的机械状况是稳定生产的前提。

在生产过程中发现，大多数的机械故障都是在振动以后发生的，可以看出振动对于机械的损害是很严重的，因此如何在机械发生振动时及时的发现并采取行为是我们应该考虑的问题，现阶段也加强了振动信号处理技术的研究。

一、机械故障诊断的研究现状早在上世纪60年代，关于机械故障的理论知识就已经产生，并开始对机械故障进行研究，到了70年代，国外的一些大型的机械设备厂在机械故障的诊断上取得了一定的成绩，这些方面的努力大大降低了机械的故障率，提高了生产效率。

我国的机械故障诊断技术较之国外发达国家开始的较晚，发展至今大致经历了三个阶段，一是在上世纪80年代以前，机械故障的诊断依靠的是仪表器上的指针，技术人员通过指针上的数据判断机械是否正常运行，是否出现故障。

二是到了90年代我们将国外先进的监控仪器引进国内，通过监控设备来分析机械是否有故障，机械故障的排除进入了半自动化。

三是到了21世纪以后，故障诊断技术在我国引进并推广起来，它采用先进的故障排除手段，大大的提高了机械故障的排查能力，降低了机械出现大型故障的概率。

二、振动信号的处理方法1、时域分析方法时域分析方法是利用的最广泛的一种方法，其操作过程比较简单，就是在机械长期使用的过程中，根据机械本身的信号随时间的变动而产生的变动曲线来反应机械的运行情况，从而得出机械自身的一系列数据信息，是否在良好的运行范围内，如果结果出现偏差，要及时的对机械进行检查，以免出现大的故障。

机械振动学基础知识振动系统的振动信号处理方法机械振动学是研究物体在受到外力作用时所表现出来的振动现象的学科。

在振动系统中，振动信号处理是非常重要的一环，它可以帮助我们更好地了解振动系统的性能和特性，为系统的设计和维护提供重要依据。

本文将介绍振动信号处理的方法及其在机械振动学中的应用。

1. 时域分析时域分析是最基本的信号处理方法之一，它通过对信号在时间轴上的变化进行观察和分析，来获取有关信号的信息。

在振动系统中，我们通常会采集到振动信号的波形，通过时域分析可以得到信号的幅值、频率、周期等特征参数，从而判断系统的运行状态和存在的问题。

2. 频域分析频域分析是将信号在频率域上进行分析的方法。

在机械振动学中，频域分析是非常重要的一种信号处理方法，因为振动信号往往包含了多种频率成分，通过频域分析可以将这些频率成分清晰地展现出来。

常用的频域分析方法包括傅里叶变换、功率谱密度分析、频谱分析等。

3. 频谱分析频谱分析是频域分析的一种重要形式，它可以将信号在频率轴上的能量分布清晰地表示出来。

在机械振动系统中，频谱分析可以帮助我们识别系统中存在的谐波成分、共振频率等信息，为系统的故障诊断和预防提供有力支持。

4. 转子动平衡技术转子动平衡技术是振动信号处理中的一种重要方法，通过对转子在运转时的振动信号进行处理，可以判断转子系统的不平衡情况，并进行相应的校正。

转子动平衡技术在机械工程中有着广泛的应用，可以有效降低机械设备的振动和噪声。

5. 振动传感器技术振动传感器是用于采集振动信号的一种重要设备，它可以将系统振动转化为电信号，并传输给信号处理系统进行分析。

振动传感器技术在机械振动学中有着重要的应用，可以帮助我们实时监测系统的振动情况，及时发现问题并进行处理。

总结：振动系统的振动信号处理是机械振动学中的重要领域，它可以通过时域分析、频域分析、频谱分析、转子动平衡技术和振动传感器技术等方法，来获取系统运行状态和特性的信息，为系统的设计、监测和维护提供支持。

振动信号处理方法综述振动信号处理是一个极其重要的研究领域，尤其在机械工程、电子工程和物理学等领域中具有广泛的应用。

随着数码信号处理技术的不断发展，振动信号处理方法也在不断更新和完善。

本文将综述当前常见的振动信号处理方法，包括时域分析方法、频域分析方法、小波分析方法和模态分析方法。

时域分析方法:时域分析方法是指直接对振动信号进行时间域分析的方法。

主要包括以下几种：1、峰值检测法：通过寻找振动信号的波峰和波谷来分析振动信号的性质，它可用于快速检测机器故障并确定故障类型。

2、自相关函数法：通过计算振动信号的自相关函数来获得振动信号的特征值，进而实现故障诊断。

3、包络分析法：分析振动信号的包络线变化，用于判定工况条件或或机器设备运行状况是否正常。

频域分析方法:频域分析是指对振动信号进行频域分析的方法，可以更加深入地了解振动信号的频率分布情况，主要包括以下几种：1、傅里叶分析法：将时域信号分解为若干正弦波的叠加，以分析各分量在振动信号中的占比情况。

2、功率谱密度分析法：通过功率谱密度的分析，可以更准确地了解振动源的特性。

其使用广泛的技术是快速傅里叶变换（FFT）技术，以快速计算振动信号的频谱。

小波分析方法:小波分析是一种新兴的信号处理方法，可以同时在时域和频域中分析信号，主要包括以下几种：1、小波多尺度分析法：通过对振动信号的小波多尺度分析，可以更准确地确定振动信号的频率特性。

2、小波包分析法：对振动信号进行小波包分析，可将信号分解成一系列子信号，每个子信号的带宽和频率能够更加清晰地描述振动信号的特点。

模态分析方法:模态分析是指研究振动系统在不同的振动模态下的振动特点。

主要包括以下几种：1、模态分析法：通过响应分析技术，解出振动系统的振型和振频，在工程实践中常用于分析旋转机械和结构的振动特性。

2、主成分分析法：主要用于多属性振动信号的特征提取和数据降维处理，从而更好地对振动信号进行分析和处理。

综上所述，振动信号处理方法不仅应用广泛，而且种类繁多。

振动测试及其信号处理伏晓煜倪青吴靖宇王伟摘要：随着试验条件和技术的不断完善，越来越多的领域需要进行振动测试，尤其是土木工程领域。

本文首先介绍了振动测试的基本内容和测试系统的组成，其次对振动测试中的激励方式进行了简单的概括，最后总结了信号数据的处理一般方法，包括数据的预处理方法、时域处理方法和频域处理方法。

关键词：振动测试测试系统信号处理Vibration Test and Signal processingFu Xiaoyu Ni Qing Wu Jingyu Wang WeiAbstract: Vibration test has been applied in more and more fields, especially in civil engineering, as experiment methods and technology elevated. This paper introduced the contents of vibration test and consists of test system firstly, and generalized the exciting mode subsequently. General methods of vibration signal processing were summarized in the end, including preprocessing, time-domain processing and frequency-domain processing methods.Key words: vibration test; test system; signal processing0 引言研究结构的动态变形和内力是个十分复杂的问题，它不仅与动力荷载的性质、数量、大小、作用方式、变化规律以及结构本身的动力特性有关，还与结构的组成形式、材料性质以及细部构造等密切相关。

第34卷第8期2013年8月仪器仪表学报Chinese Journal of Scientific InstrumentVol.34No.8Aug．2013收稿日期：2012-11Ｒeceived Date ：2012-11*基金项目：航空基础科学基金（2012ZD52054）资助项目振动信号处理方法综述*李舜酩1，郭海东1，李殿荣2（1．南京航空航天大学能源与动力学院南京210016；2．潍坊小型拖拉机有限公司潍坊261000）摘要：振动信号处理方法一直以来是研究的热点，对设备振动监测和故障诊断都至关重要。

近年来，振动信号的处理方法得到了快速发展，但仍需不断改进和完善。

对近年来的文献进行了分类总结，分别对传统方法中的幅值域分析法、傅里叶变换、相关分析和现代方法中的Wigner-Ville 分布、谱分析、小波分析、盲源分离、Hilbert-Huang 变换及高阶统计量分析的发展、特点以及应用进行了概述和对比分析，最后作出了总结与展望。

关键词：振动信号；处理方法；传统方法；现代方法中图分类号：V231．92文献标识码：A国家标准学科分类代码：590．25Ｒeview of vibration signal processing methodsLi Shunming 1，Guo Haidong 1，Li Dianrong 2（1．College of Energy and Power Engineering ，Nanjing University of Aeronautics and Astronautics ，Nanjing 210016，China ；2．Weifang Xiaotuo Tractor Co．，Ltd ，Weifang 261000，China ）Abstract ：Vibration signal processing method has been an active research topic all the time ，and the equipment vibra-tion monitoring and fault diagnosis are crucial．Though the vibration signal processing methods developed fast in re-cent years ，they still need to be improved and optimized．Some typical approaches referring to recent literatures are classified and summarized in this paper．The developments ，features and applications are presented and discussed for amplitude domain analysis ，Fourier transform ，correlation analysis in traditional methods ，and Wigner-Ville distribu-tion ，spectral analysis ，wavelet analysis ，blind source separation ，Hilbert-Huang transform ，higher order statistics anal-ysis in modern methods．Finally ，we make a conclusion for this paper and an overview is made to guide the future de-velopment in this field．Keywords ：vibration signal ；processing method ；traditional method ；modern method1引言信号是信息的载体，为了从实际测量的振动信号中提取各种特征信息，必须采取各种有效的振动信号处理方法进行分析，从而进行参数检测、质量评价、状态监测和故障诊断等，因此振动信号的处理方法已成为科学研究的热点之一［1］。
