Cisco 2600 系列配置说明

设完后：把虚拟终端的IP设为：192.168.0.2 255.255.255.0 gate:192.168.0.1
DNS:10.0.0.10
ping 192.168.0.1
ok
ping 10.0.0.2
error
原因：路由器上行下行不通
解决：设一条路由
342－1(config-if)#ip default-network
以路由器a为例，上行设为10.1.0.2，下行设为：192.168.0.1
1.一根线，一端连虚拟终端的串行口，一端连路由器的Console口.
2.打开路由器，打开超级终端（附件－通讯－超级终端）
3.观察超级终端，出现#####（正在检测路由器）。。。。。
出现。。。Dialog(yer or no)?yes

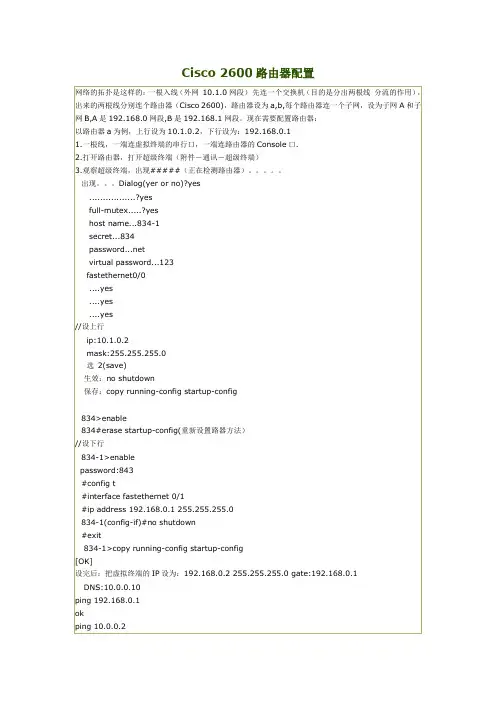

Cisco 2600路由器配置
网络的拓扑是这样的：一根入线（外网10.1.0网段）先连一个交换机（目的是分出两根线分流的作用），出来的两根线分别连个路由器（Cisco 2600)，路由器设为a,b,每个路由器连一个子网，设为子网A和子网B,A是192.168.0网段,B是192.168.1网段。现在需要配置路由器：
.................?yes
full-mutex.....?yes
host name...834-1
secret...834

virtual password...123
fastethernet0/0
....yes
....yes
....yes
//设上行
ip:10.1.0.2
342-1(conifig)#ip router 0.0.0.0 10.1.0.0
不行
#config t

msr2600-6-x1配置手册MSR2600-6-X1是一款功能强大的路由器，提供了灵活的网络连接、安全特性和卓越性能，旨在满足中小型企业和办公室的网络需求。

以下是MSR2600-6-X1的相关参考内容：1. 路由器概述：首先，在配置手册中应包含对MSR2600-6-X1路由器的概述，包括其主要特点、用途和适用环境。

这将有助于用户了解该路由器的基本信息和适用范围。

2. 硬件配置：接下来，应提供MSR2600-6-X1路由器的硬件配置详细信息，包括处理器类型和频率、内存容量、存储空间、接口类型和数量等。

这将帮助用户了解路由器的硬件能力和可扩展性。

3. 网络连接设置：在配置手册中，应详细介绍如何设置和配置MSR2600-6-X1的网络连接。

这包括如何设置LAN（局域网）和WAN（广域网）接口，如何配置IP地址、子网掩码和网关，以及如何启用和配置DHCP（动态主机配置协议）服务器。

4. 路由协议配置：应详细介绍如何配置和管理MSR2600-6-X1的路由协议，例如静态路由、RIP（路由信息协议）、OSPF （开放最短路径优先）等。

这将帮助用户了解如何优化和管理路由器的路由表，以实现更可靠和高效的网络通信。

5. 安全设置：在配置手册中，应列出和解释如何配置和管理MSR2600-6-X1的安全特性，例如防火墙、VPN（虚拟专用网络）、ACL（访问控制列表）、端口转发等。

这将帮助用户了解如何保护网络免受恶意攻击和未经授权的访问。

6. 无线网络配置：如果MSR2600-6-X1支持无线网络功能，配置手册应包含如何配置和管理无线网络设置，包括名称（SSID）、加密类型、访客访问控制等。

这将帮助用户了解如何设置和管理安全的无线网络连接。

7. 远程管理和监控：配置手册还应介绍如何通过远程管理和监控MSR2600-6-X1路由器。

这包括如何使用Web界面或命令行界面（CLI）进行配置和管理，以及如何设置和使用远程日志和警报功能。

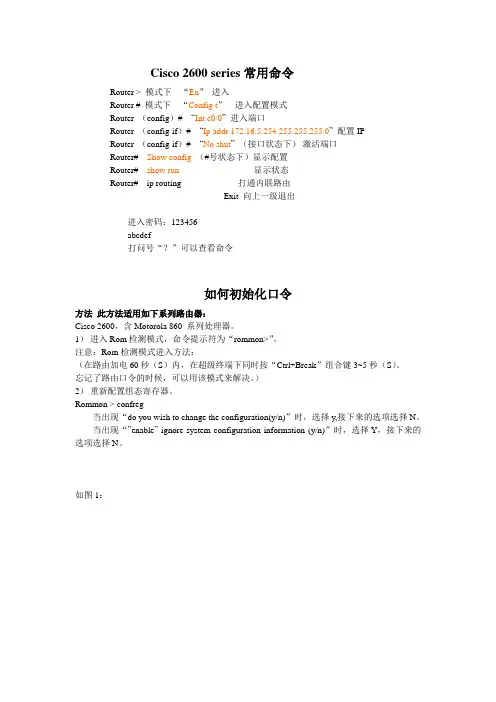

Cisco 2600 series常用命令Router > 模式下“En”进入Router # 模式下“Config t”进入配置模式Router （config）# “Int e0/0”进入端口Router （config-if）# “Ip addr 172.16.5.254 255.255.255.0”配置IPRouter （config-if）# “No shut”（接口状态下）激活端口Router# Show config （#号状态下）显示配置Router# show run显示状态Router# ip routing 打通内联路由Exit 向上一级退出进入密码：123456abcdef打问号“？”可以查看命令如何初始化口令方法此方法适用如下系列路由器：Cisco 2600，含Motorola 860 系列处理器。

1）进入Rom检测模式，命令提示符为“rommon>”。

注意：Rom检测模式进入方法：（在路由加电60秒（S）内，在超级终端下同时按“Ctrl+Break”组合键3~5秒（S）。

忘记了路由口令的时候，可以用该模式来解决。

）2）重新配置组态寄存器。

Rommon > confreg当出现“do you wish to change the configuration(y/n)”时，选择y,接下来的选项选择N。

当出现“”enable” ignore system configuration information (y/n)”时，选择Y，接下来的选项选择N。

如图1：3）重新启动路由器。

Rommon > reset如图2：4)启动后不需口令已能进入特权模式，执行如下命令使原来的配置信息有效。

Router(config)#config mem4.cisco 2600 系统修复用FTP灌入法当路由器软件系统出现故障，系统升级，配置文件拷贝，我们需要把服务器里软件拷贝到路由器里。

1、对路由器console进行设置Router>enableRouter#conftRouter(config)#line console 0Router(config-line)#loginRouter(config-line)#password 密码字符串Router(config-line)#exec-timeout 0 0 多长时间没有对console进行设置，自动返回exec会话的时间 Router(config-line)#logging synchronous 启用显示同步Router(config-line)#exitRouter(config)#exitRouter#show running-config2、enable密码设置Router>enableRouter#conftRouter(config)#enable password 密码字符串设置路由器使能密码Router(config)#enable secret 密码字符串设置路由器使能口令3、配置两个路由器的主机名及各接口的参数，以便不同网段之间能够相互访问。

具体设置方法如下：（1）、路由器A设置方法：Router>enable 进入特权模式Router#show version 查看路由器的硬件配置、软件版本、内存大小、配置寄存器设置及持续运行时间等信息 Router#show running-config 显示路由器当前正在使用的配置信息Router#conft 进入配置模式Router(config)#banner motd $this is my router$ 配置路由器的提示信息Router(config)#hostname routerA 将路由器主机名设置为RouterARouterA(config)#int e0 进入E0接口进行配置RouterA(config-if)#ip add 192.168.1.1 255.255.255.0 对E0接口进行IP配置RouterA(config-if)#no shutdown 启用端口RouterA(config-if)#exit 返回上级菜单RouterA(config)#exitRouterA#show controllers S0 查看串口类型（DCE&DTE）RouterA#conftRouterA(config)#int S0 进入S0接口进行配置RouterA(config-if)#description welcome to my company 配置端口描述信息RouterA(config-if)#ip add 192.168.2.1 255.255.255.0 对S0接口进行IP配置RouterA(config-if)#clock rate 64000 对DCE串口进行时钟频率设置RouterA(config-if)#no shutdown 启用端口RouterA(config-if)#exitRouterA(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 配置静态路由RouterA(config)#exitRouterA#wr(或者用copy run start) 保存配置以便下次使用此配置RouterA#show startup-config 显示路由器启动时所使用的配置信息 RouterA#showinte***ce S0 查看S0串口的情况RouterA#showip route 显示路由表注：用show inte***ce S0查看S0串口的各种情况如下：Serial 0 is up,line protocol is up 可操作状态Serial 0 is up,line protocol is down 硬件串口正常，配置错误Serial 0 is down,line protocol is down 硬件串口错误Serial 0 is administratively down,line protocol is down 管理员禁用状态（2）、路由器B设置方法：Router>enable 进入特权模式Router＃conf t 进入配置模式Router(config)#hostname routerB 将路由器主机名设置为RouterA RouterB(config)#int e0 进入E0接口进行配置RouterB(config-if)#ip add 192.168.3.1 255.255.255.0 对E0接口进行IP配置 RouterB(config-if)#no shutdown 启用端口RouterB(config-if)#exit 返回上级菜单RouterB(config)#int S0 进入S0接口进行配置RouterB(config-if)#ip add 192.168.2.2 255.255.255.0 对S0接口进行IP配置RouterB(config-if)#no shutdown 启用端口RouterB(config-if)#exitRouterB(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 配置静态路由 RouterB(config)#exitRouterB#wr(或者用copy run start) 保存配置4、对两台PC进行配置（1）、PC1的具体设置：IP地址：192.168.1.2子网掩码：255.255.255.0默认网关：192.168.1.1（2）、PC2的设置：IP地址：192.168.3.2子网掩码：255.255.255.0默认网关：192.168.3.1设置完毕后可以利用ping命令进行连通性测试,可以利用show ip route显示路由表。
