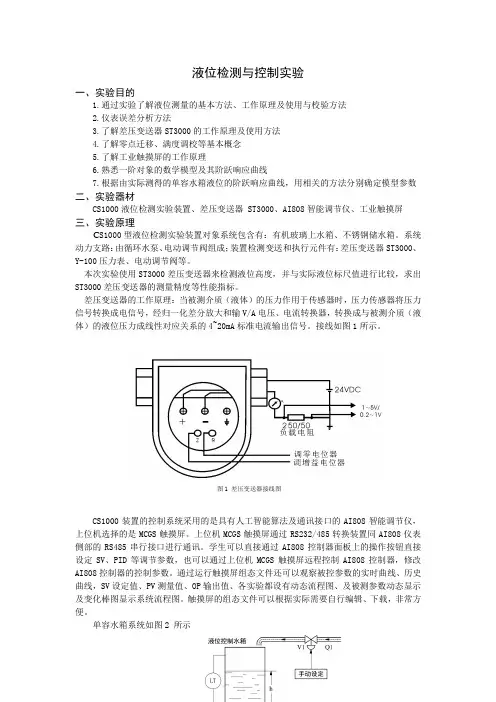

液位检测与控制实验一、实验目的1.通过实验了解液位测量的基本方法、工作原理及使用与校验方法2.仪表误差分析方法3.了解差压变送器ST3000的工作原理及使用方法4.了解零点迁移、满度调校等基本概念5.了解工业触摸屏的工作原理6.熟悉一阶对象的数学模型及其阶跃响应曲线7.根据由实际测得的单容水箱液位的阶跃响应曲线，用相关的方法分别确定模型参数二、实验器材CS1000液位检测实验装置、差压变送器 ST3000、AI808智能调节仪、工业触摸屏三、实验原理C S1000型液位检测实验装置对象系统包含有：有机玻璃上水箱、不锈钢储水箱。

系统动力支路：由循环水泵、电动调节阀组成；装置检测变送和执行元件有：差压变送器ST3000、Y-100压力表、电动调节阀等。

本次实验使用ST3000差压变送器来检测液位高度，并与实际液位标尺值进行比较，求出ST3000差压变送器的测量精度等性能指标。

差压变送器的工作原理：当被测介质（液体）的压力作用于传感器时，压力传感器将压力信号转换成电信号，经归一化差分放大和输V/A 电压、电流转换器，转换成与被测介质（液体）的液位压力成线性对应关系的4~20mA 标准电流输出信号。

接线如图1所示。

CS1000装置的控制系统采用的是具有人工智能算法及通讯接口的AI808智能调节仪，上位机选择的是MCGS 触摸屏。

上位机MCGS 触摸屏通过RS232/485转换装置同AI808仪表侧部的RS485串行接口进行通讯。

学生可以直接通过AI808控制器面板上的操作按钮直接设定SV 、PID 等调节参数，也可以通过上位机MCGS 触摸屏远程控制AI808控制器，修改AI808控制器的控制参数。

通过运行触摸屏组态文件还可以观察被控参数的实时曲线、历史曲线，SV 设定值、PV 测量值、OP 输出值、各实验都设有动态流程图、及被测参数动态显示及变化棒图显示系统流程图。

触摸屏的组态文件可以根据实际需要自行编辑、下载，非常方便。

液位串级控制系统实习报告一、实习目的1. 掌握液位串级控制系统的原理及组成；2. 学习使用调节器、传感器、执行器等仪器设备；3. 培养动手能力、观察能力及问题解决能力；4. 理解并实践自动控制系统在实际工程中的应用。

二、实习内容1. 液位串级控制系统原理及组成液位串级控制系统由两个控制器级联组成，上级控制器控制下级控制器，下级控制器控制被控对象。

本实习采用的液位串级控制系统主要由液位控制器、流量控制器、调节器、传感器、执行器等组成。

2. 系统设备及参数（1）调节器：采用电动调节阀，可用于控制液位和流量。

（2）传感器：采用液位变送器，用于测量液位。

（3）执行器：采用气动执行器，用于控制阀门的开关。

（4）被控对象：水箱，用于实现液位的控制。

3. 实习过程（1）设备调试：首先对液位变送器、电动调节阀、气动执行器等设备进行调试，确保设备正常工作。

（2）系统连接：将液位变送器、调节器、执行器等设备按照原理图连接起来，形成液位串级控制系统。

（3）参数设置：根据系统要求，设置调节器的控制参数，包括比例、积分、微分等。

（4）系统投运：启动系统，观察并调整参数，使系统达到稳定运行状态。

4. 问题及解决（1）问题一：系统启动过程中，液位波动较大。

解决：调整调节器参数，减小比例系数，提高系统稳定性。

（2）问题二：液位达到设定值后，系统出现超调。

解决：增加积分时间，减小超调现象。

（3）问题三：流量控制器工作不稳定，导致液位波动。

解决：检查流量控制器设备，清理阀门及管道，确保流量稳定。

三、实习收获1. 掌握了液位串级控制系统的原理及组成；2. 学会了使用调节器、传感器、执行器等设备；3. 培养了动手能力、观察能力及问题解决能力；4. 理解了自动控制系统在实际工程中的应用。

四、实习总结通过本次实习，我对液位串级控制系统有了更深入的了解，掌握了系统的原理、组成及调试方法。

在实际操作过程中，我学会了使用调节器、传感器、执行器等设备，并培养了动手能力、观察能力及问题解决能力。

实习实训报告：液位器实习实训一、实习实训背景随着我国工业自动化程度的不断提高，液位器作为一种常用的自动化控制元件，在各种工业过程中起着至关重要的作用。

为了更好地了解液位器的工作原理和应用，提高自己在实际工作中的操作技能，我参加了本次液位器实习实训。

二、实习实训目的1. 掌握液位器的工作原理及结构特点；2. 学会液位器的安装、调试和维护方法；3. 提高自己在实际工作中的动手能力和团队协作能力。

三、实习实训内容1. 液位器的基本原理及类型液位器是利用液体的静压力或浮力原理，将液位高度转换为电信号的一种仪表。

根据工作原理和结构特点，液位器可分为以下几种类型：（1）玻璃液位计：通过观察玻璃管中液位的高度来判断液位，适用于腐蚀性较强、温度较低的液体。

（2）磁翻板液位计：利用磁性翻板的开关动作来检测液位，具有结构简单、可靠性高的特点。

（3）超声波液位计：采用超声波原理，通过测量超声波发射和接收的时间差来计算液位，适用于各种液体和恶劣环境。

（4）雷达液位计：利用微波原理，通过测量微波发射和接收的时间差来计算液位，具有测量精度高、不受液体性质影响的优点。

2. 液位器的安装与调试（1）安装：根据液位器的类型和应用场景，选择合适的安装位置。

注意安装位置应避免液体的剧烈波动和外部干扰。

（2）调试：调整液位器的零位和量程，确保液位器的输出信号与实际液位高度相符。

在调试过程中，要遵循安全操作规程，防止发生意外事故。

3. 液位器的维护与保养（1）定期检查液位器的外观，确保其无破损、污垢和锈蚀。

（2）检查液位器的连接线路，确保其接触良好、无短路或断路现象。

（3）根据液位器的使用环境，定期进行清洁、润滑和紧固等工作。

四、实习实训心得通过本次液位器实习实训，我深刻了解了液位器的工作原理、类型、安装调试方法和维护保养措施。

在实际操作过程中，我学会了如何正确使用液位器，并与团队成员密切合作，完成了实习实训任务。

此外，本次实习实训使我认识到液位器在工业生产中的重要性，增强了自己对工业自动化领域的兴趣。

班级：082班座号：姓名成绩：

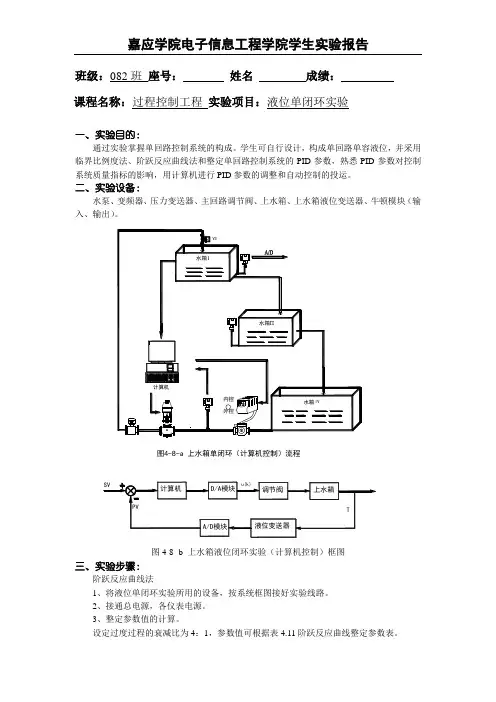

课程名称：过程控制工程实验项目：液位单闭环实验
一、实验目的：
通过实验掌握单回路控制系统的构成。

学生可自行设计，构成单回路单容液位，并采用临界比例度法、阶跃反应曲线法和整定单回路控制系统的PID参数，熟悉PID参数对控制系统质量指标的影响，用计算机进行PID参数的调整和自动控制的投运。

二、实验设备：
水泵、变频器、压力变送器、主回路调节阀、上水箱、上水箱液位变送器、牛顿模块（输入、输出）。

表4-13 阶跃反应曲线整定参数表
4、将计算所得的PID参数值置于计算机中。

5、使水泵Ⅰ在恒压供水状态下工作。

观察计算机上液位曲线的变化。

6、待系统稳定后，给定加个阶跃信号，观察其液位变化曲线。

7、再等系统稳定后，给系统加个干扰信号，观察液位变化曲线。

8、曲线的分析处理，对实验的记录曲线分别进行分析和处理，处理结果于表格4.12中。

五、试验报告：
根据试验结果编写实验报告，并根据K、T、τ平均值写出广义的传递函数。
