液位器实习实训报告

实习目的

1、了解搜集数学专业资料的常用方法；

2、熟练掌握Latex的使用，能够利用Latex进行排版；

3、掌握常见的数学模型，能够利用数学知识解决实际问题；

实习内容

通过学校图书馆电子资源查阅所需的专业资料，利用电驴等下载相关资料；

学习Latex的基本知识，并对所学的数学内容进行排版；

自学离散模型中的层次分析法、微分方程中的传染病模型和经济增长模型、运筹学中的最大利润问题和数理统计中的一元线性回归问题，培养利用所学数学知识解决实际问题的意识、提高分析问题的能力；

层次分析法：一种定性与定量相结合的、系统化、层次化的分析方法。先将决策问题分解为三个层次（目标层、准则层、方案层），再通过相互比较确定各准则层对于目标的权重、各方案对于每一准则的权重（定量），最后将两者进行综合、确定方案层对目标层的权重；

传染病模型：先对模型进行了一些假设，再根据假设条件列出了具体的微分方程，最后分析求解方程的解并对传染病的控制提出了建议措施。该模型由最初的未区分健康着和病人到被感染者可被治愈退出免疫系统的考虑，一次次的改进。对于SIR模型，无法解出方程的解析解，通过数值计算、相轨线分析、数值验证与估量给出了有效控制传染病的措施；

经济增长模型：首先建立产值与资金、劳动力之间的关系，然后研究资金与劳动力的最佳分配，使投资效益最大，最后讨论如何调节资金与劳动力的增长率，使劳动生产率得到有效的增长；

线性规划模型：通过总销售额与总成本的差额表示利润，由题中购买上限、所含成分要求得出约束条件，由此建立模型；

线性回归模型：通过题中时间和刀具厚度的一系列取值计算出一元线性回归模型中的系数，通过残差平方和回归平方和构造变量进行线性关系是否显著的检验；

出现问题

在学习LaTex的过程中，我遇到了一些难题：第一次输入既有汉字又有数学公式的一个简单的程序时，只是记得加了CJK，结果程序没有运行出来。后来，经过学习网上的资料，我才知道在引用时还要加上并且要做一些处理。

单容水箱液位pid控制实验报告

实验报告：单容水箱液位PID控制实验

实验目的：

本实验旨在通过PID控制器对单容水箱的液位进行控制，验证PID控制算法在液位控制中的应用效果，并了解PID控制器参数调节的方法和影响因素。

实验装置和仪器：

1. 单容水箱：用于存放水并模拟液位变化。

2. 液位传感器：用于实时监测水箱的液位。

3. 控制器：采用PID控制器，用于调节水箱液位。

4. 电源和信号线：提供电力和信号传输。

实验步骤： 1. 将水箱与液位传感器连接，并确保传感器能够准确测量液位。

2. 将PID控制器与液位传感器连接，建立控制回路。

3. 设置PID控制器的参数，包括比例系数（P）、积分时间（I）和微分时间（D）。

4. 将控制器调至手动模式，并将控制器输出设定值调整为合适的初始值。

5. 开始实验，记录初始液位和控制器输出设定值。

6. 观察液位的变化，并记录实时液位值。

7. 根据液位变化情况，调整PID控制器的参数，使液位尽可能接近设定值。

8. 结束实验，记录最终液位和控制器参数。

实验结果：

通过实验，我们得到了如下的结果和观察：

1. PID控制器的参数调节对液位控制有重要影响，不同的参数组合会导致液位的不同响应和稳定性。 2. 比例系数P的增大可以增加控制器对液位误差的敏感程度，但过大的P值可能引起震荡或超调。

3. 积分时间I的增大可以减小稳态误差，但过大的I值可能导致震荡或系统不稳定。

4. 微分时间D的增大可以提高系统的动态响应速度，但过大的D值可能引起噪声干扰或导致系统不稳定。

5. 通过逐步调整PID控制器的参数，我们可以实现较好的液位控制效果，使液位尽可能接近设定值并保持稳定。

结论：

本实验通过PID控制器对单容水箱的液位进行控制，验证了PID控制算法在液位控制中的应用效果。通过逐步调整PID控制器的参数，我们可以实现较好的液位控制效果，并使液位保持稳定。实验结果表明，PID控制器的参数调节对液位控制有重要影响，需要根据实际情况进行调整和优化。

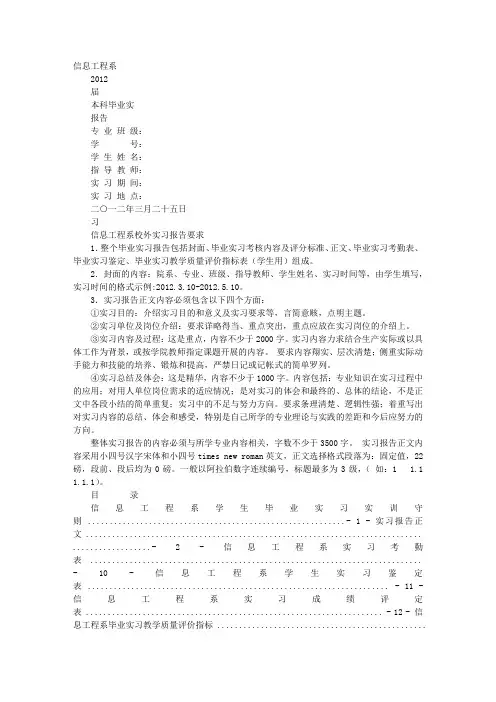

信息工程系

2012

届

本科毕业实

报告

专 业 班 级：

学 号：

学 生 姓 名：

指 导 教 师：

实 习 期 间：

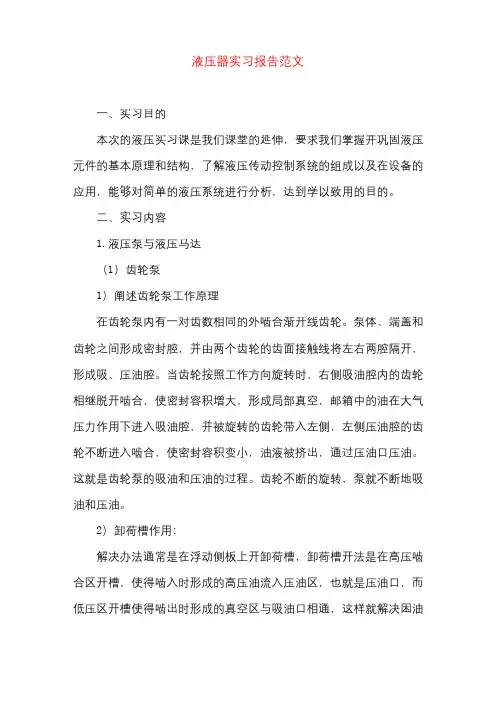

液压器实习报告范文

一、实习目的

本次的液压实习课是我们课堂的延伸，要求我们掌握并巩固液压

元件的基本原理和结构，了解液压传动控制系统的组成以及在设备的

应用，能够对简单的液压系统进行分析，达到学以致用的目的。

二、实习内容

1.液压泵与液压马达

（1）齿轮泵

1）阐述齿轮泵工作原理

在齿轮泵内有一对齿数相同的外啮合渐开线齿轮。泵体、端盖和

齿轮之间形成密封腔，并由两个齿轮的齿面接触线将左右两腔隔开，

形成吸、压油腔。当齿轮按照工作方向旋转时，右侧吸油腔内的齿轮

相继脱开啮合，使密封容积增大，形成局部真空，邮箱中的油在大气

压力作用下进入吸油腔，并被旋转的齿轮带入左侧，左侧压油腔的齿

轮不断进入啮合，使密封容积变小，油液被挤出，通过压油口压油。

这就是齿轮泵的吸油和压油的过程。齿轮不断的旋转，泵就不断地吸

油和压油。

2）卸荷槽作用:

解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮

合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而

低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油 现象。

3）齿轮泵的密封工作

泵体、端盖和齿轮之间形成密封腔。

2.液压控制阀

（1）单向阀

单向阀是流体只能沿进口流动，出口介质却无法回流的装置。

（2）电磁换向阀

三位四通电磁换向阀：

工作原理：

利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以

满足液压回路的各种要求。电磁换向阀两端的电磁铁通过推杆来控制

阀芯在阀体中的位置。

（3）溢流阀

工作原理：

工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。当先

导阀未打开时，阀腔中油液没有流动，作用在主阀芯上下两个方向的

压力相等，但因上端面的有效受压面积大于下端面的有效受压面积，

主阀芯在合力的作用下处于最下端位置，阀口关闭。当进油压力增大

到使先导阀打开时，液流通过主阀芯上的阻尼孔、先导阀流回油

箱。由于阻尼孔的阻尼作用，使主阀芯所受到的上下两个方向的
