GIS电气联锁

线路部分电器连锁#=1.3.4.5.6.8.9.12.13.14.15.17I母刀闸DS#1分合闸条件：1、CB#1b*DS#2b*ES#1b*ES#2b*ES101b(单一线路停送电电器连锁) 2、DS#2a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES101b （倒母线操作电器连锁）II母刀闸DS#2分合闸条件：1、CB#1b*DS#1b*ES#1b*ES#2b*ES111b(单一线路停送电电器连锁) 2、DS#1a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES111b （倒母线操作电器连锁）甲刀闸DS#3分合闸条件：CB#1b*ES#1b*ES#2b*FES#1b母地ES#1分合闸条件：DS#1b* DS#2b* DS#3b甲地ES#2分合闸条件：DS#1b* DS#2b* DS#3b地ES#3分合闸条件：DS#3b*V D#1b符号说明：CB#1表示断路器1、DS#1表示I母隔离开关2、DS#2表示II母隔离开关3、DS#3表示线路隔离开关ES#1表示母地ES#2表示甲地FES#1表示线路地刀闸VD#1b表示带电显示器ES101 I母母线地刀闸ES111 II母母线地刀闸a表示合闸 b 表示分闸*代表逻辑与的关系主变部分电器连锁#=2 .161、CB#1b*DS#2b*ES#1b*ES#2b*ES101b(单一主变停送电电器连锁)I母刀闸DS#1合闸条件：2、DS#2a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES101b（倒母线操作电器连锁）II母刀闸DS#2合闸条件：1、CB#1b*DS#1b*ES#1b*ES#2b*ES111b(单一主变停送电电器连锁) 2、DS#1a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES111b（倒母线操作电器连锁）甲刀闸DS#3合闸条件：CB#1b*ES#1b*ES#2b*ES#3b母地ES#1合闸条件：DS#1b* DS#2b* DS#3b甲地ES#2合闸条件：DS#1b* DS#2b* DS#3b地ES#3合闸条件：DS#3b*V D#1b符号说明：CB#1表示断路器DS#1表示I母隔离开关2、DS#2表示II母隔离开关3、DS#3表示线路隔离开关ES#1表示母地ES#2表示甲地ES#3表示地刀闸VD#1 b表示带电显示器ES101 I母母线地刀闸ES111 II母母线地刀闸a表示合闸 b 表示分闸*代表逻辑与的关系I母PT电器连锁：I母表刀闸分合条件：DS101：ES101 b*ES102 bI母地刀闸分合条件：ES101：:DS101 b* DS11 b* DS21 b* DS31 b* DS41 b* DS51 b* DS61 b* DS71 b* DS81 b* DS91 b* DS121 b* DS131 b* DS141 b* DS151 b* DS161 b *DS171 bI母表地刀闸分合条件：ES102：DS101 bII母PT电器连锁：II母表刀闸分合条件：DS111：ES111 b*ES112 bII母地刀闸分合条件：ES111：:DS111 b* DS12 b* DS22 b* DS32 b* DS42 b* DS52 b* DS62 b* DS72 b* DS82 b* DS92 b* DS122 b* DS132 b* DS142 b* DS152 b* DS162 b *DS172 bII母表地刀闸分合条件：ES112：DS111 b符号说明：DS101表示I母表刀闸DS111表示II母表刀闸ES101表示I母地刀闸ES111表示II母地刀闸ES102表示I母表地刀闸ES112表示II母表地刀闸母联间隔电器连锁DS71分合条件：ES71 b*CB71 b*ES72 b*ES101 bDS72分合条件：ES72b*CB71 b*ES71 b*ES111 bES71分合条件: DS71 b*DS72 bES72分合条件: DS71 b*DS72 b符号说明：DS71、DS72母联开关两侧刀闸CB71母联开关ES71 、ES72母联开关两侧地刀闸。

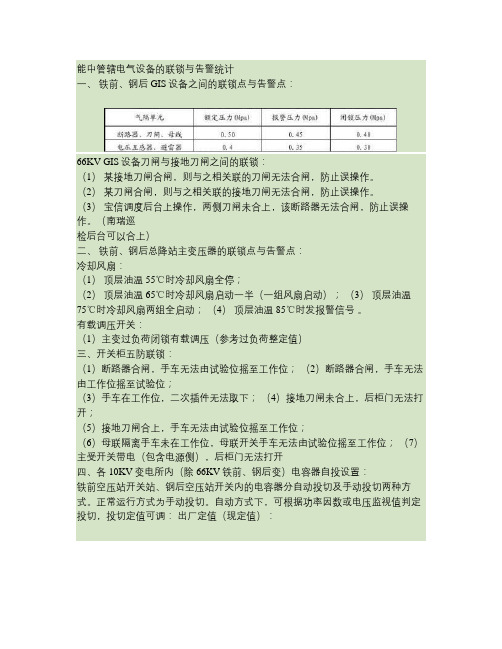

能中管辖电气设备的联锁与告警统计一、铁前、钢后GIS设备之间的联锁点与告警点：66KV GIS设备刀闸与接地刀闸之间的联锁：（1）某接地刀闸合闸，则与之相关联的刀闸无法合闸，防止误操作。

（2）某刀闸合闸，则与之相关联的接地刀闸无法合闸，防止误操作。

（3）宝信调度后台上操作，两侧刀闸未合上，该断路器无法合闸，防止误操作。

（南瑞巡检后台可以合上）二、铁前、钢后总降站主变压器的联锁点与告警点：冷却风扇：（1）顶层油温55℃时冷却风扇全停；（2）顶层油温65℃时冷却风扇启动一半（一组风扇启动）；（3）顶层油温75℃时冷却风扇两组全启动；（4）顶层油温85℃时发报警信号。

有载调压开关：（1）主变过负荷闭锁有载调压（参考过负荷整定值）三、开关柜五防联锁：（1）断路器合闸，手车无法由试验位摇至工作位；（2）断路器合闸，手车无法由工作位摇至试验位；（3）手车在工作位，二次插件无法取下；（4）接地刀闸未合上，后柜门无法打开；（5）接地刀闸合上，手车无法由试验位摇至工作位；（6）母联隔离手车未在工作位，母联开关手车无法由试验位摇至工作位；（7）主受开关带电（包含电源侧），后柜门无法打开四、各10KV变电所内（除66KV铁前、钢后变）电容器自投设置：铁前空压站开关站、钢后空压站开关内的电容器分自动投切及手动投切两种方式。

正常运行方式为手动投切。

自动方式下，可根据功率因数或电压监视值判定投切，投切定值可调：出厂定值（现定值）：五、取水泵站变电所内进线与母联之间的联锁关系：（1）1#受电开关与2#受电开关连锁，不能同时合闸防止异电源并列；（2）1#受电开关与1#受电隔离手车、1#受电计量柜连锁，1#受电隔离手车、1#受电计量柜手车都工作位置后1#受电开关方能合闸；（3）2#受电开关与2#受电隔离手车、2#受电计量柜连锁，2#受电隔离手车、2#受电计量柜手车都工作位置后1#受电开关方能合闸六、铁前、钢后总降站低压交流屏的互锁：（1）1#进线、2#进线与母联的互锁：可以同时合上任意2个开关，但不能同时合3个开关。

GIS组合电器电气联锁回路及逻辑分析作者：罗军皮志勇罗皓文严文洁来源：《中国科技纵横》2016年第02期【摘要】由于GIS设备具有占地小、设备运行稳定等优点被广泛采用。

变电站GIS设备采用厂家自带的电气联锁和微机五防共同实现防误操作逻辑，不像常规AIS设备配置独立的五防挂锁，节约了电网投资，减少维护量，但GIS存在的电气闭锁安全隐患，必须引起我们的重视和广泛关注。

本文分析了GIS电气联锁现状，重点对GIS设备电气联锁回路、逻辑的安全隐患进行分析，并提出的解决方案。

对于今后新投GIS设备电气联锁提供了新的思路和参考，为GIS组合电器安全稳定运行提供了技术措施。

【关键词】GIS 电气联锁安全隐患1 概述GIS组合电器GIS（Gas Insltated Substation）组合电器（以下称GIS）由断路器、隔离刀闸、接地刀闸、互感器、避雷器、母线、出线套管等组合而成，将上述高压电器和绝缘件封闭在金属筒内部充入一定压力的SF6气体作为绝缘和灭弧介质。

具有占地面积小、元件全部密封不受环境干扰、运行可靠性高、运行方便、检修周期长、维护工作量小、安装迅速、运行费用低、无电磁干扰等优点，特别适合在用地紧张的城市变电站、企业变电站、山区和污秽严重的地区使用。

GIS设备主要采用厂家自带的电气五防闭锁和微机五防共同实现防误操作逻辑，不像常规AIS设备配置独立的五防设备，节约了电网投资，但GIS存在电气联锁回路和逻辑单一等安全隐患，必须引起我们足够重视和广泛关注。

2 GIS电气联锁原理及要求电气联锁的基本原理是在GIS设备电动操作控制回路中，依据正确的操作规则串入断路器、隔离刀闸、接地刀闸等辅助接点进行相互闭锁。

当违反操作规则时，则由相应设备的辅助接点切断该操作设备的控制回路正电源，禁止操作，从而达到防误操作的目的。

与常规站不同，GIS设备的开关、刀闸、地刀均采用带电气闭锁功能的电动操作机构，所以联锁回路比较多，一般在厂家提供的图册里会有相应的间隔联锁回路原理图。

66kv系统GIS联锁条件66kv配出联锁A段1刀分合：2刀、断路器、D2、A211D1在分位2刀分合：1刀、断路器、D1、D2、A213D1在分位如果1刀和2刀需同时合闸时，A段联络断路器，A段联络1刀和2刀在合位D1分合：2刀和乙刀在分位D2分合：1刀和2刀在分位乙刀分合：断路器、D1、D3在分位D3分合：乙刀在分位；VD在通电情况下，显示未带电B段1刀分合：2刀、断路器、D2、A221D1在分位2刀分合：1刀、断路器、D1、D2、A223D1在分位如果1刀和2刀需同时合闸时，B段联络断路器，B段联络1刀和2刀在合位D1分合：2刀和乙刀在分位D2分合：1刀和2刀在分位乙刀分合：断路器、D1、D3在分位D3分合：乙刀在分位；VD在通电情况下，显示未带电66kv进线联锁A段1刀分合：2刀、断路器、D2、A211D1在分位2刀分合：1刀、断路器、D1、D2、A213D1在分位如果1刀和2刀需同时合闸时，A段联络断路器、A段联络1刀和2刀在合位D1分合：2刀、乙刀在分位D2分合：1刀、2刀在分位乙刀分合：断路器、D1、D3在分位D3分合：乙刀在分位;进线PT(kv)显示未带电B段1刀分合：2刀、断路器、D2、A221D1在分位2刀分合：1刀、断路器、D1、D2、A223D1在分位如果1刀和2刀需同时合闸时，B段联络断路器、B段联络1刀和2刀在合位D1分合：2刀、乙刀在分位D2分合：1刀、2刀在分位乙刀分合：断路器、D1、D3在分位D3分合：乙刀在分位;进线PT(kv)显示未带电66kv联络联锁A段1刀分合：断路器、D2、A211D1在分位2刀分合：断路器、D1、A213D1在分位D1分合：2刀在分位D2分合：1刀在分位B段1刀分合：断路器、D2、A221D1在分位2刀分合：断路器、D1、A223D1在分位D1分合：2刀在分位D2分合：1刀在分位66kv母线PT联锁A段A211D1分合：A222I、A224I、A226I、A228I、A232I、A210I、A212I、A200I、A211I在分位1刀分合：D1在分位A213D1分合：A222II、A224II、A226II、A228II、A232II、A210II、A212II、A230、A213I 在分位1刀分合：D1在分位B段A221D1分合：A234I、A236I、A238I、A242I、A244I、A220I、A214I、A200II、A221I 在分位1刀分合：D1在分位A223D1分合：A234II、A236II、A238II、A242II、A244II、A220II、A214II、A230、A223I 在分位1刀分合：D1在分位66kv分段联锁1刀分合：断路器、D2、A211D1在分位2刀分合：断路器、D1、A221D1在分位D1分合：2刀在分位D2分合：1刀在分位A230分合：A213D1、A223D1、A222、A224、A226、A228、A232、A234、A236、A238、A242、A244、A212、A214在分位。

GIS电气是什么意思在电力工业中，GIS是指六氟化硫封闭式组合电器，国际上称为“气体绝缘金属封闭开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

GIS全称气体绝缘组合电器设备（Gas Insulated Switchgear），主要把母线、断路器、CT、PT、隔离开关、避雷器都组合在一起。

就是我们经常可以看到的开关站，也叫高压配电装置。

高压配电装置的型式有三种：第一种是空气绝缘的常规配电装置，简称AIS。

其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。

葛洲坝电厂采用的即是这种型式。

第二种是混合式配电装置，简称H－GIS。

母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。

第三种是六氟化硫气体绝缘全封闭配电装置。

其英文全称GAS—INSTULATED SWITCHGEAR，简称GIS。

GIS的优点在于占地面积小，可靠性高，安全性强，维护工作量很小，其主要部件的维修间隔不小于20年。

个充气筒内,如将断路器和母线复合为一个充气筒内,又将隔离开关、接地开关、避雷器和电豆互感器由原来多个气筒复合为一个气筒。

这样做可使GIS小型化、轻量化。

(3)元件的多功能化,如将隔离开关和接地开关复合成三工位隔离/接地开关,可省略电气操作联锁,不存在DS和ES间各种误操作,显著提高了运行可靠性。

(4)铝合金铸造和加工技术的发展使外形和体积最小化。

GIS壳体有钢板卷制、铝板焊接和铸铝结构,以铝合金铸造气密性最好,且能按绝缘要求优化需壳形状。

(5)使用智能化监控和诊断工具以延长维修周期,并避免不必要的工作。

GIS智能化技术可对GIS进行在线检测,及早发现故障,防患于未然,又可对GIS进行状态监视,变'定期维护'为'状态维护'。

GIS操作规程
1、远控操作时，应检查电机电源、控制电源正常，将控制柜上的
“远控、近控”转换开关打至“远控”位置，“联锁、解锁”转换开关打至“联锁”位置，操作完成后检查现场指示器、后台指示正确。

2、远控不能操作时，可在控制柜近控操作断路器、隔离开关、接
地开关。

此时应将控制柜上的“远控、近控”转换开关打至“近控”位置，扳动控制开关进行分、合闸。

3、电动不能操作时，可手动操作隔离开关、接地开关。

操作前应
拉开控制柜内的电机电源空开，然后打开机构箱上的操作孔，将操作杆插入操作孔内，用棘轮扳手进行操作，待限位开关动作，指示器到位后即为操作到位，此时检查后台显示正确。

漫谈GIS刀闸闭锁原理及操作注意事项在高压电网中，GIS设备的应用范围（SF6气体绝缘金属全封闭组合电气设备）变得极其广泛，在进行相关实际操作的工作时，处于工作状态中将不断增加操作GIS设备的实际频率，因为不恰当的倒闸操作会引发很多的事故。

110kV GIS 设备在倒闸操作过程中的注意事项，主要是借助110kV GIS变电站接线作为探究实例，更加细致化地讲述了在操作中应该注意的事项以及110kV GIS刀闸闭锁原理，探究的目的主要是在原理上将操作GIS刀闸失误的行为避免掉，这样在今后的运行操作过程中就能够更好地进行预防和指导。

1 在电气防止出现误操作的过程中GIS设备应用的优缺点及所采取的应用措施地刀、开关以及刀闸等都是GIS设备中不可缺少的一部分，在实际操作设备的过程中被一直应用着的就是电气闭锁机构。

电气闭锁的最基本原理实质上是控制开关的回路、刀闸以及地刀，根据实际进行规范操作。

在出现违规操作时，主要是由设备中相应的辅助接点将该操作设备的控制回路电源切断，将停止所有的操作，这样能够有效地避免出现防误操作的状况，还可以降低误操作的几率，从而提高操作的正确率。

GIS设备在防止电气误操作方面的优点：电气具有非常可靠以及严谨的闭锁结构，因为其具有复杂化的接线，同时元件的涉及也比较广以及比较多，这就要求相关的操作人员熟练地掌握比较基本的电气闭锁原理，同时也可以很好地保护继电人员。

企业需要定期进行人员的专业技能培训并人为解锁，只有做好这些才可以有效地实现强制防误操作的功能。

GIS设备在防止电气误操作方面的缺点：因为在实际操作过程中涉及到非常多的元件，所以GIS设备在主要操作机构、开关辅助接点、刀闸以及地刀等环节中会产生很多不良的状况，这样在一定程度上会对实际操作电动产生比较严重的影响，在今后的电动维护工作开展过程中也会增大整体的难度。

2 110kV GIS刀闸闭锁的原理2.1 110kV GIS变电站的典型接线110kV GIS变电站的典型接线主要存有两段母线之间的间隔、线路间隔、母联开关间隔等，都被称作是母线间隔。
