低压配电柜及柜内元件了解

低压电容补偿柜电气设计回路元器件选型和装配工艺一、柜内元器件介绍及分类1、低压电器:是指在500V以下的供配电系统中对电能的生产、输送、分配与应用起转换、控制、保护与调节等作用的电器。

2、低压配电电器的分类与用途。

1)刀熔开关：用于线路和设备的短路或过载保护，作为不频繁地手动接通和分断交流电路用。

2)刀开关：作为不频繁地手动接通和分断交流电路或作隔离开关用。

3)断路器：用于线路的过载、短路或欠压保护，也可用于不频繁操作的电器。

4)熔断器：用于线路和设备的短路或过载保护。

5)动态补偿调节器：半导体电子开关，用于电容器组的接入或断开电网的智能开关器件。

具有零电流投入，浪涌电流小，过、欠压保护、缺相保护、空载保护、自诊断故障保护等功能。

与普通交流接触器相比，能耗低，能有效地保护电容器和大大减少浪涌电流对电网的冲击。

6)动态补偿控制器：用于电容器组的控制和保护，能控制多组动态补偿调节器的投入和切出。

能记录和储存对电网实时监测数据和电容器组投入和切出的数据。

具有高低压保护，报警，循环投切和优化投切等功能。

7)电容器：用于通过动态补偿控制器对电网的实时监控，在电网的无功功率超过设定的范围时，通过动态补偿调节器接入电网或断开和电网的连接。

提高电网的功率因数，达到减少电网无功损耗，提高电网运行效率，节约电能的目的。

二、操作工艺1、工艺流程：安装过程原则上先主电路,后辅助电路,自上而下。

2、安装和选用方法。

1）刀开关的选用和安装。

a)刀开关的额定电压不小于线路的额定电压；额定电流不小于线路的计算负载电流；极限通断能力不小于线路中最大的短路电流。

b)为防止分断时喷弧造短路，应将与自动开关连接的母线在200毫米以内包以绝缘布，同时在喷弧方向一定距离内不得有其它零件。

c)将前盖按原样固定在开关上，进线端相间有隔弧板的必须按规定装上。

2）、动态补偿调节器的选用和安装。

a)动态补偿调节器的选用应按电容容量大小和规格确定。

动态补偿调节器选用规则(表2)所连接电容器容量/Kvar选用动态补偿调节器≤15KarLTSC-15-S20KarLTSC-20-S30KarLTSC-30-S40KarLTSC-40-Sb)按布置图将动态补偿调节器安装孔眼对准柜体柜架上的固定孔眼，然后用螺栓和弹簧垫片固定，安装须端正不歪斜，并可靠接地。

1. 低压配电屏1.1 一般要求1.1.1 低压配电柜须为经过 IEC60439，EN60439及GB7251.1-1997所规定的定型试验的组合装置（TTA），由专业制造低压配电柜的工厂生产，并在厂内组装和试验。

1.1.2 按《建筑电气工程施工质量验收规范(GB 50303-2002 )中第 3.2.7项验收。

1.1.3 为独立座地、可延伸的多屏式，由装设断路器、熔断器、继电器、母线、控制器等的间隔所组成。

整套低压配电柜须适用于本规格说明书所规定的工作条件。

1.1.4 整套低压配电柜须按下列标准之最新修订本中之规定或相关的国家标准及规范进行设计和制造。

IEC269，BS88，EN60269 —熔断器IEC51，BS89，EN60051 —电气指示仪表IEC255，BS142 —保护继电器EN55014 —无线电干扰之限制BS1433 —电器用铜IEC85，BS2757 —绝缘材料之分类IEC898，BS3871 —小型空断断路器IEC185，BS7676 —电流互感器GB7215-87，ZBK36001-89 —定型试验和部分定型IEC439，EN60439 —试验的组合装置IEC521，BS568 —电表IEC255，BS5992 —继电器IEC227，BS6004 —电力和照明用PVC绝缘，非铠装电缆BS6231 —开关装置及控制装置线路用 PVC 绝缘电缆IEC623，BS6260 —可充电开启式镍镉蓄电池BS7430 —接地IEC364，BS7671 —屋宇电气装置规例IEC947，EN60947 —低压开关装置及控制装置GB7251.1 —低压成套开关设备和控制装置JB/T9661 —低压抽出式成套开关设备3.1.63.2 安装方面3.2.1 必须尽可能避免使不同的导电金属接触。

如不可能避免，则相接触金属的一面或两面须电镀或彼此绝缘。

3.2.2 低压配电柜内所有相类似或其部件均须可以互换。

高压低压配电柜的内部结构及工作原理介绍高压低压配电柜是电力系统中的重要设备，用于接收、分配和控制电能。

它承担着保护电路和设备的任务，确保电力系统的安全运行。

本文将介绍高压低压配电柜的内部结构和工作原理。

一、内部结构高压低压配电柜的内部结构通常由主体结构、电器元件、配电装置和控制设备等组成。

1. 主体结构：主体结构是整个配电柜的骨架，由外壳、前板、后板等组成，起到固定和保护电器元件的作用。

2. 电器元件：电器元件包括断路器、隔离开关、接触器、熔断器等。

断路器用于过载和短路保护，隔离开关用于切断电源，接触器用于控制电动机等设备的启停，熔断器用于保护电路。

3. 配电装置：配电装置用于将高压电源分配到各个低压电器设备上，包括母线、接线端子、熔断器座等。

母线用于传递电能，接线端子用于连接电缆和电器设备，熔断器座用于安装熔断器。

4. 控制设备：控制设备用于对配电柜进行远程和就地控制，包括电动机控制器、电压表、电流表、触摸屏等。

电动机控制器用于控制电动机的启停和运行状态，电压表和电流表用于监测电气参数，触摸屏用于操作和监控配电柜。

二、工作原理高压低压配电柜的工作原理是实现高压电源的分配和控制。

1. 高压侧工作原理：高压侧将传输来的电能通过母线分配给不同的低压侧设备。

电能进入配电柜后，经过隔离开关切断电源，并经过断路器进行过载和短路保护。

然后通过接触器进行控制，将电能传递给相应的低压电器设备。

2. 低压侧工作原理：低压侧的电器设备通过接线端子与配电柜相连。

当配电柜接收到来自高压侧的电能后，通过熔断器保护电路和设备。

同时，控制设备可以对电动机等设备进行控制和监测。

高压低压配电柜的工作原理主要是通过合理的电器连接和控制设备的配合实现的。

在正常情况下，电能流通畅顺，各个电器设备正常工作。

但当出现过载、短路或其他异常情况时，配电柜会自动切断电源，保护电路和设备的安全。

控制设备可以对电器设备进行监测和操作，方便维护和管理。

低压配电柜的主要组成与作用低压配电柜的主要组成与作用一、配电屏的作用配电屏的作用主要是进行电力分配，将经过变压器的电压分配到各个用电单元。

低压配电屏是按一定的接线方案将有关低压一、二次设备组装起来，用于低压配电系统中动力、照明配电之用。

二、配电屏主要组成配电屏主要由进线柜、出线柜、电容器柜、计量柜等组成。

进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏，而其他组却很少投切的情况。

低压配电柜培训一、低压配电柜的基本原理低压配电柜是工业用电系统中的一个重要环节，它承担着输电、分配和控制电能的任务。

低压配电柜的基本原理是通过将来自变压器的电能进行分支、分配和控制，将电能送达各个用电设备，保障用电设备正常运行。

低压配电柜通常由断路器、接触器、继电器、仪表、开关、保护元件等组成，其工作原理是通过这些设备的协调配合，对电能进行分支、分配和控制。

二、低压配电柜的组成结构1.断路器：主要用于开关和关闭电路，以及过载保护和短路保护。

2.接触器：用于控制电动机的启停和正反转，通常与继电器组合使用。

3.继电器：用于实现电路的自动控制和保护。

4.仪表：用于显示电流、电压、功率、电能等参数。

5.开关：用于手动控制电路的开关。

6.保护元件：包括过流保护、漏电保护、接地保护等。

低压配电柜的组成结构是多样的，其具体结构和功能会有所不同，但以上几种设备是低压配电柜中常见且重要的部件。

三、低压配电柜的操作规程1.操作前的准备工作（1）检查低压配电柜的外部情况，确保无异常。

（2）查看配电柜的开关位置，确认开关处于断开状态。

（3）检查低压配电柜的进线和出线，确保连接正确。

2.开机操作（1）按照操作规程将主断路器合上，接通电源。

（2）检查仪表，确认电压、电流等参数正常。

（3）逐一合上各个支路断路器，接通用电设备。

3.停机操作（1）按照操作规程将各个支路断路器拉开，停止用电设备。

（2）将主断路器拉开，切断电源。

（3）关闭配电柜的门窗，确保安全。

四、低压配电柜的安全注意事项1.运行检修前必须使运行安全开关处于断开位置，贴有“禁止合闸操作”的标志。

2.定期对设备进行检查和保养，确保电气连接可靠，操作灵活。

3.严格遵守操作规程，严禁擅自改动设备和连接线路。

4.在操作过程中必须严格遵守操作规程，严禁擅自分合闸操作。

5.遇有异常情况时，应及时向维护人员报告，不得擅自处理。

五、结语通过以上培训，相信对低压配电柜的基本原理、组成结构、操作规程和安全注意事项等方面已经有了初步的了解。

低压配电柜基础知识陕西雁通电子科技有限责任公司质技部2013.6内容❑低压开关柜的定义,功能及分类❑低压开关柜的主要组成部分及基本结构❑低压配电系统❑常用低压成套装置介绍❑常用开关柜的操作方法❑低压系统供电设备日常维护低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。

低压开关柜的功能及作用电能分配转换电机控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响✓固定式:馈电回路或电机控制回路低压开关柜分类✓抽出式:馈电回路或电机控制回路按结构分：低压开关柜分类按用途分：✓配电用:馈电柜✓控制用:电机控制柜✓补偿用:如无功功率补偿柜功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置为保护人身和设备安全，将开关柜独立划分成几个隔室。

隔室分类：❑母线室：包括水平母线室与垂直母线室❑功能单元室(开关隔室)❑电缆出线室：包括电缆室❑二次设备室母线室电缆出线室功能单元室二次室开关柜的基本结构低压开关柜的主要组成部分柜体母线❑柜体：开关柜的外壳骨架及内部的安装、支撑件❑母线：一种可与几条电路分别连接的低阻抗导体❑功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）功能单元电缆出线开关柜的主要技术参数1.额定电流(通常同进线开关大小相同)2.额定电压/额定绝缘电压(400/1000V)3.进出线方式4.额定短时耐受电流( Icw/1s)5.柜体内部功能区域的划分(隔离方式)6.外壳防护等级7.安装地点及方式8.外形尺寸(同用户现场面积有关)9.颜色及表面处理10.接地系统下进侧进后进进线方式▪上进线▪下进线▪侧进线▪后进线上进前接线后接线出线方式▪前出线（顶部或底部）可以进行靠墙安装▪后出线（顶部或底部）不可以进行靠墙安装安装地点及安装方式安装地点分类：室内安装室外安装安装方式分类：靠墙安装离墙安装固定方式分类：螺栓固定电焊固定供电系统示意图K WK WK WK WK WK W K W K W低压进线变压器2低压进线变压器1进线主开关1进线主开关2联络开关负载负载电动机回路配电回路单线图示意将若干个回路组合装配成低压开关柜常用低压成套开关柜用途YT-GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流600-3150A的配电系统,作为动力,照明及供配电设备的电能转换,分配与控制之用.一、YT-GGD型交流低压配电柜■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF型材局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的配电系统,作为动力配电,电动机控制及照明等配电设备。

低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。

一般都是离墙安装，可双面维护。

1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。

2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。

动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。

而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。

动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。

2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。

挂墙式是挂墙明装（例如XL-3）。

嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。

2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。

②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。

③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

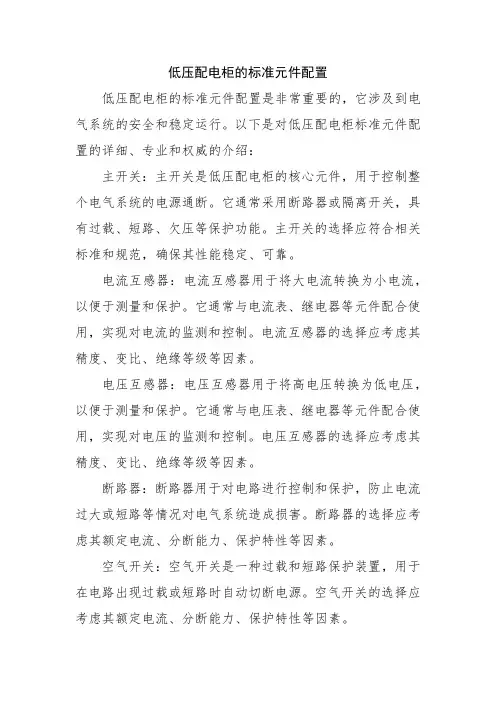

低压配电柜的标准元件配置低压配电柜的标准元件配置是非常重要的，它涉及到电气系统的安全和稳定运行。

以下是对低压配电柜标准元件配置的详细、专业和权威的介绍：主开关：主开关是低压配电柜的核心元件，用于控制整个电气系统的电源通断。

它通常采用断路器或隔离开关，具有过载、短路、欠压等保护功能。

主开关的选择应符合相关标准和规范，确保其性能稳定、可靠。

电流互感器：电流互感器用于将大电流转换为小电流，以便于测量和保护。

它通常与电流表、继电器等元件配合使用，实现对电流的监测和控制。

电流互感器的选择应考虑其精度、变比、绝缘等级等因素。

电压互感器：电压互感器用于将高电压转换为低电压，以便于测量和保护。

它通常与电压表、继电器等元件配合使用，实现对电压的监测和控制。

电压互感器的选择应考虑其精度、变比、绝缘等级等因素。

断路器：断路器用于对电路进行控制和保护，防止电流过大或短路等情况对电气系统造成损害。

断路器的选择应考虑其额定电流、分断能力、保护特性等因素。

空气开关：空气开关是一种过载和短路保护装置，用于在电路出现过载或短路时自动切断电源。

空气开关的选择应考虑其额定电流、分断能力、保护特性等因素。

熔断器：熔断器是一种简单的过流保护装置，当电路出现过流时，熔丝会熔断从而切断电路。

熔断器的选择应考虑其额定电流、熔断特性等因素。

接触器：接触器用于控制电动机等设备的启动和停止，具有较高的通断能力和电气寿命。

接触器的选择应考虑其额定电流、触点容量等因素。

继电器：继电器是一种用于控制电路的开关元件，具有动作速度快、控制能力强等特点。

继电器的选择应考虑其触点容量、动作时间等因素。

电表：电表用于测量电能消耗量，为电气系统的运行和维护提供数据支持。

电表的选择应考虑其准确度等级、测量范围等因素。

电流表：电流表用于测量电路中的电流大小，为电气系统的运行和维护提供数据支持。

电流表的选择应考虑其准确度等级、测量范围等因素。

电压表：电压表用于测量电路中的电压大小，为电气系统的运行和维护提供数据支持。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

低压配电柜内部结构及全型号的表示和含义解析提起低压配电柜，估计大部分电气设计人员都不陌生了。

随着工业技术的发展，电力已成为当今重要的能源形式，在低压供电系统中启用配电柜越来越多，如何科学合理地选择低压供电系统中的各种配电设备则显得非常重要，但是由于低压配电柜种类繁多，性能各异，因此，我们要明确各种型号低压配电柜的性能参数以及低压配电柜对主要元件的要求。

今天小编就给大家简单地讲一讲：低压开关柜内部结构及全型号的表示和含义解析，看完文章，希望能给在学习电气设计的初学者带来一定帮助！低压配电柜概述及种类：低压配电柜全型号的表示及含义如下：▲ 如上图所示，一个柜子9个回路，如果设计师不小心多画了一个回路，厂家做不出来，柜子没有足够的空间装下10个抽屉（回路），但合资或外资的厂家有的可以做10个回路。

▲ ABB的柜子环网供电单元：▲ 高压柜环网柜▲ 环网柜一进一出，另外有个回路通向变压器预装式变电站：▲ 箱变 1. 内部间隔▲ 箱变 2. 内部的品字结构低压配电柜内部结构：▲ 空开设备▲ 主母排4000A，短路电流50KA，3S。

▲ 真空断路器▲ 电缆终端头▲ 低压室▼ 学习更多电气知识：低压配电柜有哪些型号，有什么区别？如何设计，有什么设计要求？配电室中有哪些类型的低压配电柜？配电柜内部主要元器件有哪些？电气设计中的配电箱配电柜接线图详细讲解，「收藏」配电箱，配电柜联系与区别及空气开关选型平时最容易被忽略的地方配电柜铜排选择时需注意的9个事项MNS系列的低压配电柜是什么原理和什么结构？电缆如何接线？配电箱、配电柜图例大全！看完这些图例再也不用愁看不懂电气图纸配电柜二次原理图该怎么看？图文并茂带你详细识图！XL-21、GGD、GCK配电柜都有哪些区别？你都清楚吗？低压配电柜，TN-S系统，两路进线，进线断路器要断开零线吗？GGD固定式低压配电柜铜排使用量怎么计算？终于搞明白了。

低压配电柜的组成1. 引言低压配电柜是电力系统中的重要组成部分，用于对电能进行分配和控制。

它由多个设备和元件组成，以确保电能在不同用户之间的合理分配和安全使用。

本文将详细介绍低压配电柜的组成及其功能。

2. 主要组成部分低压配电柜主要由以下几个部分组成：2.1 断路器断路器是低压配电柜中最常见的设备之一。

它用于控制和保护电路，当电流超过额定值时会自动切断电路，以防止过载和短路等故障发生。

断路器通常具有过载保护和短路保护功能。

2.2 接触器接触器是一种用于控制大功率负载的开关设备。

它通过控制较小功率的信号来打开或关闭大功率回路。

接触器通常用于控制电动机、变压器等设备。

2.3 熔断器熔断器是一种过载保护设备，通过熔化导体来切断电路。

当电流超过额定值时，熔断器会自动断开电路，以防止设备损坏或火灾发生。

熔断器通常用于保护小功率负载。

2.4 电能计量仪表电能计量仪表用于测量和记录电能的使用情况。

它通常包括电流互感器、电压互感器和计量装置等组件，可以提供准确的电能消耗数据，以便进行能源管理和费用结算。

2.5 控制设备控制设备用于对低压配电柜中的各种设备和元件进行控制。

它通常包括按钮、指示灯、开关等组件，用于实现手动或自动控制功能。

2.6 过压保护装置过压保护装置用于检测和保护系统免受过高的电压影响。

它可以通过切断电路或降低电压来保护设备免受损坏。

2.7 箱体和支架箱体是低压配电柜的外壳，用于保护内部设备免受外界环境的影响。

支架则用于支撑和固定内部设备，以确保其稳定运行。

3. 功能与作用低压配电柜的主要功能和作用如下：3.1 电能分配低压配电柜通过断路器、接触器等设备，将输入的电能分配给不同的用户或负载。

它可以根据需要对电路进行切换和控制，以满足不同用户的用电需求。

3.2 电能保护低压配电柜通过断路器、熔断器等保护装置，对电路进行过载保护和短路保护。

当电流超过额定值时，这些装置会自动切断电路，以防止设备损坏或火灾发生。

GCS柜：（MCC）主构架主架构采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm的直径9. 2mm的安装孔装置的个功能室相互隔离，其隔室分为功能单元室、母线室、电缆室。

各室的作用相互独立。

水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力电缆隔室的设计使电缆上下进出均十分方便功能单元抽屉层高的模数为160mm,单元回路额定电流400A及一下每台MCC柜最多能安装11个一单元的抽屉或22个二分之一单元的抽屉抽屉进出线根据电流的大小采用不同片数的同规格片式结构的接插件抽屉单元设有机械联锁装置GCK柜：（MCC）主架构柜体基本结构是组合装配式结构。

螺栓紧固连接，20mm为模数安装孔装置的个功能室相互隔离，GCK柜的基本特点就是母线在柜体上部，其隔室分为功能单元室(柜前)、母线室（柜顶部）、电缆室(柜后)。

也可靠墙安装，此时，柜体右边加宽200mm作为电缆室，此时和MNS柜的顶部母线样式差不多功能单元抽屉层高的模数为200mm抽屉单元设有机械联锁装置MNS柜：（MCC）主架构柜体基本结构是由C型型材装配组成。

C型型材是以E=25mm为模数安装孔的钢板弯制而成抽出式MCC柜内分为三个隔室，，其隔室分为功能单元室(柜前左边)、母线室（柜后部）、电缆室(柜前右边)。

由于水平母线隔室在后面，所以又可做成双面柜。

为了减少开关柜排列宽带而设计的后出线，开关柜的主母线水平安装在开关柜的顶部，柜的后半部为电缆室，此时，此时和GCK柜的母线样式差不多功能单元抽屉层高的模数为200mm抽屉单元设有机械联锁装置GGD型低压配电柜电气性能：1）基本电气参数A）额定绝缘电压：交流660v(1000)vB)额定工作电压：主电路：交流380v(660V) 辅电路：交流380v(220v) 直流2 20v(110v)C）额定频率：50HzD）额定电流：≤4000AE）额定峰值耐受电流（0.1s) 105KAF）额定短时耐受电流（1s) 50KAGCK系列型交流低压配电柜是被国家列为新型节能产品，控制中心结构先进，外形美观，电气性能高，防护等级高，安全可靠，维护方便，是冶金、石油、化工、电工机械、轻纺等行业低压供电系统理想的配电装置。

配电室低压柜介绍1.低压柜柜型2.低压柜内断路器、刀闸3.低压柜内电流互感器4.低压柜内电容器、电抗器5.功率因数控制器6.接触器7.热继电器8.浪涌保护器380V常用低压配电柜柜型低压抽出式配电柜：GCK、GCS、MNS低压固定式开关配电柜：JYD、GGD全封闭分割式配电柜：GFB2-2008（新柜型用于低基配电室）照明或动力配电箱：PGL（配电内室较少使用）其他厂家原装配电柜GCK、GCS、MNS柜的主要区别GCK、GCS柜国内自主设计开发，MNS柜从ABB公司引进。

GCK、GCS采用8MF型材，MNS采用C型材。

GCK最小模数为1个单元，GCS最小模数为1/2个单元，MNS最小模数为1/4个单元。

GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每面柜子最多9层并可以做成双面。

低压断路器：能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

技术指标：In额定电流、ICU额定短路分段能力、ICS额定运行短路分断能力、ICW短时耐受电流万能断路器（框架开关）额定电流在630A以上，最高可至6300A。

内部附件：辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈电流互感器电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联常用电流互感器样式：羊角式（一般用于供电公司低压计量）、穿心式、开口式电抗器作用：抑制供电系统的高次谐波，用来保护电容器。

电容器作用：提高功率因数。

配置原则：变压器容量的1/3。

功率因数控制器（ABB-RVC）作用：控制电容器的投切时间及顺序。

电容器运行方式：顺序投入，先投先分。

熔断器作用：熔断器所能保护的主要还是电容器的外部连接端子及投切设备（交流接触器、热继电器和复合开关）所发生的短路故障。

接触器（电容器专用）作用：投入或切除低压并联电容器。

接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。
