28相连。
闸瓦托上装两块闸瓦，以闸瓦签21串定。
1—闸瓦定位弹簧；2—箱体；3—棘钩；4—压环；5—密封套；6—门组装（左）；7—门组装（右）；8—油杯；9—护罩；10—滤尘网；11—制动缸；12—杠杆；13—隔套；14—杠杆；15—圆锥弹簧；16—扭簧卡；17—扭簧止板；18—扭转弹簧；19—闸瓦托杆；20—闸瓦托；21—闸瓦签；22—闸瓦；23—脱钩杆；24—开口销；25—手轮；26—螺盖；27—棘轮；28—传动螺杆；29—传动螺母；30—滑套；31—条簧；32—密封罩；33—螺母；34—闸瓦签圆销。

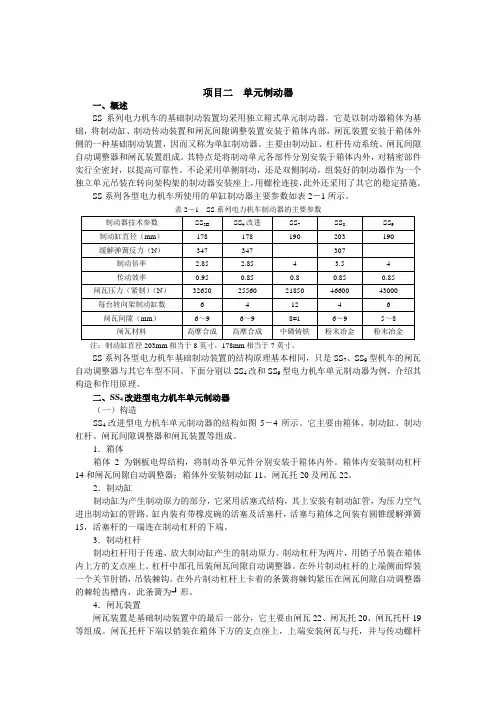

图2－4 SS4改进型电力机车单元制动器5．闸瓦间隙自动调整器闸瓦间隙自动调整器为使闸瓦与车轮踏面保持一定间隙而设。
SS系列电力机车除SS7、SS9型外，均采用单向自动式闸瓦间隙调整器，即自动减小过大的闸瓦间隙，而增大闸瓦间隙则需人工调整。
它吊装在制动杠杆上部，两端伸出箱体孔部分设密封装置防止灰尘进入箱体内。
伸出箱体一端是调整手轮，一端是传动螺杆，连在闸瓦托与闸瓦托杆上。
闸瓦间隙自动调整器由传动螺杆28与传动螺母29（左旋螺纹结合）、滑套30、棘轮27、棘钩3及调整手轮25等组成。
传动螺母套装在滑套中可转动，传动螺母尾部露出滑套部分有右旋螺纹，其上拧装棘轮与调整手轮。
滑套上有两耳轴销，是为吊装在制动杠杆之间而设。
箱体上部有脱钩机构，主要由脱钩杠杆23及棘钩3组成。
撬起脱钩杠杆的长臂，压迫脱钩销可使棘钩绕关节肘销转动离开棘轮齿槽，以便反向旋转调整手轮使闸瓦离开车轮踏面，进行闸瓦更换。
（二）工作原理如图2－4所示，当制动缸充气时，活塞带动活塞杆左移（活塞同时压缩了圆锥缓解弹簧），推制动杠杆下端并以上螺销为支点向左摆动，制动杠杆带动与它相连的滑套，使传动螺母与传动螺杆推动闸瓦托，使闸瓦压在车轮踏面上实现制动作用。
当制动缸排气时，活塞和活塞杆在缓解弹簧的推动下，使上述各传动零件作反方向运动，闸瓦即离开踏面而缓解。
