施工进度计划
整理人尼克
网络图及横道

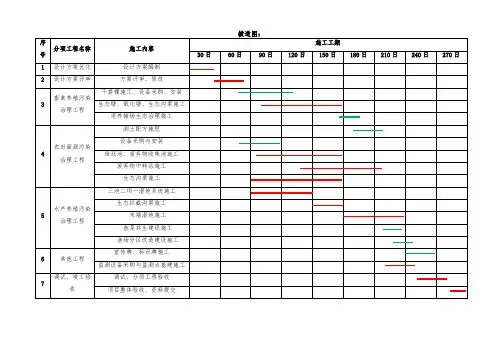

附件3：施工进度表
注：1、投标人应提交施工进度表，说明按招标文件要求的工期进行施工的各个关键日期。
中标后，投标人还应按合同条件有关条款的要求提交详细的施工进度计划。
2、施工进度表可采用网络图（或横道图）表示，说明计划开工日期和各分项工
程各阶段的完工日期。
3、施工进度计划应与施工组织设计相适应。
整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。
施 工 进 度 计 划 网 络 图 说明：1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。
2、钢筋安装2天，其中包括水电暗管预埋时间在内（水电应穿插施工）。
3、砖墙砌筑10天，其中包括模板拆除2天、门窗框安装2天的时间在内。
4、室内粉刷15天，其中包括卫生间、厨房的防水施工4天的时间在内。
5、室外工程20天，其中包括现场打扫卫生、修修补补2天的时间在内。
6、总工276天，其中基础占40天。
屋顶模板 屋顶钢筋 屋顶板砼 屋顶砖墙 屋顶粉刷 屋顶地板 室外工程 竣工验收 5天 2天 3天 10天 15天 8天 20天 20天五层模板 五层钢筋 五层板砼 五层砖墙 五层粉刷 五层地板5天 2天 3天 10天 15天 8天四层模板 四层钢筋 四层板砼 四层砖墙 四层粉刷 四层地板5天 2天 3天 10天 15天 8天三层模板 三层钢筋 三层板砼 三层砖墙 三层粉刷 三层地板5天 2天 3天 10天 15天 8天二层模板 二层钢筋 二层板砼 二层砖墙 二层粉刷 二层地板5天 2天 3天 10天 15天 8天一层模板 一层钢筋 一层板砼 一层砖墙 一层粉刷 一层地板5天 2天 3天 10天 15天 8天基 础40天 图例：表示虚设工序 表示主导工序 表示一般工序 1 2 10 5 3 11 8 6 4 27 21 15 31 20 43 39 38 32 13 9 7 14 12 34 28 23 16 19 17 47 44 40 35 29 24 18 52 51 49 46 42 37 33 26 22 25 30 36 41 45 48 5053 54 551 1 1 11111。
铁路工程施工进度计划横道图及网络图概述本文档旨在提供铁路工程施工进度计划的横道图及网络图，以便于管理和监控工程进展。
横道图轨道施工计划1.确定施工起止时间和里程节点。
2.绘制施工区段的轨道图。
3.标注轨道施工的主要工序和里程节点。
4.使用不同颜色或线型标记持续施工、暂时中断或紧急修复的工程段。
电气线路施工计划1.根据工程要求，确定施工区段。
2.绘制施工区段的电气线路图。
3.标注电气线路施工的主要工序和区段。
4.使用不同颜色或线型标记持续施工、暂时中断或紧急修复的电气线路。
基础设施施工计划1.确定施工起止时间和工程区段。
2.绘制施工区段的基础设施图。
3.标注基础设施施工的主要工序和工程区段。
4.使用不同颜色或线型标记持续施工、暂时中断或紧急修复的基础设施。
网络图工序关系网络图1.确定铁路工程施工计划中的各工序。
2.绘制每个工序的节点，表示工序的开始和结束。
3.根据工序之间的依赖关系，绘制工序之间的箭头表示先后顺序。
4.标注关键工序和关键路径，以便管理和监控工期。
资源分配网络图1.根据铁路工程施工计划中的各工序，确定所需的人力、设备和材料资源。
2.绘制资源分配的节点，表示资源的调配情况。
3.根据资源之间的依赖关系，绘制资源之间的箭头表示调配顺序。
4.标注关键资源和关键路径，以便管理和监控资源。
结论通过铁路工程施工进度计划的横道图和网络图，可以清晰地了解工程的施工进展和资源调配情况，有助于管理和监控工程的进度和质量。
以上是本文档提供的概述和指导，供相关人员使用。
整套施工进度计划网络图、横道图、平面图及相关附表分部分项工程名称工程量放样钉设龙门板/机械开挖土方2000m 3人工修整土方/浇灌垫层混凝土20m3分中放样弹线/柱基模板安装450m2地网柱基钢筋安装15t柱基础混凝土浇灌530m3拆模板及再次分中/短柱的模板安装150m2浇灌短柱混凝土12m3拆模及清理基底/组织基础结构验收/对基础混凝土养护/基础土方回填夯实1450m 3地梁模板安装430m3地梁钢筋安装11t 地梁混凝土浇灌23m3基础分部工程施工进度计划表计划天数施工进度备注46810121416182022242628303234363840 2142113231111173321分部分项名称工程量一层结构工程模板 1600m2钢筋 22t 砼 145m3二层结构工程模板 1400m2钢筋 20t 砼 135m3三层结构工程模板 1400m2钢筋 20t 砼 135m3四层结构工程模板 1400m2钢筋 20t 砼 135m3五层结构工程模板 1400m2钢筋 20t 砼 135m3六层结构工程模板 1400m2钢筋 20t 砼 135m3七层结构工程模板 1400m2钢筋 20t 砼 135m3屋面梯盖水箱模板 200m2钢筋 4t 砼 13m3一层填充砖墙内墙 25m3、外墙 18m3二层填充砖墙内墙 75m3、外墙 20m3三层填充砖墙内墙 75m3、外墙 20m3四层填充砖墙内墙 75m3、外墙 20m3五层填充砖墙内墙 75m3、外墙 20m3六层填充砖墙内墙 75m3、外墙 20m3七层填充砖墙内墙 75m3、外墙 20m3屋面栏杆栏板混凝土8m3、砌体 8m3楼层栏杆栏板混凝土30m3、砌体 458m3主体结构验收计划天数888888875777777810主体分部工程施工进度计划表施工进度05101520253035404550556065707580859095100105110115120注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100 天。
施工进度计划网络图施工进度计划网络图及横道图下面是本工程的施工进度计划网络图，其中包括基础施工进度计划网络图和横道图。
基础施工进度计划网络图本工程的基础施工进度计划网络图如下：1.基础工程共需要75天时间，其中包括分中弹线1天、柱筋安装和技术间歇等。
2.框架结构需要43天时间，其中包括水电暗管预埋时间等。
3.主体结构需要24天时间，其中包括水电暗管预埋时间等。
4.装修装饰需要92天时间，其中包括与其他水电等工程同步穿插施工等。
5.独立基础第一流水施工段总工期为234天，其中±以下75天，±以上159天。
6.本工程施工分桩基础施工和独立基础施工两块；桩基础施工范围为48栋，独立基础施工范围为59栋，详见施工组织设计。
7.独立基础施工分两个流水施工段，一个施工流水段施工范围为30栋。
本网络计划图为第一施工流水段的施工进度计划，独立基础±第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±以上施工任务。
每个流水施工段始终保持流水施工状态。
8.第二施工流水段于5月10日开始施工，基础工程需要75天工期，7月24日完工；框架结构需要43天工期，9月5日完工；主体结构需要24天工期，9月29日完工；装修装饰需要92天工期，12月30日完工。
9.桩基础施工的进度计划网络图请参见其他文件。
10.竣工验收需要1天时间，时间为10月16日。
横道图下面是本工程的横道图：1.7月15日，主体结构内外墙体砌筑、GRC装饰线条、花架等制安、墙体封顶共需要24天时间，其中内外墙贴饼挂钢丝网需要2天时间，内墙抹灰需要11天时间，门窗扇制安需要2天时间，楼地面细石混凝土需要2天时间，天棚抹灰需要10天时间，外墙保温板需要7天时间。
2.5月9日，基础工程需要75天时间，其中挖独立基础土方需要4天时间，独立基础垫层支模、砼浇筑需要5天时间，独立基础支模需要6天时间，独立基础钢筋制安需要7天时间，独立基础砼浇筑需要12天时间，砼养护、砖基础土方回填需要13天时间。
