汽车点火系统的组成和作用
汽车点火系统由以下几个组成部分组成：
1. 点火开关（Ignition Switch）：点火开关是控制整个点火系统的开关，通常位于方向盘或仪表板上。
当点火开关打开时，点火系统开始工作。
2. 蓄电池（Battery）：蓄电池是提供起动电流和点火系统电源的装置。
蓄电池存储着电能，通过放电产生高压电流，使点火系统能够工作。
3. 点火线圈（Ignition Coil）：点火线圈是将蓄电池的低电压转换为驱动火花塞所需的高电压的装置。
它通过电磁感应作用将低压电流转变为高压脉冲，以点亮火花塞产生火花。
4. 火花塞（Spark Plug）：火花塞是产生火花的装置，它将点火线圈提供的高电压转化为电火花，引燃压缩空燃混合物，从而驱动汽缸。
5. 点火控制模块（Ignition Control Module）：点火控制模块负责控制点火系统的工作，包括对点火脉冲信号的处理和点火时机的控制。
6. 点火分配器（Distributor）：一些传统的点火系统使用分布式点火系统，其中点火线圈通过点火分配器将火花分配给每个汽缸的火花塞。
汽车点火系统的作用是引发燃烧室中的混合气体，以点燃发动机。
当点火开关打开时，点火系统被激活，并通过电能将火花塞点亮。
高压电流通过点火线圈和点火控制模块产生，并在适当的时机传递给火花塞。
火花塞的电火花引燃汽缸中的燃油和空气混合物，从而触发连续的爆燃过程，推动发动机的正常运转。
点火系统的正确操作对于发动机的正常工作至关重要。
适当的点火时机和可靠的点火系统可以确保燃烧的可靠性和有效性，从而提供发动机的动力和性能。
汽车打火原理汽车的打火原理是指汽车发动机启动时所需的点火系统工作原理。
汽车发动机启动时，需要在气缸内的燃油混合气被压缩后，点火系统将点火塞产生的火花点燃燃油混合气，从而使汽缸内的燃料燃烧，推动活塞运动，从而带动曲轴旋转，最终实现汽车发动机的启动。
点火系统是汽车发动机打火的关键部件，其主要由电池、点火线圈、点火塞和点火开关等组成。
当驾驶员转动钥匙启动汽车时，电池会向点火线圈提供电流，点火线圈将低电压转换成高电压，然后通过点火线传输到点火塞，点火塞产生火花，点燃气缸内的燃油混合气。
点火系统的工作原理可以分为两种类型，分电式和电子式。
分电式点火系统是早期汽车使用的点火系统，其工作原理是通过分电器和点火线圈将电流传输到点火塞，从而实现点火。
而电子式点火系统则是现代汽车使用的点火系统，其工作原理是通过电子控制单元(ECU)控制点火时间和点火顺序，从而实现更加精准的点火控制，提高了燃烧效率和动力性能。
除了点火系统外，汽车发动机启动还需要燃油系统的支持。
当驾驶员启动汽车时，燃油泵会将燃油从油箱输送到发动机，供给汽缸内的燃油混合气。
燃油系统的工作原理是通过燃油泵将燃油压力传输到喷油嘴，喷油嘴将燃油喷入汽缸内，与空气混合后形成可燃混合气。
在汽车发动机启动时，还需要考虑到气缸内的压缩比和点火提前角。
压缩比是指气缸内燃料混合气被压缩的程度，而点火提前角则是指点火塞点火的提前时间。
合理的压缩比和点火提前角可以提高燃烧效率，减少发动机的爆震现象，从而保证汽车发动机的正常工作。
总的来说，汽车的打火原理是通过点火系统和燃油系统的配合，将燃油混合气点燃，从而推动汽车发动机的启动。
点火系统的工作原理分为分电式和电子式两种类型，而燃油系统的工作原理是通过燃油泵和喷油嘴将燃油输送到发动机。
合理的压缩比和点火提前角可以提高燃烧效率，保证汽车发动机的正常工作。
汽车发动机的打火原理是汽车发动机正常运行的基础，了解其原理有助于更好地维护和保养汽车发动机，延长汽车的使用寿命。
IG2AZ-FE 点火点火系统注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . IG-1部件位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . IG-2系统图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IG-3车上检查 . . . . . . . . . . . . . . . . . . . . . . . . . . .IG-5点火线圈组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IG-9拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IG-10安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IG-10IG2AZ-FE 点火 – 点火系统IG–1IG点火系统注意事项1.点火开关的表述方法(a)根据车辆规格的不同，此车型所用的点火开关的类型也不同。
下表中列出的表述方法为本节中所用到的。
开关类型点火开关（位置）点火开关（状态）表述方法点火开关 OFFLOCK OFF 点火开关 ON （IG）ON ON （IG）点火开关 ON （ACC）ACC ON （ACC）起动发动机START起动IG–22AZ-FE 点火 – 点火系统IG部件位置2AZ-FE 点火 – 点火系统IG–3IG系统图IG–42AZ-FE 点火 – 点火系统IG2AZ-FE 点火 – 点火系统IG–5IG车上检查1.检查点火线圈总成并进行火花测试备注:在这一部分中，“Cold”（冷）和 “hot”（热）指的是线圈温度。
汽车点火系统故障排查方法汽车点火系统是引发发动机燃烧的重要组成部分，一旦发生故障，会导致车辆无法启动或者运行不稳定。
因此，及时排查和解决故障是非常关键的。
接下来，我将详细介绍汽车点火系统故障排查的方法和步骤。
1. 检查电池电压：首先，需要检查电池的电压是否正常。
可以使用电压表或万用表测量电池的电压，一般正常的电压范围在12V到13.5V之间。
如果电压偏低，可能是电池电量不足或者电池寿命到期，需要充电或更换电池。
2. 检查点火开关：点火开关是控制汽车点火系统的关键部件。
如果点火开关损坏或故障，将导致点火系统无法正常工作。
可以通过观察点火开关的灯光是否正常来判断其工作状态。
如果点火开关无法工作或者灯光闪烁不稳定，可能需要更换点火开关。
3. 检查火花塞：火花塞是引发燃烧的重要组成部分，如果火花塞出现问题，将导致点火系统无法正常工作。
可以拆下火花塞进行检查，观察是否出现积碳、氧化或磨损现象。
如果发现问题，需要及时清洗或更换火花塞。
4. 检查点火线圈：点火线圈是点火系统中传输电能的重要部件。
可以使用万用表来检测点火线圈的电阻值，一般正常值在几百到几千欧姆之间。
如果电阻值超出正常范围，可能需要更换点火线圈。
5. 检查点火模块：点火模块是点火系统中控制点火信号的关键组成部分。
可以使用示波器来检测点火模块输出的信号是否正常。
如果发现信号异常或者没有输出信号，可能需要更换或者修理点火模块。
6. 检查点火线路：点火线路包括点火线圈、点火模块、点火开关等部件之间的连接线路。
可以使用万用表来检测点火线路的连通性和电阻值是否正常。
如果发现线路中断或者电阻值异常，可能需要修复或更换线路。
7. 检查传感器：汽车点火系统还和许多传感器相连接，如曲轴传感器、氧传感器等。
这些传感器的故障也会影响到点火系统的正常工作。
可以使用诊断工具来读取传感器的数据，如果发现数据异常或者错误，可能需要更换传感器。
8. 检查ECU：汽车电子控制单元（ECU）是整个点火系统的控制中心，如果ECU故障，将导致点火系统无法正常工作。
汽车启动系统的组成
汽车启动系统主要由发动机、电池、车辆控制单元（ECU）、点火线圈、分电器、点火模块、空调综合控制（AC）、启动机、汽车钥匙和安全控制系统组成。
1. 发动机：发动机是汽车启动系统的核心部件，它负责把驱动能量转换成机械能量，从而驱动汽车前进。
2. 电池：电池是汽车启动系统中最重要的一部分，它产生发动机启动所必需的电能。
3. 车辆控制单元(ECU)：ECU是汽车启动系统中必不可少的部件，它依据用户设定条件，控制发动机的运行及其他生活电器及电子仪表的工作状态。
4. 点火线圈：点火线圈是一块电磁线圈，它将发动机爆震带定期产生的高压电放到火花塞头上，从而使发动机发生点火。
5. 分电器：分电器把大额的电流分配到汽车的每个电路，以满足起动及运行中各个条件下所使用电器的需求。
6. 点火模块：点火模块是由电路板和单元组成的一种电子部件，它通过电子芯片控制点火继电器的脉冲，以调整发动机的点火曲线和发动机的时序等。
7. 空调综合控制（AC）：通过专门的电路控制，它可以根据用户所设定的温度
条件来控制汽车空调的运行状态和温度。
8. 启动机：启动机是一种电减速机，由发动机发动，它能够将发动机所产生的动能，转变为电机所需要的旋转动能。
9. 汽车钥匙：汽车钥匙是汽车的重要安全设备，它能够保证除了持有者以外的所有人怀抱希望也无法开启车辆。
10. 安全控制系统：安全控制系统将可能存在的安全隐患进行检测，来及时响应保护行驶安全。
简述电控点火系的工作原理
电控点火系统是现代汽车发动机的一种点火系统，它使用电子控制模块（ECM）来控制点火时机，从而实现点火。
其工作
原理可以描述如下：
1. 传感器测量：电控点火系统中，有多种传感器用于测量发动机的工作状态，如曲轴位置传感器、气缸压力传感器等。
这些传感器会实时地将相关的工作参数反馈给ECM。
2. 数据分析：ECM会根据传感器的反馈数据进行计算和分析，确定最佳的点火时机。
通过算法和预设的点火曲线，ECM会
判断当前发动机的运行状态，包括转速、负载、温度等，从而决定点火的时机和强度。
3. 点火控制：在确定好点火时机后，ECM会通过点火线圈产
生高压电流。
这个高压电流通过分电器和导线传递到每个火花塞，最终触发火花塞产生火花。
4. 火花触发：火花触发是实现点火的关键步骤。
当高压电流通过火花塞，形成一个电火花，这个火花会引燃混合气体，从而点燃燃料。
点火时机的精确控制，可以实现最佳的燃烧效果，提高车辆的燃油经济性和动力性能。
5. 循环反馈：电控点火系统还可以通过传感器实时地监测燃烧效果，例如通过氧传感器来检测尾气中的氧含量，通过爆震传感器来检测爆震的情况。
ECM会根据这些反馈信号进行调整，以实现最佳的点火效果。
总之，电控点火系统通过传感器测量发动机的工作状态，并通过ECM进行数据分析和点火控制，最终点燃燃料，实现发动机的正常运行。
这种系统具有灵活性高、能效高、控制准确等优点，被广泛应用于现代汽车。

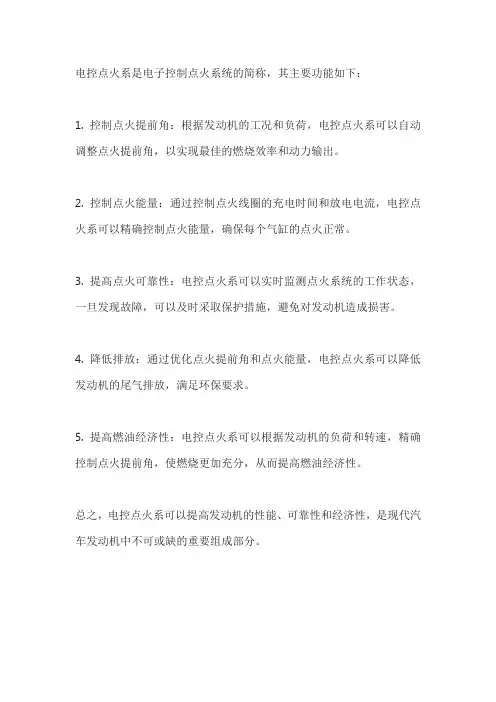

电控点火系是电子控制点火系统的简称，其主要功能如下：
1. 控制点火提前角：根据发动机的工况和负荷，电控点火系可以自动调整点火提前角，以实现最佳的燃烧效率和动力输出。
2. 控制点火能量：通过控制点火线圈的充电时间和放电电流，电控点火系可以精确控制点火能量，确保每个气缸的点火正常。
3. 提高点火可靠性：电控点火系可以实时监测点火系统的工作状态，一旦发现故障，可以及时采取保护措施，避免对发动机造成损害。
4. 降低排放：通过优化点火提前角和点火能量，电控点火系可以降低发动机的尾气排放，满足环保要求。
5. 提高燃油经济性：电控点火系可以根据发动机的负荷和转速，精确控制点火提前角，使燃烧更加充分，从而提高燃油经济性。
总之，电控点火系可以提高发动机的性能、可靠性和经济性，是现代汽车发动机中不可或缺的重要组成部分。

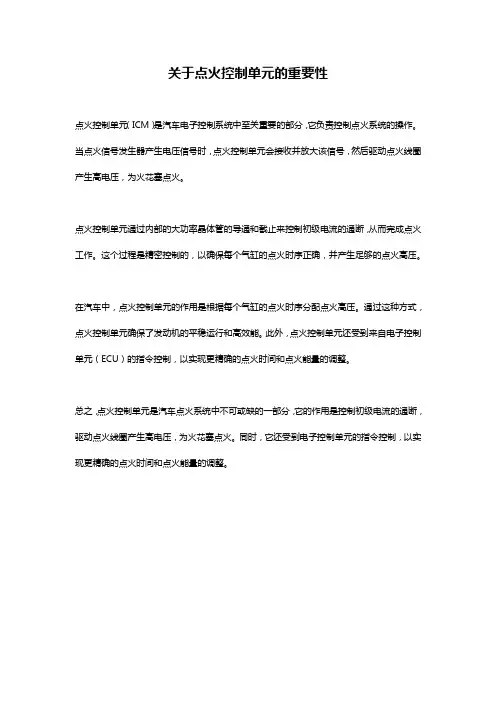

关于点火控制单元的重要性
点火控制单元（ICM）是汽车电子控制系统中至关重要的部分，它负责控制点火系统的操作。
当点火信号发生器产生电压信号时，点火控制单元会接收并放大该信号，然后驱动点火线圈产生高电压，为火花塞点火。
点火控制单元通过内部的大功率晶体管的导通和截止来控制初级电流的通断，从而完成点火工作。
这个过程是精密控制的，以确保每个气缸的点火时序正确，并产生足够的点火高压。
在汽车中，点火控制单元的作用是根据每个气缸的点火时序分配点火高压。
通过这种方式，点火控制单元确保了发动机的平稳运行和高效能。
此外，点火控制单元还受到来自电子控制单元（ECU）的指令控制，以实现更精确的点火时间和点火能量的调整。
总之，点火控制单元是汽车点火系统中不可或缺的一部分，它的作用是控制初级电流的通断，驱动点火线圈产生高电压，为火花塞点火。
同时，它还受到电子控制单元的指令控制，以实现更精确的点火时间和点火能量的调整。
丰田卡罗拉汽车启动系统工作原理
丰田卡罗拉汽车的启动系统是由多个零部件组成的复杂机械系统。
它的主要功能是从发动机的转动力量开始，引导车辆启动并产生动力。
以下是丰田卡罗拉汽车启动系统的工作原理：
1.电瓶提供电源：当驾驶员转动钥匙时，电瓶向启动机提供电源。
电瓶的电能越高，启动系统的效果越好。
2.启动机的工作：启动机是一种强大的电动马达，它将电能转化为机械能，以便启动发动机。
启动机通过飞轮齿轮的转动，将发动机的弹簧压缩到一定程度，使其能够点火并开始运转。
3.燃油供给：在发动机启动后，燃油泵开始将燃油送给发动机。
当发动机开始运转时，燃油已经被点燃，释放出能量，形成动力。
4.点火系统：点火系统是整个启动系统中最重要的部分。
它通过电气信号将点火蜡烛触发，从而使燃料点燃。
5.发动机启动：当以上所有部件协同工作时，发动机才能启动。
如果其中任何一个部分出现问题，都可能导致车辆无法启动。
以上就是丰田卡罗拉汽车启动系统的工作原理。
它是一个复杂的机械系统，需要各个部件的协同工作才能顺利启动车辆。
为了保证汽车顺利启动，请及时维护和更换各个部件。
- 1 -。
迈腾B8L点火系统故障诊断方法1.检查电池电压：首先，我们需要检查电池电压是否正常。
使用电压表测量电池电压，正常电压应在12至14伏之间。
如果电压低于12伏，可能是电池电量不足导致无法点火。
2.检查电池接线：检查电池的正负电极是否紧固，并确保电缆连接牢固。
腐蚀的电池接线也可能导致点火故障，因此需要清洁接线并用防腐剂涂抹。
3.检查点火线圈：迈腾B8L的点火线圈是点火系统中的重要组件之一、使用万用表检查线圈的电阻和电压是否正常。
如果电阻超出正常范围或电压低于标准值，则可能需要更换线圈。
4.检查火花塞：火花塞是点火系统中的另一个重要组件。
检查火花塞是否磨损，电极间隙是否正常。
如果火花塞磨损严重或电极间隙不正确，则可能无法正常点火。
需要及时更换火花塞。
5.检查点火开关：点火开关是控制点火系统的关键部件之一、如果点火开关损坏，可能导致无法点火或点火无效。
使用万用表检查点火开关的电阻和电压是否正常。
如果出现故障，则需要更换点火开关。
6.检查点火模块：点火模块是点火系统中的控制单元，负责控制点火时机和点火序列。
检查点火模块的接线是否正常，是否有腐蚀或松动。
如果点火模块损坏，可能导致点火故障，需要更换。
7.检查点火线圈电源：检查点火线圈的电源线是否正常，是否有插头松动或腐蚀。
如果电源线有故障，可能导致点火电流不稳定或无法供电，需要修复或更换电源线。
8.检查故障码：迈腾B8L配备了车辆故障诊断系统，可以通过连接诊断工具读取故障码。
读取故障码可以帮助我们更快地定位和解决点火系统故障。
根据故障码的提示，可以进一步检查相关的传感器、控制单元和连接线路。
以上是针对迈腾B8L点火系统故障的一些常见诊断方法。
在进行任何维修或更换零件之前，确保先断开电源并遵循安全操作规程。
如果对点火系统的故障诊断和修复不确定，建议寻求专业技术人员的帮助，并参考迈腾B8L的维修手册和相关技术资料。
独立点火系统工作原理
独立点火系统是一种用于点火发动机的系统，它的工作原理如下：
1. 点火线圈：独立点火系统包括一个或多个点火线圈，每个线圈都与一个火花塞相连。
点火线圈通过车辆电源供电，并且根据发动机控制单元（ECU）发送的指令产生高压电流。
2. 点火控制单元（ECU）：ECU是负责控制独立点火系统的
中枢，它根据一系列传感器提供的信息，如发动机转速、负荷状态和气温等，来计算最佳的点火时机和点火能量。
ECU还
负责检测和诊断点火系统的故障。
3. 发动机传感器：独立点火系统依赖于多个传感器来获取有关发动机运行状况的信息。
例如，转速传感器可测量发动机的转速，气温传感器可以检测气温变化，进气压力传感器可以测量进气系统的压力等。
4. 点火触发模块：ECU基于接收到的传感器数据来决定何时
触发点火线圈。
点火触发模块将ECU的指令转换为脉冲信号，并将其发送给相应的点火线圈。
每个点火线圈只会被触发一次，确保每个汽缸都在正确的时刻点火。
5. 火花塞：每个点火线圈都连接到一个火花塞，用于产生高压电流并点燃气体混合物。
火花塞通过一个电极产生火花，使气体混合物在汽缸内燃烧起来。
火花塞的位置和燃料混合物的质量直接影响发动机的性能和燃烧效率。
总结起来，独立点火系统通过点火线圈、点火控制单元、发动机传感器、点火触发模块和火花塞等组件的协同工作，确保发动机在正确的时机得到点火，从而实现高效燃烧和稳定运行。
汉兰达电子点火原理与故障排除实例汉兰达电子点火系统是一种高效、稳定的点火系统，其优势在于电子点火具有高效、可靠、节能、环保四大特点，可以有效提升汽车的性能和使用寿命。
但是，由于使用时间和外界因素等原因的影响，汉兰达电子点火系统仍然会出现一些故障，对于故障的排除和修理，需要有一定的技术和维修经验。
一、电子点火的工作原理汉兰达电子点火系统采用传感器检测机油、电池电压、冷却水温度等参数，根据这些参数的信号，控制电子控制单元（ECU）来控制点火线圈中的电流，从而使火花塞点火，燃烧混合气体，启动车辆，其工作原理如下：传感器检测车辆的各项参数传感器将参数信号传输给ECUECU对参数信号进行计算与处理，输出点火信号点火信号输入到点火线圈，控制火花塞起火点火点燃混合气体，发动引擎二、故障排除实例1、点火保险丝烧断点火保险丝是汽车电路中较常见的问题，它的烧掉可能是由于较高电容、较高电压等因素导致的。
这种状况会导致电路断开或者电路关键部分暴露在短路情况下，大幅度降低点火线圈的输出电压，导致发动机启动困难或无法启动。
此时需要更换点火保险丝。
2、电波干扰电波干扰可能是由于发动机运转时电线损坏、电线未连接到电线盒、电线接触不良导致的。
电波干扰会导致点火线圈无法正常输出点火信号，从而使发动机启动困难。
这种情况下可以通过更换电线、重新安装电线、接触电线等方式来解决问题。
3、点火线圈不能正常工作点火线圈不能正常工作，可能是由于电线插头未插好、点火线圈绕组片数不足、点火线圈损坏等原因导致。
这种情况下需要拆下点火线圈，通过检查和更换损坏的部分来修理。
4、点火模块故障点火模块故障可能是由于ECU电路故障、点火线圈坏了、点火模块失灵等原因导致。
这种情况下需要拆下点火模块，通过检查和更换损坏的部分来修理。
总之，汉兰达电子点火系统的优势在于高效、可靠、节能、环保四大特点。
但是，由于使用时间和外界因素等原因，汉兰达电子点火系统仍然会出现各种故障，需要及时进行检查和维修。
汽车打火原理
汽车打火原理是指将车辆的引擎启动的过程。
汽车引擎的打火原理基本上是通过燃油和空气的混合物在发动机内的燃烧来产生能量从而驱动车辆。
汽车引擎的打火过程是一个连续的循环，其中最主要的部分是燃烧室内的燃烧。
当车主启动汽车时，启动电路会激活并向发动机的起动机提供电流，使其转动曲轴。
曲轴在转动的同时会带动气缸活塞向下运动，形成真空。
同时，汽车的供油系统会将汽油喷入气缸内，并通过喷油嘴雾化成微小的燃油颗粒。
在汽缸内部，一根称为火花塞的电极会产生高压电火花，将混合物点燃。
这个电火花由点火线圈生成，通过分配器传送到正确的气缸。
点燃后，燃料和空气的混合物会迅速燃烧，产生爆炸性的气体。
这个爆炸将推动活塞向下移动，改变曲轴的位置，从而转动传动系统和车轮。
此外，在引擎工作时，发电机也会对车辆的电气系统进行充电，以供给其他电器设备使用。
总而言之，汽车打火原理是通过电击火花塞产生爆炸，燃烧汽油和空气混合物来驱动汽车引擎的。
这个过程需要燃油供应、电力系统以及机械部件的协同工作，从而实现汽车引擎的启动和正常运行。
