当前位置：文档之家 › 2014日产阳光全车电路图维修手册37 起动系统

2014日产阳光全车电路图维修手册37 起动系统

  • 格式：pdf
  • 大小：1.68 MB
  • 文档页数：48

下载文档原格式

  / 48

合集下载

2014日产阳光全车电路图维修手册18 制动控制系统

2014日产阳光全车电路图维修手册18 制动控制系统
制动液液位开关 ..................................................12
部件功能检查 .......................................................... 12 诊断步骤 ................................................................. 12 部件检查 ................................................................. 13
使用须知 .............................................................15
信息 ........................................................................ 15
注意事项 ...................................................... 16
系统说明 ......................................................20
BRC G H I
零部件 ................................................................ 20
零部件位置 ............................................................... 20 J 部件说明 .................................................................. 22

汽车起动机的构造、工作原理、电路分析

汽车起动机的构造、工作原理、电路分析

五、起动机的检修
1、电枢轴的检修
交 通 工 程 系
①用千分表检查电枢轴是否弯曲,若摆差超 过0.lmm时,应进行校正。电枢轴上的花键齿槽 磨损严重或损坏时,应予修复或更换。 ②电枢轴轴颈与衬套的配合间隙,不能超过 0.l5mm,间隙过大,应更换新衬套。
交 通 工 程 系
2、电枢线圈的检修
交 通 工 程 系
交 通 工 程 系
小 结
• 学会按照系统分析电路，画出电路分析框图。
交 通 工 程 系
交 通 工 程 系
单元三
起动系统的调整、检测与电路试验
交 通 工 程 系
教学目的要求： 掌握起动机的调整、试验、和维护 教学重点、难点： 1) 电磁开关试验 2) 起动机的试验
• 主要教学内容： 交 通 工 程 系
交 通 工 程 系
• 3、起动机误接入时 因充电指示继电器线圈总有电压，使常闭触 点断开，从而使电路不能接通。 • 4、作用 （ 1 ）发动机一旦起动，应使起动机自动停止工作。 （ 2 ）发动机正常工作后，即使误将起动开关接通， 起动机也不会工作。
三、组合式继电器
交 通 工 程 系
四、起动机驱动保护电路
(1)启动机驱动轮或飞轮齿环磨损甚或损 坏； (2)启动机驱动齿轮与飞轮环的啮合滞后于 电磁开关触点与触盘的接通。驱动齿轮与 飞轮齿环尚未啮合，遂产生撞击声。
交 通 工 程 系
3．启动机空转
交 通 工 程 系
故障原因： (I)单向离合器打滑： (2)移动叉脱离滑环，或移动叉支承销松脱。
交 通 工 程 系
交 通 工 程 系
项目二 起动系统
单元一 起动机的构造与工作原理
交 通 工 程 系
项目二起动系统单元二：

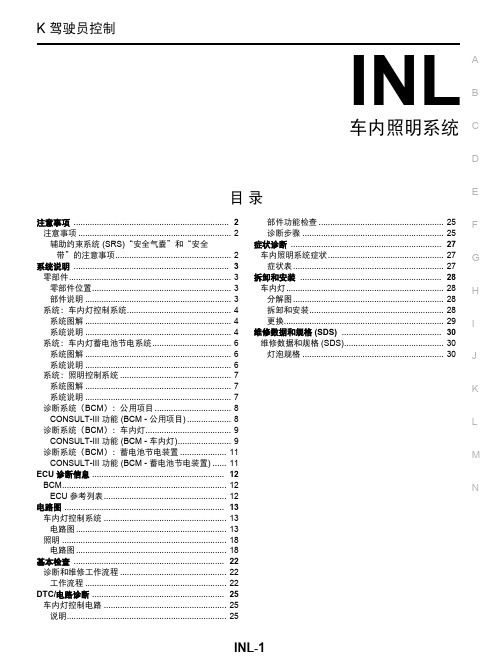

2014日产启辰R30全车电路图维修手册39-车内照明系统

2014日产启辰R30全车电路图维修手册39-车内照明系统

系统图解 ............................................................... 4
更换..................................................................... 29 I
系统说明 ............................................................... 4 维修数据和规格 (SDS) ........................................... 30
零部件位置............................................................ 3 部件说明 ............................................................... 3
车内灯.................................................................... 28 H
症状诊断 ................................................................. 27
带”的注意事项.................................................. 2 系统说明 ................................................................... 3
分解图 ................................................................. 28

单元四典型汽车起动系统控制电路分析

单元四典型汽车起动系统控制电路分析
交
单元四
通 典型汽车起动系统控制电路分析
工 日产阳光起动电路图
工作原理
（1） 起动前 点火开关处于OFF位，离合器互锁开
关触点处于断开状态，起动机断路继电器 触点也处于断开状态或A/T档位开关处于。
（2） 起动时 当点火开关置于START位，且A/T档位开关
（自动变速器开关）置空挡位置或离合器互锁开关 （手动变速器）闭合时，电压加在吸拉线圈上，电 磁铁动作，拨叉后移迫使驱动齿轮与飞轮啮合；同 时，触盘动作，将起动机主电路接通，电流流过电 机磁场绕组和电枢绕组，起动机运转，带动发动机 运转。
工作原理2
（2）点火开关离开起动（START）位置时， 蓄电池电压将离开电路5、曲轴信号（CRANK SIGNAL）保险丝和电路806至动力系统控制模 块接头C2端子23。
PCM接着解除从电路625到曲轴继电器的搭铁。 如此释放了继电器，并打开继电器的正常的常开触 点。释放了从电路6到起动机电磁线圈端子S和两 个绕组接点的电压，这时起动电路被关闭。
工作原理3
（3） 遥控接受器防盗系统 本车辆装备遥控接收器防盗系统。该系统带有
遥控接收器传感器，遥控接收器传感器是点火锁芯 总成的一部分。车身控制模块（BCM）与遥控接 收器传感器相对接。当用适当的钥匙将点火开关调 到起动（START）位置时，遥控接收器传感器将 产生模拟电压信号，该信号送入BCM。
该模拟电压信号对各车辆为一个特定值，并且 随车辆的不同而不同。当试图起动发动机时， BCM将会比较预设定存储的模拟电压信号与从传 感器来的信号。如两信号一致，BCM就会通过二 级串行数据线发送燃油起动信号给动力系统控制模 块（PCM）。结果PCM能使继电器起动，从而允 许将燃油输送到发动机。
工作原理4

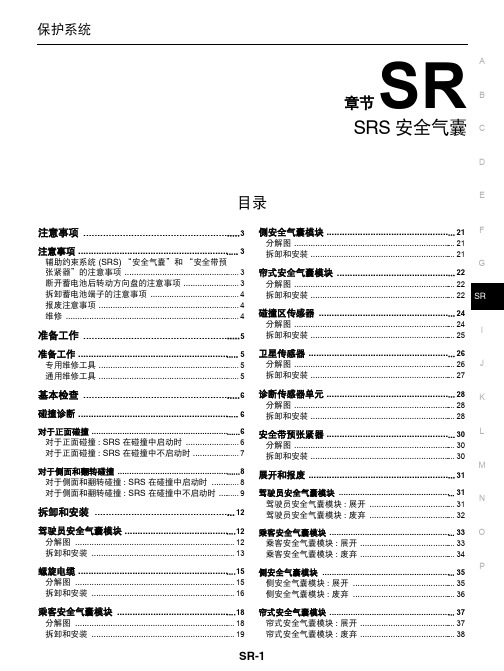

2014日产阳光全车电路图维修手册22 SRS安全气囊

2014日产阳光全车电路图维修手册22 SRS安全气囊

保护系统CDEFGIJKLM章节SRABNOP目录SRS 安全气囊注意事项 .........................................................3注意事项 ...............................................................3辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项 ..................................................3断开蓄电池后转动方向盘的注意事项 . (3)拆卸蓄电池端子的注意事项 .......................................4报废注意事项 .............................................................4维修 (4)准备工作 (5)准备工作 (5)专用维修工具 (5)通用维修工具 (5)基本检查 (6)碰撞诊断 (6)对于正面碰撞 (6)对于正面碰撞: SRS 在碰撞中启动时 ........................6对于正面碰撞: SRS 在碰撞中不启动时 .....................7对于侧面和翻转碰撞 .....................................................8对于侧面和翻转碰撞: SRS 在碰撞中启动时 . (8)对于侧面和翻转碰撞: SRS 在碰撞中不启动时 ..........9拆卸和安装 (12)驾驶员安全气囊模块 (12)分解图 (12)拆卸和安装 (13)螺旋电缆 ..............................................................15分解图 .....................................................................15拆卸和安装 .. (16)乘客安全气囊模块 ...............................................18分解图 .....................................................................18拆卸和安装 .. (19)侧安全气囊模块 (21)分解图 (21)拆卸和安装 (21)帘式安全气囊模块 (22)分解图 ......................................................................22拆卸和安装 (22)碰撞区传感器 (24)分解图 ......................................................................24拆卸和安装 (25)卫星传感器 (26)分解图 (26)拆卸和安装 (27)诊断传感器单元 (28)分解图 (28)拆卸和安装 (28)安全带预张紧器 (30)分解图 ......................................................................30拆卸和安装 (30)展开和报废 (31)驾驶员安全气囊模块 ..................................................31驾驶员安全气囊模块: 展开 ......................................31驾驶员安全气囊模块: 废弃 ......................................32乘客安全气囊模块 ......................................................33乘客安全气囊模块: 展开 ..........................................33乘客安全气囊模块: 废弃 ..........................................34侧安全气囊模块 .........................................................35侧安全气囊模块: 展开 .............................................35侧安全气囊模块: 废弃 .............................................36帘式安全气囊模块 (37)帘式安全气囊模块: 展开 ..........................................37帘式安全气囊模块: 废弃 (38)安全带预张紧器 (39)安全带预张紧器: 废弃 (40)安全带预张紧器: 展开 (39)CDEFG IJKLMABNOP注意事项注意事项辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项INFOID:0000000009857687辅助约束系统如“安全气囊”和“安全带预张紧器”与前排座椅安全带一起使用，有助于减少车辆碰撞时驾驶员和前排乘客受伤的危险性或严重程度。

2014日产玛驰全车电路图维修手册06-维修数据和规格 (SDS)

2014日产玛驰全车电路图维修手册06-维修数据和规格 (SDS)

[V – Ah] [A]
INFOID:0000000009208406
类型 2 46B24L 12 – 45
325
柴油发动机车型 L1*
12 – 50 420
55B24L 12 – 45
433
PG-140
维修数据和规格 (SDS)
< 维修数据和规格 (SDS) >
维修数据和规格 (SDS)
维修数据和规格 (SDS)
蓄电池
注: 有关生产国，请参见 GI-34, " 有关标识或车型代码的信息 "。
泰国产车辆
应用
类型
20 小时额定容量
冷起动电流 ( 参考值 )
注: 有关蓄电池的型号应用，请参见下表。 • 类型 1 - 适用于泰国 (M/T 车型 ) • 类型 2 - 适用于泰国 (CVT 车型 ) - 适用于印度尼西亚
印度产车辆
[V – Ah] [A]
类型 1 34B19L 12 – 33
272
应用
类型 20 小时额定容量 冷起动电流 ( 参考值 ) *：免保养蓄电池
中国产车辆
[V – Ah] [A]
汽油发动机车型
M/T
CVT
34B20L
80D23L
122
类型 20 小时额定容量 冷起动电流 ( 参考值 )

2014日产玛驰全车电路图维修手册04-系统说明 (2)

CDEFGHIJLMABDLKNOP系统说明零部件零部件位置INFOID:0000000009210810JMKIA9527ZZ部件说明INFOID:00000000092108111.车内钥匙天线 (行李箱)2.车内钥匙天线 (控制台)3.车内钥匙天线 (仪表板中间)4.按钮式点火开关 (按钮式开关)5.遥控无钥匙进入接收器6.组合仪表7.喇叭8.IPDM E/R请参见 PCS-6, "零部件位置"9.智能钥匙警告蜂鸣器10.TCM请参见 TM-305, "无级变速箱控制系统: 零部件位置"11.BCM 请参见 BCS-6, "车身控制系统：零部件位置"12.车外钥匙天线 (乘客侧) (除中国以外车型)。

13.前车门请求开关 (乘客侧) (除中国以外车型)14.后背门请求开关15.后背门锁总成16.车外钥匙天线 (后保险杠)17.前车门开关 (驾驶员侧)18.前车门锁总成 (驾驶员侧)19.前车门请求开关 (驾驶员侧)20.车外钥匙天线 (驾驶员侧)21.电动车窗主开关(车门锁止和解锁开关)A.拆下后排座椅后的视图B.拆下中央控制台总成后的视图C.在音响单元后面D.拆下右侧仪表板下面板后的视图E.拆下右前大灯后的视图F .拆下后保险杠后的视图项目功能BCM 控制车门锁止功能IPDM E/R通过 BCM 与 CAN 的通信使喇叭鸣响遥控无钥匙进入接收器从智能钥匙接收锁止/解锁信号，然后发送至 BCM 。

组合仪表用蜂鸣器执行操作方法指南和警告。

车门锁止和解锁开关向 BCM 输入锁止或解锁信号。

车门请求开关向 BCM 输入锁止/解锁操作。

车门开关向 BCM 输入车门打开/关闭状态。

按钮式点火开关将按钮式点火开关 ON/OFF 状态输入到 BCM 。

解锁传感器内置于驾驶员侧车门锁总成• 检测驾驶员侧车门的车门锁止状况。

车门锁执行器内置于车门锁总成• 从 BCM 输入锁止/解锁信号，并锁止/解锁各车门。

2014日产玛驰全车电路图维修手册04-基本检查

防止蓄电池过度放电的方法
必须注意以下注意事项，以防止蓄电池过度放电。
• 应始终保持蓄电池表面 ( 尤其是顶部 ) 清洁和干燥。 • 应清洁并拧紧端子的连接部分。
• 如果车辆长时间不使用，应断开蓄电池负极端子电缆。( 如果车辆有 长期停放保险丝开关，应将其关闭。 )
INFOID:0000000009208391 MEL040F ELA0349D
PG-126
蓄电池检查
< 基本检查 >
适用于免保养蓄电池车型：工作流程
总流程
详细流程
1. 目视检查
1. 检查蓄电池箱体有无裂纹或弯曲。 2. 检查蓄电池端子有无损坏。 检查结果是否正常？
是 >> 转至 2。 否 >> 更换蓄电池。
2. 容量测试
检查蓄电池电压。 电压是否大于或等于 12.35 V？
< 基本检查 >
基本检查
蓄电池检查
适用于需保养蓄电池车型
蓄电池检查
适用于需保养蓄电池车型：如何处理蓄电池
注意 : • 如需使用辅助蓄电池和跨接电缆起动发动机，请使用 12 伏辅助蓄电池。 • 连接蓄电池电缆后，确保电缆已夹紧到蓄电池端子上，并接触良好。 • 切勿通过用于检查比重的孔来加注蒸馏水。
防止蓄电池过度放电的方法
蓄电池检查
< 基本检查 > 电压是否大于或等于 10 V？
是 >> 可以使用。 否 >> 更换蓄电池。
4. 充电
进行蓄电池充电，请遵守以下说明： • 恒定电流充电可能会损坏蓄电池。因此，在使用恒定电压充电模式为蓄电池充电时，请将最大电压设置为 15
V。 • 最少充电 6 小时，或直至充电电流变为 4 安培或以下。

2014日产阳光全车电路图维修手册04 发动机冷却系统

发动机CDEFGHIJKLM章节COANOP目录发动机冷却系统HR12DE注意事项 (4)注意事项 (4)辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项 ..................................................4断开蓄电池后转动方向盘的注意事项 .........................4拆卸蓄电池端子的注意事项 (5)准备工作 (6)准备工作 ...............................................................6通用维修工具 . (6)系统说明 (7)说明 ......................................................................7发动机冷却系统 .........................................................7发动机冷却系统示意图 . (8)症状诊断 .........................................................9过热原因分析 .......................................................9故障排除表 . (9)定期保养 (10)发动机冷却液 (10)检查 (10)排放 .........................................................................10加注 .........................................................................11冲洗 . (12)散热器 .................................................................13散热器盖 (13)散热器盖: 检查 ........................................................13散热器 ........................................................................14散热器: 检查 .. (14)拆卸和安装 ...................................................15散热器 . (15)分解图 (15)拆卸和安装 ...............................................................16检查 . (17)冷却风扇 (18)分解图 ......................................................................18拆卸和安装 ...............................................................18分解和组装 ...............................................................19检查 . (19)水泵 (20)分解图 ......................................................................20拆卸和安装 ...............................................................20检查 . (21)节温器 (22)分解图 (22)拆卸和安装 ...............................................................22检查 . (23)出水口 (24)分解图 ......................................................................24拆卸和安装 ...............................................................25检查 . (25)维修数据和规格 (SDS) (26)维修数据和规格 (SDS) (26)定期保养规格 (26)散热器 ......................................................................26节温器 . (26)HR15DE注意事项 (27)注意事项 (27)辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项 (27)断开蓄电池后转动方向盘的注意事项 (27)拆卸蓄电池端子的注意事项 (28)准备工作 (29)准备工作 (29)通用维修工具 (29)系统说明 (30)说明 (30)发动机冷却系统 (30)发动机冷却系统示意图 (32)症状诊断 (35)过热原因分析 (35)故障排除表 (35)定期保养 (36)发动机冷却液 (36)检查 (36)排放 (36)加注 (37)冲洗 (38)散热器 (40)散热器盖 (40)散热器盖: 检查 (40)散热器 (41)散热器: 检查 (41)拆卸和安装 (42)散热器 (42)分解图 (42)拆卸和安装 (43)检查 (44)冷却风扇 (45)分解图 (45)拆卸和安装 (45)分解和组装 (46)检查 (46)水泵 (47)分解图 (47)拆卸和安装 (47)检查 (48)节温器 (49)分解图 (49)拆卸和安装 (49)检查 .........................................................................50出水口 .. (51)分解图 (51)拆卸和安装 (53)检查 (53)维修数据和规格 (SDS) (54)维修数据和规格 (SDS) (54)定期保养规格 (54)散热器 (54)节温器 (54)加热器节温器 (CVT 车型) (54)K9K注意事项 (55)注意事项 (55)拆卸蓄电池端子的注意事项 (55)辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项 (55)断开蓄电池后转动方向盘的注意事项 (56)液态密封胶 (56)准备工作 (57)准备工作 (57)通用维修工具 (57)系统说明 (58)冷却系统 (58)冷却电路 (58)基本检查 (59)散热器 (59)检查 (59)症状诊断 (60)过热原因分析 (60)故障排除表 (60)定期保养 (61)发动机冷却液 (61)检查 (61)排放 (61)加注 (62)冲洗 (63)储液罐盖 (64)检查 (64)拆卸和安装 (65)散热器 (65)分解图 (65)拆卸和安装 (66)CDEFGHIJKLMANOP冷却风扇 ..............................................................68分解图 (68)拆卸和安装 (68)水泵 (69)分解图 (69)拆卸和安装 ..............................................................69检查 . (70)节温器 .................................................................71检查 .........................................................................71出水口 . (72)分解图 (72)拆卸和安装 (72)维修数据和规格 (SDS) .................................73维修数据和规格 (SDS) (73)定期保养规格 (73)散热器 ......................................................................73节温器 . (73)注意事项注意事项辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项INFOID:0000000009849692辅助约束系统如“安全气囊”和“安全带预张紧器”与前排座椅安全带一起使用，有助于减少车辆碰撞时驾驶员和前排乘客受伤的危险性或严重程度。

2014日产玛驰全车电路图维修手册04-系统说明 (2)

CDEFGHIJLMABDLKNOP系统说明零部件零部件位置INFOID:0000000009210810JMKIA9527ZZ部件说明INFOID:00000000092108111.车内钥匙天线 (行李箱)2.车内钥匙天线 (控制台)3.车内钥匙天线 (仪表板中间)4.按钮式点火开关 (按钮式开关)5.遥控无钥匙进入接收器6.组合仪表7.喇叭8.IPDM E/R请参见 PCS-6, "零部件位置"9.智能钥匙警告蜂鸣器10.TCM请参见 TM-305, "无级变速箱控制系统: 零部件位置"11.BCM 请参见 BCS-6, "车身控制系统：零部件位置"12.车外钥匙天线 (乘客侧) (除中国以外车型)。

13.前车门请求开关 (乘客侧) (除中国以外车型)14.后背门请求开关15.后背门锁总成16.车外钥匙天线 (后保险杠)17.前车门开关 (驾驶员侧)18.前车门锁总成 (驾驶员侧)19.前车门请求开关 (驾驶员侧)20.车外钥匙天线 (驾驶员侧)21.电动车窗主开关(车门锁止和解锁开关)A.拆下后排座椅后的视图B.拆下中央控制台总成后的视图C.在音响单元后面D.拆下右侧仪表板下面板后的视图E.拆下右前大灯后的视图F .拆下后保险杠后的视图项目功能BCM 控制车门锁止功能IPDM E/R通过 BCM 与 CAN 的通信使喇叭鸣响遥控无钥匙进入接收器从智能钥匙接收锁止/解锁信号，然后发送至 BCM 。

组合仪表用蜂鸣器执行操作方法指南和警告。

车门锁止和解锁开关向 BCM 输入锁止或解锁信号。

车门请求开关向 BCM 输入锁止/解锁操作。

车门开关向 BCM 输入车门打开/关闭状态。

按钮式点火开关将按钮式点火开关 ON/OFF 状态输入到 BCM 。

解锁传感器内置于驾驶员侧车门锁总成• 检测驾驶员侧车门的车门锁止状况。

车门锁执行器内置于车门锁总成• 从 BCM 输入锁止/解锁信号，并锁止/解锁各车门。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

发动机CDEFGHIJKLM章节STRANOP目录起动系统如何使用本手册 ..............................................3使用须知 ...............................................................3信息 (3)注意事项 (4)注意事项 (4)辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项 ..................................................4断开蓄电池后转动方向盘的注意事项 .........................4拆卸蓄电池端子的注意事项 (5)准备工作 (6)准备工作 ...............................................................6通用维修工具 . (6)系统说明 (7)零部件 (7)起动系统 (配备智能钥匙系统) (7)起动系统 (配备智能钥匙): 零部件位置 .....................7起动系统 (配备智能钥匙系统): 起动机电机 ..............8起动系统 (未配备智能钥匙系统) .................................8起动系统 (不配备智能钥匙): 零部件位置 .................8起动系统 (不配备智能钥匙系统): 起动机电机 . (9)系统 .....................................................................10起动系统 (配备智能钥匙系统) ...................................10起动系统 (配备智能钥匙系统): 系统图解 ...............10起动系统 (配备智能钥匙系统): 系统说明 ...............10起动系统 (未配备智能钥匙系统) . (11)起动系统 (不配备智能钥匙系统): 系统图解 ............11起动系统 (不配备智能钥匙系统): 系统说明 (11)电路图 ...........................................................12起动系统 (配备智能钥匙系统) .. (12)电路图 (12)起动系统 (未配备智能钥匙系统) (16)电路图 (16)基本检查 (20)诊断和维修工作流程 (20)HR15DE (20)HR15DE: 工作流程 ..................................................20HR12DE ....................................................................22HR12DE: 工作流程 (适用于 M/T 车型) ...................22HR12DE: 工作流程 (适用于 CVT 车型) ..................24K9K ...........................................................................25K9K: 工作流程 (25)DTC/电路诊断 (26)B 端子电路 (26)诊断步骤 (26)S 端子电路 (28)诊断步骤 (28)症状诊断 .......................................................31起动系统 (31)症状表 (31)拆卸和安装 (32)起动机电机 (32)HR12DE (32)HR12DE: 分解图 ......................................................32HR12DE: 拆卸和安装 ..............................................33HR12DE: 检查和调整 ..............................................34HR15DE .. (38)HR15DE: 分解图 (38)HR15DE: 拆卸和安装 (41)HR15DE: 检查和调整 (42)K9K (46)K9K: 分解图 (46)K9K: 拆卸和安装 (47)维修数据和规格 (SDS) (48)维修数据和规格 (SDS) (48)起动机电机 (48)< 如何使用本手册 >CDEFGHIJKLMANPO如何使用本手册使用须知信息INFOID:0000000009857504在本手册中，“怠速停止系统”是指“停车/起动系统”。

注意事项注意事项辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项INFOID:0000000009857505辅助约束系统如“安全气囊”和“安全带预张紧器”与前排座椅安全带一起使用，有助于减少车辆碰撞时驾驶员和前排乘客受伤的危险性或严重程度。

关于安全维护该系统的信息，请参见本维修手册的“SRS 安全气囊”和“安全带”章节。

警告:务必遵守以下注意事项以防意外启动。

•为避免 SRS 系统失效而增加车辆碰撞时由安全气囊充气带来人身伤亡的危险性，所有维修保养应由授权的NISSAN/INFINITI 经销商进行。

•保养不当，包括不正确的拆卸和安装 SRS 系统，都可能导致本系统的意外触发，从而造成人身伤害。

关于螺旋电缆和安全气囊模块的拆卸方法，请参见“SRS 安全气囊”章节。

•除本维修手册中说明的操作外，不要使用电气测试设备对 SRS 的任何电路进行测试。

SRS 电路线束可通过黄色和/或橙色线束或线束接头来识别。

使用机动工具 (气动或电动) 和锤子注意事项警告:务必遵守以下注意事项以防意外启动。

•在点火开关按至 ON 位置或发动机运转的情况下，在安全气囊诊断传感器单元或其它安全气囊系统传感器附近作业时，切勿使用气动或电动工具作业，或在传感器附近用锤子敲击。

剧烈振动会激活传感器并使安全气囊展开，可能造成严重的伤害。

•使用气动或电动工具或锤子进行任何维修前，务必将点火开关按至 OFF 位置，断开蓄电池，并等待至少 3 分钟。

断开蓄电池后转动方向盘的注意事项INFOID:0000000009857506注意:遵守下列注意事项，以防出现错误和故障。

•在拆卸和安装任何控制单元前，首先将点火开关按至 LOCK 位置，然后断开蓄电池两极电缆。

•在完成工作后，确认已经正确连接所有控制单元接头，然后重新连接蓄电池两极电缆。

•每次工作完成后都要使用 CONSULT 进行自诊断，使其成为各个功能检测的例行程序。

如果检测到 DTC，根据自诊断结果进行故障诊断。

对于带转向锁单元的车辆，如果蓄电池断开或电量耗尽，方向盘就会锁定且不能转动。

如果在蓄电池断开或电量耗尽的情况下需要转动方向盘，则在开始维修操作前按以下步骤操作。

操作步骤1.连接蓄电池两极电缆。

注:如果蓄电池电量已耗尽，请使用跨接电缆供电。

2.将点火开关按至 ACC 位置。

(此时，转向锁将解锁。

)3.断开蓄电池两极电缆。

在蓄电池两极电缆断开的情况下，转向锁会保持打开，方向盘可以转动。

4.进行必要的修理工作。

5.完成修理工作时，重新连接蓄电池两极电缆。

在松开制动踏板的情况下，将点火开关从 ACC 位置切换至ON 位置，然后切换至 LOCK 位置。

(当点火开关按至 LOCK 位置时，方向盘将锁定。

)6.使用 CONSULT 对所有控制单元进行自诊断检查。

CDEFGHIJKLMASTRNPO拆卸蓄电池端子的注意事项INFOID:0000000010010144• 拆卸 12V 蓄电池端子时，关闭点火开关，并等待至少 30 秒钟。

注:点火开关关闭后，ECU 可能会作用几十秒钟。

如果在 ECU 停止前拆下蓄电池端子，则可能会出现 DTC 检测错误或 ECU 数据损坏。

•对于配备 2 个蓄电池的车辆，接通点火开关前务必要连接主蓄电池和副蓄电池。

注:如果在主蓄电池或副蓄电池的任一端子断开情况下接通点火开关，则可能会检测到 DTC 。

•安装 12V 蓄电池后，务必检查所有 ECU 的“自诊断结果”并清除DTC 。

注:拆卸 12V 蓄电池后可能会导致 DTC 检测错误。

SEF289H< 准备工作 >准备工作准备工作通用维修工具INFOID:0000000009857507工具名称说明机动工具松开螺栓、螺母和螺丝PIIB1407ECDEFGHIJKLMANPO系统说明零部件起动系统 (配备智能钥匙系统)起动系统 (配备智能钥匙): 零部件位置INFOID:0000000009857508A.发动机: 车头方向编号零部件说明1.BCMBCM 控制起动机继电器。

有关详细的安装位置，请参见 BCS-6, "车身控制系统：零部件位置"。

2.离合器互锁开关 (适用于 M/T 车型)踩下离合器踏板时，开关打开并向 IPDM E/R 内侧的起动机控制继电器供电。

有关详细的安装位置，请参见CL-12, "左侧驾驶车型 : 分解图" (左侧驾驶车型) 或CL-13, "右侧驾驶车型 : 分解图" (右侧驾驶车型)。

3.IPDM E/RIPDM E/R 内的 CPU 控制起动机控制继电器。

有关详细的安装位置，请参见 PCS-7, "零部件位置"。

4.变速箱档位开关(除 M/T 车型外)当选档杆移到 P 或 N 档时，变速箱档位开关向 IPDM E/R 内的起动机继电器和起动机控制继电器供电。

有关详细的安装位置，请参见以下信息。

•CVT: 请参见 TM-347, "CVT 控制系统：零部件位置 (未配备停车/起动系统)"或TM-349, "CVT 控制系统：零部件位置 (配备停车/起动系统)"。

•A/T: 请参见 TM-153, "A/T 控制系统：零部件位置"。

5.起动机电机请参见 STR-8, "起动系统 (配备智能钥匙系统): 起动机电机"。

JMMIA0830ZZ起动系统 (配备智能钥匙系统): 起动机电机INFOID:0000000009857509当电源供应给“S ”端子时，起动机电机的柱塞会闭合接通来供应蓄电池电源给电机，并转动发动机。

•“B ”端子: 持续供应蓄电池电源给“B ”端子。

•“S ”端子: 当点火开关转至 START 位置时，如果将选档杆换到 P 或N 档 (除 M/T 车型外)，或踩下离合器踏板 (M/T 车型)，起动机电机电磁开关 (“S ” 端子) 通电。
