CARB圆环滚子轴承

SKF轴承型号详解轴承的代号一个完整的SKF轴承型号是由基本代号加上一个或多个补充代号组成（也有些轴承可能不带任何补充代号）,就是我们称之为前缀和后缀。

SKF 轴承的外包装上会标出完整的轴承型号，即基本代号和补充代号，但由于制造的一些原因，有些情况下，在轴承上标注的型号可能是不完整的。

基本代号表示轴承的类型，尺寸和标准的设计，而补充代号表示轴承结构的一些变化（变型）和轴承组件的特殊性。

基本代号：23230补充代号：23230CC/W3323230（轴承类型）(0):双列角接触球轴承1：自动调心球轴承2：球面滚子轴承及球面滚子推力轴承3：圆锥滚子轴承4：双列深沟球轴承5：推力球轴承6：单列深沟球轴承7：单列角接触球轴承8：圆柱滚子推力轴承N：圆柱滚子轴承QJ:四点接触球轴承C：CARB圆环滚子轴承23230（宽度）在这里第二数字是代表宽度系列，根据不同的轴承类型，表示轴承的宽度或高度。

大部分的深沟球轴承在型号上不显示这个数字。

23230（外径）在这里第三个数字代表外径23230（内径）在这里最后两个数字代表的是轴承的内径。

最后两个数字乘以5就是内径d，单位为毫米。

但只适用于内径20mm到500mm的轴承。

当轴承的内径小于10mm或大于等于500mm时，在斜杠后的数字直接表示其内径的大小，单位为mm。

（有些较小的轴承会省略斜杠），例如：轴承623的内径为3mm，轴承618/8的内径为8mm，轴承240/500的内径为500mm。

当轴承的内径为10mm、12mm、15mm或17mm时，用以下代号表示：00=10mm、01=12mm、02=15mm和03=17mm。

最后给大家一个例子作为参考基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。

SKF轴承型号前缀：IR-23232AR：球与保持架组件或滚子与保持架组件IR：径向轴承的内圈K：圆柱滚子与保持架推力组件K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）L：分离型轴承的内圈或外圈OR-：径向轴承的外圈R：除去内圈或外圈的分离轴承W：不锈钢深沟球轴承WF：外圈带法兰的不锈钢深沟球轴承WS：圆柱滚子推力轴承的轴圈GS——推力圆柱滚子，推力滚针轴承座圈。

深沟球轴承分类代号微型轴承：6000系列 6200系列 6300系列 6400系列 68系列 69系列 16000系列 62200系列 62300系列 63000系列 MR系列 R系列 FR系列 F系列 RLS系列高温深沟球轴承：61000系列其它系列 67系列 MF系列 LR系列 60000系列 RMS系列英制深沟球轴承：6800系列 6900系列 5300系列 BNR系列 3200系列 5200系列 2200系列 BST 系列 TA系列 7200系列 3300系列 7000系列 2300系列 7300系列 7900系列 20系列 BTR系列 40系列 BAR系列 BER系列 80系列 50系列 30系列 77系列 45系列调心球轴承分类代号微型：1200系列 1300系列 2200系列 2300系列24100系列其它系列英制调心球轴承：4300系列 4200系列 2900系列 3900系列 16000系列 1900系列 14000系列 45系列角接触球轴承分类代号微型：7000系列 7200系列 7300系列 QJ系列 QJF系列 71900系列 3200系列 3300系列 234400系列 ZKLF系列丝杠角接触球轴承：5200系列 5300系列 3000系列 3800系列 71800系列 7400系列 LR系列 LFR 系列 ZKLN系列 70000系列 7400系列推力角接触球轴承：B7000系列 B71000系列推力球轴承分类代号51100系列 51200系列 51300系列 51400系列 52200系列 53200系列 52300系列 53300系列 52400系列 53400系列 51700系列 7200系列 7900系列 7000系列 7300系列 5200系列 54200系列 5300系列 7400系列 2900系列外球面轴承分类代号UC系列 UE系列 UEL系列 UK系列 SB系列 SA系列 NA系列 UD系列 F系列 UCX系列 YAR 系列 YEL系列 YET系列带座外球面轴承分类代号UCP系列 UCPA系列 UCPH系列 UCPE系列 ALP系列 UCF系列 UCFL系列 UCFC系列 UCFS系列 UCFB系列 BLF系列 UCC系列 UCHA系列 UCFA系列 UCT系列 FY系列 FYC系列 FYJ系列 FYTB系列 SBPF系列 SBPP系列 SBPFL系列 UKFL系列 UKF系列 UKP系列 UCPX系列 UCFX 系列 UCFCX系列 UCFLX系列 UCFU系列 UCK系列 UKT系列 UKFC系列 UKC系列 UKPH系列 UKPA系列 UKFB系列 UKFA系列 UKHA系列 SAPP系列 SAPF系列 SAPFL系列 NAP系列 NAF系列 NAFL系列 NAT系列 NAPA系列 UCXPX系列 RB系列 MT系列 ER系列 CS系列 CSA系列 CSB系列 SBLF系列 SALF系列 NAFC系列 SY系列 SYF系列 SYJ系列 TU系列其它系列 UCH系列 UK系列 UC系列 UEL系列 SB系列 UCU系列 BLP系列 UFL系列 UP系列 AS 系列 NA系列 HKX系列 UCX系列 SA系列 AEL系列 ALF系列调心滚子轴承分类代号22200系列 23200系列 24000系列 22300系列 23000系列 23100系列 24100系列 21300系列 23900系列 23300系列 29400系列 29300系列 29200系列 29000系列 LH系列圆锥滚子轴承分类代号30200系列 30300系列 32200系列 32300系列 30600系列 32000系列 33000系列 33100系列 33200系列 32900系列 31300系列双列圆锥滚子轴承分类代号381000系列 352000系列 382000系列 351000系列 350000系列其它系列 31000系列 31900系列 23300系列 32100系列 4T系列 35系列 3900系列 20000系列 TA系列 H-E系列 E3系列 43200系列 31500系列 38系列 2900系列圆柱滚子轴承分类代号NJ系列 NU系列 N200系列 N300系列 N2300系列 NUP系列 NF系列 NN系列 RN系列 FCD 系列双列圆柱滚子轴承分类代号N1000系列 NCF系列 N400系列 N2200系列 RNU系列 N3300系列CARB圆环滚子轴承分类代号N1800系列 NCL系列 RS系列 SL系列 NP系列 E5系列推力滚子轴承分类代号29300系列 29400系列 29200系列 81100系列 81200系列 89000系列 AXK系列其它系列满装圆柱滚子轴承分类代号NCF系列 NNCF系列 NJL系列 NNC系列 NNCL系列 SL系列 RSL系列 F系列 NCL系列 NUPK 系列NNF系列滚针轴承分类代号NA系列 RNA系列 NAV系列 NKI系列 K系列 NK系列 NKX系列 RSTO系列 STO系列 NATR 系列 KR系列 HK系列 NUTR系列 NAP系列 HF系列 NX系列 NKIA系列 NKIB系列 RAX系列 AXK系列 F系列 FH系列 FF系列 NATV系列 NKIS系列 NKS系列 SCE系列 BA系列 PNA 系列 RPNA系列 NAO系列 BR系列 BRI系列 TR系列 TRI系列 NTA系列 NUKR系列IR系列 81000系列 DCL系列 HMK系列 GS系列 AS系列 TA系列 WS系列 BK系列 NU系列 KRV 系列 RLM系列 89000系列直线轴承分类代号LM系列 LMF系列 LMK系列 LME系列 LMK-L系列 LMH系列 LMH-L系列 LMFP系列 LMKP系列 LMHP系列 LMFP-L系列 LMKP-L系列 LMHP-L系列 LMFC系列 LMKC系列 LMHC-L系列 KH 系列 SMA系列 SMA-L系列 SME系列 SME-L系列 SK系列 SHF系列 SA系列 STBR系列其它系列 LB系列 ST系列 SDM系列 SDE系列 SC系列 SBR系列 SCS系列 SI系列 CF系列 KR系列 SQ系列 POS系列 PHS系列 LML系列自润滑轴承分类代号LFB系列 LFF系列 SPB系列 SPF系列 SWP系列 CWX系列 SPW系列FZH系列其它系列外球面轴承座分类代号P系列 F系列 T系列 K系列 PA系列 FA系列 FL系列 FB系列 FU系列 HA系列 FC系列 PH 系列 FFL系列 SY系列 FY系列 FYTB系列 SYF系列其它系列 UC系列汽车轴承分类代号汽车轮毂轴承万向节十字轴轴承方向机轴承转向节主销轴承汽车离合器轴承其它系列汽车变速器轴承汽车轮毂单元关节轴承分类代号GE系列 PHS系列 POS系列 SI系列 SA系列 UC系列其它系列 GEG系列 GEF系列 GEEW系列 GEZ系列 GEGZ系列 GEC系列 GAC系列 GX系列 SB系列 GEBJ系列 SQ系列 SIG系列 GEM系列 COM系列 S系列 G系列 GEBK系列 SGE系列 GEK系列 GEWZ系列 GEWK系列 WCN系列 SSI系列 SSA系列 GIR系列 GAR系列 SIZP系列 SAZP系列 CF系列 CM系列 JF 系列 JM系列 KF系列 SCM系列 NJF系列 NJM系列 SCF系列 GEH系列 GEZM系列 GEEM系列滚轮轴承分类代号LR系列 LFR系列 CF系列 NA系列 NAST系列 RNA系列 NATR系列 NUTR系列 NAST系列 PWTR系列 PWKR系列 PWKRE系列 STO系列 NNTR系列 RSTO系列 KRV系列 NUKR系列 KRE系列 NUKRE系列 CRY系列 CR系列 CFH系列 CFE系列 CRH系列 LRF系列组合轴承分类代号ZARN系列 ZARF系列特种轴承分类代号方孔农机轴承搅拌车轴承耐高温轴承纺织机械轴承陶瓷轴承交叉滚子轴承螺旋滚子轴承圆网轴承挖掘机轴承直线旋转衬套特殊轴承十字交叉滚子轴承行星减速机轴承水环真空泵轴承凸轮轴承。

这是我工作多年来收集的轴承后缀代号，主要是SKF轴承。

但是轴承的后缀代号基本上是通用的，除了个别品牌特殊的代号，一般是通用的。

希望对大家日后的维修工作有所帮忙。

XM—ZHS@轴承数据——概述型号——基本型号SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。

几乎所有标准球轴承或滚子轴承的型号系统如图1所示。

数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。

–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。

轴承型号系统中最重要的例外如下所列。

1 . 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

这些数字在图1中放在括号里。

2 . 对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。

尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或511/530 (d = 530毫米).按照ISO15：1998内径为22、28或32毫米的标准轴承也适用该方法，例如62/22 (d = 22毫米)。

3 . 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米4 . 对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。

5偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。

该内径标志是. 基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15,875 (d = 15,875毫米＝5/8英寸)。

《SKF轴承座的使用及型号说明》SKF轴承配合适合的标准轴承座一起使用，可以简化在维护方面的工作。

SKF轴承座具有以下优点：多种不同的设计和广阔的尺寸范围先进的设计和优良的品质SNL 轴承座，2、3、5和6系列SNL轴承座是SKF轴承座中最常用的一种。

这种设计的轴承座具有多种功能，能满足广泛应用的要求。

SNL 轴承座，30和31系列大型的SNL 30和SNL 31轴承座是SKF从小型SNL轴承座中积累的经验，再将其扩展至更大轴径的应用。

这些轴承座是在SD轴承座的基础上开发出来的，在尺寸上彼此可以互换。

30和31系列的SNL轴承座适用于以下的轴承：230、231和240系列球面滚子轴承 C 30和C 31系列的CARB轴承SONL轴承座采用油润滑并带甩油环的SONL轴承座是用于高转速和高温的轴承配置。

这些轴承座是在SLFN轴承座的基础上开发出来的，在尺寸上彼此可以互换。

SONL轴承座是剖分式的设计，适用于以下的轴承：222系列的球面滚子轴承C 22系列CARB轴承SDG轴承座SDG轴承座是为大型的轴承配置而设计的。

SDG轴承座是剖分式的设计，适用于以下的轴承：多种尺寸系列的球面滚子轴承和CARB圆环滚子轴承直身轴上配紧定套的轴承，轴径由125到530mm安装在阶梯轴上圆柱形轴颈，配紧定套的轴承，轴径由125至530mm安装在阶梯轴上圆柱形轴颈，配退卸套的轴承，轴径由135至600mm安装在阶梯轴上圆柱形轴颈的轴承，轴径由140至710mmSAF轴承座SAF轴承座是专为英制轴的应用而设计的。

SAF轴承座是剖分式的设计，适用于以下的轴承：2和13系列的自动调心球轴承222,223和230系列的球滚子轴承C 22,C 23和C 30系列的CARB轴承SDAF轴承座SDAF轴承座是专为英制轴的应用而设计的，其坚固的结构更特别适用于承受重轴向负荷和冲击负荷。

SDAF轴承座是剖分式的设计，适用于以下的轴承：222和223系列的球面滚子轴承C22和C23系列的CARB轴承SBD轴承座整体式的SBD轴承座不仅可承受作用在支承面的重负荷，还可以作用在不同方向的重负荷。

滚动轴承分类及用途滚动轴承是现代机械工业最为常用的一种轴承类型，广泛应用于工程机械、汽车、航空航天、电力设备等领域。

滚动轴承的分类主要根据内、外圈之间的接触方式、以及滚动体形状等因素进行划分。

下面我将详细介绍一些常见的滚动轴承分类及其用途。

1. 深沟球轴承（Deep Groove Ball Bearing，简称DG）：内圈与外圈之间的接触方式为点接触，适用于高速运转下要求较高的工作环境，如电机、汽车传动系统、家电等。

2. 角接触球轴承（Angular Contact Ball Bearing，简称AC）：内圈、外圈之间的接触方式为线接触，最适用于需要同时承受径向和轴向载荷的场合，比如机床主轴、汽车传动轴等。

3. 圆锥滚子轴承（Tapered Roller Bearing，简称TRB）：内、外圈之间的接触方式为线接触，适用于承受较大径向和轴向载荷的场合，如车轮轴承、重型机械设备等。

4. 调心滚子轴承（Spherical Roller Bearing，简称SRB）：内、外圈的接触方式为线接触，适用于承受较大偏斜角度和轴向负荷的场合，比如振动筛、锅炉炉排、重型机械等。

5. 地轮轴承（Cylindrical Roller Bearing，简称CRB）：内、外圈接触方式为线接触，主要用于承受大径向载荷、低速运转要求较高的场合，比如发电机、拖拉机等。

6. 组合轴承（Thrust Bearing）：用于承受轴向力的场合，分为球面推力轴承和滚柱推力轴承两类，广泛应用于汽车变速箱、船舶推进装置等。

除了以上常见的滚动轴承，还有一些特殊用途的轴承- 径向滚针轴承（Needle Roller Bearing）：由于其小径向尺寸和高刚性，适用于空间受限的场合，如汽车变速器、摩托车摇臂等。

- 节流滚子轴承（Hydrodynamic Roller Bearing）：通过液体或气体的静压力来形成滑液膜，减小轴承的摩擦损失，适用于高速高温场合，如涡轮机、发电机组。

CARB圆环滚子轴承CARB圆环滚子轴承是一种结构紧凑的单列自动调心滚子轴承，带有长而稍具弧面的对称滚子。

内外圈的滚道为凹弧面，对称于轴承中心。

优化的滚道与滚子轮廓面的配合，使轴承载荷能均匀地分布，并降低了运行时的摩擦。

滚子能自动导位，无论内圈是否相对于外圈有否轴向位移和/或有轴线角度对准误差的情况，它都能处于一个使载荷平均作用在整个滚子的位置上。

内外圈能相互之间进行轴向位移，可以精确地设定径向内部游隙。

CARB轴承采优弃缺并综合了短圆柱滚子轴承、球面滚子轴承和滚针轴承这三种轴承的优点，能承受十倍于短圆柱滚子轴承、圆锥滚子轴承或滚针轴承所允许的角度对准误差，百倍于球面滚子轴承所允许的轴向位移，以及比以前设计过的最坚固的滚子轴承提高30%的承载能力。

使用CARB轴承，可以缩小机器的尺寸、减轻重量及降低制造成本。

它能使机器的可靠性增加、维修费用降低以及性能提高。

该类型轴承承载能力很高—即使在有轴线角度对准误差或轴向位移的情况下，主要用于承受径向载荷的工况，这类轴承的设计专门用作浮动端轴承。

CARB 轴承能允许更小更轻的轴承配置，而提供相同、甚至是更好的性能，因此这种轴承能可靠地运行且工作寿命长。

但需要注意的是，CARB轴承在设计上是不承受轴向载荷的，而且内圈和外圈都必须定位。

CARB轴承典型应用在：造纸机械行业蒸汽加热烘缸的自由端轴承，连铸机导向器的导辊轴承，汽车齿轮箱的输出轴轴承，工业齿轮箱轴承，摩托赛车曲柄轴轴承，船舶的推进器轴的支撑轴承，大型破碎机的自由端支承轴承，螺旋压缩机轴承，风扇、电机的转子轴轴承，木材切片机轴承等等。

随着CARB轴承的卓越性能被广泛认可，今后人们会在更多的工作场合应用或看到CARB轴承。

CARB轴承有密封型和非密封型两种结构，非密封型结构又包括带保持架类型轴承和满滚子类型轴承。

满滚子CARB轴承的承载能力比带保持架的轴承略高，这两种类型都有提供带圆柱孔和锥形孔的轴承。

带圆锥孔的CARB轴承可以配合紧定套或退卸套安装在光轴或阶梯轴上。

轴承的应用为达到最佳轴承性能而设计轴承配置所需要的资料大多可在下面找到其要点。

轴承配置旋转机器部件（例如轴）的轴承配置通常需要两个轴承，对该部件进行相对于机器的静止部件（例如轴承座）的径向与轴向支撑与定位。

根据应用场合、负荷、所需要的运行精度及成本考虑，轴承配置可以包括：–固定端与非固定端轴承配置，–经调整的轴承配置，或–“浮动”轴承配置。

由承受径向、轴向与力矩负荷（例如关节轴承）的单列轴承组成的轴承配置，本型录不予收入。

如果需要这种配置，建议跟无锡旭日晟轴承有限公司应用工程服务部门联系。

固定端与非固定端轴承配置位于轴一端的固定端轴承提供径向支撑，同时在两个方向对轴进行轴向定位。

因此，它在轴上与轴承座内都必须固定到位。

适用的轴承是能够承受联合负荷的径向轴承，例如深沟球轴承、双列或配对单列角接触球轴承、自调心球轴承、球面滚子轴承或配对圆锥滚子轴承。

将能够承受纯径向负荷的一个径向轴承（例如，有一个无法兰挡圈的圆柱滚子轴承）与一个深沟球轴承、四点接触球轴承或双向推力轴承相结合，也可用作固定端轴承。

第二个轴承则提供两个方向的轴向定位，但是安装时轴承座内必须有径向空隙（即有游隙配合）。

轴另一端的非固定端轴承仅提供径向支撑。

它还必须允许轴向位移，以便在轴长度因热膨胀而有变化等情况下，轴承不会互相施加应力。

轴向位移可以出现在轴承内部，如滚针轴承、NU-与N-型圆柱滚子轴承和CARB圆环滚子轴承，也可以出现在轴承圈与其支承面之间，最好是在外圈与其位于轴承座孔内的支承面之间。

在大量的固定端/非固定端轴承组合之中，常用的组合说明如下。

对于“无摩擦”轴向位移应出现在轴承内的刚性轴承配置，可用下列组合: 深沟球轴承/圆柱滚子轴承图1)双列角接触球轴承/圆柱滚子轴承（图2)组配单列圆锥滚子轴承/圆柱滚子轴承图3) NUP-型圆柱滚子轴承/NU-型圆柱滚子轴承（图4），或NU-型圆柱滚子轴承与四点接触球轴承/NU-型圆柱滚子轴承（图5)对于上述组合，轴的角度不对中必须保持在最小值内。

CARB圆环滚子轴承联瑞动力机械（大连）有限公司推出SKF轴承最新探索者CARB圆环滚子轴承。

CARB轴承用途广泛，轴承性能强，具备许多进口轴承所不具备的优点，SKF 轴承的最新发现。

SKF轴承是世界领先的滚动轴承供应商，也是上世纪初以来不断向市场推出新型轴承的唯一一家革新公司。

其最新推出的SKF探索者CARB圆环滚子轴承进一步扩展了轻松省力的自调心概念。

1907年SKF推出自调心球轴承 1919年SKF 推出球面滚子轴承 1933年SKF轴承推出了球面滚子推力轴承 1995年SKF轴承推出CARB圆环滚子轴承；设计紧凑； CARB轴承的独特内部几何构造可确保滚子和滚道间的负荷统一分布轴向位移； CARB轴承中的轴向位移约为轴承宽度的±10% ；滚子和滚道间的负荷总能保持平均分布，从而实现最佳的运行条件对准误差； CARB轴承可允许不超过0.50的轴杆偏心／对准误差；不会降低寿命或增加摩擦；负荷平均分布 CARB标准保持架设计如下：； D ≤>120mm,加固聚酰胺4.6 ； 120〈D≤600 mm，钢制保持架； D>600 mm，黄铜保持架；自导向式滚子实现了满滚子CARB轴承；动轴承负荷承载能力提高约30% ；降低了速度限制；用于污染环境下，密封式满滚子轴承；无需保养，终生密封；低旋转或震动传统系统在传统系统的轴承布局中，游动端轴承可容许轴杆的轴向膨胀。

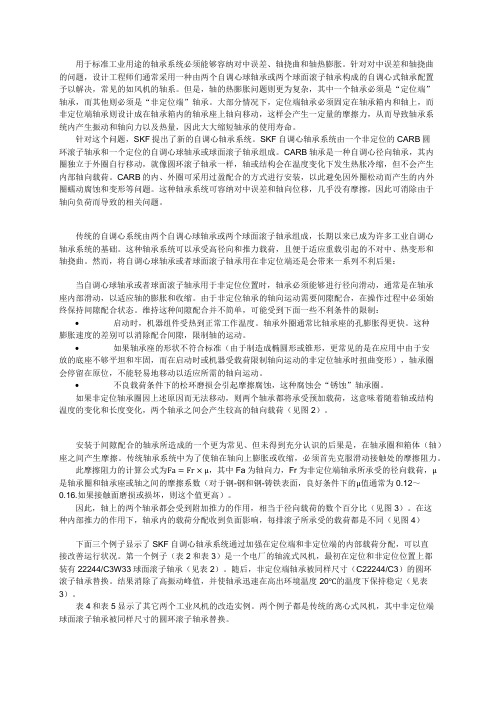

轴承配合的选择可使轴承外圈能够随着轴杆的膨胀在轴座上沿轴向移动。

移动总是伴随着摩擦，使两个轴承都产生轴向力（预负荷）此外，配合较松的轴承由于“走走停停”的移动方式，会产生震动。

松配合的轴承也会开始“漂移”，这将磨损轴座并造成摩擦腐蚀，也可能将外圈“焊接”在轴座上。

新系统 CARB 轴承是为新型自调心轴承系统中的游动端位置设计的。

CARB轴承可补偿轴承内的不偏心和轴向位移，即轴承的两个圈邮码向定位在外壳和轴杆上。

不需要在紧配合和轴向自由间进行妥协。
