ZEMAX光学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。
ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。
活动结构活动结构是指当前在镜头数据编辑器中显示的结构。
详见“多重结构”这一章。
角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。
切迹切迹指系统入瞳处照明的均匀性。
默认情况下，入瞳处是照明均匀的。
然而，有时入瞳需要不均匀的照明。
为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。
有三种类型的切迹：均匀分布，高斯型分布和切线分布。
对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。
在“系统菜单”这一章中有关于切迹类型和因子的讨论。
ZEMAX也支持用户定义切迹类型。
这可以用于任意表面。
表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。
对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。
后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。
如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。
基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。
基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。
除焦平面外，所有的基面都对应一对共轭面。
比如，像空间主面与物空间主面相共轭，等等。
如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。
ZEMAX光学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。
ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。
活动结构活动结构是指当前在镜头数据编辑器中显示的结构。
详见“多重结构”这一章。
角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。
切迹切迹指系统入瞳处照明的均匀性。
默认情况下，入瞳处是照明均匀的。
然而，有时入瞳需要不均匀的照明。
为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。
有三种类型的切迹：均匀分布，高斯型分布和切线分布。
对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。
在“系统菜单”这一章中有关于切迹类型和因子的讨论。
ZEMAX也支持用户定义切迹类型。
这可以用于任意表面。
表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。
对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。
后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。
如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。
基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。
基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。
除焦平面外，所有的基面都对应一对共轭面。
比如，像空间主面与物空间主面相共轭，等等。
如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。
ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。
主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。
注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。
介绍这一章对本手册的习惯用法和术语进行说明。
ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。
活动结构活动结构是指当前在镜头数据编辑器中显示的结构。
详见“多重结构”这一章。
角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。
切迹切迹指系统入瞳处照明的均匀性。
默认情况下，入瞳处是照明均匀的。
然而，有时入瞳需要不均匀的照明。
为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。
有三种类型的切迹：均匀分布，高斯型分布和切线分布。
对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。
在“系统菜单”这一章中有关于切迹类型和因子的讨论。
ZEMAX也支持用户定义切迹类型。
这可以用于任意表面。
表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。
对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。
后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。
如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。
基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。
基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。
除焦平面外，所有的基面都对应一对共轭面。
比如，像空间主面与物空间主面相共轭，等等。
如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。
ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。
主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。
注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。
注：此版本ZEMAX中文说明由光学在线网友elf提供！目录第1章引第2章用户界面第3章约定和定义第4章教程教程1：单透镜教程2：双透镜教程3：牛顿望远镜教程4：带有非球面矫正器的施密特—卡塞格林系统教程5：多重结构配置的激光束扩大器教程6：折叠反射镜面和坐标断点教程7：消色差单透镜第5章文件菜单 (7)第6章编辑菜单 (14)第7章系统菜单 (31)第8章分析菜单 (44)§8.1 导言 (44)§8.2 外形图 (44)§8.3 特性曲线 (51)§8.4 点列图 (54)§8.5 调制传递函数MTF (58)§8.5.1 调制传递函数 (58)§8.5.2 离焦的MTF (60)§8.5.3 MTF曲面 (60)§8.5.4 MTF和视场的关系 (61)§8.5.5 几何传递函数 (62)§8.5.6 离焦的MTF (63)§8.6 点扩散函数（PSF） (64)§8.6.1 FFT点扩散函数 (64)§8.6.2 惠更斯点扩散函数 (67)§8.6.3 用FFT计算PSF横截面 (69)§8.7 波前 (70)§8.7.1 波前图 (70)§8.7.2 干涉图 (71)§8.8 均方根 (72)§8.8.1 作为视场函数的均方根 (72)§8.8.2 作为波长函数的RMS (73)§8.8.3 作为离焦量函数的均方根 (74)§8.9 包围圆能量 (75)§8.9.1 衍射法 (75)§8.9.2 几何法 (76)§8.9.3 线性/边缘响应 (77)§8.10 照度 (78)§8.10.1 相对照度 (78)§8.10.2 渐晕图 (79)§8.10.3 XY方向照度分布 (80)§8.10.4 二维面照度 (82)§8.11 像分析 (82)§8.11.1 几何像分析 (82)§8.11.2 衍射像分析 (87)§8.12 其他 (91)§8.12.1 场曲和畸变 (91)§8.12.2 网格畸变 (94)§8.12.3 光线痕迹图 (96)§8.12.4 万用图表 (97)§8.12.5 纵向像差 (98)§8.12.6 横向色差 (99)§8.12.7 Y-Y bar图 (99)§8.12.8 焦点色位移 (100)§8.12.9 色散图 (100)§§§§8.13 计算 (103)§8.13.1 光线追迹 (103)§8.13.2 塞得系数 (104)第九章工具菜单 (108)§9.1 优化 (108)§9.2 全局优化 (108)§9.3 锤形优化 (108)§9.4 消除所有变量 (108)§9.5 评价函数列表 (109)§9.6 公差 (109)§9.7 公差列表 (109)§9.8 公差汇总表 (109)§9.9 套样板 (109)§9.10 样板列表 (111)§9.11 玻璃库 (112)§9.12 镜头库 (112)§9.13 编辑镀膜文件 (114)§9.14 给所有的面添加膜层参数 (115)§9.15 镀膜列表 (115)§9.16 变换半口径为环形口径 (115)§9.17 变换半口径为浮动口径 (116)§9.18 将零件反向排列 (116)§9.19 镜头缩放 (116)§9.20 生成焦距 (117)§9.21 快速调焦 (117)§9.22 添另折叠反射镜 (117)§9.23 幻像发生器 (118)§9.24 系统复杂性测试 (120)§9.25 输出IGES文件 (120)第十章报告菜单 (124)§10.1 介绍 (124)§10.2 表面数据 (124)§10.3 系统数据 (125)§10.4 规格数据 (125)§10.5 Report Graphics 4/6 (126)第十一章宏指令菜单 (127)§11.1 编辑运行ZPL宏指令 (127)§11.2 更新宏指令列表 (127)§11.3 宏指令名 (127)第十二章扩展命令菜单 (128)§12.1 扩展命令 (128)§12.2 更新扩展命令列表 (128)§12.3 扩展命令名 (128)第十三章表面类型 (130)§13.1 简介 (130)§13.2 参数数据 (130)§13.3 特别数据 (131)§13.4 表面类型概要 (131)§13.4.1 用户自定义表面 (131)§13.4.2 内含表面 (132)§13.5 标准面 (136)§13.6 偶次非球面 (136)§13.7 奇次非球面 (137)§13.8 近轴表面 (138)§13.9 近轴X-Y表面 (138)§13.10 环形表面 (139)§13.11 双圆锥表面 (139)§13.12 环形光栅面 (140)§13.13 立方样条表面 (141)§13.14 Ⅰ型全息表面 (142)§13.15 Ⅱ型全息表面 (143)§13.16 坐标断点表面 (143)§13.17 多项式表面 (145)§13.18 菲涅耳表面 (145)§13.19 ABCD矩阵 (146)§13.20 另类面 (146)§13.21 衍射光栅表面 (147)§13.22 共轭面 (148)§13.23 倾斜表面 (149)§13.24 不规则表面 (149)§13.25 梯度折射率1表面 (150)§13.26 梯度折射率2表面 (152)§13.27 梯度折射率3表面 (152)§13.28 梯度折射率4表面 (153)§13.29 梯度折射率5表面 (154)§13.30 梯度折射率6表面 (155)§13.31 梯度折射率7表面 (156)§13.32 梯度折射率表面Gradium TM (157)§13.33 梯度折射率9表面 (160)§13.34 梯度折射率10表面 (161)§13.35泽尼克边缘矢高表面 (162)第十五章非序列元件 (162)第十七章优化 (228)第十八章全局优化 (290)第十九章公差规定 (298)第二十章多重结构 (338)第二十一章玻璃目录的使用 (345)第二十二章热分析 (363)第二十三章偏振分析 (373)第二十四章ZEMAX程序设计语言 (390)第二十五章ZEMAX扩展 (478)第五章文件菜单新建（New）目的：清除当前的镜头数据。
ZEMAXt学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。
ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。
活动结构活动结构是指当前在镜头数据编辑器中显示的结构。
详见“多重结构”这一章。
角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。
切迹切迹指系统入瞳处照明的均匀性。
默认情况下，入瞳处是照明均匀的。
然而，有时入瞳需要不均匀的照明。
为此，ZEMAX^持入瞳切迹，也就是入瞳振幅的变化。
有三种类型的切迹：均匀分布，高斯型分布和切线分布。
对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。
在“系统菜单” 这一章中有关于切迹类型和因子的讨论。
ZEMAX 也支持用户定义切迹类型。
这可以用于任意表面。
表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。
对于表面切迹的更多信息，请参看“表面类型” 这一章的“用户定义表面”这节。
后焦距ZEMAX 对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。
如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。
基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。
基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。
除焦平面外，所有的基面都对应一对共轭面。
比如，像空间主面与物空间主面相共轭，等等。
如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。
ZEMAX 列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。
主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。
注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

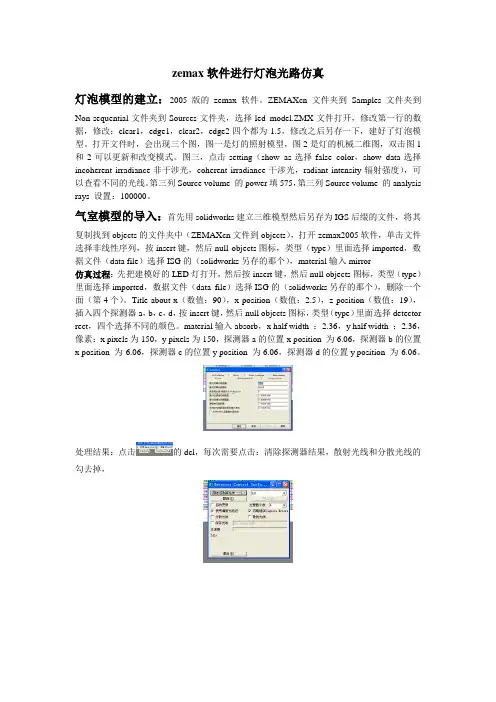

zemax软件进行灯泡光路仿真灯泡模型的建立：2005版的zemax软件。
ZEMAXcn文件夹到Samples文件夹到Non-sequential文件夹到Sources文件夹，选择led_model.ZMX文件打开，修改第一行的数据，修改：clear1，edge1，clear2，edge2四个都为1.5，修改之后另存一下，建好了灯泡模型。
打开文件时，会出现三个图，图一是灯的照射模型，图2是灯的机械二维图，双击图1和2可以更新和改变模式。
图三，点击setting（show as选择false color，show data选择incoherent irradiance-非干涉光，coherent irradiance-干涉光，radiant intensity-辐射强度），可以查看不同的光线。
第三列Source volume 的power填575，第三列Source volume 的analysis rays 设置：100000。
气室模型的导入：首先用solidworks建立三维模型然后另存为IGS后缀的文件，将其复制找到objects的文件夹中（ZEMAXcn文件到objects），打开zemax2005软件，单击文件选择非线性序列，按insert键，然后null objects图标，类型（type）里面选择imported，数据文件（data file）选择ISG的（solidworks另存的那个），material输入mirror仿真过程：先把建模好的LED灯打开，然后按insert键，然后null objects图标，类型（type）里面选择imported，数据文件（data file）选择ISG的（solidworks另存的那个），删除一个面（第4个）。
Title about x（数值：90），x position（数值：2.5），z position（数值：19），插入四个探测器a，b，c，d，按insert键，然后null objects图标，类型（type）里面选择detector rect，四个选择不同的颜色。
ZEMAX光学设计软件操作说明详解找到一些资料希望对大家有用！【ZEMAX光学设计软件操作说明详解】介绍这一章对本手册的习惯用法和术语进行说明。
ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。
活动结构活动结构是指当前在镜头数据编辑器中显示的结构。
详见“多重结构”这一章。
角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。
切迹切迹指系统入瞳处照明的均匀性。
默认情况下，入瞳处是照明均匀的。
然而，有时入瞳需要不均匀的照明。
为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。
有三种类型的切迹：均匀分布，高斯型分布和切线分布。
对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。
在“系统菜单”这一章中有关于切迹类型和因子的讨论。
ZEMAX也支持用户定义切迹类型。
这可以用于任意表面。
表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。
对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。
后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。
如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。
基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。
基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。
除焦平面外，所有的基面都对应一对共轭面。
比如，像空间主面与物空间主面相共轭，等等。
如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。
ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。
主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

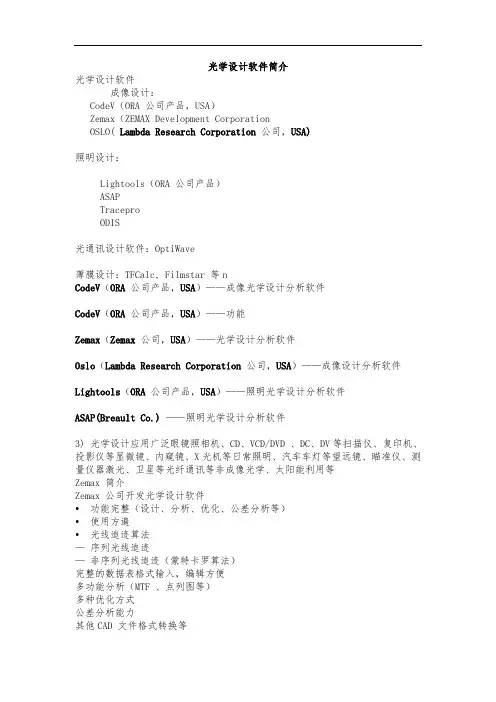

光学设计软件简介光学设计软件成像设计：CodeV（ORA 公司产品，USA）Zemax（ZEMAX Development CorporationOSLO( Lambda Research Corporation 公司，USA)照明设计：Lightools（ORA 公司产品）ASAPTraceproODIS光通讯设计软件：OptiWave薄膜设计：TFCalc, Filmstar 等nCodeV（ORA 公司产品，USA）——成像光学设计分析软件CodeV（ORA 公司产品，USA）——功能Zemax（Zemax 公司，USA）——光学设计分析软件Oslo（Lambda Research Corporation 公司，USA）——成像设计分析软件Lightools（ORA 公司产品，USA）——照明光学设计分析软件ASAP(Breault Co.) ——照明光学设计分析软件3) 光学设计应用广泛眼镜照相机、CD、VCD/DVD 、DC、DV等扫描仪、复印机、投影仪等显微镜、内窥镜、X光机等日常照明、汽车车灯等望远镜、瞄准仪、测量仪器激光、卫星等光纤通讯等非成像光学、太阳能利用等Zemax 简介Zemax 公司开发光学设计软件•功能完整（设计、分析、优化、公差分析等）•使用方遍•光线追迹算法—序列光线追迹—非序列光线追迹（蒙特卡罗算法）完整的数据表格式输入，编辑方便多功能分析（MTF 、点列图等）多种优化方式公差分析能力其他CAD 文件格式转换等Zemax 软件特点版本SE：标准版XE：完整版EE：专业版（可算非序列）Zemax 用户界面主要有四种用户界面—Editors: 编辑各种光学面参数或其他参数—Graphic Windows: 显示各种图形数据—Text Windows: 显示各种文本数据—Dialog Boxes: 编辑其他各种Window 的数据或报告错误信息。
