y型过滤器工作原理Y型过滤器工作原理。
Y型过滤器是一种常用的管道连接装置,其主要作用是过滤流体中的杂质,保护阀门、泵和其他设备不受损坏。
Y型过滤器通常安装在管道系统中,通过其特殊的结构和工作原理,可以高效地过滤流体,确保管道系统的正常运行。
Y型过滤器的结构通常由过滤筒、过滤网、密封垫和法兰等部件组成。
其工作原理主要包括拦截、过滤和排污三个过程。
当流体通过Y型过滤器时,首先会被过滤筒拦截,然后经过过滤网进行过滤,最后再通过排污阀进行排污,从而达到过滤流体的目的。
Y型过滤器的工作原理可以简单描述为,当流体进入Y型过滤器时,流体中的杂质会被过滤筒拦截,大颗粒的杂质会被阻挡在过滤筒外,而小颗粒的杂质则会被过滤网过滤掉。
经过过滤后的流体会继续向管道系统传输,而被拦截的杂质则会通过排污阀排出,从而保证管道系统的清洁和正常运行。
Y型过滤器的工作原理非常简单,但却非常有效。
通过过滤筒和过滤网的组合,Y型过滤器可以有效地过滤掉流体中的大颗粒和小颗粒杂质,保护管道系统中的阀门、泵和其他设备不受损坏。
同时,Y型过滤器还可以通过排污阀定期排出被拦截的杂质,保持管道系统的清洁。
除此之外,Y型过滤器还具有结构简单、安装方便、维护成本低等优点。
由于其特殊的工作原理和优越的性能,Y型过滤器被广泛应用于化工、石油、化肥、造纸、制药、食品等行业的管道系统中,起着重要的过滤保护作用。
总的来说,Y型过滤器是一种非常重要的管道连接装置,其工作原理简单而有效。
通过拦截、过滤和排污三个过程,Y型过滤器可以高效地过滤流体中的杂质,保护管道系统的正常运行。
在实际应用中,选择合适的Y型过滤器,并严格按照其工作原理进行安装和维护,可以确保管道系统的安全运行,延长设备的使用寿命,降低维护成本,为生产和运营提供可靠保障。
y型过滤器标准Y型过滤器标准。
Y型过滤器是一种常用的管道过滤器,它具有Y型的外形,可以过滤掉管道中的杂质,保护阀门、泵和其他设备的正常运行。
在使用Y型过滤器时,需要按照一定的标准进行选择和安装,以确保其正常的工作效果。
本文将介绍Y型过滤器的标准,帮助用户正确选择和使用Y型过滤器。
首先,选择Y型过滤器时需要考虑的标准是过滤精度。
Y型过滤器的过滤精度通常由网眼尺寸来表示,常见的规格有50目、80目、100目等。
选择过滤精度时需要根据介质中的杂质大小来确定,以保证能够有效过滤掉杂质,同时不会影响介质的流通。
其次,Y型过滤器的材质也是一个重要的选择标准。
通常情况下,Y型过滤器的材质有不锈钢、铸铁、铜等,不同的材质适用于不同的介质和工作环境。
比如在腐蚀性介质中,应选择耐腐蚀性能好的不锈钢材质,以确保过滤器的使用寿命和过滤效果。
另外,安装Y型过滤器时也需要遵循一定的标准。
首先,应该在管道中选择合适的位置进行安装,通常选择在阀门、泵等设备的进口处,以保护设备不受杂质的影响。
其次,在安装时需要注意Y型过滤器的进出口方向,确保介质能够顺利流通,并且方便清理和维护。
除此之外,Y型过滤器的清洗和维护也是需要按照一定标准进行的。
定期清洗Y型过滤器,可以有效地保持其过滤效果,延长使用寿命。
在清洗时,应该先关闭进出口阀门,然后打开排污阀,将污物排出,再打开清洗口,进行清洗。
清洗完成后,应及时关闭排污阀,打开进出口阀门,恢复正常使用。
最后,Y型过滤器的标准使用也需要注意安全问题。
在使用过程中,应定期检查Y型过滤器的工作状态,确保其正常运行。
同时,需要注意排污阀的使用,避免因为排污不畅导致设备受损。
在清洗和维护时,也需要注意操作规程,避免因操作不当导致的安全事故。
综上所述,选择和使用Y型过滤器时需要考虑过滤精度、材质、安装、清洗和维护等标准,以确保其正常的工作效果和使用寿命。
只有按照一定的标准进行选择和使用,才能更好地发挥Y型过滤器的作用,保护设备,保障生产安全。

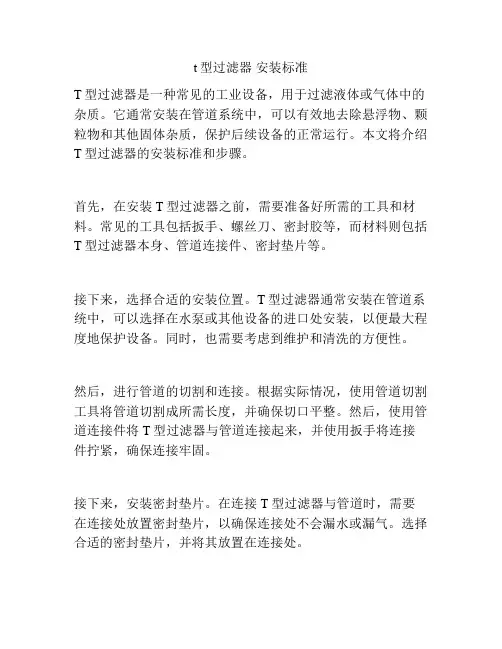

t型过滤器安装标准T型过滤器是一种常见的工业设备,用于过滤液体或气体中的杂质。
它通常安装在管道系统中,可以有效地去除悬浮物、颗粒物和其他固体杂质,保护后续设备的正常运行。
本文将介绍T型过滤器的安装标准和步骤。
首先,在安装T型过滤器之前,需要准备好所需的工具和材料。
常见的工具包括扳手、螺丝刀、密封胶等,而材料则包括T型过滤器本身、管道连接件、密封垫片等。
接下来,选择合适的安装位置。
T型过滤器通常安装在管道系统中,可以选择在水泵或其他设备的进口处安装,以便最大程度地保护设备。
同时,也需要考虑到维护和清洗的方便性。
然后,进行管道的切割和连接。
根据实际情况,使用管道切割工具将管道切割成所需长度,并确保切口平整。
然后,使用管道连接件将T型过滤器与管道连接起来,并使用扳手将连接件拧紧,确保连接牢固。
接下来,安装密封垫片。
在连接T型过滤器与管道时,需要在连接处放置密封垫片,以确保连接处不会漏水或漏气。
选择合适的密封垫片,并将其放置在连接处。
然后,进行最后的调整和检查。
确保T型过滤器与管道连接紧密,并使用螺丝刀将紧固螺丝拧紧。
同时,检查各个连接处是否牢固,并检查是否存在漏水或漏气的情况。
最后,进行试运行和调试。
在安装完成后,打开管道系统,并观察T型过滤器是否正常工作。
如果有异常情况或漏水现象,需要及时进行排查和修复。
总结起来,T型过滤器的安装标准包括准备工具和材料、选择合适的安装位置、进行管道的切割和连接、安装密封垫片、进行最后的调整和检查,以及进行试运行和调试。
按照这些标准进行安装,可以确保T型过滤器正常工作,并能够有效地去除液体或气体中的杂质。
在安装过程中,需要注意安全操作,并遵循相关的操作规程和要求。
如果不确定如何进行安装,建议咨询专业人士或生产厂家的技术支持。
管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器,可用于液体、气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。
当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
我公司所生产的Y型过滤器可根据客户具体要求(特殊压力、特殊口径)定制。
Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。
Y型过滤器(SRYI型)螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护:1、Y型过滤器可以水平安装,也可以垂直安装,进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后,滤芯沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯的杂质3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
4、如发现不锈钢钢丝网变形或损坏,需马上更换。
Y型过滤器Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。
Y型过滤器具有结构先进,阻力小,排污方便等特点。
Y型过滤器适用介质可为水、油、气。
一般通水网为18~30目,通气网为10~100目,通油网为100~480目。
篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。
当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。
信息简介Y型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
Y型过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。
图片品型分类1.空气过滤器使受到污染的空气被洁净到生产、生活所需要的状态,也就是使空气达到一定的洁净度。
2.液体过滤器使受到污染的液体被洁净到生产、生活所需要的状态,也就是使液体达到一定的洁净度。
3.网络过滤器通过设置来阻挡垃圾信息,使出现在电脑屏幕上的信息尽量符合要求。
同吸收的原理将不同颜色的光线分离4.光线过滤器,把一些不需要的光线吸收掉。
上面说的应该是网式过滤器,其实过滤器还有很多种,譬如叠片过滤器、砂滤器、碳滤器等等,主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质,当然有的过滤介质还具有吸附等特殊效果。
大多过滤器反洗也没有那么麻烦,只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。
本类阀门在管道中一般应当水平安装。
相关型号基本参数:1、介质温度:300(℃);2、工作压差:2KG;3、材质:不锈钢;4、产品别名:Y型过滤器;5、适用范围:液体过滤;6、连接形式:法兰;7、类型:直角式;8、流动方向:单向;9、适用介质:水;10、压力环境:常压。
浅谈石油化工设计中泵入口T型过滤器的选型方法摘要:过滤器广泛应用于石油、化工行业,通过过滤元件分离出气相及液相物料中所含的固体杂质颗粒,防止其进入装置后造成的设备、管件损坏或者堵塞,以保证生产装置的正常稳定运行。
因此,如何正确、安全、经济、合理的设计使用过滤器就显得尤为重要。
结合相关行业标准及实际设计经验,本文阐述了关于石油化工设计中泵入口T型过滤器的结构类型、特点、适用范围及性能参数的设计选型方法。
关键字:石油化工设计,T型过滤器选型,泵入口过滤器,引言:过滤器是石油化工行业常用的一种粗过滤器,为过滤固体杂质,保证工艺设备正常运行的一种管道元件,石油化工行业中过滤按结构型式可分为锥型过滤器、Y型过滤器、T型过滤器、蓝式过滤器等。
其中T型过滤器按介质流向分为正折流式、反折流式和直流式,锥形过滤器按外形分为尖顶和平顶。
1. T型过滤器的使用范围泵入口管道的公称直径小于等于DN100时,宜选用Y型过滤器,公称直径大于DN100,小于等于DN350时候宜选用T型过滤器。
管道公称直径大于DN400时选用蓝式过滤器。
泵入口管道介质流向有90°变化时宜选用T型过滤器,同时安装空间受限时宜选用Y型或者T型过滤器,泵入口管道介质流向有90°变化又有管径变化时,宜选用异径正折流T型过滤器【1】。
2. T型过滤器的规格种类和型号及特点2.1 T型过滤器的种类T型过滤器又分为正折流T型过滤器、反折流T型过滤器,异径正折流T型过滤器,直通式T型过滤器。
反折流与正折流流向相反,正折流与反折流T型过滤器外型及结构尺寸均相同,仅滤筒的丝网安装有别,正折流式丝网在滤筒内,反折流式丝网在滤筒内。
具体结构见下图:正折流T型过滤器反折流T型过滤器直通式T型过滤器2.2T型过滤器的型号泵的过滤器型号如下:①②③-④-⑤/⑥⑦⑧①过滤器的类型,SRZ:锥型过滤器;SRY:Y型过滤器;SRT:T型过滤器;SRB:蓝式过滤器;②过滤器的形式,Ⅰ:正折流式T型过滤器;Ⅱ:反折流式T型过滤器;Ⅲ:直通式T型过滤器;③过滤器的端口形式,T:螺纹连接;S:承插焊连接;W:对焊连接;F:法兰连接;④公称压力:单位MPa;⑤公称直径:单位mm;⑥过滤器的目数;⑦过滤器壳体材质,C:碳钢CS;A:低合金钢AS;S:不锈钢SS;⑧法兰密封面的形式:突面:RF,凸面:M,凹面:FM,环槽面:FJ,榫面:T,槽面:G,全平面:FF。
篮式粗过滤器选型计算粗过滤器工艺计算1. 总则本工艺计算依据石油化工管道、泵用过滤器标准计算,参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。
本计算仅适用于过滤器内过滤面积及起始压降计算,过滤器壳体执行GB150标准,不在本计算内。
2. 过滤面积计算依据SH/T 3411-1999标准,其规定的有效过滤面积定义为:过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。
因此计算有效过滤面积时考虑支撑结构的有效面积以及滤网的有效面积。
根据标准要求,永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。
本项目的过滤器按照临时过滤器要求,有效过滤面积与管道截面积之比取不小于3.0。
2.1 管道截面积计算S1:本项目过滤器进出口管道工程直径DN200,S1=(0.2/2)2×3.14=0.0314 m22.2 过滤器有效过滤面积计算S2:按照标准要求面积比取3,即S2/ S1=3,即S2= S1×3=0.0314×3=0.0942 m22.3 过滤器过滤网面积计算按照项目要求,过滤网要求0.8mm,表面积0.45m2。
本过滤器选择蓝式滤芯的表面积为0.56 m2,滤篮支撑结构开孔率取50%,滤网选24目(可拦截0.785mm以上颗粒),其有效开孔率为56%。
因此本项目所选过滤器滤篮的有效过滤面积为S=0.56×0.5×0.56=0.157 m2,有效过滤面大于2.2计算结果0.0942 m2,因此在过滤面积上满足要求。
3. 起始压降计算压降计算按照标准所提供的参考公式计算,其中涉及到的物理量有雷诺数、当量长度、流体密度、黏度等。
计算公式:符号说明:Δp——压力降(Pa)λ——摩擦系数(无因次)L——当量直管段长度(mm)D——管道内径(mm)Re——雷诺数ω——流体线速度(m/s)μ——流体粘度(cP)ρ——流体密度(kg/m3)本项目所给定的参数进行计算如下:ω=(120644/780)/0.0314/3600=1.37 m/sRe=780×200×1.37/0.45=474933λ=64/ Re=64/474933=0.00014当量长度L取55×103(当量长度根据标准取)因此Δp=0.00014×(780/2)×(1.37)2×(55×103/200)=28 Pa因此过滤器其起始压差为28 Pa。
本工程为某化工厂过滤器安装施工项目,主要包括初效过滤器、中效过滤器、高效过滤器等设备的安装。
工程地点位于化工厂净化车间内,施工面积约为2000平方米。
施工工期为30天。
二、编制依据1. 国家相关法律法规及标准规范;2. 工程设计图纸及相关技术资料;3. SH.T3538-2005《石油化工机械设备安装工程施工及验收通用规范》。
三、施工措施1. 施工准备(1)组织施工队伍,进行技术交底,确保施工人员熟悉工程内容和施工工艺;(2)准备施工所需材料、设备、工具等,确保施工顺利进行;(3)对施工现场进行清理,确保施工环境整洁。
2. 施工流程(1)初效过滤器安装:按照设计要求,将初效过滤器安装在风管上,确保安装牢固,密封良好;(2)中效过滤器安装:根据实际需求,选择合适的中效过滤器,安装在风管或技术夹层内,确保安装牢固,密封良好;(3)高效过滤器安装:根据设计要求,选择合适的高效过滤器,安装在技术夹层或风管上,确保安装牢固,密封良好;(4)过滤器调试:对安装完毕的过滤器进行调试,确保其性能符合设计要求。
3. 施工技术要点(1)过滤器安装前,对施工现场进行清洁,确保无灰尘、杂物;(2)安装过滤器时,注意保持水平、垂直,确保安装牢固;(3)过滤器与风管、技术夹层等连接处,采用密封垫片、自粘式密封胶等密封材料,确保密封良好;(4)过滤器安装完成后,进行检漏,确保无泄漏现象;(5)过滤器安装过程中,注意保护设备,避免损坏。
四、劳动力安排1. 施工队长1名,负责现场施工管理和协调;2. 技术员2名,负责施工技术指导和监督;3. 安装工5名,负责过滤器安装工作;4. 质量检查员1名,负责施工质量检查。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品;2. 施工现场设置警示标志,确保施工安全;3. 严格遵守国家相关法律法规,确保施工安全;4. 加强施工现场管理,防止安全事故发生。
六、文明施工1. 施工现场保持整洁,及时清理垃圾;2. 施工过程中,注意保护环境,减少噪音污染;3. 加强施工现场卫生管理,确保施工环境良好。

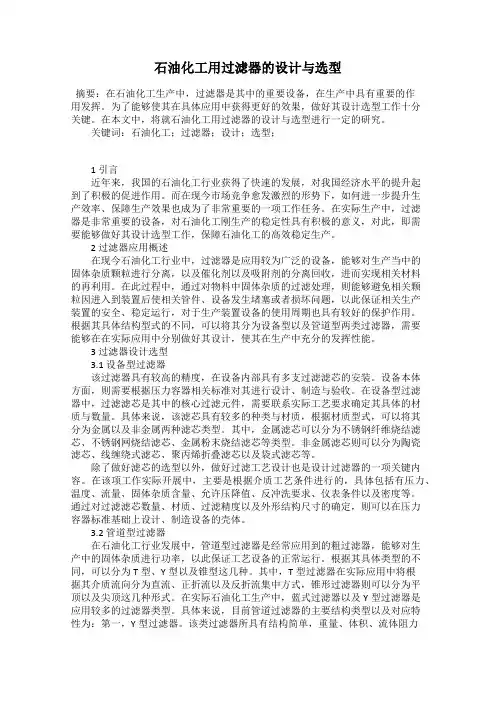

石油化工用过滤器的设计与选型摘要:在石油化工生产中,过滤器是其中的重要设备,在生产中具有重要的作用发挥。
为了能够使其在具体应用中获得更好的效果,做好其设计选型工作十分关键。
在本文中,将就石油化工用过滤器的设计与选型进行一定的研究。
关键词:石油化工;过滤器;设计;选型;1 引言近年来,我国的石油化工行业获得了快速的发展,对我国经济水平的提升起到了积极的促进作用。
而在现今市场竞争愈发激烈的形势下,如何进一步提升生产效率、保障生产效果也成为了非常重要的一项工作任务。
在实际生产中,过滤器是非常重要的设备,对石油化工刚生产的稳定性具有积极的意义,对此,即需要能够做好其设计选型工作,保障石油化工的高效稳定生产。
2 过滤器应用概述在现今石油化工行业中,过滤器是应用较为广泛的设备,能够对生产当中的固体杂质颗粒进行分离,以及催化剂以及吸附剂的分离回收,进而实现相关材料的再利用。
在此过程中,通过对物料中固体杂质的过滤处理,则能够避免相关颗粒因进入到装置后使相关管件、设备发生堵塞或者损坏问题,以此保证相关生产装置的安全、稳定运行,对于生产装置设备的使用周期也具有较好的保护作用。
根据其具体结构型式的不同,可以将其分为设备型以及管道型两类过滤器,需要能够在在实际应用中分别做好其设计,使其在生产中充分的发挥性能。
3 过滤器设计选型3.1 设备型过滤器该过滤器具有较高的精度,在设备内部具有多支过滤滤芯的安装。
设备本体方面,则需要根据压力容器相关标准对其进行设计、制造与验收。
在设备型过滤器中,过滤滤芯是其中的核心过滤元件,需要联系实际工艺要求确定其具体的材质与数量。
具体来说,该滤芯具有较多的种类与材质,根据材质型式,可以将其分为金属以及非金属两种滤芯类型。
其中,金属滤芯可以分为不锈钢纤维烧结滤芯、不锈钢网烧结滤芯、金属粉末烧结滤芯等类型。
非金属滤芯则可以分为陶瓷滤芯、线缠绕式滤芯、聚丙烯折叠滤芯以及袋式滤芯等。
除了做好滤芯的选型以外,做好过滤工艺设计也是设计过滤器的一项关键内容。

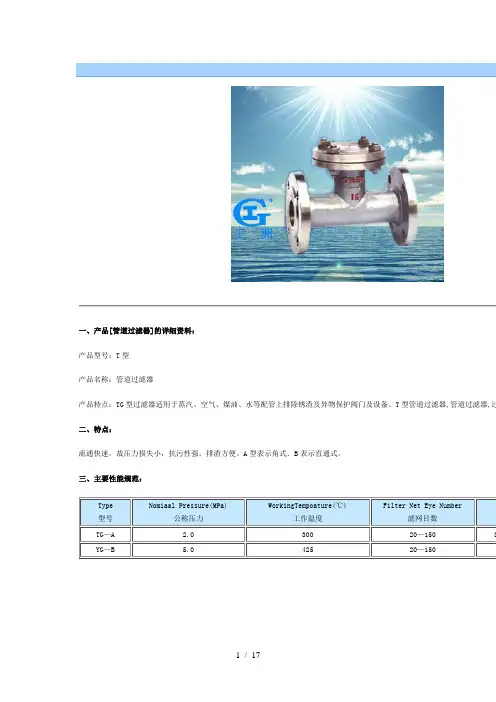

一、产品[管道过滤器]的详细资料:产品型号:T型产品名称:管道过滤器产品特点:TG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。
T型管道过滤器,管道过滤器,过二、特点:流通快速,故压力损失小,抗污性强。
排渣方便。
A型表示角式.B表示直通式。
三、主要性能规范:四、T型管道过滤器技术参数表:订货须知:一、①T型管道过滤器产品名称与型号②T型管道过滤器口径③T型管道过滤器是否带附件二、若已经由设计单位选定公司的T型道过滤器型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:Y型过滤器Y型拉杆伸缩过滤器桶型篮式过滤器ZPG-A/B自动排渣过滤器不锈钢锥型过滤器TYG型螺纹过滤器拉杆伸缩过滤器过滤器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式:法兰、螺纹、焊接等。
3.确定操作阀门的方式:手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料:灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式:闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数:对于自动阀门,根据不同需要先确定允许流阻、排放能力、背压等,再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料:阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等等。
Y型管道过滤器设计选型原则Y型管道过滤器设计选型原则Y型过滤器是现在很多工业管道系统都需要用到的设备,甚至可以说,在城市中有需求供水的地方基本都是需要使用Y型过滤器的,所以对于Y型过滤器的选型是特别紧要的。
从原则上来说,Y 型过滤器的通径是要和相配套的泵阀相像的,而现在基本的Y型过滤器在选型时的要求都是相同的通径。
其次则是Y型过滤器的压力等级,这个要考虑管道系统中可能显现的高压情况进行判定。
需要对过滤管道有着清楚的认得,依据其压力情况来确定选择的Y型过滤器的压力等级。
Y型过滤器是液压系统中常见的设备,在液压系统中能否正确选型和使用过滤器,是液压系统污染掌控的关键,也是系统安全运行的牢靠保证。
为了让系统和元件有一个理想的工作寿命,必需对油液进行污染掌控,配置合理的不同类型的Y型过滤器,以达到的效果。
一、Y型管道过滤器设计选型原则设计选型前应明确的工况条件同全部机械一样,设计选型前必需明确设备使用的工况条件,在相关流程中的工艺位置,就过滤而言,必需明确以下几点:(1)过滤器前端和后端的设备类型,特别是要明确过滤器后端的设备对过滤后介质清洁程度的要求;(2)被过滤介质的类别、物理性质、化学性质,特别要明确介质的粘度和其中可能的杂物的类别;(3)过滤器使用的场所和环境、介质温度、工作压力;(4)过滤器的工艺连接标准和形式;二、Y型管道过滤器设计选型原则设计选型的一般方法(1)确定进出口通径过滤器的进出口通径不应小于其后端被保护设备的进口通径,一般应和设备通径一致。
(2)确定公称压力原则上应按过滤器所在的工艺管线可能显现的最高压力来确定过滤器的压力等级,但是,通常过滤器所保护的设备在设计和选型时已全面考虑了系统的压力界限,所以,可将过滤器的压力等级视为和被保护设备的压力等相同。
对设计人员,设备承压的计算与校核,在此有必要给出过滤器最高压力的计算方法:首先应明确,金属材料的机械强度和其所受温度是关联的,随着温度的上升,金属材料的承压本领会下降,过滤器安全运行的最高压力与温度的关系可用下式计算:Pmax=Pn—K△T)(1)Pmax———过滤器所能承受的最高工作压力 MpaPn ———过滤器的公称压力 MpaT ———过滤器使用的最高工作温度℃△T———温度差值℃K———强度衰变系数Mpa/℃K值可按以下阅历值选取(a)当作温度200℃时 K=0(b)当为铸铁过滤器,工作温度在202300℃时 K=0—0.004 (c)当为碳钢过滤器,工作温度在202300℃时 K=0.0016——0.008 d)当为合金钢过滤器,工作温度在202300℃时 K=0.0006——0.006 e)当为不锈刚过滤器,工作温度在202300℃时K=0.00018——0.006温度在200—400℃之间可用内差值法确定K值,但在这个区间内K值变化很小,所以通常当温度较高时K值取上限,当温度较低时K值取下限。
管道用三通过滤器标准1. 引言1.1 管道用三通过滤器标准管道用三通过滤器标准是指适用于管道系统中的三个不同位置的过滤器的标准规范。
这些过滤器在管道系统中起着至关重要的作用,可以有效地去除杂质和污染物,确保管道系统的正常运行和产品质量。
三通过滤器标准通常包括过滤器的材料要求、尺寸要求、过滤精度要求等内容,以确保其能够有效地过滤流体并达到所需的过滤效果。
在管道系统中,第一通过滤器通常安装在管道的进口处,主要用于去除大颗粒的杂质和污染物,避免其进入管道系统造成堵塞和损坏设备。
第二通过滤器通常安装在管道的中间位置,用于去除中等颗粒的杂质和污染物,提高产品的纯度和质量。
第三通过滤器通常安装在管道的出口处,用于去除微小颗粒的杂质和污染物,确保产品的最终质量符合要求。
除了以上基本要求外,管道用三通过滤器标准还包括对过滤器的清洗和维护要求,以确保其长期稳定运行。
管道用三通过滤器标准是管道系统中不可或缺的一部分,对管道系统的安全运行和产品质量起着至关重要的作用。
在未来,随着科技的发展和需求的变化,三通过滤器标准有望得到进一步完善和提升,为管道系统的发展带来更大的保障和支持。
2. 正文2.1 概述管道用三通过滤器是用于工业管道系统中的过滤设备,其主要作用是过滤流体中的杂质、固体颗粒等,以确保管道系统的正常运行。
在工业生产中,管道用三通过滤器扮演着非常重要的角色,它不仅可以保护管道系统中的设备不受损坏,还可以提高生产效率,确保产品的质量。
管道用三通过滤器在设计和制造过程中需要符合一定的标准和要求,以确保其性能和可靠性。
这些标准一般包括对材质、尺寸、过滤精度、耐压能力等方面的要求。
只有符合这些标准,管道用三通过滤器才能有效地完成过滤工作,同时还能保证设备和生产环境的安全性。
在实际应用中,管道用三通过滤器的选择和使用需根据具体的工艺条件和流体特性进行合理的匹配。
只有选择合适的管道用三通过滤器,并且按照标准要求进行安装和维护,才能确保管道系统的正常运行,达到预期的过滤效果。
管道自清洗过滤器的特点都有哪些
管道自清洗过滤器是一种利用自身水流清洗过滤网来去除水中杂质的过滤器。
与传统的过滤器相比,它具有以下几个特点:
1. 高效过滤
由于管道自清洗过滤器采用高精度过滤网,其过滤效果非常显著。
试验结果显示,该过滤器可去除直径为1微米的微粒,对于难以处理的高浊度水质更是效果
明显。
2. 自动清洗
该过滤器不需要外部动力,通过几个内部零部件的自动设备组成,液体通过清
洗装置进入反冲装置内,反向浸泡式清洗,可将沉积物清洗走,并将零部件内的污物带往废渣排放口,自动完成过滤器的清洗工作。
3. 维护成本低
管道自清洗过滤器采用自清洗原理,无需经常更换过滤芯片,也不需要定期拆
检和维修,能够极大地减少了维护成本。
而且在空闲状态下,自清洗过滤器自动停机,即使长时间放置,也不会对过滤器的寿命产生太大的影响。
4. 适用范围广
管道自清洗过滤器在不同领域有着广泛的应用。
如电力、环保、制药、医疗、
食品等等行业,在制造过程中都需要经过严格的水质监测,这时管道自清洗过滤器的作用就非常明显。
同时,对于大型的市政工程、水处理厂等也有着不可忽视的应用价值。
5. 操作简单
管道自清洗过滤器操作简单,方便维护。
只需要定期检查清洗装置的工作状态,对于故障很快会发现,并且清洗装置的维修保养也很简单,让用户可以节省很多时间和精力。
综上所述,管道自清洗过滤器具有高效过滤、自动清洗、维护成本低、适用范
围广、操作简单等优点。
在未来的发展中,它将会更加普及和适应各种水质领域的需求,成为更加基本和重要的设备。
管路过滤器选型标准
管路过滤器的选型主要依据以下标准:
1. 根据介质的性质(如凝固点、黏度、悬浮物含量等)和温度、压力来确定过滤器的型式。
2. 过滤器承受的压力等级一般比管道内介质压力高一个等级。
3. 对于凝固点较高、黏度较大、含悬浮物较多,停输时需要经常吹扫的介质,宜选用卧式安装的反冲洗过滤器。
4. 对于固体杂质含量较多,粘度较大的介质,般采用篮式过滤器。
5. 对易燃、易爆、有毒的介质,宜采用对焊连接的过滤器,当管道直径小于DN40时,宜采用承插焊连接的过滤器。
6. 过滤器应安装在管道上,能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。
7. 考虑到过滤器的维护和清洗,应选择可拆卸的滤筒,方便取出处理后重新装入。
化工中熔体过滤器的作用
熔体过滤器在化工领域中起着非常重要的作用,主要用于过滤熔体中的杂质和颗粒,以确保最终产品的质量和性能。
具体来说,熔体过滤器的作用包括以下几个方面:
1.去除杂质:熔体过滤器可以去除熔体中的各种杂质,包括金属颗粒、纤维、氧化物、砂粒等。
这些杂质会影响产品的纯净度和性能,因此去除它们是必要的。
2.提高产品质量:通过过滤熔体,可以去除杂质和颗粒,从而提高产品的纯净度和均匀性。
这有助于提高产品的质量和性能,使其更符合客户的需求。
3.延长设备使用寿命:熔体过滤器有助于保护生产设备,如螺杆、泵和管道等,避免它们受到杂质和颗粒的磨损和堵塞。
这可以延长设备的使用寿命,降低维修和更换成本。
4.提高生产效率:使用熔体过滤器可以减少生产中断和故障的情况,从而提高生产效率。
此外,通过去除杂质和颗粒,可以减少后续加工的难度和时间,进一步提高了生产效率。
5.满足工艺要求:在一些工艺中,要求使用高纯度的熔体,这时就需要使用熔体过滤器来确保达到工艺要求。
综上所述,熔体过滤器在化工中具有非常重要的作用,可以确保产品的质量和性能,延长设备使用寿命和提高生产效率。
管道过滤器管理制度范文管道过滤器管理制度范一、引言管道过滤器是将液体或气体中的杂质过滤掉,确保管道系统正常运行的关键设备。
为了保障管道过滤器的正常工作,并维护管道系统的安全稳定运行,制定本管理制度。
二、管道过滤器管理目标1. 确保管道过滤器的正常运行,及时有效过滤掉杂质;2. 提高管道系统的安全运行水平,防止管道堵塞和泄漏事故;3. 降低管道维护成本,延长管道和设备的使用寿命;4. 完善管道过滤器管理制度,提高管理水平。
三、管道过滤器管理职责1. 管道过滤器维护部门负责制定和修订管道过滤器管理制度,并组织实施;2. 运行部门负责管道过滤器的日常运行监管和设备维护保养;3. 安全监督部门负责对管道过滤器的安全工作进行监督检查;4. 所有相关人员应严格按照管理制度要求进行操作,确保过滤器的安全运行。
四、管道过滤器的安装和维护1. 安装前,应对管道过滤器进行质量检查,确保设备无损坏;2. 管道过滤器的安装位置应符合设计要求,并保证进出口管道畅通;3. 制定管道过滤器的维护保养计划,定期对设备进行检查,清洗和更换过滤网等部件;4. 保持过滤器的工作环境清洁卫生,防止杂物进入设备;5. 对于故障或损坏的设备,应及时进行维修或更换。
五、管道过滤器的运行管理1. 管道过滤器操作人员应经过专门培训,熟悉过滤器的工作原理和操作要求;2. 运行人员应按照规定的操作程序正确操作管道过滤器,并记录相关操作数据;3. 监控管道过滤器的净水效果,确保水质达到要求;4. 定期将管道过滤器上的杂质清除,防止管道堵塞;5. 对于过滤器的故障报警,应及时采取措施解决,保证设备的安全运行。
六、管道过滤器的安全管理1. 确保过滤器的工作状态符合要求,避免泄露和爆炸等事故;2. 对于易燃和易爆性介质的过滤器,应加强密封,采取防爆措施;3. 进行定期的安全检查,检查设备的密封性和安全阀的工作状态;4. 加强对设备操作人员的安全教育,提高安全意识;5. 对设备附近的消防设备和应急设施进行检查和维护。
