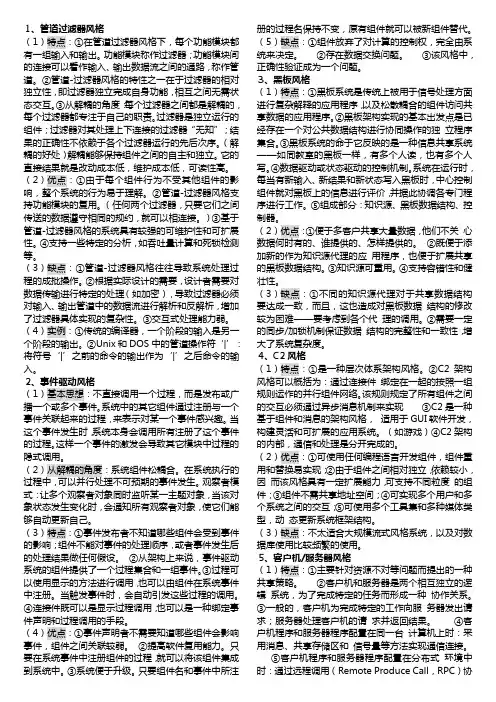

管道过滤器主要种类的功能特点

1、管道过滤器风格（1）特点：①在管道过滤器风格下，每个功能模块都有一组输入和输出。

功能模块称作过滤器；功能模块间的连接可以看作输入、输出数据流之间的通路，称作管道。

②管道-过滤器风格的特性之一在于过滤器的相对独立性，即过滤器独立完成自身功能，相互之间无需状态交互。

③从解耦的角度：每个过滤器之间都是解耦的，每个过滤器都专注于自己的职责。

过滤器是独立运行的组件；过滤器对其处理上下连接的过滤器“无知”；结果的正确性不依赖于各个过滤器运行的先后次序。

（解耦的好处）解耦能够保持组件之间的自主和独立。

它的直接结果就是改动成本低，维护成本低，可读性高。

（2）优点：①由于每个组件行为不受其他组件的影响，整个系统的行为易于理解。

②管道-过滤器风格支持功能模块的复用。

（任何两个过滤器，只要它们之间传送的数据遵守相同的规约，就可以相连接。

）③基于管道-过滤器风格的系统具有较强的可维护性和可扩展性。

④支持一些特定的分析，如吞吐量计算和死锁检测等。

（3）缺点：①管道-过滤器风格往往导致系统处理过程的成批操作。

②根据实际设计的需要，设计者需要对数据传输进行特定的处理（如加密），导致过滤器必须对输入、输出管道中的数据流进行解析和反解析，增加了过滤器具体实现的复杂性。

③交互式处理能力弱。

（4）实例：①传统的编译器，一个阶段的输入是另一个阶段的输出。

②Unix和DOS中的管道操作符‘|’：将符号‘|’之前的命令的输出作为‘|’之后命令的输入。

2、事件驱动风格（1）基本思想：不直接调用一个过程，而是发布或广播一个或多个事件。

系统中的其它组件通过注册与一个事件关联起来的过程，来表示对某一个事件感兴趣。

当这个事件发生时，系统本身会调用所有注册了这个事件的过程。

这样一个事件的激发会导致其它模块中过程的隐式调用。

（2）从解耦的角度：系统组件松耦合。

在系统执行的过程中，可以并行处理不可预期的事件发生。

观察者模式：让多个观察者对象同时监听某一主题对象，当该对象状态发生变化时，会通知所有观察者对象，使它们能够自动更新自己。

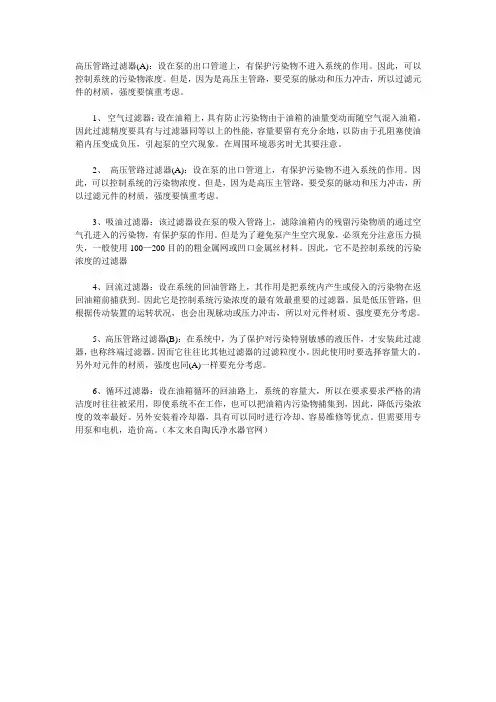

高压管路过滤器(A)：设在泵的出口管道上，有保护污染物不进入系统的作用。

因此，可以控制系统的污染物浓度。

但是，因为是高压主管路，要受泵的脉动和压力冲击，所以过滤元件的材质，强度要慎重考虑。

1、空气过滤器：设在油箱上，具有防止污染物由于油箱的油量变动而随空气混入油箱。

因此过滤精度要具有与过滤器同等以上的性能，容量要留有充分余地，以防由于孔阻塞使油箱内压变成负压，引起泵的空穴现象。

在周围环境恶劣时尤其要注意。

2、高压管路过滤器(A)：设在泵的出口管道上，有保护污染物不进入系统的作用。

因此，可以控制系统的污染物浓度。

但是，因为是高压主管路，要受泵的脉动和压力冲击，所以过滤元件的材质，强度要慎重考虑。

3、吸油过滤器：该过滤器设在泵的吸入管路上，滤除油箱内的残留污染物质的通过空气孔进入的污染物，有保护泵的作用。

但是为了避免泵产生空穴现象，必须充分注意压力损失，一般使用100—200目的的粗金属网或凹口金属丝材料。

因此，它不是控制系统的污染浓度的过滤器4、回流过滤器：设在系统的回油管路上，其作用是把系统内产生或侵入的污染物在返回油箱前捕获到。

因此它是控制系统污染浓度的最有效最重要的过滤器。

虽是低压管路，但根据传动装置的运转状况，也会出现脉动或压力冲击，所以对元件材质、强度要充分考虑。

5、高压管路过滤器(B)：在系统中，为了保护对污染特别敏感的液压件，才安装此过滤器，也称终端过滤器。

因而它往往比其他过滤器的过滤粒度小。

因此使用时要选择容量大的。

另外对元件的材质，强度也同(A)一样要充分考虑。

6、循环过滤器：设在油箱循环的回油路上，系统的容量大，所以在要求要求严格的清洁度时往往被采用，即使系统不在工作，也可以把油箱内污染物捕集到，因此，降低污染浓度的效率最好。

另外安装着冷却器，具有可以同时进行冷却、容易维修等优点。

但需要用专用泵和电机，造价高。

（本文来自陶氏净水器官网）。

y型过滤器原理Y型过滤器原理。

Y型过滤器是一种常用的管道连接装置，它主要用于过滤介质中的杂质，保护设备和管道系统的正常运行。

Y型过滤器的原理是利用其特殊的结构和工作原理，对流体中的杂质进行过滤和拦截，确保介质的纯净度和设备的安全运行。

首先，Y型过滤器的结构特点是呈Y字形，这种结构使得流体通过过滤器时会产生旋涡，从而使杂质在流体中产生离心力，被拦截在过滤网上。

同时，Y型过滤器的内部设计采用了特殊的过滤网，可以有效拦截不同粒径的杂质，确保过滤效果。

其次，Y型过滤器的工作原理是利用流体的惯性和离心力，将杂质分离出来。

当流体通过Y型过滤器时，由于管道的设计和角度的设置，流体会产生旋涡，使得杂质受到离心力的作用，沉积在过滤网上。

同时，干净的流体会通过过滤网进入管道系统，起到保护设备和管道的作用。

此外，Y型过滤器还具有自清洁功能。

由于旋涡的产生，Y型过滤器可以自动清洁过滤网上的杂质，保持过滤器的高效工作状态。

这种自清洁功能大大减少了设备的维护成本和停机时间，提高了设备的可靠性和稳定性。

总的来说，Y型过滤器通过其特殊的结构和工作原理，能够有效过滤介质中的杂质，保护设备和管道系统的正常运行。

其自清洁功能和高效过滤效果使得Y型过滤器在工业生产中得到了广泛的应用，成为不可或缺的管道连接装置之一。

在实际应用中，选择合适的Y型过滤器对设备和管道系统的运行至关重要。

应根据介质的性质、流量和工作压力等因素选择合适的过滤器型号和过滤精度，以确保设备的安全运行和生产的稳定进行。

总之，Y型过滤器作为一种重要的管道连接装置，其原理和工作机制对于保护设备和管道系统的正常运行至关重要。

通过合理选择和使用Y型过滤器，可以提高设备的可靠性和稳定性，保证生产的顺利进行。

管道过滤器重量对照表管道过滤器是一种常见的工业设备，用于过滤液体或气体中的杂质。

它们通常由不同材料制成，具有不同的尺寸和重量。

了解管道过滤器的重量对照表，有助于选择适合特定需求的过滤器。

本文将介绍管道过滤器的重量对照表，并讨论其对应的应用领域。

一、重量对照表下表列出了常见管道过滤器的重量范围，以及它们的应用领域：1. 管道过滤器类型：网状过滤器重量范围：1-5千克应用领域：适用于液体和气体过滤，常用于家用自来水过滤和空气净化器。

2. 管道过滤器类型：筛板过滤器重量范围：10-50千克应用领域：适用于工业生产中的液体过滤，常用于化工、食品加工和制药等行业。

3. 管道过滤器类型：旋转过滤器重量范围：50-100千克应用领域：适用于高粘度液体的过滤，如石油、润滑油和涂料等。

4. 管道过滤器类型：磁力过滤器重量范围：5-20千克应用领域：适用于液体和气体中的铁磁性杂质过滤，常用于冶金、矿业和电力等行业。

5. 管道过滤器类型：活性炭过滤器重量范围：10-30千克应用领域：适用于液体和气体中的有机物和异味过滤，常用于水处理和空气净化等领域。

二、应用领域分析1. 家用自来水过滤：网状过滤器是最常见的选择，因其重量轻，易于安装和更换。

它可以过滤自来水中的颗粒杂质和悬浮物，提供干净的饮用水。

2. 工业液体过滤：筛板过滤器是常用的选择，其重量适中，可以处理较大流量的液体。

它可以过滤化工生产中的颗粒杂质，确保产品质量。

3. 高粘度液体过滤：旋转过滤器由于其较大的重量和强大的过滤能力，适用于处理高粘度液体。

它可以过滤石油、润滑油和涂料等杂质，保护设备的正常运行。

4. 铁磁性杂质过滤：磁力过滤器利用磁力吸附铁磁性杂质，具有重量轻、操作简单的特点。

它可以过滤冶金、矿业和电力等行业中的杂质，提高产品质量。

5. 有机物和异味过滤：活性炭过滤器利用活性炭的吸附性能，可以去除液体和气体中的有机物和异味。

它常用于水处理和空气净化领域，确保水质和空气的清洁。

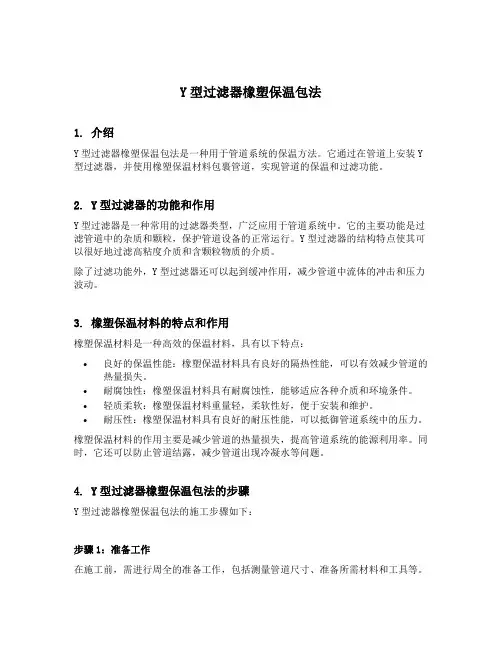

Y型过滤器橡塑保温包法1. 介绍Y型过滤器橡塑保温包法是一种用于管道系统的保温方法。

它通过在管道上安装Y 型过滤器，并使用橡塑保温材料包裹管道，实现管道的保温和过滤功能。

2. Y型过滤器的功能和作用Y型过滤器是一种常用的过滤器类型，广泛应用于管道系统中。

它的主要功能是过滤管道中的杂质和颗粒，保护管道设备的正常运行。

Y型过滤器的结构特点使其可以很好地过滤高粘度介质和含颗粒物质的介质。

除了过滤功能外，Y型过滤器还可以起到缓冲作用，减少管道中流体的冲击和压力波动。

3. 橡塑保温材料的特点和作用橡塑保温材料是一种高效的保温材料，具有以下特点：•良好的保温性能：橡塑保温材料具有良好的隔热性能，可以有效减少管道的热量损失。

•耐腐蚀性：橡塑保温材料具有耐腐蚀性，能够适应各种介质和环境条件。

•轻质柔软：橡塑保温材料重量轻，柔软性好，便于安装和维护。

•耐压性：橡塑保温材料具有良好的耐压性能，可以抵御管道系统中的压力。

橡塑保温材料的作用主要是减少管道的热量损失，提高管道系统的能源利用率。

同时，它还可以防止管道结露，减少管道出现冷凝水等问题。

4. Y型过滤器橡塑保温包法的步骤Y型过滤器橡塑保温包法的施工步骤如下：步骤1：准备工作在施工前，需进行周全的准备工作，包括测量管道尺寸、准备所需材料和工具等。

步骤2：安装Y型过滤器根据实际情况，在管道上安装Y型过滤器，确保其位置正确。

步骤3：包裹橡塑保温材料将橡塑保温材料裁剪成适当的长度和宽度，然后用胶水或其他粘合剂将其固定在管道上。

注意，保温材料应完全包裹管道，并确保表面平整。

步骤4：加固保温材料使用带钢或其他加固材料将保温材料固定在管道上，并确保其稳定性和牢固性。

步骤5：检查和修正施工完成后，进行检查，确保保温材料的完整性和正确性。

如有需要，进行修正和调整。

5. 注意事项和维护保养在使用Y型过滤器橡塑保温包法时，需要注意以下事项：•安装和施工应由专业人员进行，确保质量和效果。

首页>>产品中心>>Y型过滤器一、产品[过滤器]的详细资料：产品型号：Y型产品名称：过滤器产品特点：Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。

该过滤器具有结构先进，阻力小，排污方便等特点。

适用介质为水、油、气。

一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。

可按用户要求制作滤网。

过滤器价格,过滤器厂家,过滤器报价。

二、Y型过滤器主要外形尺寸：型号连接公称压力（MPa）耐压试验压力（MPa）工作压力（MPa）壳体材料过滤网材料网眼总面积三、Y型过滤器主要外形尺寸：订货须知：一、①Y型过滤器产品名称与型号②Y型过滤器口径③Y型过滤器是否带附件二、若已经由设计单位选定公司的Y型过滤器型号，请按Y型过滤器型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：对焊连接直流式T型过滤器Y型过滤器Y型拉杆伸缩过滤器桶型篮式过滤器ZPG-A/B自动排渣过滤器不锈钢锥型过滤器TYG型螺纹过滤器UG型过滤器拉杆伸缩过滤器SBY系列泵用过滤器手摇刷式过滤器<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

压缩空气管道过滤器的分类及安装要求全文共四篇示例，供读者参考第一篇示例：压缩空气管道过滤器在压缩空气系统中起着非常重要的作用，它能有效地过滤空气中的固体颗粒和液态颗粒，保护管道及设备，提高系统的稳定性和可靠性。

在选择和安装压缩空气管道过滤器时，需要考虑过滤器的分类和安装要求，以确保系统能够正常运转。

本文将详细介绍压缩空气管道过滤器的分类及安装要求。

一、压缩空气管道过滤器的分类根据过滤器的不同材质和工作原理，压缩空气管道过滤器可以分为以下几类：1. 粗过滤器：粗过滤器用于过滤大颗粒和液态颗粒，通常采用网孔或纤维布等材质，能有效阻挡直径大于5um的颗粒物。

粗过滤器适用于一些工业场合，能够减少管道和设备的损坏。

2. 中效过滤器：中效过滤器的过滤精度较高，一般能够过滤直径在1-5um之间的颗粒物，适用于要求比较严格的场合，如食品制造、医药等领域。

4. 超高效过滤器：超高效过滤器是最高级别的过滤器，能够过滤直径小于0.01um的微粒，通常采用高级别的滤芯和滤材料，广泛用于对空气纯度要求极高的场合，如洁净室、实验室等环境。

根据过滤器的不同功能和要求，可以选择适合的过滤器进行安装，以保证系统的正常运行和设备的长期使用。

安装压缩空气管道过滤器时，需要注意以下几点要求：1. 安装位置：压缩空气管道过滤器的安装位置应该在压缩空气系统中离最近设备近处，以确保过滤器有效过滤空气中的杂质和颗粒物，保护设备不受损坏。

过滤器应该安装在水平位置上，以保证过滤器的正常工作。

2. 安装方向：压缩空气管道过滤器具有进气口和出气口之分，安装过滤器时应确保进气口朝向空气源，出气口朝向被过滤设备，以保证空气流通方向正确，不影响过滤效果。

3. 连接方式：压缩空气管道过滤器通常通过螺纹连接或法兰连接与管道系统相连，安装时需要确保连接紧密，不存在漏气现象，以保证空气系统的正常运行。

连接处应该配备密封垫圈或密封胶条，以防止漏气。

4. 维护保养：压缩空气管道过滤器在运行过程中会不断吸附颗粒物和污染物，需要定期清洗和更换过滤芯，以保证过滤器的正常运行和过滤效果。

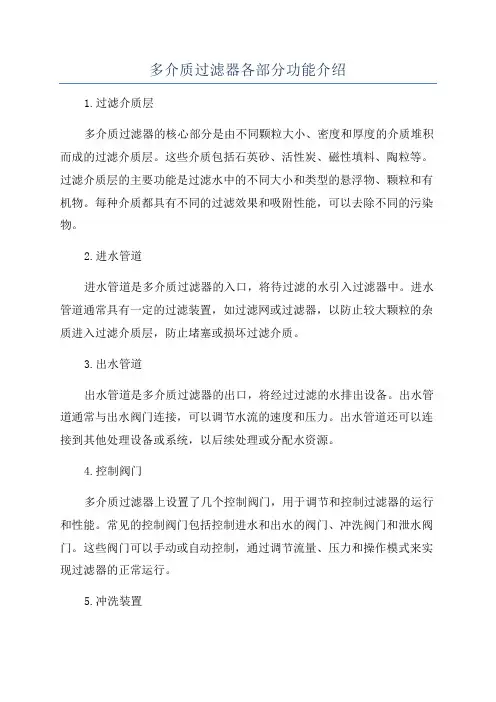

多介质过滤器各部分功能介绍1.过滤介质层多介质过滤器的核心部分是由不同颗粒大小、密度和厚度的介质堆积而成的过滤介质层。

这些介质包括石英砂、活性炭、磁性填料、陶粒等。

过滤介质层的主要功能是过滤水中的不同大小和类型的悬浮物、颗粒和有机物。

每种介质都具有不同的过滤效果和吸附性能，可以去除不同的污染物。

2.进水管道进水管道是多介质过滤器的入口，将待过滤的水引入过滤器中。

进水管道通常具有一定的过滤装置，如过滤网或过滤器，以防止较大颗粒的杂质进入过滤介质层，防止堵塞或损坏过滤介质。

3.出水管道出水管道是多介质过滤器的出口，将经过过滤的水排出设备。

出水管道通常与出水阀门连接，可以调节水流的速度和压力。

出水管道还可以连接到其他处理设备或系统，以后续处理或分配水资源。

4.控制阀门多介质过滤器上设置了几个控制阀门，用于调节和控制过滤器的运行和性能。

常见的控制阀门包括控制进水和出水的阀门、冲洗阀门和泄水阀门。

这些阀门可以手动或自动控制，通过调节流量、压力和操作模式来实现过滤器的正常运行。

5.冲洗装置多介质过滤器在运行一段时间后，过滤介质层会逐渐积累污染物，导致过滤效果下降。

为了保持过滤器的性能，需要定期进行冲洗。

冲洗装置通常由冲洗管、喷头、水泵和控制系统组成，用于将清水通过过滤介质层进行反向冲洗，以清除污染物和杂质。

冲洗装置还可以根据需要调节冲洗时间和频率。

6.压力表7.支架和壳体总之，多介质过滤器的各个部分各司其职，通过协同工作，实现对水质的有效过滤和净化。

这些部分包括过滤介质层、进水管道、出水管道、控制阀门、冲洗装置、压力表、支架和壳体等。

通过合理配置和操作这些部分，可以使多介质过滤器具有高效、稳定和持久的性能。

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。

Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器（SRYI型）螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

精密过滤器主要技术参数及性能特征描述一、概述精密过滤器内装线绕蜂房式滤芯或熔喷滤芯，用于饮用水、生活用水、电子、印染、纺织、环保等行业的生产用水过滤、酒精过滤、药业过滤、酸碱过滤、反渗透RO膜前保安过滤，通量大、耗材成本低、外表抛光或亚光，内表面酸洗钝化处理。

进出口、排污管道配自动控制阀、控制器、可自动反冲冼。

二、主要技术参数：1、工作压力：0.05MPa-0.6MPa2、工作温度：5℃-40℃(特殊温度可定做)3、滤芯接口：平压式、插入式4、过滤精度：3μm-100μm5、滤芯数量：1芯-180芯6、滤芯长度：10”-50”7、单台流量：0.1 m³/h -300 m³/h8、筒体材质：304、316L、Q235衬胶三、精密过滤器的工作原理精密过滤器是采用成型的滤材，原液通过滤材，滤渣留在滤材壁上，滤液透过滤材流出，从而达到过滤的目的。

成型的滤材有：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯、微孔滤芯及多功能滤芯。

因滤材的不同，过滤孔径也不相同。

精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.1-120μm范围。

同种形式的滤材，按外形尺寸又分为不同的规格。

线绕滤芯(又称蜂房滤芯)有两种：一种是聚丙烯纤维-聚丙稀骨架滤芯，最高使用温度60℃;另一种是脱脂棉纤维-不锈钢骨架滤芯，最高使用温度120℃。

四、精密过滤器特征1.材质及结构圆柱形壳体，304、316L不锈钢，可选炭钢及树脂壳体;配以单支或多支滤芯。

2、规格滤芯数量：单支或多支滤芯。

滤芯长度：单节、二节、三节、四节(每10″为一节);滤芯安装形式：国际通用平压式、卡入式和插入式;筒体与底座联接方式：快开型、法兰型;介质进、出口连接方式：快开型、螺纹型、和法兰型;可过滤介质：液体、气体。

3.性能特点(1)过滤精度高，滤芯孔径均匀;(2)过滤阻力小，通量大、截污能力强，使用寿命长;(3)滤芯材料洁净度高，对过滤介质无污染;(4)耐酸、碱等化学溶剂;(5)强度大，耐高温，滤芯不易变形;(6)价格低廉，运行费用低，易于清洗，滤芯可更换。

压缩空气管道过滤器的分类及安装要求1. 引言1.1 压缩空气管道过滤器的重要性压缩空气管道过滤器在压缩空气系统中扮演着至关重要的角色。

它们可以有效地阻止灰尘、油脂、水分和其他杂质进入管道系统，保护设备免受污染和损害。

在压缩空气系统中，这些杂质可能会导致设备故障、降低工作效率甚至造成生产事故，因此使用适当的过滤器至关重要。

压缩空气管道过滤器不仅可以保护设备，还可以提高系统的稳定性和可靠性。

过滤器可以有效地净化空气，减少系统内部的摩擦，延长设备的使用寿命。

过滤器还可以提高系统的效率，减少能源消耗，降低维护成本。

选择合适的压缩空气管道过滤器并严格按照安装要求进行安装是非常重要的。

只有这样，才能有效地保护系统，确保设备运行稳定，提高生产效率。

通过合理选择过滤器和合理安装，可以保障系统的正常运行，提高设备的使用寿命，减少维修和更换的频率，降低成本，提高经济效益。

压缩空气管道过滤器的重要性不容忽视，它们是压缩空气系统中不可或缺的一部分。

2. 正文2.1 压缩空气管道过滤器的分类压缩空气管道过滤器是压缩空气系统中非常重要的组成部分，其主要功能是除去空气中的固体颗粒、水、油和其他杂质，保证系统正常运行。

根据不同的过滤原理和结构形式，压缩空气管道过滤器可以分为多种分类。

1. 根据过滤原理分类：- 颗粒过滤器：主要用于过滤空气中的固体颗粒，其过滤精度一般在5-100微米之间。

- 油雾过滤器：主要用于过滤油雾和水雾，以防止润滑油或水进入系统影响设备运行。

- 活性炭过滤器：用于吸附空气中的气味和有害气体，保证系统出气的清洁。

2. 根据结构形式分类：- 筒式过滤器：结构简单，安装方便，适用于一般的空气过滤需求。

- 膜片式过滤器：过滤精度高，适用于对空气质量要求较高的场合。

- 网式过滤器：适用于过滤粒径较大的颗粒物，清洁方便，维护成本低。

选择合适的压缩空气管道过滤器需要根据系统的实际情况来确定，不同的过滤器适用于不同的场合，只有选择合适的过滤器并按照正确的安装要求进行安装，才能保证系统正常运行，延长设备的使用寿命。

压缩空气管道过滤器工作原理
1.初级拦截：
过滤器内部通常设置有不同级别的滤芯，最外层或第一级滤芯是粗效过滤，主要拦截较大的固体颗粒，如尘埃、铁锈和其它宏观杂质。

2.中级过滤：
第二级过滤器往往采用更精细的滤材，进一步捕获较小的颗粒物，包括油雾粒子和部分液态水分。

这一阶段的滤芯可能使用纤维介质，通过物理拦截和扩散效应来捕捉污染物。

3.高效过滤与凝聚：
对于要求更高的应用场合，可能还会设有精密过滤器（也称作微粒过滤器），它能有效去除0.01微米以上的极细小颗粒。

此外，某些压缩空气管道过滤器中还设计有聚结过滤功能，利用特殊材质的滤芯使微小的液态水滴增大并凝结成大水滴，便于后续分离。

4.排水机制：
随着过滤过程的进行，凝聚后的水滴以及从空气中析出的冷凝水会积聚在过滤器底部。

大多数过滤器配有自动或手动排污阀，定时或根据压差排放这些积水，以保持过滤效果和防止积水回流到系统中。

5.监控与维护：
压缩空气管道过滤器的工作状态可以通过压力表或电子传感器实时监测，当过滤器压降达到预设值时，表明滤芯污染严重，需要更换。

同时，定期对过滤器进行检查、清洗和更换滤芯也是保证过滤效率的重要环节。

一、产品[管道过滤器]的详细资料：产品型号：T型产品名称：管道过滤器产品特点：TG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

T型管道过滤器,管道过滤器,过二、特点：流通快速，故压力损失小，抗污性强。

排渣方便。

A型表示角式．B表示直通式。

三、主要性能规范：四、T型管道过滤器技术参数表：订货须知：一、①T型管道过滤器产品名称与型号②T型管道过滤器口径③T型管道过滤器是否带附件二、若已经由设计单位选定公司的T型道过滤器型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：Y型过滤器Y型拉杆伸缩过滤器桶型篮式过滤器ZPG-A/B自动排渣过滤器不锈钢锥型过滤器TYG型螺纹过滤器拉杆伸缩过滤器过滤器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

基本简介过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。

过滤器工作时，待过滤的水由水口过滤器(15张)时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。

如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返回到初始过滤状，系统正常运行。

过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。

壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。

工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。

大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。

过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。

当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。

当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。

特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。

Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器（SRYI型）内螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

y型过滤器工作原理Y型过滤器工作原理。

Y型过滤器是一种常见的工业管道过滤设备，它主要用于过滤管道中的杂质和固体颗粒物，保护阀门、泵和其他设备不受损坏。

Y型过滤器的工作原理相对简单，但却非常有效。

下面我们将详细介绍Y型过滤器的工作原理。

首先，Y型过滤器的结构包括进口、出口和过滤网。

当介质通过管道流经Y型过滤器时，由于管道内的杂质和固体颗粒物会随着流体一起进入Y型过滤器。

在进入过滤器后，流体会受到过滤网的阻挡，而杂质和固体颗粒物则会被过滤网拦截下来，从而实现了过滤的目的。

其次，Y型过滤器的过滤网是其工作原理的关键部件。

过滤网通常由金属丝网或塑料网制成，具有一定的过滤精度和强度。

当流体通过过滤网时，过滤网会阻挡住杂质和固体颗粒物，而允许清洁的流体通过，从而保证了管道系统的正常运行。

另外，Y型过滤器还具有清洗和维护的功能。

由于过滤网会随着时间的推移而积累一定量的杂质和固体颗粒物，因此需要定期清洗和维护。

清洗过程通常包括拆卸过滤器、清洗过滤网、检查密封件等步骤，以确保过滤器的正常使用。

总的来说，Y型过滤器的工作原理是通过过滤网阻隔杂质和固体颗粒物，保护管道系统的正常运行。

它具有结构简单、操作方便、过滤效果好等特点，被广泛应用于化工、石油、制药、食品等行业的管道系统中。

在使用Y型过滤器时，需要注意定期清洗和维护，以保证其过滤效果和使用寿命。

另外，在选择Y型过滤器时，还需要考虑流量、压力、介质等因素，以确保选择合适的型号和材质的过滤器。

综上所述，Y型过滤器的工作原理简单有效，具有重要的工业应用价值。

通过了解其工作原理，可以更好地使用和维护Y型过滤器，保证管道系统的安全和稳定运行。

UPVC塑料Y型过滤器的特点和功能作用以及适用范围UPVC过滤器/UPVC塑料Y型过滤器/UPVC塑料过滤器/UPVC透亮过滤器/UPVC双由令过滤器/耐腐蚀塑料过滤器/耐酸碱塑料过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤。

安装在管道上能除掉流体中的较大固体杂质，使机器设备（包含压缩机、泵等）、仪表能正常工作和运转，实现稳定工艺过程，保障安全生产的作用。

y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

广泛应用化工，冶金，机械，轻工，电镀，医药，造纸、电子等工矿企业。

材质UPVC过滤网为PP材质，本产品是全塑制成透亮部分加厚耐酸耐碱透亮度高，滤网有20目、15目、40目、60目，其中DN15～DN50为20目，DN65～DN100为15目，紧要是用在水处理，规格从DN15到DN100，UPVC 过滤器也可和ABS管道连接。

结构特点：1、塑料Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。

2、塑料Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头构成，通常安装在阀门及其它紧要设备之进口端，便于清理杂物与安装拆卸，以保护阀类或设备及正常使用。

功能作用：1、塑料Y型过滤器是除掉液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，实现稳定工艺过程、保障安全的作用。

另外Y型过滤器对提高产品质量也有着十分紧要的意义。

2、塑料Y型过滤器与管道中阀门及其它紧要设备配套使用，也可单独使用于管路中。

管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。

应用范围：塑料过滤器是输送介质的管道系统*的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

该过滤器具有结构先进，阻力小，排污方便等特点。

适用介质为水、油、气。

注：以上的产品介绍，参数，图片，数据仅用于参考。
