物理高考真题分类汇编专题12 恒定电流

高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。

虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。

关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。

要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。

2018年—2023年高考物理恒定电流部分真题汇编+答案详解（真题部分）1.(2023全国乙,20,6分)(多选)黑箱外有编号为1、2、3、4的四个接线柱,接线柱1和2、2和3、3和4之间各接有一个电阻,在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U12=3.0 V,U23=2.5 V,U34=-1.5 V。

符合上述测量结果的可能接法是()A.电源接在1、4之间,R接在1、3之间B.电源接在1、4之间,R接在2、4之间C.电源接在1、3之间,R接在1、4之间D.电源接在1、3之间,R接在2、4之间2.(2022江苏,2,4分)如图所示,电路中灯泡均正常发光,阻值分别为R1=2 Ω,R2=3 Ω,R3=2 Ω,R4=4 Ω,电源电动势E=12 V,内阻不计。

四个灯泡中消耗功率最大的是()A.R1B.R2C.R3D.R43.(2022北京,13,3分)某同学利用压力传感器设计水库水位预警系统。

如图所示,电路中的R1和R2,其中一个是定值电阻,另一个是压力传感器(可等效为可变电阻)。

水位越高,对压力传感器的压力越大,压力传感器的电阻值越小。

当a、b两端的电压大于U1时,控制开关自动开启低水位预警;当a、b两端的电压小于U2(U1、U2为定值)时,控制开关自动开启高水位预警。

下列说法正确的是 ()A.U1<U2B.R2为压力传感器C.若定值电阻的阻值越大,开启高水位预警时的水位越低D.若定值电阻的阻值越大,开启低水位预警时的水位越高4.(2019浙江4月选考,8,3分)电动机与小电珠串联接入电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2,流过的电流为I2。

则()A.I1<I2B.U1U2>R1R2C.U1U2=R1R2D.U1U2<R1R25.(2019江苏单科,3,3分)如图所示的电路中,电阻R=2 Ω。

恒定电流例1、一段半径为D的导线,电阻为0.1Ω,如果把它拉成半径为D的导线,则电阻变为 ( ).A. 0.2ΩB. 0.4ΩC. 0.8ΩD. 1.6Ω例2、将四个电阻接入电路,其中R1>R2>R3>R4,则它们消耗的功率 ( ).A. P1<P2<P3<P4B. P1>P2>P3>P4C. P3>P4>P1>P2D. P2<P1<P3<P4例3、对于电源的路端电压 , 下列说法正确的是 ( ).A. 因U = IR, 则U随I和R的增大而增大B. 因U = IR, 则R = 0时,必有U = 0C. 路端电压随外电阻的变化而成正比的变化D. 若外电路断开时, 路端电压为零例4、电阻R1 = R2 = R3 = 1Ω, 当K闭合时伏特计示数为1.0V; K断开时, 伏特计示数为0.8V.求: (1)K闭合和K断开时,电阻R1所消耗电功率之比;(2)电源电动势和内阻.例5、电池电动势e = 14V, 内阻r=1Ω, 小灯泡标有“2V、4W”, 电动机内阻r＇=0.5Ω, 当变阻器阻值为1Ω时, 电灯和电动机均为正常工作, 求:(1) 电动机两端的电压(2) 电动机输出的机械功率(3) 电路消耗的总功率练习：1、在使用万用表欧姆档测电阻时，下面叙述的规则不必要或不确切的是( )。

(A)测每个电阻前，都必须调零(B)测量中两手不要与两表笔金属触针接触(C)被测电阻要和其它元件及电源断开(D)测量完毕后选择开关应置于非欧姆挡2、用公式P=U2/R求出“220V,40W”灯泡的电阻为1210Ω，而用欧姆表测得其电阻只有90Ω。

下列分析正确的是（）。

(A)一定是读数时乘错了倍率(B)可能是测量前没有调零(C)一定是欧姆表坏了(D)1210Ω是灯泡正常工作时较高温度下的电阻，90Ω是灯泡常温下的电阻3、用伏安法测电阻的主要步骤如下，其中错误的步骤是（）。

普通高校招生考试试题汇编-恒定电流Ⅱ（安徽）．（1）某同学实用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时针偏转如图（a ）所示。

请你简述接下来的测量过程： Ⅱ ； Ⅱ ； Ⅱ ； Ⅱ测量结束后，将选择开关旋到“OFF”挡。

（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b ）所示。

其中电压表内阻约为5k ，电流表内阻约为5 。

图中部分电路已经连接好，请完成实验电路的连接。

（3）图（c ）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。

当转换开关S 旋到位置3时，可用来测量 ；当S 旋到位置 时，可用来测量电流，其中S 旋到位置 时量程较大。

Ⅱ．（1）Ⅱ断开待测电阻，将选择开关旋到“×100”档：Ⅱ将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；Ⅱ再接入待测电阻，将指针示数×100，即为待测电阻阻值。

（2）如图所示（3）电阻 1、2 123（全国卷1）．(12分)(．注意：在试题卷上作答无效．．．．．．．．．．．．)．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般 为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

现需要测 量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流 表，电阻箱，导线若干。

实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适 当数值。

完成下列填空：(1)仪器连线如图l 所示(a 和b 是多用电表的两个表笔)。

若两电表均正常工作，则表 笔a 为_________ (填“红”或“黑”)色；(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，图(b )ABEE /红表笔黑表笔1 2 3 4 5 6图(c)(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电阻箱的读数为_________Ω：(3)将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为_________V。

专题12 恒定电流1. （2019高考安徽理综第19题）用图示的电路可以测量电阻的阻值.图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝.闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l 1，PN=l 2，，则R x 的阻值为 A.102l R l B.1012l R l l + C.201l R l D.2012l R l l + 答案：C 解析:根据电阻定律有12M N R l R l =，当电表无读数时，有0M N X R R R R =,解得201x l R R l =，选项C 正确 2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光.能实现此功能的电路是答案：B解析：能实现此功能的电路是与门电路，选项B 正确.3.(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示. M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时（A ）R M 变大，且R 越大，U 增大越明显（B ）R M 变大，且R 越小，U 增大越明显（C ）R M 变小，且R 越大，U 增大越明显（D ）R M 变小，且R 越小，U 增大越明显答案：C解析：根据题述接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，R M 变小，且R 越大，U 增大越明显，选项C 正确.4．（2013高考上海物理第24题）如图，电路中三个电阻R l 、R 2和R 3的阻值分别为R 、2R 和4R .当电键S 1断开、S 2闭合时，电源输出功率为P 0；当S 1闭合、S 2断开时，电源输出功率也为P 0.则电源电动势为＿＿＿＿；当S 1、S 2都断开时，电源的总功率为＿＿＿＿.答案：032P R 0.3 P 0.解析：当电键S 1断开、S 2闭合时，电路中电流I 1=E/(R+r)，P 0=I 12R=E 2 R /(R+r)2..当S 1闭合、S 2断开时，电路中电流I 2=E/ (4R+r)，P 0=I 224R=E 24R/(4R+r)2..联立解得：r=R/2，.当S 1、S 2都断开时，电路中电流I 3，电源的总功率为P=EI 3=0.3 P 0.。

高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。

根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。

棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。

在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。

当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。

则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。

闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。

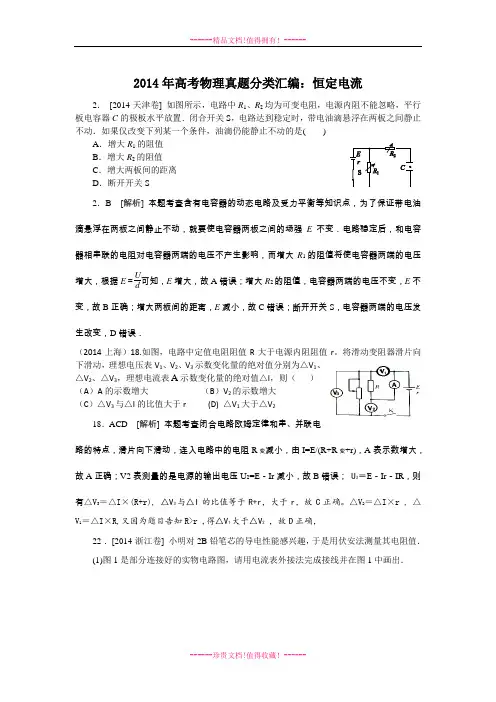

2014年高考物理真题分类汇编：恒定电流2． [2014·天津卷] 如图所示，电路中R 1、R 2均为可变电阻，电源内阻不能忽略，平行板电容器C 的极板水平放置．闭合开关S ，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( )A ．增大R1的阻值B ．增大R 2的阻值C ．增大两板间的距离D ．断开开关S2．B [解析] 本题考查含有电容器的动态电路及受力平衡等知识点，为了保证带电油滴悬浮在两板之间静止不动，就要使电容器两板之间的场强E 不变．电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R 1的阻值将使电容器两端的电压增大，根据E ＝U d可知，E 增大，故A 错误；增大R 2的阻值，电容器两端的电压不变，E 不变，故B 正确；增大两板间的距离，E 减小，故C 错误；断开开关S ，电容器两端的电压发生改变，D 错误．（2014上海）18.如图，电路中定值电阻阻值R 大于电源内阻阻值r 。

将滑动变阻器滑片向下滑动，理想电压表V1、V2、V 3示数变化量的绝对值分别为△V 1、△V 2、△V 3，理想电流表A 示数变化量的绝对值△I ，则（ ）（A ）A 的示数增大 （B ）V 2的示数增大（C ）△V 3与△I 的比值大于r (D) △V 1大于△V 218．ACD [解析] 本题考查闭合电路欧姆定律和串、并联电路的特点，滑片向下滑动，连入电路中的电阻R 变减小，由I=E/(R+R 变+r)，A 表示数增大，故A 正确；V2表测量的是电源的输出电压U 2=E －Ir 减小，故B 错误； U 3＝E －Ir －IR ，则有△V 3＝△I ×(R+r), △V 3与△I 的比值等于R+r ，大于r ，故C 正确。

△V 2＝△I ×r , △V 1＝△I ×R,又因为题目告知R>r ,得△V 1大于△V 2 ，故D 正确，22． [2014·浙江卷] 小明对2B 铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值．(1)图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出．第22题图1(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到U-I图上，如图2所示．在图中，由电流表外接法得到的数据点是用________((3)请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为________Ω.22．[答案] (1)如图所示第22题图1(2)“×”(3)作图见第22题图2用“×”连线R＝(1.1～1.3) Ω；用“○”连线R＝(1.5～1.7) Ω[解析] (1)由图2中的电压、电流数据从零开始可知滑动变阻器采用分压式，电压表选择量程3 V，电流表采用外接法．(2)外接法由于电压表分流，测得的电阻比内接法测得的要小，故电流表外接法得到的数据点是用“×”表示的．(3)用“×”数据点连直线，斜率为铅笔芯的电阻，考虑误差因素，R＝(1.1～1.3)Ω，用“○”数据点连直线，同理得R＝(1.5～1.7)Ω.6．(19分)[2014·重庆卷] (1)某照明电路出现故障，其电路如题6图1所示，该电路用标称值为12 V的蓄电池为电源，导线及其接触完好．题6图1维修人员使用已调好的多用电表直流50 V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．①断开开关，红表笔接a点时多用电表指示如题6图2所示，读数为________ V，说明________正常(选填“蓄电池”或“保险丝”或“开关”或“小灯”)．题6图2②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然和题6图2相同，可判定发生故障的器件是________(选填“蓄电池”或“保险”或“开关”或“小灯”)．6．[答案] (1)①11.5(11.2～11.8之间的值均可) 蓄电池 ②小灯[解析] (1)本题考查多用电表的读数、电路的故障分析．用多用电表的电压挡分析故障时，电压表有示数说明电源和电压表等组成了闭合回路，可能与电压表并联的部分电路发生故障，而与电压表串联部分未发生故障，若无示数则正好相反．根据这个原理，a 、c 间接上电压表，断开开关，表针偏转，说明蓄电池正常，a ，b 间接上电压表，断开开关，表针不偏转，说明小灯发生故障，闭合开关后表针偏转，说明开关和保险丝正常．23．[2014·新课标全国卷Ⅰ] 利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R (最大阻值999.9 Ω)，电阻R 0(阻值为3.0 Ω)，电阻R 1(阻值为3.0 Ω)，电流表A(量程为200 mA ，内阻为R A ＝6.0 Ω)，开关S.图(a)实验步骤如下：①将电阻箱阻值调到最大，闭合开关S ；②多次调节电阻箱，记下电流表的示数I 和电阻值箱相应的阻值R ；③以1I 为纵坐标，R 为横坐标，作1I­R 图线(用直线拟合)； ④求出直线的斜率k 和在纵轴上的截距b .回答下列问题：(1)分别用E 和r 表示电源的电动势和内阻，则1I与R 的关系式为________． (2)实验得到的部分数据如下表所示，其中电阻R ＝3.0 Ω时电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________．图(b)图(c)(3)在图(c)的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率k ＝________A －1Ω－1，截距b ＝________A －1.(4)根据图线求得电源电动势E ＝________V ，内阻r ＝________Ω.23．(1)1I ＝R A ＋R 1ER 1R ＋1E ⎣⎡⎦⎤R A ＋R A ＋R 1R 1（r ＋R 0） (2)0.110 9.09 (3)1.0(或在0.96～1.04)之间，6.0(或在5.9～6.1之间) (4)3.0(或在2.7～3.3之间)，1.0(或在0.6～1.4之间)[解析] 本题考查了测量电源电动势和内电阻的实验．(1)根据闭合电路欧姆定律有E ＝⎝⎛⎭⎫IR A R 1＋I (R ＋R 0＋r )＋IR A . 代入数据，化简得1I ＝（R A ＋R 1）ER 1R ＋1E ⎣⎢⎡⎦⎥⎤R A ＋R 1R 1（R 0＋r ）＋R A . (2)电流表每小格表示4 mA ，因此电流表读数是0.110 A ，倒数是9.09 A －1.(3)根据坐标纸上给出的点，画出一条直线，得出斜率k ＝1.0 A －1·Ω－1，截距b ＝6.0 A －1.(4)斜率k ＝R A ＋R 1ER 1，因此E ＝3.0 V ，截距b ＝1E ⎣⎢⎡⎦⎥⎤R A ＋R A ＋R 1R 1（r ＋R 0），因此r ＝bE 3－5＝1.0 Ω.22． (6分)[2014·新课标Ⅱ卷] 在伏安法测电阻的实验中，待测电阻R x 的阻值约为200 Ω，电压表V 的内阻约为2 k Ω，电流表A 的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式R x ＝U I计算得出，式中U 与I 分别为电压表和电流表的示数．若将图(a)和图(b)中电路测得的电阻值分别记为R x 1和R x 2，则______(选填“R x 1”或“R x 2”)更接近待测电阻的真实值，且测量值R x 1________(选填“大于”“等于”或“小于”)真实值，测量值R x 2______(选填“大于”“等于”或“小于”)真实值．22. [答案] R x 1 大于 小于[解析] R V R x ＝2000 Ω200 Ω＝10，R x R A ＝200 Ω10 Ω＝20，故R V R x <R x R A＝10，应该采用电流表内接法，即图(a)接法．由“大内偏大，小外偏小”的结论可知电流表内接时测量值R x 1大于真实值，外接时，测量值R x 2小于真实值．21．[2014·安徽卷]Ⅱ.其同学为了测量一个量程为3 V 的电压表的内阻，进行了如下实验．(1)他先用多用表进行了正确的测量，测量时指针位置如图1所示，得出电压表的内阻为3.00×103 Ω，此时电压表的指针也偏转了．已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5 V ，则电压表的示数应为________V(结果保留两位有效数字)图1 图2(2)为了更准确地测量该电压表的内阻R V ，该同学设计了图2所示的电路图，实验步骤如下：A ．断开开关S ，按图2连接好电路；B ．把滑动变阻器R 的滑片P 滑到b 端；C ．将电阻箱R 0的阻值调到零；D ．闭合开关S ；E ．移动滑动变阻器R 的滑片P 的位置，使电压表的指针指到3 V 位置；F ．保持滑动变阻器R 的滑片P 位置不变，调节电阻箱R 0的阻值使电压表指针指到1.5 V 位置，读出此时电阻箱R 0的阻值，此值即为电压表内阻R V 的测量值；G ．断开开关S.实验中可供选择的实验器材有：a ．待测电压表b ．滑动变阻器：最大阻值2000 Ωc ．滑动变阻器：最大阻值10 Ωd ．电阻箱：最大阻值9999.9 Ω，阻值最小改变量为0.1 Ωe ．电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 Ωf ．电池组：电动势约6 V ，内阻可忽略g ．开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用________(填“b”或“c”)，电阻箱中选用________(填“d”或“e”)②电压表内阻R V 的测量值R 测和真实值R 真相比，R 测________R 真(填“>”或“<”)；若R V越大，则|R 测－R 真|R 真越________(填“大”或“小”)． 21Ⅱ.J8、J10 (1)1.0 V(2)①c d ②>小[解析]Ⅱ.本题考查多用电表的欧姆档的原理、电路与使用方法等知识点，考查对半偏法测电压表内阻实验的理解能力、仪器选择能力与系统误差的分析能力．(1)已知电压表的内阻R V ＝3.0×103 Ω，由于欧姆表的内阻等于中值电阻，所以欧姆表的内阻r ＝1.5×103 Ω，根据分压关系可得电压表示数为1.0 V.(2)①根据分压电路的滑动变阻器的阻值小，测量支路的电阻变化对其所分得的电压影响小，因此滑动变阻器选择c，由于电压表的内阻约为3.0×103Ω，故电阻箱选择d.②由于电阻箱串联接入测量支路，测量支路电阻增加，造成测量支路的电压大于3.0 V，电阻箱两端的电压大于1.5 V，因此R测>R真．R V越大，测量支路电阻越大，测量支路的电压越接近3.0 V，电阻箱的电压越接近1.5 V，因此R测越接近R真，相对误差越小。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。
