日本钢结构独立住宅建造过程

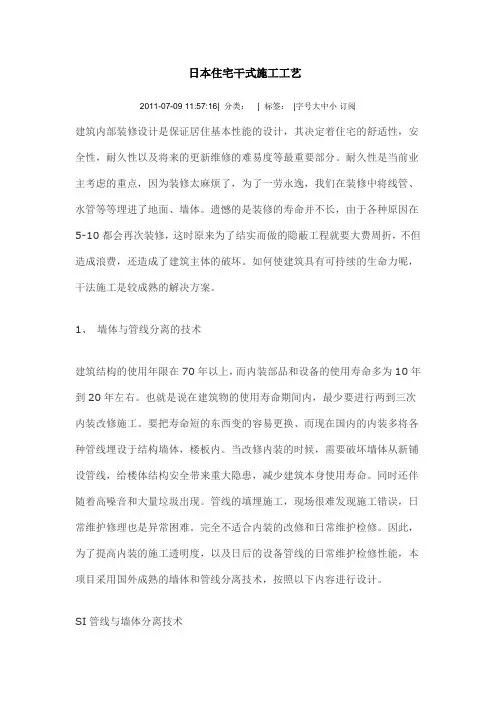

日本住宅干式施工工艺2011-07-09 11:57:16| 分类：| 标签：|字号大中小订阅建筑内部装修设计是保证居住基本性能的设计，其决定着住宅的舒适性，安全性，耐久性以及将来的更新维修的难易度等最重要部分。

耐久性是当前业主考虑的重点，因为装修太麻烦了，为了一劳永逸，我们在装修中将线管、水管等等埋进了地面、墙体。

遗憾的是装修的寿命并不长，由于各种原因在5-10都会再次装修，这时原来为了结实而做的隐蔽工程就要大费周折，不但造成浪费，还造成了建筑主体的破坏。

如何使建筑具有可持续的生命力呢，干法施工是较成熟的解决方案。

1、墙体与管线分离的技术建筑结构的使用年限在70年以上，而内装部品和设备的使用寿命多为10年到20年左右。

也就是说在建筑物的使用寿命期间内，最少要进行两到三次内装改修施工。

要把寿命短的东西变的容易更换、而现在国内的内装多将各种管线埋设于结构墙体，楼板内。

当改修内装的时候，需要破坏墙体从新铺设管线，给楼体结构安全带来重大隐患，减少建筑本身使用寿命。

同时还伴随着高噪音和大量垃圾出现。

管线的填埋施工，现场很难发现施工错误，日常维护修理也是异常困难。

完全不适合内装的改修和日常维护检修。

因此，为了提高内装的施工透明度，以及日后的设备管线的日常维护检修性能，本项目采用国外成熟的墙体和管线分离技术，按照以下内容进行设计。

SI管线与墙体分离技术（1）架空地面的技术地板下面采用树脂或金属地脚螺栓支撑。

架空空间内铺设给排水管线。

在安装分水器的地板处设置地面检修口，以方便管道检查，修理使用。

另外，架空地板有一定弹性，硬度较小，对容易跌倒的老人和孩子起到一定的保护作用。

同时，与一般的水泥地直铺地板相比，地面温度相对较高，地面干燥，温度，湿度适度也是架空地板的一大特征。

为了解决架空地板对上下楼板隔音的负面影响，在地板和墙体的*界处留出3mm左右缝隙，保证地板下空气流动，已达到预期的隔音效果。

（2）天花吊顶的技术采用轻钢龙骨，实现双层天棚。

现代欧美独立住宅建造过程图解-日本一户建住宅实例现代欧美独立住宅建造过程图解-日本一户建住宅实例(2011-09-17 15:25:40)转载▼标签：分类：现代欧美独立住宅图解日本住宅建造例住宅建造过程日本住宅日本建筑第4节日本现代独立住宅建造过程实例图解日本是世界上科技经济方面比较发达的国家，中产收入阶层占国民总数的大部，国内民众的生活水平普遍较高。

日本国土面积狭小，土地为私人所有，地价较为昂贵。

日本住宅，根据使用情况的不同，有单门独户的所谓“一户建”独立小住宅，“一户建”住宅的所占比例较大，也有普通家庭居住的公寓式集合住宅、租赁住宅，等等。

日本一户建独立小住宅，按照建造材料的不同，一般有日本传统的木框架结构的独立小住宅，有欧美2×4轻型木结构的独立小住宅，有轻量钢结构（这里不是指我们国内所谓的“轻型钢结构”，在日本，钢材构件的厚度小于6毫米的钢结构，一般被称为轻量钢结构）的独立小住宅，有重型钢结构（钢材构件的厚度等于 6毫米，或者大于6毫米的钢结构，一般被称为重量钢结构）的独立小住宅，有全现浇钢筋混凝土结构（RC）的独立小住宅，等等。

现代日本独立小住宅，实际上是吸收欧美住宅优秀做法，改进和发展的结果。

现代日本“一户建”独立小住宅，给我留下的印象是“小巧精致，功能齐全，保温隔热，冬暖夏凉，空气清新，健康舒适，长期优良”。

无论是在独立小住宅的设计方面，还是在独立小住宅的施工现场建造方面，日本人的做事认真，精心对待每一个建造环节，以及施工现场的文明程度，可以说是世界第一。

日本在小住宅建造领域中的许多做法，很值得我们需要认真学习和加以研究。

日本SE构法建造一户建独立小住宅实例由于该日本一户建独立小住宅，采用日本所谓的“SE构法”，或者叫“SE工法”建造而成，所以下面，首先补充部分“SE构法”的相关图片资料，以帮助理解什么是“SE构法”。

日语“SE構法——安全で工学的な構法”，中文意思“安全施工方法和工程”，源自英文“Safety Engineering”，中文意思“安全工程”。

日本近几年的新住宅建设，受西方发达国家住宅建设的理念影响也较大，在很多方面，也比欧美有所改进。

下面是日本小住宅施工现场的图片。

住宅地理位置
施工场地测量放线
供水
地基勘探1
地基勘探2
钢管桩运入
机械钻桩
钻桩示意图
钻桩顶端1
钻桩顶端2
钻桩结束后
供电引入
配电盘箱
建设施工许可
基础开挖处理以后
地基局部
基础垫层
基础钢筋绑扎后1
基础钢筋绑扎后2
基础钢筋绑扎后3
基础混凝土模板支护以后1
基础混凝土模板支护以后2
混凝土基础拆除模板后
第一层地面混凝土浇筑
第一层地面混凝土浇筑以后1
第一层地面混凝土浇筑以后2
第一层地面混凝土浇筑以后3
第一层地面混凝土浇筑以后4
第一层墙体钢筋绑扎1
第一层墙体钢筋绑扎2
第一层墙体支模
更多施工图片：
我认为楼板中的管子应该比较轻的薄铁皮管，为的是减轻楼板的重量，同时楼板强度不减，类似于预制板的中空设计原理。

钢筋上黄色，该是叫塑料垫块吧，保证钢筋保护层厚度用的，替换以前的砂浆垫块，很多工地都在用了
板可真厚，混凝土保护层太厚了吧，是不是该有防裂的钢筋网片。

另问：办中间的金属材质的管子是什么东东啊，什么作用啊
我只想说，为什么他们的钢筋都看不到生锈的。

中国的工地好多生锈的钢筋。

31。

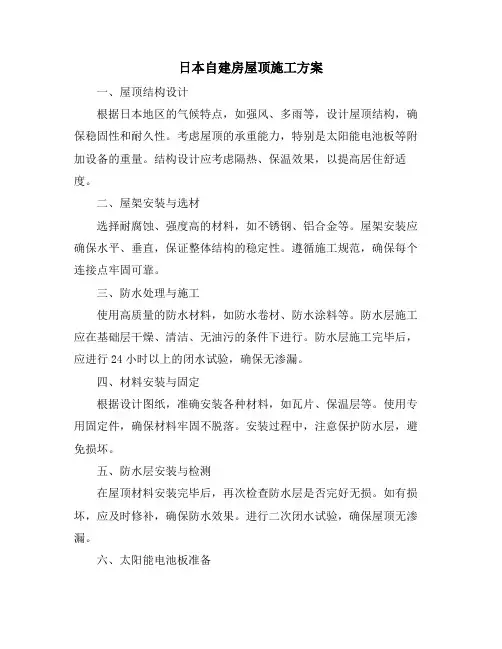

日本自建房屋顶施工方案一、屋顶结构设计根据日本地区的气候特点，如强风、多雨等，设计屋顶结构，确保稳固性和耐久性。

考虑屋顶的承重能力，特别是太阳能电池板等附加设备的重量。

结构设计应考虑隔热、保温效果，以提高居住舒适度。

二、屋架安装与选材选择耐腐蚀、强度高的材料，如不锈钢、铝合金等。

屋架安装应确保水平、垂直，保证整体结构的稳定性。

遵循施工规范，确保每个连接点牢固可靠。

三、防水处理与施工使用高质量的防水材料，如防水卷材、防水涂料等。

防水层施工应在基础层干燥、清洁、无油污的条件下进行。

防水层施工完毕后，应进行24小时以上的闭水试验，确保无渗漏。

四、材料安装与固定根据设计图纸，准确安装各种材料，如瓦片、保温层等。

使用专用固定件，确保材料牢固不脱落。

安装过程中，注意保护防水层，避免损坏。

五、防水层安装与检测在屋顶材料安装完毕后，再次检查防水层是否完好无损。

如有损坏，应及时修补，确保防水效果。

进行二次闭水试验，确保屋顶无渗漏。

六、太阳能电池板准备选择性能稳定、转换效率高的太阳能电池板。

根据屋顶结构，设计太阳能电池板的布局和安装角度。

准备相应的电缆、支架等附件，确保安装顺利进行。

七、内部布线与管道合理规划电缆走向，避免交叉、混乱。

使用高质量的电缆和连接件，确保电气安全。

根据需要，安装水管、气管等管道，确保使用功能。

八、施工验收与质量检查完成所有施工后，进行全面的质量检查，确保各项工程符合设计要求。

邀请专业人员进行验收，确保施工质量和安全。

如有不合格项，应及时整改，直至符合要求。

以上是本次日本自建房屋顶施工方案的详细内容。

在施工过程中，应严格遵守各项规范和要求，确保施工质量和安全。

同时，注意与当地气候、环境相结合，使屋顶施工更加符合实际需要。

日本钢结构住宅建造（二）引言概述:日本是世界上钢结构住宅建造的技术领先国家之一。

在上一篇文章中，我们已经介绍了日本钢结构住宅建造的基本概念和优势。

本文将继续探讨日本钢结构住宅建造的相关细节，包括建材选用、施工技术和质量控制等方面。

正文:一、建材选用:1. 钢材种类选择: 日本钢结构住宅常用的钢材种类包括碳素钢、合金钢和不锈钢等。

根据建筑的结构要求和环境条件，选择适当的钢材种类。

2. 钢板厚度选择: 钢板的厚度对住宅建造的强度和耐久性至关重要。

根据设计要求和负荷计算，选择适当的钢板厚度。

3. 建材保护措施: 由于钢材容易受到氧化和腐蚀的影响，采取防腐保护措施，如喷涂防腐涂料或镀锌处理，以延长住宅的使用寿命。

二、施工技术:1. 预制技术: 预制技术是日本钢结构住宅建造的重要施工方法之一。

通过在工厂内预先制作构件，减少现场工期和材料浪费，提高施工效率。

2. 焊接技术: 钢结构住宅的连接部位通常采用焊接技术，确保结构的牢固性和稳定性。

高质量的焊接技术是保证住宅安全的关键。

3. 砌体技术: 钢结构住宅与砌体结构结合的部分通常采用砌体技术，增加建筑的隔热性和隔音效果。

三、质量控制:1. 材料质量控制: 对于采购的建材，应进行质量检测和确认，确保材料符合建筑标准和规范要求。

2. 施工质量控制: 在施工过程中，通过严格的施工管理和质量检查，确保每个工序的质量，避免施工中的问题和质量隐患。

3. 结构安全控制: 钢结构住宅的结构安全性是至关重要的。

施工过程中应严格按照设计要求和相关规范进行施工，并进行结构安全评估和验收检查。

四、环境友好:1. 节能设计: 钢结构住宅的节能设计包括合理的隔热、采光和通风等方面，减少能源消耗，提高住宅的舒适性和环境友好性。

2. 废弃物处理: 建筑施工过程中产生的废弃物应进行分类和处理。

推广回收利用和资源循环利用，降低对环境的不良影响。

3. 绿色施工: 在施工过程中，采取绿色施工技术和材料，减少施工噪音、粉尘和水污染等，保护环境和人员健康。

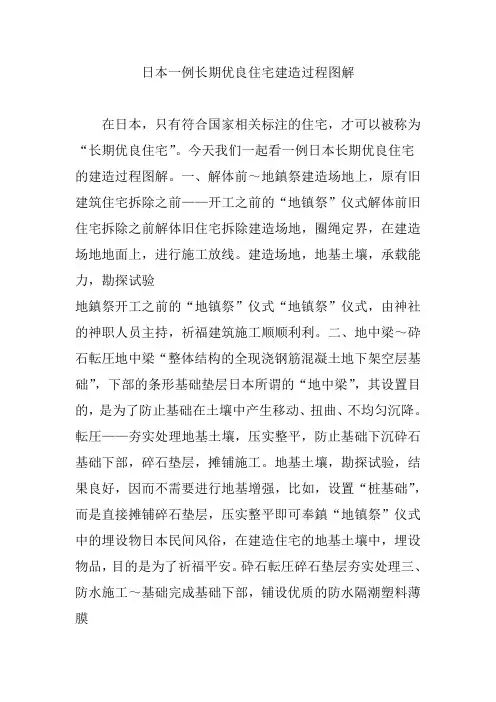

日本一例长期优良住宅建造过程图解在日本，只有符合国家相关标注的住宅，才可以被称为“长期优良住宅”。

今天我们一起看一例日本长期优良住宅的建造过程图解。

一、解体前～地鎮祭建造场地上，原有旧建筑住宅拆除之前——开工之前的“地镇祭”仪式解体前旧住宅拆除之前解体旧住宅拆除建造场地，圈绳定界，在建造场地地面上，进行施工放线。

建造场地，地基土壤，承载能力，勘探试验地鎮祭开工之前的“地镇祭”仪式“地镇祭”仪式，由神社的神职人员主持，祈福建筑施工顺顺利利。

二、地中梁～砕石転圧地中梁“整体结构的全现浇钢筋混凝土地下架空层基础”，下部的条形基础垫层日本所谓的“地中梁”，其设置目的，是为了防止基础在土壤中产生移动、扭曲、不均匀沉降。

転圧——夯实处理地基土壤，压实整平，防止基础下沉砕石基础下部，碎石垫层，摊铺施工。

地基土壤，勘探试验，结果良好，因而不需要进行地基增强，比如，设置“桩基础”，而是直接摊铺碎石垫层，压实整平即可奉鎮“地镇祭”仪式中的埋设物日本民间风俗，在建造住宅的地基土壤中，埋设物品，目的是为了祈福平安。

砕石転圧碎石垫层夯实处理三、防水施工～基础完成基础下部，铺设优质的防水隔潮塑料薄膜整体结构的全现浇钢筋混凝土地下架空层基础的下部，铺设一层优质的塑料防水隔潮薄膜，目的是为了防止地下土壤中的水分经过基础底板渗透到室内。

基础下部的素混凝土垫层浇筑基础配筋基础底板以及基础墙2大部位钢筋配置基础配筋，属于隐蔽工程，需要经过JIO（日本住宅保証検査機構/ 日本住宅保证检查机构）的检查验收合格以后，才可以进行后续混凝土的现场浇注施工。

“地下架空层基础”的基础底板位置的混凝土现场浇注模板施工混凝土基础的模板，围护搭建施工基础现场浇注完成经过混凝土的凝结硬化养护之后，已经拆除基础位置施工模板的现场外观。

四、供水排水管线布设施工——木结构承重框架搭建完成供水排水管线布设施工管线预埋工程图防蚁处理木结构构件的表面涂刷防蚁涂料基础墙的顶面，首先，分散布设许多黑色的便于空气流通的特制塑胶垫块，然后，再布设安装固定木结构“土台”构件，最后，在“土台”构件的表面，涂刷品牌防蚁药液。

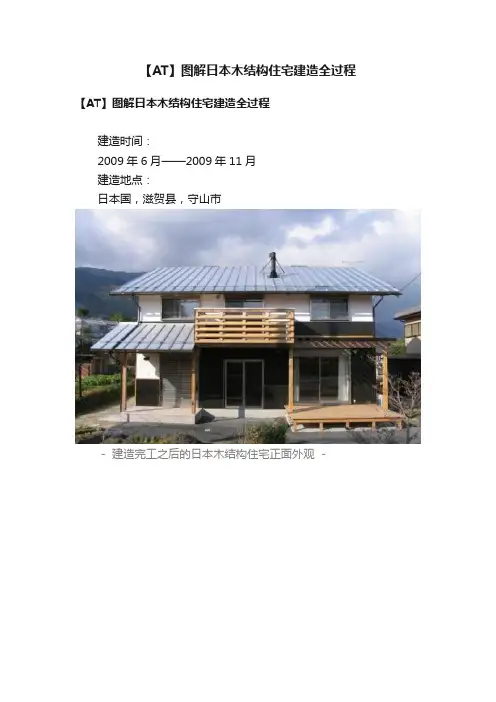

【AT】图解日本木结构住宅建造全过程【AT】图解日本木结构住宅建造全过程建造时间：2009年6月——2009年11月建造地点：日本国，滋贺县，守山市－建造完工之后的日本木结构住宅正面外观－－建造完工之后的日本木结构住宅正面一角外观－－住宅下部，地基垫层，施工现场－－现浇钢筋混凝土地下架空层基础，底板部分，施工现场－从图中可以看出，底板下部，事先已经铺设一层防水、隔潮塑料薄膜，局部区域，有条形混凝土垫层增强加固，底板基础，施工现场内部，开始布放钢筋，准备浇注底板基础部分的混凝土。

－钢筋混凝土地下架空层基础施工现场－－现浇钢筋混凝土地下架空层基础，混凝土凝结硬化养护之后，拆除模板，施工现场局部外观－－钢筋混凝土基础，施工现场－－天然木材，纯实木构件，工厂制作完成－－车间内部，木材生产流水线－从图中可以看出，钢筋混凝土基础顶面，已经固定一道木结构框架，这部分位置的木结构框架，在日本叫“土台”；土台是上部承重木结构框架与下部钢筋混凝土基础进行连接固定的中间过渡部分；－木结构土台施工现场－从图中还可以看出，木结构土台的下部，即混凝土基础墙的顶面，为了通风隔潮，事先已经放置了一种具有通风透气构造特点的黑色的塑胶垫块。

从图中可以看出，一楼位置的木结构承重骨架，已经搭建组立完成，并随时进行了部分壁板的安装，现正在进行二楼位置木结构立柱的吊装就位。

－二楼结构楼板，铺设安装，施工现场－从图中可以看出，整体结构壁板，是沿着立柱一侧面上的沟槽，插入的木结构框架中的。

－二楼上部阁楼位置施工时的现场外观－－木结构屋架位置的施工现场－－施工现场外观全景－－从上部屋脊位置看，屋面板的铺设安装情况－－木结构屋架外侧，第一道屋面板以及保护膜，施工完成－第一道屋面板的上部，为了通风透气防止木结构屋面的潮湿，特设置一层通风构造层木条，上面再准备安装第二道屋面板。

－第一道屋面板的上部，通风构造层木条，铺设安装，施工现场－－木结构住宅外部墙壁施工现场特写－－墙面施工现场局部，从图中清晰可见，镀锌钢制螺栓外端的情况－－第二层屋面板的外部表面，已经铺设一层防水卷材－－屋顶表面，金属彩钢板屋面铺设安装，施工现场－－外墙壁板外侧，设置通风层木条构造，施工现场－外部壁板材料样品选择－屋顶位置以及外墙位置，施工现场外观－－从图中可以看出，具有保温构造特点的外部门窗，已经安装－－外墙表面，铺贴了隔热、防水卷材，施工现场－－室内装饰施工现场－－中安装在上部大梁底面的白色圆盒，为防火报警装置-烟感报警器－2980万日元相当于人民币247万元。

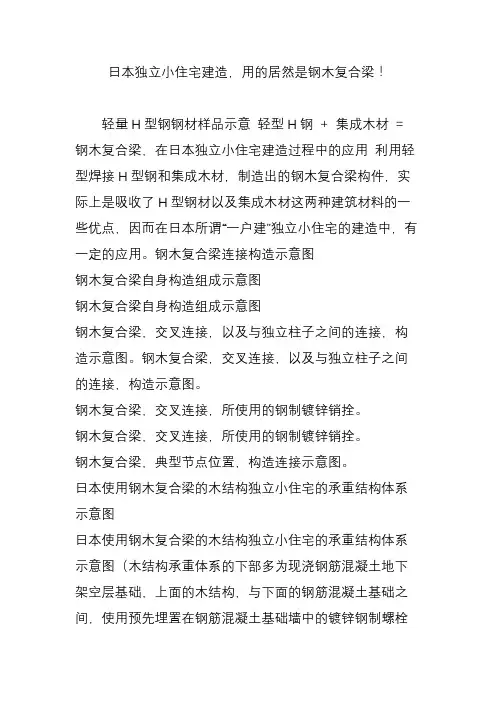

日本独立小住宅建造，用的居然是钢木复合梁！轻量H型钢钢材样品示意轻型H钢+ 集成木材= 钢木复合梁，在日本独立小住宅建造过程中的应用利用轻型焊接H型钢和集成木材，制造出的钢木复合梁构件，实际上是吸收了H型钢材以及集成木材这两种建筑材料的一些优点，因而在日本所谓“一户建”独立小住宅的建造中，有一定的应用。

钢木复合梁连接构造示意图钢木复合梁自身构造组成示意图钢木复合梁自身构造组成示意图钢木复合梁，交叉连接，以及与独立柱子之间的连接，构造示意图。

钢木复合梁，交叉连接，以及与独立柱子之间的连接，构造示意图。

钢木复合梁，交叉连接，所使用的钢制镀锌销拴。

钢木复合梁，交叉连接，所使用的钢制镀锌销拴。

钢木复合梁，典型节点位置，构造连接示意图。

日本使用钢木复合梁的木结构独立小住宅的承重结构体系示意图日本使用钢木复合梁的木结构独立小住宅的承重结构体系示意图（木结构承重体系的下部多为现浇钢筋混凝土地下架空层基础，上面的木结构，与下面的钢筋混凝土基础之间，使用预先埋置在钢筋混凝土基础墙中的镀锌钢制螺栓进行固定连接。

）日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程1（在现浇钢筋混凝土地下架空层基础的顶面，首先铺设一层黑色的塑胶垫块，然后再进行上部承重木结构体系的搭建。

）日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程2（日本所谓的“土台”，即钢筋混凝土基础墙顶部的水平木结构构件，全部使用镀锌钢制螺栓固定完成，并已开始安装竖向集成木材柱子。

）日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程3（集成木材柱子的搭建施工现场）日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程4（集成木材柱子的上方，钢木复合梁，吊装就位进行中。

）日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程5（二楼楼面，水平承重钢木复合梁，搭建施工现场。

）日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程6（二楼楼面，水平承重钢木复合梁，搭建完成以后，施工现场的外观。

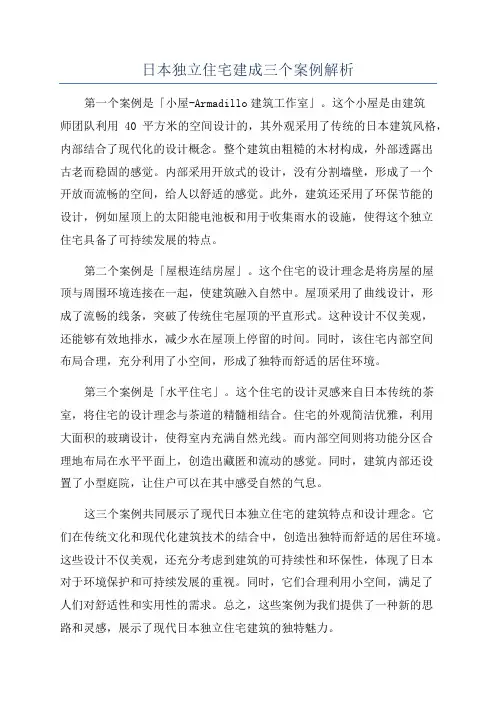

日本独立住宅建成三个案例解析第一个案例是「小屋-Armadillo建筑工作室」。

这个小屋是由建筑师团队利用40平方米的空间设计的，其外观采用了传统的日本建筑风格，内部结合了现代化的设计概念。

整个建筑由粗糙的木材构成，外部透露出古老而稳固的感觉。

内部采用开放式的设计，没有分割墙壁，形成了一个开放而流畅的空间，给人以舒适的感觉。

此外，建筑还采用了环保节能的设计，例如屋顶上的太阳能电池板和用于收集雨水的设施，使得这个独立住宅具备了可持续发展的特点。

第二个案例是「屋根连结房屋」。

这个住宅的设计理念是将房屋的屋顶与周围环境连接在一起，使建筑融入自然中。

屋顶采用了曲线设计，形成了流畅的线条，突破了传统住宅屋顶的平直形式。

这种设计不仅美观，还能够有效地排水，减少水在屋顶上停留的时间。

同时，该住宅内部空间布局合理，充分利用了小空间，形成了独特而舒适的居住环境。

第三个案例是「水平住宅」。

这个住宅的设计灵感来自日本传统的茶室，将住宅的设计理念与茶道的精髓相结合。

住宅的外观简洁优雅，利用大面积的玻璃设计，使得室内充满自然光线。

而内部空间则将功能分区合理地布局在水平平面上，创造出藏匿和流动的感觉。

同时，建筑内部还设置了小型庭院，让住户可以在其中感受自然的气息。

这三个案例共同展示了现代日本独立住宅的建筑特点和设计理念。

它们在传统文化和现代化建筑技术的结合中，创造出独特而舒适的居住环境。

这些设计不仅美观，还充分考虑到建筑的可持续性和环保性，体现了日本对于环境保护和可持续发展的重视。

同时，它们合理利用小空间，满足了人们对舒适性和实用性的需求。

总之，这些案例为我们提供了一种新的思路和灵感，展示了现代日本独立住宅建筑的独特魅力。

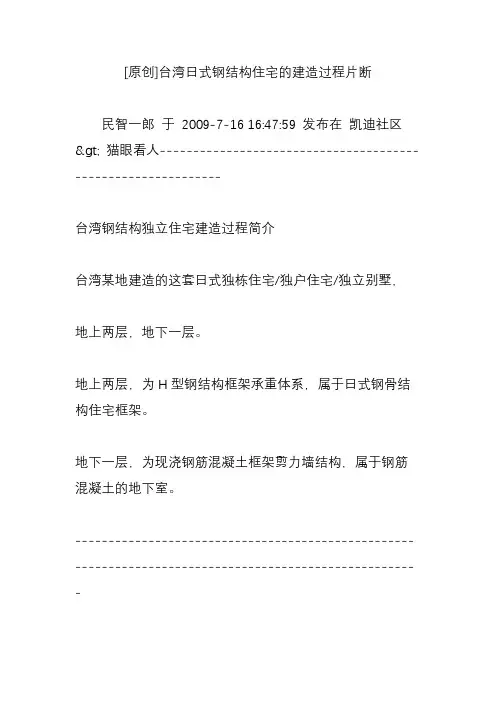

[原创]台湾日式钢结构住宅的建造过程片断民智一郎于2009-7-16 16:47:59 发布在凯迪社区> 猫眼看人-------------------------------------------------------------台湾钢结构独立住宅建造过程简介台湾某地建造的这套日式独栋住宅/独户住宅/独立别墅，地上两层，地下一层。

地上两层，为H型钢结构框架承重体系，属于日式钢骨结构住宅框架。

地下一层，为现浇钢筋混凝土框架剪力墙结构，属于钢筋混凝土的地下室。

-------------------------------------------------------------------------------------------------------=600){this.height=parseInt(this.height*600/this.width);this. width=600;this.style.cursor='pointer';}"src_cetemp="/DownloadImg/20 11/03/1013/9858597_25.jpg">台湾钢结构住宅建造地点=600){this.height=parseInt(this.height*600/this.width);this. width=600;this.style.cursor='pointer';}" height=400src_cetemp="/DownloadImg/20 11/03/1013/9858597_1.jpg">独立住宅下部，地下室底层，钢筋混凝土底板部分，从下到上：地基土壤压实、整平，铺设泡沫保温板材并密封处理，铺设防水卷材层，垫支双向双层钢筋网，预埋各种管道线路，准备现浇混凝土。
