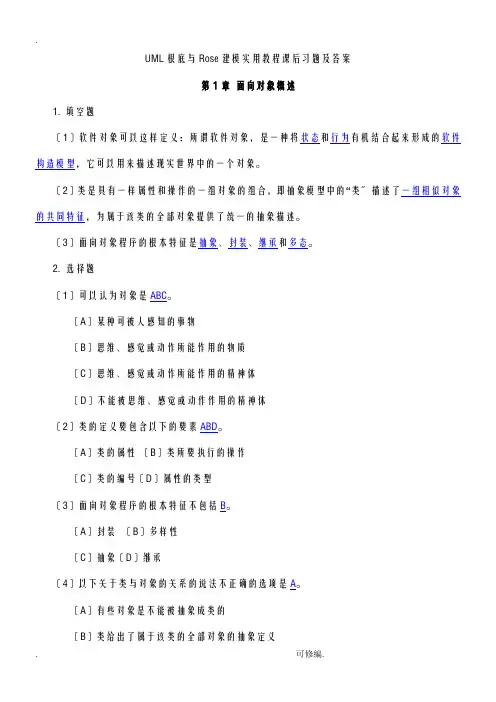

UML根底与Rose建模实用教程课后习题及答案第1章面向对象概述1. 填空题〔1〕软件对象可以这样定义：所谓软件对象，是一种将状态和行为有机结合起来形成的软件构造模型，它可以用来描述现实世界中的一个对象。

〔2〕类是具有一样属性和操作的一组对象的组合，即抽象模型中的“类〞描述了一组相似对象的共同特征，为属于该类的全部对象提供了统一的抽象描述。

〔3〕面向对象程序的根本特征是抽象、封装、继承和多态。

2. 选择题〔1〕可以认为对象是ABC。

〔A〕某种可被人感知的事物〔B〕思维、感觉或动作所能作用的物质〔C〕思维、感觉或动作所能作用的精神体〔D〕不能被思维、感觉或动作作用的精神体〔2〕类的定义要包含以下的要素ABD。

〔A〕类的属性〔B〕类所要执行的操作〔C〕类的编号〔D〕属性的类型〔3〕面向对象程序的根本特征不包括B。

〔A〕封装〔B〕多样性〔C〕抽象〔D〕继承〔4〕以下关于类与对象的关系的说法不正确的选项是A。

〔A〕有些对象是不能被抽象成类的〔B〕类给出了属于该类的全部对象的抽象定义〔C〕类是对象集合的再抽象〔D〕类用来在存中开辟一个数据区，并存储新对象的属性3. 简答题〔1〕什么是对象？试着列举三个现实中的例子。

对象是某种可被人感知的事物,也可是思维、感觉或动作所能作用的物质或精神体,例如桌子.椅子.汽车等。

〔2〕什么是抽象？抽象是对现实世界信息的简化。

能够通过抽象将需要的事物进展简化、将事物特征进展概括、将抽象模型组织为层次构造、使软件重用得以保证。

〔3〕什么是封装？它有哪些好处？封装就是把对象的状态和行为绑在一起的机制，使对象形成一个独立的整体，并且尽可能地隐藏对象的部细节。

封装有两个含义；一是把对象的全部状态和行为结合在一起，形成一个不可分割的整体。

对象的私有属性只能够由对象的行为来修改和读取。

二是尽可能隐蔽对象的部细节，与外界的联系只能够通过外部接口来实现。

通过公共访问控制器来限制对象的私有属性，使用封装具有以下好处：防止对封装数据的未授权访问、帮助保护数据的完整性、当类的私有方法必须修改时，限制了在整个应用程序的影响。

什么是UMLUML（Unified Modeling Language）是一种统一建模语言，为面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。

UML支持面向对象的技术，能够准确的方便地表达面向对像的概念，体现面向对象的分析和设计风格。

UML不仅可用于软件设计，也可以用于软件需求分析。

UML的模型主要有三部分构成事物(Things)：UML模型中最基本的构成元素，是具有代表性的成分的抽象。

关系(Relationships)：关系把事物紧密联系在一起。

图(Diagrams )：图是事物和关系的可视化表示。

UML图分为结构型和行为型两种结构型的图描述的是某种结构，这种结构在某段时间内应该是稳定的，静态的;而结构型的图描述的是某种行为，是动态的。

结构型的图(Structure Diagram)类图(Class Diagram)对象图(Object Diagram)构件图(Component Diagram)部署图(Deployment Diagram)包图(Package Diagram)行为型的图(Behavior Diagram)活动图(Activity Diagram)状态机图(State Machine Diagram)顺序图(Sequence Diagram)通信图(Communication Diagram)用例图(Use Case Diagram)时序图(Timing Diagram)类图描述一组对象、接口、协作等事物之间的关系。

类图描述系统中类的静态结构，不仅定义系统中的类，表示类之间的联系，如关联、依赖、聚合等，也包括类的属性和操作。

类图描述的是一种静态关系，在系统的整个生命周期都是有效的。

类图是业务概念模型分析的有利武器，也是面向对象分析能力的强有力训练工具。

对象图是类图的实例，几乎使用与类图完全相同的标识。

一个对象图是类图的一个实例。

由于对象存在生命周期，因此对象图只能在系统某一时间段存在。

大象UML 建模1.为什么需要UML1.面向过程的分析方法：找到过程的起点，然后顺藤摸瓜，分析每一个部分，直至达到过程的终点。

这个过程中的每一部分都是过程链上的一环。

2. 面向对象(Object Oriented，简称OO)方法将世界看作一个个相互独立的对象，相互之问并无因果关系。

3. 面向对象方法与面向过程方法根本的不同，就是不再把世界看作是一个紧密关联的系统，而是看成一些相互独立的离散的小零件，这些零件依据某种规则组织起来，完成一个特定的功能。

4. 从现实世界到业务模型现实世界无论多复杂，无论是哪个行业，无论做什么业务，其本质无非是由人、事、物和规则组成的。

人是一切的中心，人要做事，做事就会使用一些物并产生另一些物，同时做事需要遵循一定的规则。

人驱动系统，事体现过程，物记录结果，规则是控制。

建立模型的关键就是弄明白有什么人，什么人做什么事，什么事产生什么物，中间有什么规则，再把人、事、物之间的关系定义出来，一个模型也就基本成型了。

UML提供的元素第一，参与者。

UML采用称之为参与者(actor)的元模型作为信息来源提供者，参与者代表现实世界的“人”。

参与者是模型信息来源的提供者，也是第一驱动者第二，UML采用称之为用例(use case)的一种元模型来表示驱动者的业务目标，也就是参与者想要做什么并且获得什么。

这个业务目标就是现实世界中的“事”。

而这件事是怎么做的，依据什么规则，则通过称之为业务场景(business scenario)和用例场景(use case scenario)的UML视图来描绘。

这些场景便是现实世界的“规则”。

最后，UML通过称之为业务对象模型(business object model)的视图说明在达成这些业务目标的过程中涉及到的事物，用逻辑概念来表示它们，并定义它们之间的关系。

业务对象模型则代表了现实世界中的“物”。

从现实世界到业务模型分析模型 UML通过称之为概念化的过程(Conceptual)来建立适合计算机理解和实现的模型，这个模型称为分析模型(Analysis Model)。

基于UML的面向对象建模方法姓名: 赵付轩学号: 10041156专业: 信号与信息处理学院: 信息科学与技术学院基于UML的面向对象建模方法摘要：本文介绍了一种基于UML(统一建模语言)的网上报名系统。

首先对UML语言进行了简单说明，其次根据UML建模过程对网上报名系统进行了需求分析，构建了用例图、类图两个模型，最后根据该模型开发了大学英语四六级考试报名系统，该系统具有可操作性强、扩展性好、效率高的优点。

关键词：UML；网上报名；面向对象目录1 引言 (1)1.1 UML概述 (1)2 面向对象原理 (1)2.1 基本概念 (1)2.2 基本特征 (2)3 运用UML进行系统建模 (2)3.1 UML建模机制、步骤 (2)4 网上报名系统的UML建模 (3)4.1 需求分析 (3)4.2 分析与设计 (4)4.2.l 静态建模 (4)4.2.2 动态建模 (5)5 结语 (6)参考文献 (6)1 引言面向对象方法已经成为软件开发的主要方法，面向对象的分析方法以对象作为分析问题，解决问题的核心，并对问题空间进行直接映射，使计算机实现的对象与真实世界具有一一对应关系，符合人类认识规律，有效地解决了需求分析模型和软件设计模型的不匹配现象。

由于采用了数据抽象和封装技术，面向对象的程序设计降低了各模块间的耦合，可实现较高的代码利用率。

基于UML建模技术可以进行面向对象的分析、设计、编程、测试以及面向对象的软件过程，它以统一建模语言作为分析工具，利用面向对象的思想对问题域进行建模。

本文针对建模的方法和技术进行了讨论，并结合实例加以说明。

1.1 UML概述统一建模语言是用来对软件密集系统进行可视化建模的一种语言。

它是面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。

UML具有庞大的体系结构和丰富的内容。

不仅融合了Booch、OMT、OOSE方法的核心内容，同时也吸取了其他面向对象方法中的优势。

请简述面向对象的基本概念。

面向对象的基本概念是指通过将相关的属性和功能放在一个可以重复使用的“对象”中，以达到更高效率和更优美的解决方案的编程思想。

它主要包括类、继承、封装、多态等概念：
（1）类：类是一组相关对象的集合，它具有属性和功能，描述了相关对象的特性和行为。

它把对象的公共属性和行为进行抽象，构成一个模板，以便于使用，类可以被其他类继承，形成新的类。

（2）继承：继承是当一个类可以从另一个类“继承”它的属性的能力，这样可以减少代码量，更优雅的实现设计目标，比如子类被继承的父类可以设计出一个更抽象的类，而子类可以在新的内容上增加功能。

（3）封装：封装是把“对象”的操作和状态组合在一起，它可以保护对象的内部状态和操作，使外部的代码只能通过设置的接口进行操作，从而避免了对内部实现的侵入。

（4）多态：多态是指相同的操作产生不同的结果，比如在不同的对象上，调用同一个方法，它会产生不同的结果，这就是多态，它可以使程序代码更简洁，更易于维护。
