电力电子第三版习题及解答(doc 55页)第1章复习题及思考题解答1.1 电力技术、电子技术和电力电子技术三者所涉及的技术内容和研究对象是什么？三者的技术发展和应用主要依赖什么电气设备和器件？答：电力技术涉及的技术内容：发电、输电、配电及电力应用。
其研究对象是：发电机、变压器、电动机、输配电线路等电力设备，以及利用电力设备来处理电力电路中电能的产生、传输、分配和应用问题。
其发展依赖于发电机、变压器、电动机、输配电系统。
其理论基础是电磁学(电路、磁路、电场、磁场的基本原理)，利用电磁学基本原理处理发电、输配电及电力应用的技术统称电力技术。
电子技术，又称为信息电子技术或信息电子学，研究内容是电子器件以及利用电子器件来处理电子电路中电信号的产生、变换、处理、存储、发送和接收问题。
其研究对象:载有信息的弱电信号的变换和处理。
其发展依赖于各种电子器件（二极管、三极管、MOS管、集成电路、微处理器电感、电容等）。
电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。
它涉及电力电子变换和控制技术技术，包括电压（电流）的大小、频率、相位和波形的变换和控制。
研究对象：半导体电力开关器件及其组成的电力开关电路，包括利用半导体集成电路和微处理器芯片构成信号处理和控制系统。
电力电子技术的发展和应用主要依赖于半导体电力开关器件。
1.2 为什么三相交流发电机或公用电网产生的恒频、恒压交流电，经电压、频率变换后再供负载使用，有可能获得更大的技术经济效益？答：用电设备的类型、功能千差万别，对电能的电压、频率、波形要求各不相同。
为了满足一定的生产工艺和流程的要求，确保产品质量、提高劳动生产率、降低能源消耗、提高经济效益，若能将电网产生的恒频、恒压交流电变换成为用电负载的最佳工况所需要的电压、频率或波形，有可能获得更大的技术经济效益。
例如：若风机、水泵全部采用变频调速技术，每年全国可以节省几千万吨以上的煤，或者可以少兴建上千万千瓦的发电站。
电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比221==N N k ，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由m fN E U Φ=≈11144.4可知，由于匝数太少，主磁通m Φ将剧增，磁密m B 过大,磁路过于饱和，磁导率μ降低，磁阻m R 增大。
于是，根据磁路欧姆定律m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将大增。
再由3.12f B p m Fe ∝可知，磁密m B 过大, 导致铁耗Fe p 大增， 铜损耗120r I 也显著增大，变压器发热严重，可能损坏变压器。
电力工程概论第三版伟刚课后答案一、判断题（每题1分，共20分，请判断下列每题描述对错，正确的选“A”，错误的选“B”，并将答案填在答题卡上。
）1.进入有窒息风险场所（容器、廊道、窒息性气体场所等）前，必须先通风再测氧。
（） [单选题] *A、正确(正确答案)B、错误2.临时电源线过通道时应设过桥保护或架空布置。
（） [单选题] *A.正确(正确答案)B.错误3.在电站范围内从事特种作业的人员，必须持有效证件在工业安全科备案。
（）[单选题] *A.正确(正确答案)B.错误4.2m以上作业为高处作业，无其他防护措施情况下必须悬挂安全带，1m高度左右的作业都不需要悬挂安全带。
（） [单选题] *A、正确(正确答案)B、错误5.在核电厂现场使用可燃液体(200L 及以上)的作业须办理《动火证》。
（） [单选题] *A、正确(正确答案)B、错误6.禁止在核电厂厂内餐厅以外的区域使用各种移动式、便携式的家用、厨用加热器具。
（） [单选题] *A、正确(正确答案)B、错误7.在氢、油相关系统和爆炸危险场所作业前必须由工业安全人员进行防爆检测。
（） [单选题] *A、正确(正确答案)B、错误8.工作文件包是技术执行文件，许可证是安全许可文件。
（） [单选题] *A、正确(正确答案)B、错误9.核电站维修、工程技术人员只要具备与所从事活动相适应的专业技能即可到现场工作（） [单选题] *A、正确B、错误(正确答案)10.QC人员负责控制质量的状态，所以他们的工作好坏与否决定了设备的检修质量。
（） [单选题] *A、正确B、错误(正确答案)11.服用碘片是为了让人体甲状腺吸收饱和，从而起到阻止甲状腺对放射性碘的吸收，为了使甲状腺更快吸收饱和，人员集合清点的同时就服碘片。
（） [单选题] *A、正确B、错误(正确答案)12.应急集合清点时，正在厂区工作的承包商必须回到单位驻地集合。
（） [单选题] *A、正确(正确答案)B、错误13.非应急人员在各集合点集合清点完毕后，发生了放射性气态释放物质已不可控而释入大气，并且在撤离路线的上空笼罩着放射性烟云，为了避免辐射对人体的伤害，这时应立即上车赶快撤离。
电力生产概论试题A一、填空题（30×1分=30分）1.火力发电厂是利用煤、石油和天然气等作为燃料，在（）内燃烧，产生具有较高压力和温度的蒸汽，再由蒸汽冲动（），最后由汽轮机带动发电机发电。
锅炉，汽轮机。
2. 煤的成分有碳、（）、水分和（）。
灰分，挥发分。
3.蒸汽可分为（）蒸汽和（）蒸汽。
饱和，过热。
4.提高蒸汽参数可以增加蒸汽的作功能力，在汽轮机功率不变的情况下，可减少蒸汽消耗量，汽轮机排汽量相应减少，排汽在（）中放出并由冷却水带走的热量下降，发电厂效率（）。
凝汽器，增加。
5.汽轮机本体是由（）部分和（）部分组成的。
静止，转子。
6.汽轮发电机是由汽轮机作原动机拖动转子旋转，利用（）原理将机械能转换为（）的设备。
电磁感应，电能。
7.火电厂的辅助生产系统主要有（）、（）、除灰、水处理、厂用电、仪表和控制等系统。
供水，输煤。
8. 抽水蓄能电站在电力系统电力有剩余时，利用电力系统中多余的电能将（）的水抽送到上库，以水的（）蓄存起来。
下库，势能。
9.挡水建筑物的作用是（）河道，（）水位，形成水库。
拦断，抬高。
10.反应堆由（）、（）和安全棒、冷却剂、慢化剂、反射层、屏蔽层、辐射监测系统等组成。
堆芯，控制棒。
11.风力发电原理是利用风力带动（）叶片旋转，再通过（）将旋转的速度提升，并带动发电机发电。
风车，增速机。
12.太阳能光热发电系统分为四部分：（）系统、（）系统、蓄热与热交换系统、发电系统。
集热，热传输。
13. 生物质发电类型主要有（）发电、混合发电、（）发电、沼气发电、垃圾发电等。
直燃，气化。
14.变电站类型除了按升压、降压分类外，还可以按设备布置的地点分为（）变电站和（）变电站及地下变电站等。
户外，户内。
15.变电站开关设备的作用是用来接通或开断电路。
根据它们功能的不同分为（）、（）开关、负荷开关。
高压断路器，隔离。
二、判断题（10×1分=10分）1.当在22.129兆帕的压力下加热水时，其对应的饱和温度为374.15℃，此时，饱和水和饱和蒸汽的重量及其它参数完全相同，该点称为临界点。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电机学第三版课后习题答案解析地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I0，产生励磁磁动势F0，在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e1和e2, 且有 , , 显然，由于原副边匝数不等, 即N1≠N2，原副边的感应电动势也就不等, 即e1≠e2, 而绕组的电压近似等于绕组电动势,即U1≈E1, U2≈E2,故原副边电压不等,即U1≠U2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由可知，由于匝数太少，主磁通将剧增，磁密过大,磁路过于饱和，磁导率μ降低，磁阻增大。
于是，根据磁路欧姆定律可知, 产生该磁通的激磁电流必将大增。
再由可知，磁密过大, 导致铁耗大增，铜损耗也显著增大，变压器发热严重，可能损坏变压器。
重大版高职高专《电力生产概论（第三版）》复习思考题及答案复习思考题及答案第1章1.1火力发电厂有哪些能量转换过程？1.2火力发电厂是由哪些主要设备组成的？1.3火力发电厂中哪一项损失最大？1.4提高火力发电厂效率的途径有哪些？1.5给水回热为什么能够提高发电厂效率？答案：1.1在锅炉内，燃料的化学能转变为蒸汽的热能，汽轮机再把蒸汽的热能转变为机械能，最后通过发电机把机械能转变为电能。
1.2锅炉、汽轮机、发电机、凝结水泵、除氧器、给水泵。
1.3汽轮机排汽在凝汽器中的热损失。
1.4提高蒸汽参数、中间再热、给水回热、热电联产。
1.5给水温度的提高使锅炉燃料消耗量下降，同时因抽出了部分蒸汽，减少了汽轮机排汽量，冷却水带走的热量下降，发电厂效率提高。
第2章2.1锅炉的作用是什么?2.2汽水在锅炉中的流动方式有哪几种？2.3锅炉汽水系统的工作任务有哪些?有哪些主要设备？2.4锅炉燃烧系统的工作任务有哪些?有哪些主要设备？2.5锅炉有哪些主要辅助机械和主要附件？答案2.1电站锅炉的作用是利用燃料燃烧释放的热能加热给水，生产足够数量的、达到规定参数和品质的过热蒸汽。
2.2自然循环、强制循环、直流锅炉2.3及时而连续地将给水供入锅炉；使水吸热、蒸发，使蒸汽过热和再热；减少蒸汽中的杂质，使蒸汽净化。
主要设备包括：给水泵、省煤器、汽包、下降管、水冷壁、过热器、再热器、蒸汽净化装置及汽温调节装置等。
2.4及时而连续地将燃料和空气供入燃烧空间；使燃料与空气良好混合、迅速着火、完全燃烬；及时排出燃烧产物；减轻燃烧产物中的有害成份对环境的污染。
主要设备包括：燃料运输设备、制粉设备、炉膛、燃烧器、空气预热器、除渣除尘设备、通风设备等。
2.5主要辅助机械：磨煤机、送引风机、除尘器、烟气脱硫装置。
主要附件：水位计、安全阀、防爆门、阀门。
第3章3.1汽轮机的工作原理是什么？3.2汽轮机本体包括哪几部分？3.3汽轮机转子和静子各由哪些部件组成？3.4汽轮机调节系统的作用是什么？3.5汽轮机有哪些辅助设备？答案：3.1蒸汽进入汽轮喷管，蒸汽的压力和温度降低，体积膨胀，流速增大，热能转换为机械能。
第一章 磁路1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为AlR m μ=，单位：Wb A1-2 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-3 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-⨯Wb ，不计铁心的磁位降时所需的直流励磁电流； (2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。
解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁心、气隙截面2422109.293.01025.1025.0m m A A --⨯=⨯⨯⨯==δ(考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数) 气隙长度m l 41052-⨯==δδ 铁心长度()m cm l 21045.122025.025.15225.125.7-⨯=⨯--+⨯⎪⎭⎫⎝⎛-= 铁心、气隙中的磁感应强度T T A B B 29.1109.22105.7244=⨯⨯⨯=Φ==--δ (1) 不计铁心中的磁位降： 气隙磁场强度m A m A B H 67100.110429.1⨯=⨯==-πμδδ 磁势A A l H F F I 500105100.146=⨯⋅⨯=⋅==-δδδ 电流A NF I I5.0==(2) 考虑铁心中的磁位降：铁心中T B 29.1= 查表可知：m A H 700= 铁心磁位降A A l H F Fe 15.871045.127002=⨯⨯=⋅=-A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=1-4 图示铁心线圈，线圈A 为100匝，通入电流1.5A ，线圈B 为50匝，通入电流1A ，铁心截面积均匀，求PQ 两点间的磁位降。

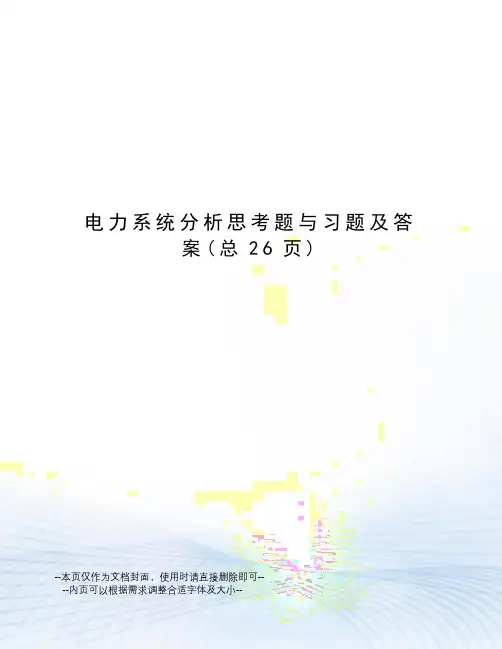

电力系统分析思考题与习题及答案(总26页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何1-2电力系统的接线方式有几种何谓开式网络何谓闭式网络1-3简述电力系统运行特点和要求。
1-4如何评价电能质量，电能质量的三个指标是什么各有怎样要求1-5为什么要规定电力系统的电压等级简述主要电压等级。
1-6电力系统的各个元件（设备）的额定电压如何确定举例说明。
1-7电力系统的负荷曲线有几种什么是年持续负荷曲线和最大负荷利用小时数1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数T。
max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。
图1-12题1-9电力系统接线图1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%+抽头，T2运行于主抽头，T3运行于 2.5%-抽头时，各变压器的实际变比是多少1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。
图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么2-1 架空线路采用分裂导线有哪些优点电力线路一般采用什么样的等效电路表示2-3 何谓自然功率2-4 双绕组和三绕组变压器一般以什么样等值电路表示2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗为什么2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用2-8 何谓有名值何谓标幺制标幺制有什么优缺点基准值如何选取2-9 电力系统等值电路的元件参数计算时，何谓精确计算法何谓近似计算法它们分别用在怎样的场合2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

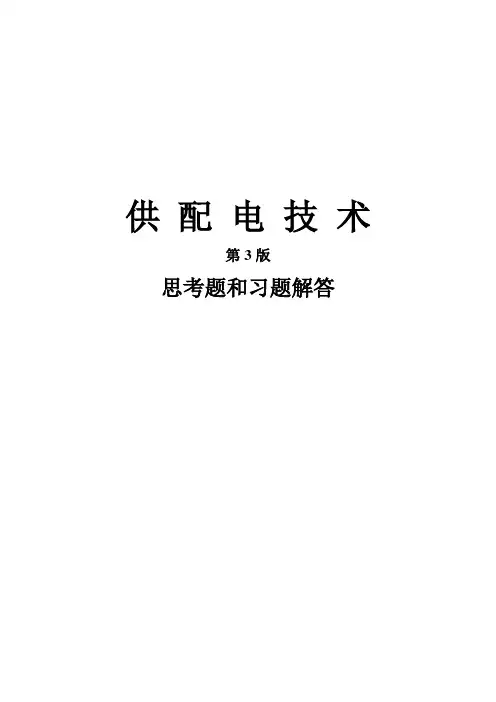

供配电技术第3版思考题和习题解答第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？答：电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要建立电力系统，输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。
1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 答：供配电系统由总降变电所、高压配电所、配电线路、车间变电所或建筑物变电所和用电设备组成。
企业是否要设置总降压变电所，是由地区供电电源的电压等级和企业负荷大小及分布情况而定。
负荷较大的大中型企业应设总降压变电所。
它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 答：额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力工业的水平和发展的趋势，经过全面技术经济分析后确定的。
用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。
1-4 电能的质量指标有哪些？电压质量、频率质量和波形质量用什么来衡量？答：电力系统的电能质量是指电压、频率和波形的质量。
电能质量指标主要包括用电压偏差、电压波动、闪变及三相电压不平衡、频率偏差和谐波等。
电压质量指标以电压偏差、电压波动、闪变及三相电压不平衡等指标来衡量；频率质量用频率偏差来衡量；波形质量用谐波电压含有率、间谐波电压含有率和电压波形畸变率来衡量。
发电厂电气部分第三版习题参考答案发电厂电气部分第三版习题参考答案发电厂电气部分第三版习题参考答案第一章电力系统详述1．何谓电力系统、动力系统及电力网?请问：电力系统就是所指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所形成的有机整体。
动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。
电力网所指在电力系统中，由各种相同电压等级的电力线路和变配电所形成的网络，缩写电网。
2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）增加系统中总水泵容量的比重；（3）增加总用电负荷的峰值；（4）可以加装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。
3．何谓电力系统额定电压?我国电网和用电设备的额定电压存有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。
我国电网和用电设备的额定电压等级存有220v、380v、3kv、6kv、10kv、35kv、60kv、110kv、154kv、220kv、330kv、500kv、750kv、1000kv。
4．电能的质量指标有哪几项?简要说明其内容。
答：电能的质量指标主要是频率、电压和波形三项。
（1）频率：对大型电力系统，频率的容许范围为50hz±0.2hz，对中小电力系统，频率的容许范围就是50hz±0.5hz。
（2）我国规定用户处的电压容许变化范围是：1）由35kv及以上电压供电的用户：±5％；2）由10kv及以下电压供电的高压用户和低压电力用户：±7％；3）扰动照明设备用户：-10％～+5％。
（3）波形：电力系统供电电压或电流的标准波形是正弦波。
5．电力系统中性点存有哪几种运转方式?各存有什么优缺点?我国大体上用怎样的电压等级范围?答：（1）电力系统中性点运行方式电力系统中性点运转方式存有中性点不中剧、轻易中剧、经电阻中剧和经消弧线圈中剧运转方式。
电机学第三版(汤蕴谬罗应立著) 课后答案下载电机学第三版(汤蕴谬罗应立著)课后答案下载第0章绪论10.1 电机总览10.1.1 电机在国民经济生活中的作用10.1.2 电机的发明简史10.1.3 电机的分类20.1.4 电机学课程特点和学习方法20.2 电磁理论基础30.2.1 电磁力定律(洛伦兹力方程)30.2.2 毕奥-萨伐尔(Boit-Savart)定律30.2.3 右手定则40.2.4 法拉第电磁感应定律50.2.5 楞次定律50.2.6 ?Bl_x000E_定则50.2.7 安培电路定律(全电流定律)50.2.8 能量守恒定律60.3 铁磁材料和磁路60.3.1 饱和现象60.3.2 磁滞现象与磁滞损耗8 0.3.3 涡流现象与涡流损耗8 0.3.4 磁路90.3.5 磁路分析方法90.3.6 气隙边缘效应100.3.7 漏磁通110.3.8 串联磁路110.3.9 并联磁路120.3.10 永磁材料120.4 电机制造材料130.4.1 导电材料130.4.2 导磁材料140.4.3 绝缘材料140.4.4 机械支撑材料15小结15习题16第1篇变压器第1章变压器概览181.1 变压器的用途181.2 变压器的'分类与基本结构191.2.1 变压器的分类191.2.2 电力变压器的基本结构191.3 变压器的额定值与标么值221.3.1 变压器的额定值221.3.2 标么值22小结24习题24第2章变压器的运行分析252.1 变压器的空载运行252.1.1 空载运行时的物理情况252.1.2 感应电动势262.1.3 电压平衡方程式和变比272.1.4 励磁电流282.1.5 电路方程、等效电路和相量图30 2.2 变压器的负载运行312.2.1 负载运行时的物理情况312.2.2 基本方程式322.2.3 折合算法332.2.4 折算后的基本方程和等效电路34 2.2.5 相量图352.3 变压器的参数测定362.3.1 短路实验362.3.2 空载实验372.4 变压器运行时的特性指标402.4.1 电压变化率402.4.2 变压器的损耗和效率412.5 特种变压器的运行分析422.5.1 三绕组变压器422.5.2 自耦变压器452.5.3 互感器47小结49习题50第3章三相变压器523.1 三相变压器的怕废低?23.1.1 三相变压器组523.1.2 三相芯式变压器523.2 三相变压器的电路系统533.2.1 三相变压器绕组的接法533.2.2 联接组别及标准联接组543.3 三相变压器的空载电动势波形分析563.3.1 三相变压器组Yy联接563.3.2 三相铁芯式变压器Yy联接573.3.3 三相变压器Yd联接573.4 三相变压器的并联运行573.4.1 理想并联运行的条件573.4.2 如何满足并联运行的条件583.4.3 并联运行时负载分配的实用计算59小结61习题62电机学第三版(汤蕴谬罗应立著)：内容简介本书主要论述电机学原理，包括绪论和五篇(共15章)内容。
第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。
动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。
电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。
2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。
3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。
我国电网和用电设备的额定电压等级有220V、380V、3kV、6 kV、10 kV、35 kV、60 kV、110 kV、154 kV、220 kV、330 kV、500 kV、750 kV、1000 kV。
4．电能的质量指标有哪几项?简要说明其内容。
答：电能的质量指标主要是频率、电压和波形三项。
（1）频率：对大型电力系统，频率的允许范围为50Hz±0.2Hz，对中小电力系统，频率的允许范围是50Hz±0.5Hz。
（2）我国规定用户处的电压容许变化范围是：1）由35kV及以上电压供电的用户：±5％；2）由10kV及以下电压供电的高压用户和低压电力用户：±7％；3）低压照明用户：-10％～+5％。
（3）波形：电力系统供电电压或电流的标准波形是正弦波。
5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。
电力系统分析第三版课后答案【篇一：电力系统分析作业题参考答案】t>电力系统分析作业题参考答案作业题一参考答案一、填空题2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵zsc的非对角元素为零。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的3 倍。
10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（②）①越大②越小③不变④无法确定15．变压器的电导参数gt，主要决定于哪一个实验数据（①）①△po ②△pk ③uk% ④io%16.当功率的有名值为s＝p＋jq时（功率因数角为?）取基准功率为sn，则有功功率的标么值为（③）①pp②③p ④p?cos?sn?cos?sn?sin?snsn17.环网中功率的自然分布是（④）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中pq节点的数量（②）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④）①｜?i-?j|｜?i-?j|min ②｜?i-?j|｜?i-?j|min③｜?i-?j|｜?i-?j|max ④｜?i-?j|｜?i-?j|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（②）①负载率②网损率③供电率④厂用电率21．电力系统的频率主要决定于（①）①有功功率的平衡②无功功率的平衡③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（②）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③)①xd?xq?xd?xd ②xq?xd?xd?xd③ xd?xq?xd?xd④xd?xd?xq?xd26.若ac两相发生短路，则基准相选择为( ②)①a相②b相③c相④a相和c27．下网k点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低②高③不变④无法确定29．作为判据dpe?0主要应用于分析简单系统的（③） d?①暂态稳定②故障计算③静态稳定④调压计算30．分析简单系统的暂态稳定性可以应用（②）①等耗量微增率准则②等面积定则③小干扰法④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
