浅谈挖掘机液压系统挖掘机液压系统挖掘机，又称挖掘机械，是用铲斗挖掘高于或低于承机面的物料，并装入运输车或卸至堆料场的土方机械。
挖掘机的液压系统形式和种类很多，我们可以从不同的角度进行分类，那么都可以分为哪几类呢？挖掘机液压系统分类l 按油液的循环形式可分为开式系统和闭式系统；l 从多路阀的形式可分开中心系统和闭中心系统；l 从泵的形式来看有定量泵系统和变量泵系统。
系统类型存在的不同优劣油液的循环形式开式系统是指液压泵从油箱吸油，油经各种控制阀后，驱动液压执行元件，回油再经过换向阀回油箱。
●优点：1) 液压系统结构较为简单；2) 可以发挥油箱的散热、沉淀杂质作用。
●缺点：1) 油液常与空气接触，使空气易于渗入系统，导致机构运动不平稳；2) 吸油管路管径大而短；3) 转速受吸油压力限制；4) 方向阀通径的大小由系统流量决定；5) 过滤器/冷却器的尺寸大小由系统流量决定(对于较大功率的系统采用单独旁路节流过滤/冷却的形式)；6) 系统油箱大；7) 泵的安装位置需要考虑其对吸油压力的影响；8) 负载的平衡靠回油路上的背压或平衡阀来实现。
闭式系统是指液压泵的进油管直接与执行元件的回油管相连，工作液体在系统的管路中进行封闭循环。
●优点：1) 结构紧凑，油箱小；2) 油液与空气接触机会少，空气不易渗入系统，传动较平稳；3) 可采用高转速泵，故可相对减小泵体积；4) 没有控制阀，由泵确定流量和流向；5) 没有制动阀；6) 工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了开式系统换向过程中所出现的液压冲击和能量损失。
●缺点：1) 较开式系统复杂，因无油箱，油液的散热和过滤条件较差；2) 为补偿系统中的泄漏，通常需要一个小流量的补油泵和油箱；3) 只能同时实现与安装油泵数量一样多的动作；4) 空行程速度只能通过使用较大排量的油泵或变量马达来提高。
多路阀的形式开中心系统是指当换向阀阀杆在中位时，液压泵排出的液压油通过换向阀的中位油道直接流回油箱。

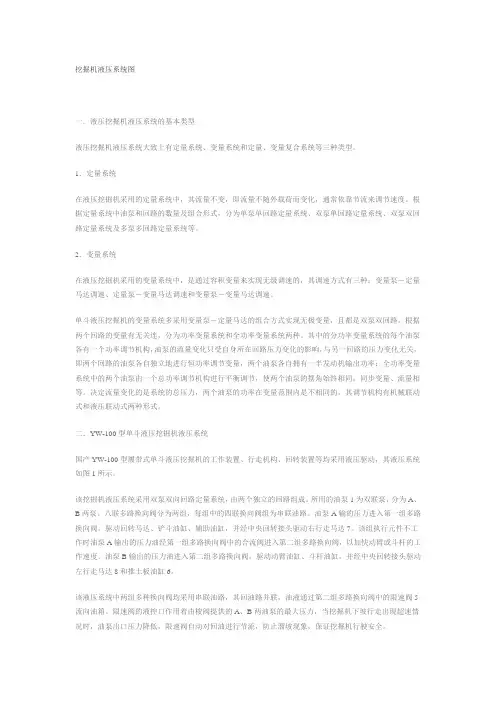

挖掘机液压系统图一．液压挖掘机液压系统的基本类型液压挖掘机液压系统大致上有定量系统、变量系统和定量、变量复合系统等三种类型。
1．定量系统在液压挖掘机采用的定量系统中，其流量不变，即流量不随外载荷而变化，通常依靠节流来调节速度。
根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路定量系统、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。
2．变量系统在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调速方式有三种：变量泵－定量马达调速、定量泵－变量马达调速和变量泵－变量马达调速。
单斗液压挖掘机的变量系统多采用变量泵－定量马达的组合方式实现无极变量，且都是双泵双回路。
根据两个回路的变量有无关连，分为功率变量系统和全功率变量系统两种。
其中的分功率变量系统的每个油泵各有一个功率调节机构，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各自拥有一半发动机输出功率；全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同。
同步变量、流量相等。
决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。
其调节机构有机械联动式和液压联动式两种形式。

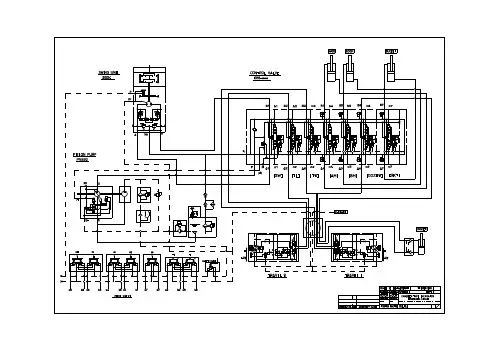

二．YW-100型单斗液压挖掘机液压系统国产YW-100型履带式单斗液压挖掘机的工作装置、行走机构、回转装置等均采用液压驱动，其液压系统如图1所示。
该挖掘机液压系统采用双泵双向回路定量系统，由两个独立的回路组成。
所用的油泵1为双联泵，分为A、B两泵。
八联多路换向阀分为两组，每组中的四联换向阀组为串联油路。
油泵A输的压力进入第一组多路换向阀，驱动回转马达、铲斗油缸、辅助油缸，并经中央回转接头驱动右行走马达7。
该组执行元件不工作时油泵A输出的压力油经第一组多路换向阀中的合流阀进入第二组多路换向阀，以加快动臂或斗杆的工作速度。
油泵B输出的压力油进入第二组多路换向阀，驱动动臂油缸、斗杆油缸，并经中央回转接头驱动左行走马达8和推土板油缸6。
挖掘机液压工作原理挖掘机是一种常见的工程机械设备，其液压系统是实现各种功能的重要组成部分。
了解挖掘机液压工作原理对于维护和维修挖掘机具有重要意义。
本文将介绍挖掘机液压工作原理的相关知识，希望能够帮助大家更好地理解挖掘机的工作原理。
1. 液压系统概述。
挖掘机的液压系统是由液压泵、执行元件、控制元件、液压油箱、管路和液压油等组成的。
液压泵负责将机械能转换为液压能，执行元件则根据控制元件的指令，将液压能转换为机械能，从而驱动挖掘机的各项工作。
控制元件则起到控制液压系统工作的作用，液压油则作为传递液压能的介质。
2. 液压传动原理。
液压传动是利用液体传递能量的一种传动形式。
在挖掘机中，液压泵将机械能转换为液压能，通过管路输送到执行元件，执行元件再将液压能转换为机械能，从而实现对挖掘机各项工作的控制。
液压传动具有传递平稳、传动效率高、传动方向灵活等优点。
3. 液压系统工作原理。
挖掘机液压系统的工作原理是通过液压泵将液压油从液压油箱抽吸到系统中，形成一定的压力和流量。
液压油经过控制元件的调节，进入执行元件，驱动挖掘机的各项工作。
当需要停止或改变工作时，控制元件会相应地调节液压系统的工作状态。
4. 液压系统的优点。
挖掘机液压系统具有结构简单、传动平稳、工作可靠、维护方便等优点。
同时，液压系统还能够实现多路并联、多点控制、远距离传动等功能，适用于各种复杂的工况。
5. 液压系统的维护。
为了确保挖掘机液压系统的正常工作，需要定期对液压油进行更换和维护，保持液压系统的清洁和密封性能。
同时，还需要对液压泵、执行元件、控制元件等进行定期检查和维护，确保各部件的正常工作。
结语。
挖掘机液压系统是实现挖掘机各项工作的重要组成部分，了解液压系统的工作原理对于挖掘机的维护和维修具有重要意义。
希望本文所介绍的挖掘机液压工作原理相关知识能够帮助大家更好地理解挖掘机的工作原理，为实际工作提供一定的参考。
