综采工作面回撤搬迁及安装方案

综采搬家倒面管理办法回撤安装准备第一节回撤安装矿务工程准备第十七条公司必须在年初根据全年及下一年度生产接续总体安排，编制与综采工作面安装回撤相关的矿务工程时间排队表，同时根据实际情况不断调整。

第十八条综采工作面搬家倒面前1个月，要完成所有矿务工程准备工作(接续临时调整除外)。

第十九条综采工作面搬家倒面前的矿务工程主要有：顺槽、切眼、回撤通道、调车硐室及辅运线路的铺砼底板，顺槽胶带机头硐室、砼基础，辅运线路扩帮、抹角及补砼路面等工程。

第二十条生产技术部要指定专人对矿务工程进行全方位全过程跟踪管理，实行工期倒排的方法，采取有力措施保证按期完成。

第二十一条如安装的是新型设备，外形尺寸变化较大，矿务工程要根据设备搬运需求，及时进行调整，机电动力部必须在安装前20天提供设备的相关几何尺寸。

第二十二条对搬家倒面过程中出现的不可预见工程，或由于地质条件复杂给安装回撤带来的其他问题，由安装回撤队伍同生产技术部制定初步方案，报公司总工程师协调解决。

第二十三条工作面深孔预裂爆破炮眼施工，要提前一个月，编制爆破设计。

第二十四条要求所有矿务工程在巷道掘进过程中一次成巷，避免二次施工。

第二节回撤安装矿务工程标准第二十五条切眼、回撤通道、顺槽及辅运线路的矿务工程标准，必须严格按照附图要求进行准备。

第二十六条切眼、回撤通道矿务工程由于地质条件等原因，不能完全按照标准要求进行准备时，必须通知生产技术部进行核实，经同意后采取相应措施处理。

第二十七条生产技术部必须在切眼临时支护方面，兼顾设备安装需求，如切眼内所施工的临时木点柱、内注式单体等临时支护措施，要满足刮板机等设备安装和行车要求，对不满足安装和行车要求的必须整改。

对切眼内的临时支护要保证便于回撤，所有临时支护要在砼底板上施工，确实不便在砼底板上施工的要采取措施。

第二十八条回撤通道、回撤辅巷及联巷、探巷均要求沿煤层底板掘进(分层开采除外)。

第二十九条回撤通道、回撤辅巷及联巷的支护按照设计要求执行。

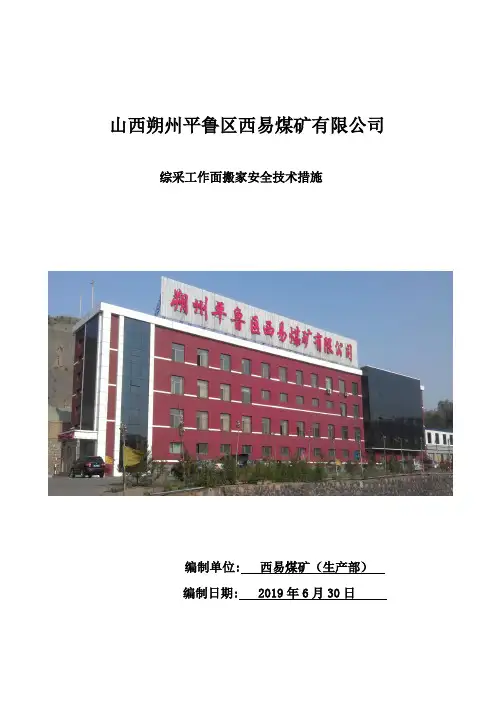

山西朔州平鲁区西易煤矿有限公司综采工作面搬家安全技术措施编制单位: 西易煤矿（生产部）编制日期: 2019年6月30日目录第一篇 42201工作面设备回撤措施 (1)第一章42201工作面回撤设备概况 (1)第二章拆卸、运输、安装工作要求 (2)第二篇组织机构 (2)第一章成立回撤、运输、安装领导组 (2)第二章领导组管理制度 (5)第三章通风路线 (6)第四章绞车、钢丝绳安全系数验算 (6)第五章回撤设备及主要材料 (23)第六章准备工作 (24)第一节地面准备 (24)第二节井下准备 (24)第七章一通三防要求 (27)第一节工作面通风 (27)第二节工作面风量计算 (28)第三节“一通三防”管理规定 (31)第八章运输路线及装车平台装车标准 (33)第一节42201回风、工作面、运输设备路线 (33)第二节乳化液泵站设备 (34)第三节运输线上装车平台装车标准 (34)第九章回撤工艺与方法 (35)第一节设备列车回撤 (35)第二节转载机、破碎机回撤 (36)第三节采煤机回撤 (37)第四节刮板输送机回撤 (39)第五节液压支架回撤 (40)第六节单体柱、轨道等材料回撤 (44)第十章灾害应急及避灾路线 (45)第一节灾害应急措施 (45)第二节避灾路线 (46)第三篇 42202工作面安装措施 (47)第一章工程和其它方面的技术要求 (47)第二章综采工作面切眼安装方法 (48)第一节工作面安装流程 (48)第三章综采设备安装顺序 (48)第四章42202工作面设备安装及质量要求 (48)第一节前刮板输送机安装 (49)第二节支架的卸车及调向安装 (49)第三节采煤机的安装 (50)第四节转载机、破碎机的安装 (51)第五节设备开关列车安装 (52)第五章设备安装质量要求 (52)第一节液压支架质量要求 (52)第二节刮板运输机、转载机、破碎机安装质量要求 (53)第三节采煤机及开关列车安装质量要求 (54)第六章设备的单机调试和联合试运转 (55)第一节设备的单机试运转 (55)第二节转载机、破碎机的试运转调试方法 (55)第三节刮板输送机（前）调试方法 (56)第四节采煤机调试方法 (56)第五节设备的联合试运转 (57)第四篇安全技术措施 (58)第一章总则部分 (58)第二章支架回撤安全措施 (59)第三章起吊装车安全措施 (62)第四章运输部分安全措施 (68)第五章设备轨道运输掉道处理措施 (78)第六章机电设备管理 (81)第七章其它安全技术措施 (85)第一节高压液使用安全技术措施 (85)第二节防止片帮冒顶安全技术措施 (86)第一篇 42201工作面设备回撤措施第一章 42201工作面回撤设备概况1、我矿回采的42201综采工作面现以回采完毕，由于42201工作面与42202工作面的巷道设计相同，地质条件煤层厚度较薄，不存在放顶煤，但割煤工艺基本相同，决定42202工作面的设备配套情况还应使用42201工作面现回撤的所有设备：工作面机头机尾过渡液压支架选用沈阳三一重工生产的ZFG8000-20/33型液压支架，机头组（两架）、机尾组（五架其中两架上场），每组支护长度≥4.29m ，支护高度为2.0m～3.3m，额定工作阻力为8000KN，初撑力为6182KN，总重量约为26t。

综采放工作面安装回撤工艺
1. 背景
在煤矿综采作业过程中，工作面安装回撤工艺是一项至关重要的环节。

通过合理的安装回撤工艺，可以提高综采的工作效率，保障矿工的安全，确保煤炭的高效开采。

2. 安装回撤工艺流程
2.1 设备准备
在进行综采放工作面安装回撤工艺之前，首先需要对所需设备进行准备工作。

主要包括综采机、支架和其他辅助设备的检查和调试。

2.2 安装工作面
安装工作面是综采放工作面安装回撤工艺中的第一步。

工作面的安装应遵循安全规范，确保安装牢固和正确。

2.3 回撤工艺
在完成工作面的安装后，进行回撤工艺是综采放工作面的重要步骤。

回撤过程中需要注意利用支架和其他设备进行支撑，确保工作面的安全回撤。

3. 操作规范
3.1 安全操作
在进行综采放工作面安装回撤工艺时，矿工需要严格遵守安全操作规范，确保人员和设备的安全。

3.2 设备维护
定期对综采机和支架进行维护保养，确保设备的正常运行，延长设备的使用寿命。

4. 总结
综采放工作面安装回撤工艺是煤矿综采作业中的重要环节，对矿工的安全和煤炭的高效开采起着至关重要的作用。

在实践中，我们应不断总结经验，不断优化工艺流程，提高综采作业的效率和安全性。

以上是关于综采放工作面安装回撤工艺的文档，请根据实际情况和操作要求进行操作。

综采工作面回撤搬家步骤
1、末采期间割地，保证支架达到最高高度，拉低要和回撤通道底板保持一平；
2、铺网10-15米，最后5米建议铺双网，网子要联网牢靠，最后的网子要和回撤通道网子连接好。

3、钢丝绳两头必须进行紧固，达到最紧状态。

4、回撤前先回撤皮带、装载机破碎机，同时回撤工作面溜子链子，（上链卡断使用装载机每50---100米一断，）拆除煤机摇臂等，
5、断电回车设备列车，回撤设备电缆等。

6、回撤工作面溜子，使用铲板车每3节一断。

7、回车支架，从机尾向机头回撤，使用最后的支架行车掩护支架，开始一架一架回撤。

8、所有设备在回撤之前要有充分的计划，其次要提前对一些需要查除的设备编号，涂油进行乳化等。

1901综采工作面撤面安全技术措施一、概述：1901综采工作面,现已接近收尾，为了保证工作面安全顺利回收，制定以下安全技术措施。

二、主要拆除的设备型号及数量情况：主要拆除设备的数量及型号三、撤面方案及顺序1、液压支架采用整体运输方案，采煤机、工作面刮板运输机等设备采用常规解体运输方案。

2、回收顺序：拆运1901运输顺槽DSJ800/2×55型皮带→拆工作面SGZ730/2×200型刮板运输机机尾→拆运采煤机→拆工作面SGZ730/2×200型刮板运输机中部槽、机头→拆运下顺槽转载机→回撤液压支架→撤上、下巷超前支护。

其中，工作面刮板运输机中部槽按由上向下的顺序回撤；液压支架从下向上拆运。

四、回收前的准备工作（一）支护方式工作面推至距停采线10m处时，开始沿工作面挂钢丝绳（绳径26mm）、挂钢丝网支护顶板；工作面推进7.2m后，支架不前移采煤机割煤3刀后采用单体支柱配合直径250mm长2.2m的半圆木沿工作面走向按照一台支架两棚来支护工作面顶板，工作面煤壁侧在单体支柱靠实体煤侧加背板支护煤壁，遇煤壁松软片帮严重的位置采用 2.2m锚杆配合钢筋网的方式锚固，其锚杆为两排（按三花眼布置），一排在肩窝以下200mm，间排距为0.8m×0.8m，同排锚杆打成一条直线。

（二）参数1、托网钢丝绳参数：钢丝绳间距前3排钢丝绳的间距为1m，其余按0.8m的间距施工，当铺网至顶板破碎的地点时，所挂钢丝绳可缩小到400mm间距，绳径为26mm，中间钢丝绳必须插接，插接长度不小于400mm，同根钢丝绳的直径必须相同。

两端绳头卡接，钢丝绳卡子必须与钢丝绳绳径相匹配，正反相间不少于4个，卡接长度不小于1.0m。

2、钢丝网参数：钢丝网规格：1.4×10 m，网与网（走向）搭接长度为200mm，网与钢丝绳搭接长度为200mm，网与网间、网与钢丝绳间用直径6mm的尼龙绳进行绑扎，两个网格捆绑一处。

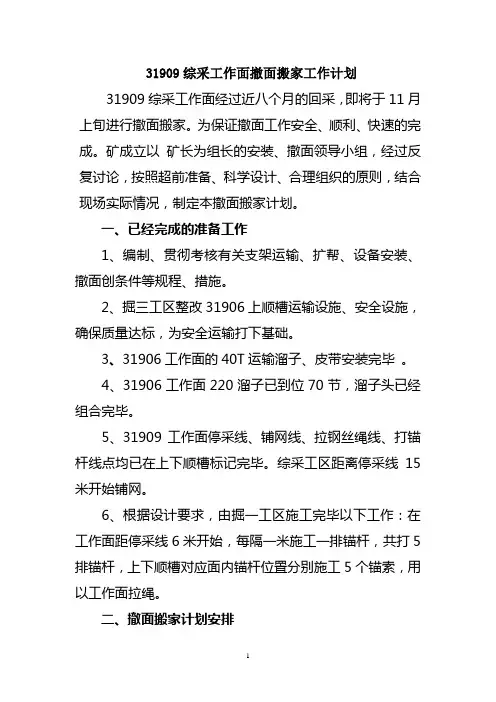

31909综采工作面撤面搬家工作计划31909综采工作面经过近八个月的回采，即将于11月上旬进行撤面搬家。

为保证撤面工作安全、顺利、快速的完成。

矿成立以矿长为组长的安装、撤面领导小组，经过反复讨论，按照超前准备、科学设计、合理组织的原则，结合现场实际情况，制定本撤面搬家计划。

一、已经完成的准备工作1、编制、贯彻考核有关支架运输、扩帮、设备安装、撤面创条件等规程、措施。

2、掘三工区整改31906上顺槽运输设施、安全设施，确保质量达标，为安全运输打下基础。

3、31906工作面的40T运输溜子、皮带安装完毕。

4、31906工作面220溜子已到位70节，溜子头已经组合完毕。

5、31909工作面停采线、铺网线、拉钢丝绳线、打锚杆线点均已在上下顺槽标记完毕。

综采工区距离停采线15米开始铺网。

6、根据设计要求，由掘一工区施工完毕以下工作：在工作面距停采线6米开始，每隔一米施工一排锚杆，共打5排锚杆，上下顺槽对应面内锚杆位置分别施工5个锚索，用以工作面拉绳。

二、撤面搬家计划安排1、距离停采线2m，停止拉架作业，只推移工作面溜子，为撤面回架创空间。

责任人：。

2、采至停采线，沿煤壁支设戴帽支柱，支护顶板，挤住煤帮，压住帮网。

责任人：3、220溜子尾4节溜槽解体，直接装车运至31906工作面使用。

责任人：4、煤机开至220溜子尾处，解体煤机，全部运至31906工作面安装使用。

责任人：5、220溜子头、40T运输溜子解体后通过31909下顺槽联络巷疏散。

责任人：6、31906工作面220溜子不足的溜槽、电缆槽等配件全部由31909工作面回撤下来的220溜子补充。

剩余的溜子配件全部升井进行检修备用。

责任人：7、31909工作面的溜子和煤机回撤完毕后，综采工区开始恢复31907工作面的生产，同时抽调人员立即安装31906工作面的220溜子和375煤机，安装完毕立即进行切眼扩帮工作。

责任人：8、在综采工区安装31906切眼和扩帮期间，掘三工区继续更换31906上顺槽道轨，安装各种回柱绞车。

综采工作面搬家回撤规程一、前言综采工作面是煤矿生产的主要场所之一，随着生产的不断推进，工作面需要不断地搬家回撤，这对于维护生产正常进行、确保工人安全、保护煤层资源等方面都具有重要意义。

为此，我们编制了本规程，以规范综采工作面搬家回撤的安全操作。

二、搬家回撤前准备工作1.明确搬家回撤计划。

工作面管理员要提前制定详细的搬家回撤计划，包括搬运和安放设备、清理工作面杂物等工作，制定具体的时间表，并按计划逐步推进。

2.检查设备和工具。

搬家回撤过程中需要使用各种设备和工具，工作面管理员要对这些设备和工具进行检查，保证它们运行正常、无损坏，如有问题要及时更换。

3.排除安全隐患。

在搬家回撤前，需要对工作面进行安全检查，排除安全隐患，如必要要进行支护加强、瓦斯抽放、煤尘防治工作等，确保作业过程安全。

4.制定安全预案。

在搬家回撤前，需制定安全预案，明确应急措施，进行风险评估和处置预案制定，防止突发事件给生产和工作带来影响。

5.人员配置。

搬家回撤需要涉及多个部门和岗位之间的协同配合，需要合理配置人员，确保各项工作有序进行，避免出现人员紧张或疏漏。

三、搬家回撤流程1.清理工作面。

在搬家回撤开始前，需要对工作面进行全面清理，包括将各种杂物全部清理掉，以确保移动设备通行无阻碍。

2.移动设备。

搬家回撤需要移动各种设备，如钻机、液气压放煤机、电器设备等，需要编制清单，制定移动方案，保证设备的安全、完整性。

3.拆除支护。

为了进行搬家回撤，需要拆除一部分支护措施，为此，需要提前规划支护拆除方案，并派遣负责人进行现场协调。

4.搬迁设备。

在完成拆除支护和清理工作面后，需要进行设备的搬迁工作，如钻机的移动需要考虑设备尺寸、重量等，以及移动路线的情况。

5.搬迁支护。

在搬迁设备后，需要对支护进行调整，确保支护能够有效地支撑煤层，以保证搬家回撤过程安全。

6.安放设备。

在完成支护调整后，需要对设备进行安放，确保设备安全可靠，方便进行后续作业。

7.安装电器设备。

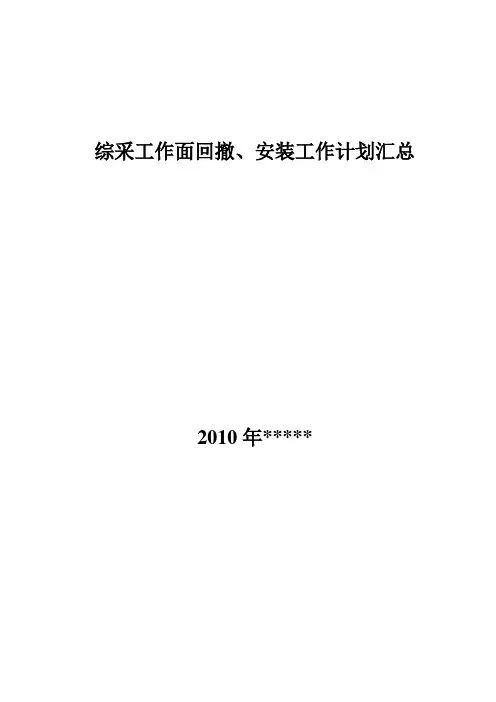

综采工作面回撤、安装工作计划汇总2010年*****1102工作面回撤1103工作面安装工作安排为了回撤、安装工作能顺利进行，本着安全、优质、高效的工作态度，结合已回撤及安装的经验，要求各分管矿长认真组织落实详细分工，把每个环节每个细节都要认真的分解落实。

做到人人有分工、事事有人管、时时有监督、处处有标准，各工种真正做到职责明确、标准清晰、岗位有责、处处有规，圆满完成这次回撤、安装工作，使生产能顺利按期进行。

一、成立矿回撤领导小组组长：副组长：组员：二、分管副总、各处责任分工生产矿长：负责全面工作。

生产副总：1、负责回撤安装人员调配。

2、负责运输系统的人员调配。

3、负责各工种的工作协调。

4、负责回撤前工作面的支护工作。

5、负责材料入井调运工作。

6、负责回撤顺序、配件保管工作。

安全副总：1、全面负责回撤、安装调运等安全管理工作。

2、负责升井、入井、往工作面支架设备调运工作。

3、负责运输线路的调整拉底工作。

4、负责材料供应工作。

机电副总：1、负责机电人员调配工作。

2、负责各种平车、架子车、斗车的维修、制作，确保回撤安装时有足够数量的车辆使用。

3、负责起重机，拆安工具绞车的维修准备工作。

4、负责400B溜子的维修、装车工作。

5、负责各台绞车的检修维护工作，确保回撤期间调运不受设备影响。

通风副总：负责通风、密闭等工作。

安监处：负责运输及安装期间的安全工作。

技术处:1、全面负责回撤、安装、支护等技术工作。

2、负责规程编制、审批、学习工作。

3、负责材料的规格数量标准等工作。

三、以上工作安排时按原班考虑，回撤时间按月日准备。

望各矿长认真安排，仔细分解并把自己所负责的工作制成表格，相互见的工作安排要衔接上。

1102工作面回撤及1103工作面安装管理人员井下带班值班表早班白班晚班1102工作面回撤1103工作面安装运输工作安排根据矿制定工作面回撤、安装工作安排，抓好运输每个环节，保证运输系统畅通无阻，确保综采工作面回撤、安装工作能按期完成，达到预期目的运输工作安排如下：一、成立回撤运输领导小组组长：副组长：成员：早班：白班：晚班：二、安全事项1、运输大件机电厂必须编制安全措施、并认真贯彻落实到位，负责运输人员要认真学习并签字、严格按规程作业。
