综采工作面机电安装工艺流程

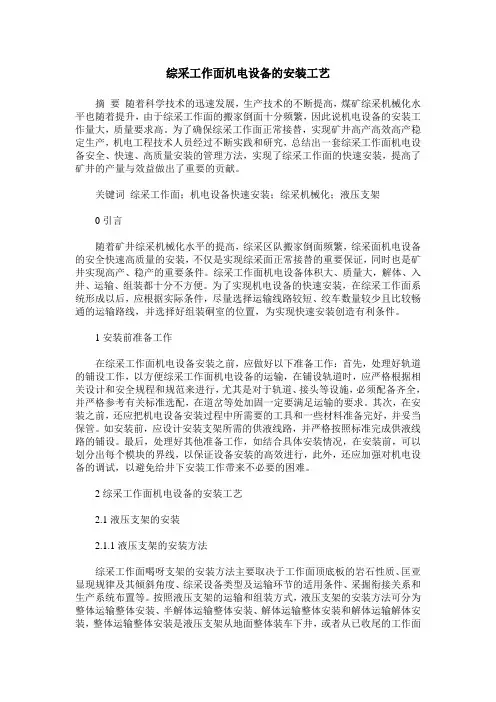

综采工作面机电设备安装工艺摘要综采工作面机电设备的安装工作是一项系统的工程，也是各项技术的综合和融合。

特别是随着矿井机械化程度的不断提高，矿井大功率设备的应用范围不断扩大，由于采场接替的频繁，综采工作面机电设备的安装成了制约矿井生产的薄弱环节之一。

为了提高综采工作面机电设备的安装技术水平，本文结合多年的现场生产管理经验，系统性介绍了综采工作面机电设备的安装方法和前期安装工作的技术准备，重点论述综采工作面机电设备的安装工艺和综采工作面机电设备的现场管理措施，有利于进一步提高矿井综采工作面机电设备的安装技术，提升机电设备的管理水平，促进矿井的和谐发展。

关键词综采工作面；机电设备；安装；工艺0引言随着科学技术的不断发展和进步，采煤工艺也发生了很大的变化。

现代煤炭的开采机械化程度越来越高，综采技术的出现带动了采煤技术的飞速发展。

随着煤矿机电安装技术含量的不断提高，设备的安装技术就需要各个环节的有效控制和衔接，只有这样才能确保更好的完成煤矿机电设备的安装工程。

1综采工作面安装综采工作面安装时一项多工种、多工序的复杂的工作，所以应该采用平行作业和流水作业相结合的方法进行。

一般来说，应该采用运输顺槽安装和工作面安装平行作业的方法，具体的做法是：由液压支架安装组、液压支架运输组与支护专业组等组成工作面安装作业组；由输送机专业组、电气专业组与综合作业组组成顺槽作业组。

工作面输送机机头安装完后，以此为起点，两个作业组分头向工作面机尾方向和运输顺槽口方向顺序安装。

工作面作业组负责安装液压支架、工作面输送机溜槽及采煤机等。

工作面输送机可以先安装，也可以后安装，还可以随同支架一起安装。

但是，不论先安装或后安装，输送机的中部槽、挡煤板及铲煤板等，必须提前运送到安装地点。

在支架将要安装完毕前或完毕后，安装采煤机，最后安装工作面输送机机尾。

2综采设备安装工作的技术准备综采设备安装工作的技术准备主要是装运环节，它是一件涉及矿井多方面的综合性工作，如地面装卸场地设施、井巷断面与运提设备、开拓方式与辅助运输系统、采区布置与衔接安排等，均直接影响综采设备的装运效率。

综采设备安装工艺张海峰综采工作面设备安装工艺，它决定着整个安装过程的组织是否有科学性和规范性，经过几年的实践我们依托精良装备，便捷优良的矿井条件和一支高素质的专业化队伍，形成了具有神东特色的安装工艺。

综采工作面的安装主要包括五项工作任务：1、工作任务及计划；2、开工前的准备工作；3、设备的安装方法及工艺；4、工作面设备的调试及试运转：5、验收移交。

一、工作任务计划平煤十一矿根据商品煤的产量计划制定年度生产接续计划。

年度生产接续计划中明确搬家倒面任务量，安装回收指挥部根据公司下达的年度工作计划，制定出十一矿的工作面接替计划。

二、准备工作准备工作是设备安装的第一项工作，也是基础工作。

准备工作的质量直接关系到设备安装质量和进度。

准备工作主要有以下几项：1、工作面工程验收工作面工程验收由安装回收指挥部及相关单位，依据搬家倒面管理办法及工程设计图进行，验收中重点对设备运输路线的巷道，硐室的高度、宽度捌弯抹角，以及路面进行详细检查，存在的问题，以会议纪要的形式通知相关单位限期进行整改，可以工作面工程验收是一项非常重要的工作。

2、设备的验收依据综机办向安装回收指挥部提供的设备配置表进行，这里讲的设备验收主要由综机办组织，对设备数量、存放地点、完好状况等进行验收。

3、风险源辨识及防治以风险管理为基础，应用系统的风险评估方法和技术，对安装作业环境、设备运输、安装及试运转过程中存在的风险进行全面辨识、评价和控制。

制定相关的管理标准和管理措施。

4、编写作业规程作业规程是现场作业的指导书，作业规程的编制由综安队技术员编写，规程中应把矿井情况、人员组织、工作流程、施工进度、作业方法及存在的风险和防范措施等作详细安排，经综机办审核通过后执行。

组织参加本次任务的职工学习规程并考试，不合格者，不得上岗作业；5车辆及人员组织人员和车辆是安装回收指挥部的基本元素，只有科学的组织好人员和车辆才能够保证安全、优质、低耗、快速目标的实现。

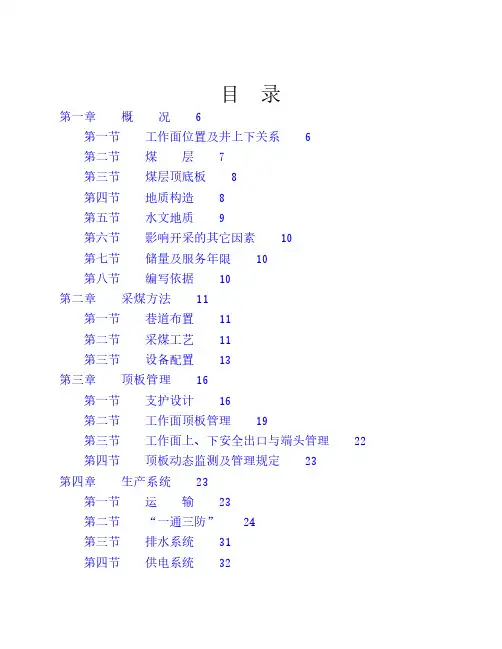

目录第一章 概 况 6第一节 工作面位置及井上下关系 6第二节 煤 层 7第三节 煤层顶底板 8第四节 地质构造 8第五节 水文地质 9第六节 影响开采的其它因素 10第七节 储量及服务年限 10第八节 编写依据 10第二章 采煤方法 11第一节 巷道布置 11第二节 采煤工艺 11第三节 设备配置 13第三章 顶板管理 16第一节 支护设计 16第二节 工作面顶板管理 19第三节 工作面上、下安全出口与端头管理 22第四节 顶板动态监测及管理规定 23第四章 生产系统 23第一节 运 输 23第二节 “一通三防” 24第三节 排水系统 31第四节 供电系统 32第五章 劳动组织和主要技术经济指标 44第一节 劳动组织 44第二节 主要经济技术指标 45第六章 煤质管理 46第七章 安全技术措施 47第一节 一般规定 47第二节 顶 板 48第三节 “一通三防”与安全监控 60第四节 运 输 63第五节 机 电 80第六节 防 治 水 82第七节 采煤机解体与安装安全技术措施 83第八节 其 它 84第八章 灾害应急措施及避灾路线 86第一节 瓦斯、煤尘及火灾事故处理措施 86第二节 水灾事故处理措施 86第三节 顶板事故处理措施 87第四节 矿井停风事故处理措施 87第五节 快速有效的传报技术和办法 88第六节 避灾路线 88摘 要一、11102工作面基本概况11102工作面于2013年6月份安装完成，2013年7月份进行试生产，初期安装支架101架，其中下隅角安装1架端头架，工作面上、下端头各安装3架端头架，工作面切眼长度150m，支架型号为：ZF3600/16/24（26）。

切眼平均倾向长度150m；平均走向长度817m；工作面平均煤厚4.2m；煤层平均倾角32°，设计可采储量为66.06万吨；工作面上、下顺槽每隔150m通过石门与岩石集中巷相通。

二、通风系统11102工作面需风量为906m3/min。

综采工作面设备安装标准一、液压支架安装标准1、支架上下成一条直线，平均中心距为1.5m，垂直于工作面刮板输送机成一条直线，并和溜子联接好，所有大小联接件及各种销按标准安装，严禁缺漏。

2、支架位置调好后，立即接通供液管路，将支架升起，顶梁与顶板接触要严密，不得歪斜，局部超高或接触不好的用木梁构实，支架达到初撑力。

3、支架安装后要及时更换损坏和丢失的零部件，管路排列整齐，无漏液现象，接头连接可靠、不得用铁丝代替U型销，乳化液浓度符合3-5%的规定，泵站供液压力为符合规程规定．4、支架有编号，支架内无浮矸、杂物、钢轨、木料等杂物，架外浮矸不埋压管路和液压件。

5、所有结构件和液压件动作灵活，结构件无别卡；液压系统无串、漏液。

6、每隔10架安设一组架间通讯及照明，并固定合理可靠。

架间通讯必须有通话和闭锁刮板机功能。

二、刮板输送机安装标准（1）减速器安装1、箱内清洁无杂物。

减速器与机头架相连接必须采用相符合的螺栓，螺杆要露出帽并紧固可靠，减速器要紧贴机头架不得有缝。

2、齿轮的啮合情况和顶侧间隙符合《煤矿安装工程质量检验评定标准》。

3、箱体不漏油；油质、油量符合说明书要求；水冷系统畅通且不漏水。

（2）刮板安装：运行无卡阻，运转平稳，无异常振动。

（3）刮板输送机的允许偏差：间距允许偏差（+3～-2mm），接头上下错动允许偏差（1mm），两滑道相对高低差允许偏差（3mm）。

(4)所有紧固件必须加垫紧固可靠．（4）组装要求1、中部槽的铺设必须正确。

2、挡煤板与槽邦之间要靠紧，螺丝紧固无缝隙。

3、圆环链焊口不得朝向中板，不得扭链，刮板间距为1米，链环数量必须相等。

4、接链环必须按要求使用立环不能用错，短链必须用单环链。

接链环使用与大链相同型号。

5、刮板螺栓必须采用防退帽并紧固可靠。

6、沿刮板输送机的信号装置符合要求。

7、刮板方向必须正确。

8、溜子整体达到平、直标准。

9 、刮板机头与转载机尾搭接必须合理。

三、转载机安装标准（1）减速器安装1、箱内清洁无杂物。

编号：ZA-GC-2011-002贵州发耳煤业有限公司15302综采工作面安装作业规程编制人：区长：施工单位：综机安装工区编制时间：2011年4月25日执行时间；审批人员签字技术科：年月日综采办：年月日安检科：年月日调度室：年月日机电科：年月日通防科：年月日地测科：年月日副总工程师：年月日批准人：年月日审批意见1、严格执行设备交接单制度，在运搬工区将15302综采工作安装的设备运至三中车场上平台后，对设备进行详细检查，并按规定填写设备交接单。

2、15302综采工作面安装期间，提升运输严格执行封闭管理。

3、严格执行停送电制度。

4、提升运输严格执行“行人不行车，行车不行人”制度。

目录一、工作面概况 (1)二、设备安装工作量 (1)三、准备工作 (1)四、设备运输路线 (1)五、工作面设备安装工艺与方法 (2)六、设备安装完好标准与质量要求 (7)七、试运转 (9)八、避灾路线 (10)九、绞车、钢丝绳安全系数验算 (10)十、安全技术措施 (11)附表：1、15302综采工作面设备安装明细表2、15302综采工作面安装用绞车参数表附图：1、15302综采工作面安装用绞车布置示意图2、第一组液压支架安装示意图3、中间液压支架安装示意图4、最后一组液压支架安装示意图5、煤机机窝抬梁支护示意图6、15302综采工作面安装期间供电系统图7、15302综采工作面安装期间避灾路线示意图一、工作面概况15302为倾斜长臂综采工作面，采面东部位于FJ1006断层边缘，采面西部为15304工作面，北部为10302专用运煤巷及10302运输联络巷，南部为15302切眼及切眼联络巷。

运顺掘进期间揭露F100F101F102断层对工作面回采影响较大。

回顺为沿空留巷巷道，采用砌块、单体一字梁支护措施留巷。

预计采止线位置回顺至10302专用运煤巷83m，运顺距10302专用运煤巷118m。

15302运输顺槽总长度582m，矩形断面，净宽4200mm,巷高2400mm,净断面积10.73m2，顶部及一帮锚网支护。

1305综采工作面安装规程工作面名称： 1305综采工作面施工单位：准备工区编制人：区长：编制日期： 2019年 3月10日执行日期： 2019年 3月20日目录第一章概况 (3)第一节工作面概况 (3)第二节设备安装工程量及顺序 (4)第三节安装期间联系信号规定 (6)第二章安装前的准备工作 (6)第一节安装前资料提供 (6)第二节地面材料准备工作 (6)第三节现场准备工作 (6)第四节安装前的验收工作 (7)第三章运输方式 (8)第一节一般要求 (8)第二节运输过程 (8)第三节挂车数量 (10)第四节绞车及钢丝绳验算 (10)第四章绞车安装、回撤工艺及措施和轨道铺设 (13)第一节绞车安装、回撤工艺及措施 (13)第二节轨道铺设 (16)第五章主要设备安装工艺及措施 (18)第一节转载机、破碎机的安装 (18)第二节液压支架的运输与安装 (20)第三节刮板输送机的运输与安装 (22)第四节采煤机的运输与安装 (24)第五节带式输送机的安装 (25)第六节设备试运转 (26)第六章安装标准 (27)第一节电气部分安装标准 (27)第二节转载机、破碎机安装标准 (29)第三节液压支架安装标准 (29)第四节刮板输送机安装标准 (30)第五节采煤机安装标准 (30)第六节带式输送机安装标准 (31)第七章劳动组织 (32)第八章安全措施 (33)第一节施工组织措施 (33)第二节井下安全供电措施 (33)第三节运输部分安全措施 (35)第四节装车、封车、拆卸部分安全措施 (39)第五节起吊部分安全措施 (41)第六节地面设备组装、调试、解体 (42)第七节地面装运 (43)第八节顶板管理 (45)第九节使用液压系统供液措施 (46)第十节一通三防管理 (46)第十一节处理冒顶措施 (46)第九章灾害预防及避灾路线 (47)附图 (47)1305综采工作面安装规程第一章概况1305综采工作面于2019年2月7日安全贯通，并将于3月19日前掘进设备撤除完毕、为综采设备安装所做的准备工作完成。

目录第一章工作面概况 (3)1.1 地质条件简介 (3)1.2切眼状况 (4)1.3安装方案概述 (4)第二章通风防尘系统 (5)2.1通风系统 (5)2.2 防尘系统 (5)第三章供电系统设计 (7)3.1机电设备选型及荷载 (7)3.2供电能力计算 (8)第四章运输系统 (15)4.1大井提升验算 (15)4.2轨道运输系统 (16)4.3皮带运输系统 (21)第五章安装前期准备工作 (23)5.1井巷工程 (23)5.2钉道工程 (24)5.3支架及其它设备地面装车 (24)5.4绞车及安全设施的安装 (24)5.5施工起吊锚杆 (25)5.6可视化装臵的安装 (25)第六章支架及其它设备安装 (25)6.1切眼设备安装顺序 (25)6.2安装工作面运输机 (26)6.3安装煤机 (26)6.4安装工作面支架 (27)第七章主要安全技术措施 (28)7.1相关条例与规章制度 (28)7.2一般规定及质量标准化要求 (29)7.3安装支架安全技术措施 (29)7.4安装运输机、煤机安全技术措施 (30)7.5运输安全技术措施 (31)7.6机电设备安装主要技术措施 (33)7.7综合防尘措施 (34)7.8通风、瓦斯、防灭火、综合防尘措施 (35)7.9可视化安装主要技术措施 (36)第八章避灾路线及应急预案 (36)8.1工作面避灾路线 (36)8.2发生重大事故时的应急预案 (37)8.3灾害事故的应急措施 (37)第一章工作面概况1.1 地质条件简介1、概述13410综采工作面位于-700m水平夏桥系东二采区，地面标高+35.8～+37m，工作面标高为-366～-418m。

该工作面位于采区最上端，为东翼第四个回采工作面，其上部为F6断层构造带，下部为已回采结束的1348工作面，下伏为回采结束的山西组９煤9606、9606小、9606煤柱、9360煤柱、9360工作面。

13410综采工作面走向长682m，倾斜长123.8m，主采下石盒子组1煤，煤层倾角3～18°，平均10°；煤厚总厚0.30～1.60m，平均1.03m。

综采工作面设备安装标准3．1液压支架安装标准3．1．1支架上下成一条直线，平均中心距为1.5m，垂直于工作面刮板输送机，并和前后溜子联接好，所有大小联接件及各种销按标准安装，严禁缺漏。

3.1.2支架位置调好后，立即接通供液管路，将支架升起，顶梁与顶板接触要严密，不得歪斜，局部超高或接触不好的用木梁构实，支架到达初撑力。

3.1.3支架安装后要及时更换损坏和丧失的零部件，管路排列整齐，不漏接头可靠、不得用铁丝代替U型销，乳化液浓度符合3-5%的规定，泵站供液压力为31.5Mpa，最低不小于26Mpa。

3.1.4支架立柱裸露活塞杆局部要求加帆布护套，护套吊挂要整齐，保护严实。

3.1.5支架有，支架内无浮矸、杂物、钢轨、木料等杂物，架外浮矸不埋压管路和液压件。

3.1.6所有构造件和液压件动作灵活，构造件无别卡；液压系统无串、漏液。

刮板输送机安装标准.1箱内清洁无杂物。

.2齿轮的啮合情况和顶侧间隙符合"煤矿安装工程质量检验评定标准"。

3.2.1.3箱体不漏油；油质、油量符合说明书要求；水冷系统畅通且不漏水。

3.2.2.1涡轮与泵轮的间隙为2～4mm。

3.2.2.2密封圈要保证质量，不可重叠。

3.2.2.3所有螺栓受力均匀。

3.2.2.4联轴器装好后进展耐压试验，试验压力0.5Mpa，持续5min不得渗漏。

3.2.2.5易熔塞必须符合设计技术文件规定。

3.2.2.6工作用液的品种和充液量必须符合设计文件规定。

空负荷、负荷试运转各4h，其轴承温度及温升严禁超过以下规定：滑动轴承温度70℃温升35℃滚动轴承温度80℃温升40℃运行无卡阻，运转平稳，无异常振动。

间距允许偏差 +3～-2mm接头上下错动允许偏差 1mm两滑道相对上下差允许偏差 3mm3.2.6.1中部槽的铺设必须正确，每节搭接板必须向着机头。

3.2.6.2挡煤板与槽邦之间要靠紧，无缝隙。

3.2.6.3铲煤板与槽邦之间要靠紧，无缝隙。

综采面机电设备安装
一、前言
综采机械设备是地下开采中常见的重要设备之一，其安装质量关系到开采效率和安全。

本文主要介绍综采面机电设备的安装过程以及注意事项。

二、设备准备
在进行综采面机电设备安装前，首先要确保准备齐全以下设备：
1.钻机
2.电焊机
3.手工具
4.安全防护装备
三、安装步骤
1. 准备工作
在正式安装前，清理安装区域，确保安全通道畅通，布置好各项工具及材料。

2. 机械设备安装
1.将综采面机械设备放置在安装位置
2.使用起重设备将设备吊装至指定高度
3.调整设备位置至合适位置
4.固定设备，确保牢固和稳定
3. 电气设备安装
1.安装电缆线路，连接设备电源
2.检查接线是否牢固，无松动现象
3.进行电器设备的功能测试
4. 地形检查
确保设备安装在平整、牢固的地面，防止因地质问题导致设备不
稳定。

5. 安全检查
安装完成后，进行全面的安全检查，确保设备安装符合规范要求，消除安全隐患。

四、注意事项
1.严格按照设备安装说明书操作
2.安装过程中需严格遵守相关安全规定
3.如果有异动或异常情况，及时停止安装并向主管汇报
4.维护设备的清洁度，延长设备使用寿命
五、总结
综采面机电设备的安装是一项复杂而重要的工程，需要工作人员具备专业知识和技能。

正确的安装流程和注意事项可以确保设备长期稳定运行，提高生产效率。

希望本文介绍的内容能对相关工作人员有所帮助。
