填充墙后植拉结筋的规范要求

拉接筋，通过植筋、预埋、绑扎等连接方式，使用HPB235、HRB335等钢筋按照一定的构造要求将后砌砌体与混凝土构件拉结在一起的钢筋。

拉结筋，用在不同的结构类型中，有不同的连接构造。

《建筑抗震设计规范》13.3.3砌体墙应釆取措施减少对主体结构的不利影响，并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结：1多层砌体结构中，后砌的非承重隔墙应沿墙高每隔500mm 配置2根直径6mm 拉结钢筋与承重墙或柱拉结，每边伸入墙内不应少于500mm;8度和9度时，长度大于5m的后砌隔墙，墙顶尚应与楼板或梁拉结。

2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或采用柔性连接，并应符合下列要求：1) 填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱；2) 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；3) 填充墙应沿框架柱全高每隔500mm设2根直径6mm 拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm, 8、9度时宜沿墙全长贯通；4) 墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

竖向一般每500高设一道拉结筋。

也就是0.5米。

水平方向一般是砌体均分就可以了。

墙体拉结筋在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1根直径8mm的拉接钢筋，中间墙处钢筋每边伸入板中lOOOmm，端墙处伸入墙中并弯折。

板跨大于4. 8m的，还应在顺板跨方向靠墙边的第一块预制板的侧面，按1000mm 的间距用1根直径8mm的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向下弯折，另一端伸入墙体内弯折。

抗震等级7度及以下地区，上述拉接筋不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预埋钢筋与上述拉接筋相连。

拉结筋是建筑工程中钢筋类型的一种，把它砌到墙的里而，摆在砖层当中起连接砌体防止开裂的作用。

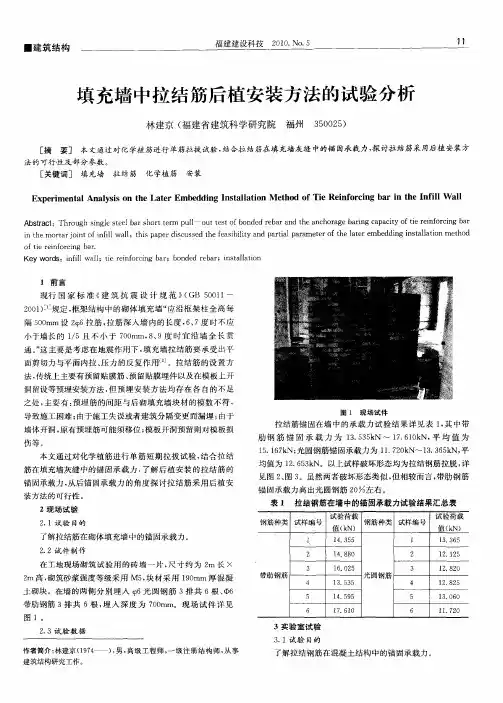

填充墙砌体拉结筋“植筋法”解析一、工艺原理钢筋混凝土结构柱(墙)施工时不进行拉结筋或其埋件的预埋,在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入(锚固)施工,在墙体拉结筋位置钻孔、注胶柱(墙设计(验收位,设计无要求时,孔深按≥15d考虑,一般采用100mm,孔径按d+2～4mm控制,一般采用10mm。

钻孔时要使用冲击钻垂直于结构表面均匀钻入,以便控制钻孔的垂直。

孔深用冲击钻上顶杆控制,如钻孔时遇到柱(墙)主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,原钻出的未成型废孔用1:1水泥砂浆筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋或混凝土墙体水平筋,根据灰缝大小适当调整钻孔位置,废孔仍采用前面所述方法进行处理。

(3)清孔。

钻孔完成一个结构面后,可进行清孔操作。

清孔的目的是要吹清内粉尘,采用专用毛刷和吹风机(橡皮气囊、手推式气筒或手动、电动吹风机)配合进行。

清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷,清理干净孔内无法达到设计的粘结强度,影响拉结质量,清孔,设计,,出(约10秒种)。

(5)注胶。

根据产品说明书确定具体方法。

一般液体状胶可用手持式自动压力灌浆器进行注胶操作。

拉动拉杆,将配好的植筋胶拌合物吸入内囊,注胶时要注意排除钻孔内的空气,将注胶咀伸入钻好的植筋孔中约8cm左右,推动拉杆使胶料注入孔内,边推拉杆边向孔外拔灌浆器,直至灌浆器注胶咀抽出至离孔口1/3孔深(约3cm左右)时方可停止注胶,以植入拉结筋后胶液略有被挤出为度。

一次配好的植筋胶拌合物注胶完成后,应把套筒、弹簧、拉杆用丙酮清洗干净,以利再用。

“固立特拉结筋用植筋胶”不需用灌浆器注胶,只需将泡好的植筋胶放入待植筋孔内,剂量多少以钢筋植入时微有溢出为准。

(6)植筋。

植筋应在注胶完成后立即进行。

为保证胶体饱满,注胶完成后,将加工缓缓插分种和1筒、手动或电动吹风机)、铁桶或塑料桶(配胶容器),搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。

一、植筋技术规范一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。

2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8 φ18 φ22 φ25植筋数量（根） 366 116 48 106钻孔深度（mm） 120 270 330 3753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。

钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。

二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代， GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。

砌体拉结筋预留预埋⽅式
砌体拉结筋预留预埋⽅式
1、预留要求
本⼯程砌体拉结筋采取预留预埋⽅式，所有砌体填充墙均沿柱（剪⼒墙）⾼（与柱、剪⼒墙相交处）每隔500配置2φ6墙体拉筋。

当墙长度⼤于3m时,沿墙长度⽅向应设置构造柱.⽀承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱。

构造柱的间距不⼤于3m。

当墙体与框架柱紧贴时(如下图所⽰)，框架柱位置应设GZ，并在框架柱（梁）内沿GZ⾼度⽅向设置2φ6@200,与GZ牢靠拉结。

在结构施⼯期间，⼀并将砌体结构中的拉结筋和构造柱的预留插筋翻样制作完成，以便于在结构施⼯期间预先留置出来。

当墙长度⼤于5m时，除设置构造柱外，墙顶与梁(板)应有拉结，见下图。

砌体拉结筋预留见下图：
墙⾼超过4m（100厚墙⾼度超过3m）时，在墙体半⾼处(⼀般结合门窗洞⼝上⽅过梁位置)设置与柱连接且沿墙全长贯通的钢筋混凝⼟圈梁。

圈梁截⾯为墙厚×200，配纵筋412，箍筋φ6@200。

柱（或抗震墙）施⼯时预埋412与⽔平系梁纵筋连接。

圈梁遇过梁时，分别按截⾯、配筋较⼤者设置。

2、拉结筋预留⽅法
①砌体拉结筋预埋件加⼯、制作
180mm)
第⼀步拉结筋弯曲成型(每组2根)、φ16PVC套管1根(长度
拉结筋预埋件实拍照⽚②砌体拉结筋预埋
拉结筋埋设实拍照⽚
③砌体拉结筋凿出
第⼀步模板拆除根据外露的PVC 套管，将套管外露部分割除或凿碎
第⼆步将套管内的拉结筋掰出调整⾄垂直于柱或剪⼒墙墙⾯位置
④砌体拉结筋接长
砌体施⼯前，⽤电弧焊的⽅式将拉结筋接长，然后再进⾏砌体施⼯。

钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击: 18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比如柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。

植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。

应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。

《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。

当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。

就在附件里面。

=========================================================== 刚才在网上看到这篇文章，是别人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。

[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

植筋技术规范、植筋工艺及锚固长度近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为。

某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧。

根据工程实际现状，需要植筋新增11根框架柱，并对原有框架柱中的4根相关剪力墙进行植筋加固。

在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋。

新增的框架梁中部分钢筋也需植筋。

该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。

2、植筋规格、数量、钻孔深度如下：植筋规格（mm）| φ8 | φ18 | φ22 | φ25 |植筋数量（根） | 36 | 61 | 164 | 106 |钻孔深度（mm） | 120 | 270 | 330 | 375 |3、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。

钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于一组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。

该工程方案的编制、植筋施工和检测验收都遵循《混凝土结构加固技术规范》CECS25︰90标准。

!框架结构填充墙预留拉结筋的施工
!经验交流"马熙富麻青山
图"拉结筋的制作按规范要求，钢筋混凝土框架柱与填充墙体必须
用直径为#$$的钢筋拉结。

拉结筋从框架柱甩出，要
求沿框架柱柱身每间距%&&$$设一根。

框架柱中预留
拉结筋的设置是施工中比较令人头痛的问题，看起来
是小问题，但经常给工程带来不少麻烦和隐患。

近年来采用的设置预留拉结筋的方法很多，但多
不理想。

我们在实际工作中总结经验教训，改进了预留
拉结筋的形状尺寸，现介绍我们采用的一种预留拉结
筋的形式。

"’
用#钢筋按图
"所示要求，先将墙拉结筋制作出来，待施工使用；
(’绑扎完钢筋骨架，
检查合格后，将拉结筋按图(所示要求绑扎好，要特别注意拉结筋底部要用单根((
号铁丝绑扎，不要绑扎过牢，以免凿拉结筋时费力；
)’绑扎好拉结筋，
检查无误后，方可支柱模板，浇筑混凝土。

*’柱的侧模拆除后，
用手锤、钢钎在其表面凿)+*$$即可把它凿出，
再拉直待砌筑填充墙砌块时使用。

按这种形式进行拉结筋施工，有效地控制了拉结
筋在柱中的位置，使用时能够很省力地凿出来，既避免
了凿出拉结筋的人工浪费，又保证了工程质量。

拉结筋#,%&&钢模板此处用单根((号铁丝绑扎得不要过牢(%(%图(拉结筋预留示意图
柱子截面尺寸。

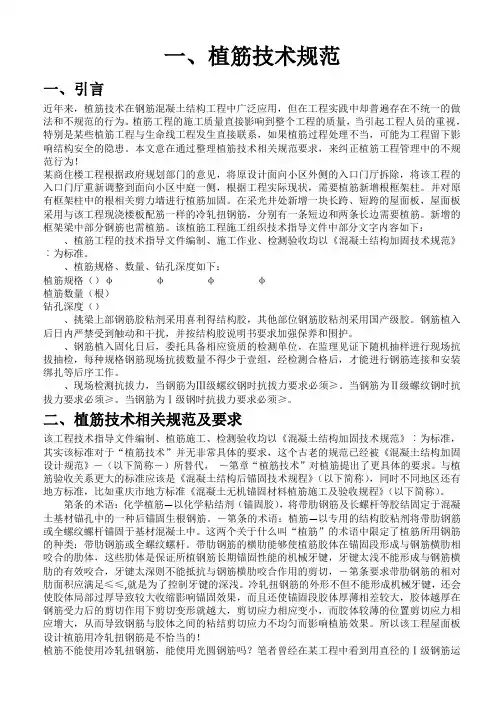

一、植筋技术规范一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范要求，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增根框架柱。

并对原有框架柱中的根相关剪力墙进行植筋加固。

在采光井处新增一块长跨、短跨的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋。

新增的框架梁中部分钢筋也需植筋。

该植筋工程施工组织技术指导文件中部分文字内容如下：、植筋工程的技术指导文件编制、施工作业、检测验收均以《混凝土结构加固技术规范》︰为标准。

、植筋规格、数量、钻孔深度如下：植筋规格（）φφφφ植筋数量（根）钻孔深度（）、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产级胶。

钢筋植入后日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

、钢筋植入固化日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥。

当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥。

当钢筋为Ⅰ级钢时抗拔力要求必须≥。

二、植筋技术相关规范及要求该工程技术指导文件编制、植筋施工、检测验收均以《混凝土结构加固技术规范》︰为标准，其实该标准对于“植筋技术”并无非常具体的要求，这个古老的规范已经被《混凝土结构加固设计规范》－（以下简称－）所替代，－第章“植筋技术”对植筋提出了更具体的要求。

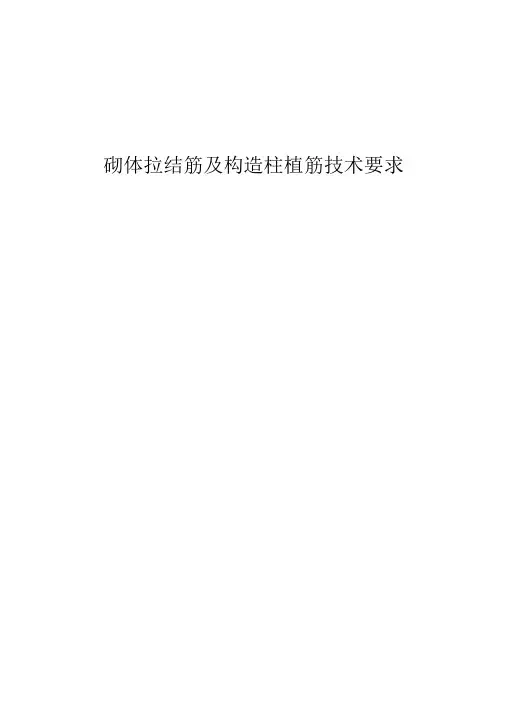

砌体拉结筋及构造柱植筋技术要求7、砌体拉结筋及构造柱植筋技术要求本工程住宅外墙和内墙为200厚采用烧结页岩多孔砖，轴线居中，其余内墙为100/200厚页岩空心砖，砌体转角部位及砌体长度》4米设构造柱，端柱构造柱和约束边柱构造柱。

为方便施工，本工程砌体拉结筋计划在做完主体框架后, 砌筑填充墙时，所有框架柱、剪力墙与填充墙交接处均采用化学锚固植筋。

植筋深度不小于80mm预留长度1000mm与砌体墙身通长筋搭接长度不小于48d且不小于300mm同时，构造柱柱预埋钢筋漏埋或严重偏位时，也采取化学锚固植方法进行处理。

本植筋方案主要是针对上述两种情况进行编制，若其他构件发生严重偏位则可按各单位要求采取此种方法进行处理。

构造柱楼平面采用预埋，顶部采用植筋(因各楼层局部变化太大无法确定顶部位置)，内墙构造柱主筋采用12,外墙构造柱主筋采用14。

7.1、施工准备二次结构植筋正式施工前需作如下准备工作(1)主体分部中承重结构已施工完毕，已经有关部门验收合格。

(2)场地清理：植筋作业、材料配制作业必须先清理好现场上的障碍物，并搭设操作平台。

(3)搭设操作平台：根据植筋的类别、位置、标高和现场的实际条件，支搭适用、安全的脚手架或平台。

脚手架和平台必须稳定牢固，并安装护身栏和踢脚板等安全防护装置。

(4)电力和照明设备安装:绝缘动力电线与电源可靠连接，并通过架设和支架引入作业区内与电闸箱相联。

电源闸箱与操作平台作业工人的直线距离,满足电工设备的安全距离要求。

现场照明设备，应满足正常作业时的可视亮度和照度要求(包括通道区段的照明要求)。

(5)定位、放线和检查：按照施工图和施工组织设计的要求，放线、定位,确定植筋的准确位置。

(6)建筑材料进场后，进行各项材料的报验和检验，并在施工前实施。

施工工艺及具体操作方法7.2施工要求:*2 «»ift 计的»»塑砰、孔轻和《人潭度泮=«丸骯iiKkl 祁v 肌)艮和 山m>nb ；怛斛尽:Kfd 的紅气氐宝I 冃打供&£班》』3孙”血；«»坪酶=氏探(1)植筋深度》80mm 植筋最小锚固长度1取10d 、100mm 植筋锚固深 度范围内横向钢筋不少于2根时，植筋与混凝土边缘距离不小于 50mm 植筋间距不小于5d o(2)植筋胶必须满足《混凝土结构加固技术规范》相应 3)填充墙的拉结与混凝土墙、柱、梁、板采用化学植筋的方法连接应符合《混凝土结构后锚固技术规程》(JGJ145)的相关规定，并应按《砌体工程 质量验收规 范》(GB50203)的要求进行实体检测。

一、植筋技术规范一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨 6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。

2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8 φ18 φ22 φ25植筋数量（根）366 116 48 106钻孔深度（mm）120 270 330 3753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。

钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。

二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代，GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。

建筑施工：植筋技术规范一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11 根框架柱；并对原有框架柱中的 4 根相关剪力墙进行植筋加固；在采光井处新增一块长跨 6.9m、短跨 4.5m 的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

该植筋工程施工方案中部分文字内容如下：1 、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS2︰5 90 为标准。

2 、植筋规格、数量、钻孔深度如下：植筋规格（mm）8182225植筋数量（根）366 116 48 106钻孔深度（mm）120 270 330 3753 、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。

钢筋植入后7 日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

4 、钢筋植入固化10 日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

5 、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须210MPa.二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS2︰5 90 为标准，其实该标准对于植筋技术并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代，GB50367－2006 第12 章植筋技术对植筋提出了更具体的要求。

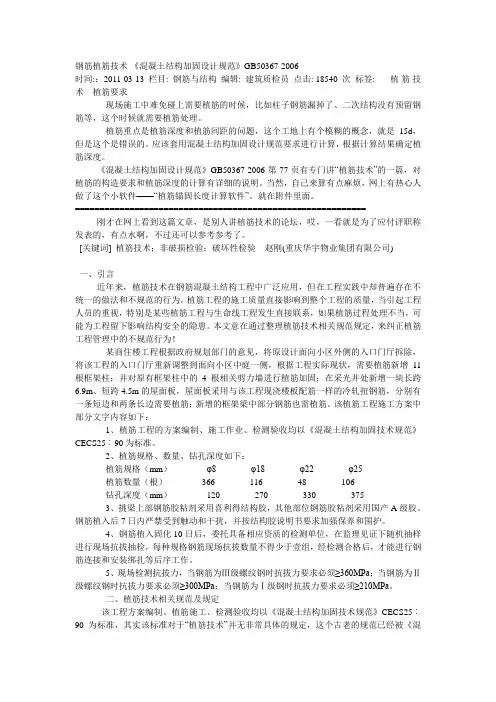

钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击: 18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比如柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。

植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。

应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。

《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。

当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。

就在附件里面。

=========================================================== 刚才在网上看到这篇文章，是别人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。

[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

墙体工程墙体拉结筋做法
本工程的砌体墙与构造柱、框架柱、剪力墙等要形成有效拉结，蒸压加气混凝土砌块可采用植筋拉结或L型专用连接件连接。

植筋拉结
(1) 植筋工具
植筋需采用专用设备，包括钻机、钻头、清孔刷、吹风筒（或吹风机）、注射器等，以保证质量。

(2) 植筋施工方法
钻孔→清孔→填胶粘剂→植筋→凝胶
1) 钻孔使用配套冲击电钻，钻孔时，孔洞间距及孔深度应满足要求；
2) 清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，注意不能用水冲洗；
3) 使用植筋注射器从孔底向外均匀的把适量的胶粘剂填入孔内，注意勿将空气封入孔内；
4) 按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出；
5) 将钢筋外露端固定在模架上，使其不受外力，直至凝结，并有专人进行保护；
(3) 注意事项
1)蒸压加气混凝土砌块填充墙植筋间距不大于600mm，植筋间距应符合砌块模数；
2) 植筋深度：15d；
3) 必须现场经过拉拔试验合格后方可大面积施工。

4) 沿框架柱或剪力墙全高设置2Ф6（墙厚大于240mm时为3Ф6）拉结筋在抗震去沿墙全长贯通设置，其余区域一般要根据实际情况去设置，比较长的墙都是按露出1000mm，有的只是很短墙垛，就按照墙垛的长度来下料，最好露出的部分要比墙垛短20mm，末端弯钩50mm。

5) 薄灰法施工的蒸压加气混凝土砌块砌体采用植筋拉结时，拉结筋应放在砌块表面设置的沟槽内。

钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006之巴公井开创作时间:：2011-03-13 栏目: 钢筋与结构编纂: 建筑质检员点击: 18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候, 比如柱子钢筋漏失落了、二次结构没有预留钢筋等, 这个时候就需要植筋处置.植筋重点是植筋深度和植筋间距的问题, 这个工地上有个模糊的概念, 就是15d, 可是这个是毛病的.应该套用混凝土结构加固设计规范要求进行计算, 根据计算结果确定植筋深度.《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇, 对植筋的构造要求和植筋深度的计算有详细的说明.固然, 自己来算有点麻烦, 网上有热心人做了这个小软件——“植筋锚固长度计算软件”.就在附件里面.========================================================= ==刚才在网上看到这篇文章, 是他人讲植筋技术的论坛, 哎, 一看就是为了应付评职称发表的, 有点水啊, 不外还可以参考参考了.[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来, 植筋技术在钢筋混凝土结构工程中广泛应用, 但在工程实践中却普遍存在不统一的做法和不规范的行为.植筋工程的施工质量直接影响到整个工程的质量, 当引起工程人员的重视,特别是某些植筋工程与生命线工程发生直接联系, 如果植筋过程处置不妥, 可能为工程留下影响结构平安的隐患.本文意在通过整理植筋技术相关规范规定, 来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部份的意见, 将原设计面向小区外侧的入口门厅裁撤, 将该工程的入口门厅重新调整到面向小区中庭一侧, 根据工程实际现状, 需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨 4.5m的屋面板, 屋面板采纳与该工程现浇楼板配筋一样的冷轧扭钢筋, 分别有一条短边和两条长边需要植筋；新增的框架梁中部份钢筋也需植筋.该植筋工程施工方案中部份文字内容如下：1、植筋工程的方案编制、施工作业、检检验收均以《混凝土结构加固技术规范》CECS25︰90为标准.2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8 φ18 φ22 φ25植筋数量（根） 366 116 48 106钻孔深度（mm） 120 270 330 3753、挑梁上部钢筋胶粘剂采纳喜利得结构胶, 其他部位钢筋胶粘剂采纳国产A级胶.钢筋植入后7日内严禁受到震动和干扰,并按结构胶说明书要求加强调养和围护.4、钢筋植入固化10日后, 委托具备相应资质的检测单元,在监理见证下随机抽样进行现场抗拔抽检, 每种规格钢筋现场抗拔数量不得少于壹组, 经检测合格后, 才华进行钢筋连接和装置绑扎等后序工作.5、现场检测抗拔力, 当钢筋为Ⅲ级螺纹钢时抗拔力要求必需≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必需≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必需≥210MPa.二、植筋技术相关规范及规定该工程方案编制、植筋施工、检检验收均以《混凝土结构加固技术规范》CECS25︰90为标准, 其实该标准对“植筋技术”并没有非常具体的规定, 这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代,GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求.与植筋验收关系更年夜的标准应该是《混凝土结构后锚固技术规程》JGJ145-2004（以下简称JGJ145-2004）, 同时分歧地域还有处所标准, 比如重庆市处所标准《混凝土无机锚固资料植筋施工及验收规程》DBJ/T50-032-2004（以下简称DBJ/T50-032-2004）.JGJ145-2004第2.1.5条的术语：化学植筋—以化学粘结剂（锚固胶）, 将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋；GB50367－2006第 2.1.10条的术语：植筋—以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆锚固于基材混凝土中.这两个关于什么叫“植筋”的术语中限定了植筋所用钢筋的种类：带肋钢筋或全螺纹螺杆.带肋钢筋的横肋能够使植筋胶体在锚固段形成与钢筋横肋相咬合的肋体, 这些肋体是保证所植钢筋长期锚固性能的机械牙键, 牙键太浅不能形成与钢筋横肋的有效咬合, 牙键太深则不能抵当与钢筋横肋咬合作用的剪切, GB50367－2006第12.1.4条规定带肋钢筋的相对肋面积应满足0.055≤Ar≤0.08,就是为了控制牙键的深浅.冷轧扭钢筋的外形不单不能形成机械牙键, 还会使胶体局部过厚招致较年夜收缩影响锚固效果, 而且还使锚固段胶体厚薄相差较年夜, 胶体越厚在钢筋受力后的剪切作用下剪切变形就越年夜, 剪切应力相应变小, 而胶体较薄的位置剪切应力相应增年夜, 从而招致钢筋与胶体之间的粘结剪切应力不均匀而影响植筋效果.所以该工程屋面板设计植筋用冷轧扭钢筋是不恰当的！植筋不能使用冷轧扭钢筋, 能使用光圆钢筋吗？笔者曾在某工程中看到用直径8mm的Ⅰ级钢筋运用于剪力墙竖向分布钢筋植筋锚固的实例.对Ⅰ级钢能否用于“植筋”, 目前业界争议较年夜.JGJ145-2004和GB50367－2006规定不使用光圆钢筋, 原因在于光圆钢筋不能形成机械牙键, 所植钢筋长期锚固性能不能获得保证.DBJ/T50-032-2004第 3.0.1条规定：混凝土植筋技术不适用于各种轻质混凝土结构、砌体结构以及采纳圆钢作为植入钢筋的承重结构, 对非承重结构的拉接构造的植筋施工可参照本规程执行.根据这个规定区分结构构件的重要性, 框架结构填充墙拉结筋如果设计光圆钢筋采纳植筋方式施工应该允许, 而运用Ⅰ级钢筋剪力墙竖向分布筋植筋锚固则不太恰当.应该注意的是, 处所标准西南05G701系列图集中的填充墙拉结筋推荐了三种做法, 第一种是预留拉结筋法, 第二种是预埋铁件法, 最后一种是才是植筋法.然而在其后公布的国家标准06SG614图集中却限定使用预留拉结筋和预埋铁件两种方法, 其实不主张采纳植筋方式施工填充墙拉结筋.三、植筋锚固深度与钻孔深度植筋施工钻孔成型后, 应报监理检检验收钻孔直径和钻孔深度, 我曾看到监理人员在验孔时要求的钻孔深度正好是设计的植筋深度, 本文列举方案中的钻孔深度正好是钢筋直径的15倍, 而该工程的设计植筋深度也是钢筋直径的15倍,这反应出一个现状: 植筋深度被认为就是钻孔深度.有一定现场经验的技术人员一定知道, 钢筋切断加工很难保证其端面平整, 不能使具有360°完整圆周钢筋面与孔底正面对齐；植筋钻孔作业会对孔位周边表皮混凝土造成轻微损伤, 不能保证孔口对胶体形成有效基体.基于这两个原因, 如果用端面不够平整的钢筋植入15倍钢筋直径的混凝土孔内, 肯定不能保证所植钢筋的有效锚固长度到达15倍钢筋直径.欧美植筋的钻孔深度一般要求比设计植筋深度年夜2～3倍钢筋植筋, DBJ/T50-032-2004第6.0.4条规定的钻孔深度为设计植筋深度+（10～15）mm其实是一个深度较浅的要求.国内早期普遍依照钢筋直径15倍要求植筋深度, 笔者在2003年以前的植筋工程管理中就是依照设计要求的15倍钢筋直径实施, 其中包括一些悬挑构件、年夜跨度主梁的植筋.调查我国植筋技术发展历史分析, 这个15d来自于国外进口植筋用结构胶使用说明书上的要求, 但被忽略的是这个要求是构造性钢筋的植筋深度.DBJ/T50-032-2004参编专家根据重庆市建筑科学研究院和重庆建筑年夜学资料系的一些相关实验, 认为采纳热轧带肋钢筋植筋, 最小植筋深度15d能满足设计要求, 所以在该规程第4.2.1条规定：构造要求最小植筋深度为15d.在混凝土基材强度品级、钢筋级别、植筋胶种类完全相同的条件下, 依照钢筋直径统一倍数确定植筋深度, 在0.9Asfyk拉拔力作用下, 较年夜直径的钢筋将较先被拔出, 反应出植筋锚固段钢筋概况积与钢筋断面积其实不是理想的线性关系, 瑞士联邦技术学院的Marti教授根据该实验得出, 胶粘剂与钢筋之间粘合概况所接受的力随植筋长度类似线性增长, 但仅是随钢筋直径的平方根增长.所以植筋深度统一规定成一个固定的钢筋直径倍数是不科学的！GB50367－2006第12.2.3条规定了植筋的基本锚固深度ls计算公式：式中aspt—为防止混凝土劈裂引用的计算系数；d—植筋公称直径；fbd—植筋用胶粘剂的粘结强度设计值,对构造性钢筋的植筋深度, GB50367－2006第12.2.3条根据钢筋的受力性质分歧, 规定了受拉钢筋最小锚固长度lmin=max｛0.6ls；10d；100mm｝；受压钢筋最小锚固长度lmin= max｛0.3ls；10d；100mm｝.这里可以看出, 规范严谨地把构造性植筋的锚固深度交给了设计者, 比DBJ/T50-032-2004的规定要合理一些, 同时防止那些植筋公司或胶粘剂厂家的误导.四植筋胶粘剂该方案中要求悬挑梁上部钢筋胶粘剂采纳喜利得结构胶, 其他部位钢筋胶粘剂采纳国产A级胶.GB50367－2006第12.1.5条规定：植筋用的胶粘剂必需采纳改性环氧类或改性乙烯基酯类（包括改性氨基甲酸酯）的胶粘剂,当植筋的直径年夜于22mm时, 应采纳A级胶.喜利得结构胶是总部位于欧洲列支敦士登的喜利得集团生产的胶粘剂产物, “喜利得”只是一个品牌, 其系列产物中有符合A级标准的结构胶, 也有符合B级标准的结构胶.该工程悬挑梁上部有直径25mm主筋, 如果使用符合B级胶标准的喜利得结构胶植筋显然不满足GB50367－2006的规定, A级结构胶性能良好, 但价格较高.该工程中除挑梁上部钢筋以外的其他部位植筋有12根直径22mm钢筋、116根直径18mm钢筋、366根直径8mm 钢筋, 这些小直径钢筋使用经得起检验的B级胶是许可的, 采纳A级胶无疑是一种浪费.五、检测抽检时间和频率分歧的胶粘剂固化时间是纷歧样的, 固化时间太短的胶粘剂强度增长快、脆性年夜；固化时间太长的胶粘剂强度增长慢、耐久性差.在制定胶粘剂检验合格指标时, 均是以胶粘剂产物使用说明书标示的固化期为准所取得的试验结果为依据确定的；因此, 对实际工程中胶粘的锚固件, 其检验日期也应以此为准, 才华如实反映其胶粘质量状况.倘若时间拖久了, 将会使原本固化不良的胶粘剂, 其强度有所增长, 甚至能到达合格要求, 但其实不能改善其平安性和耐久性能.GB50367－2006附录N第2.5条规定应在胶粘剂到达其产物说明书标示的固化时间确当天进行.本文列举方案中规定了2个时间限定要求：钢筋植入后7日内严禁受到震动和干扰, 10日后进行现场抗拔抽检, 看似合理, 实际上是以为了保证钢筋免受扰动为借口, 拖延了抗拔检验的时间.JGJ145-2004附录A第2.2条规定所植钢筋应按同规格、同型号、基秘闻同部位组成一个检验批, 抽取数量按每批总数的1‰计算, 且很多于3 根.DBJ/T50-032-2004第6.0.4条规定：植筋锚固承载力的现场验收检验按同一施工条件下同规格钢筋数量的1%进行抽检, 但不应少于3根.以上两套标准的检测方式均采纳“非破损检验”, 但抽检频率却相差九倍.依照1%进行抽检不单比依照1‰进行抽检的检测费用高, 而且还容易流露植筋工程的施工质量问题, 很多施工单元在工程实践中就以两套规范均为现行标准为由, 依照1‰进行抽检, 甚至有些工程抽检频率比1‰还低很多.事实上, JGJ145-2004和DBJ/T50-032-2004规定采纳的非破损检验检测出劣质产物或不良施工质量的能力很低, 如果抽检数量不够, 很难防止分歧格的锚固工程蒙混过关.在讨论植筋工程的抽检数量之前, 我们应该先明确抽样检测的方式.植筋抗拔承载力现场检验分为非破损检验和破坏性检验.经非破损检验合格的植筋锚固件（包括混凝土基材）在整过检验过程中均未遭受损坏, 检测过后还可以保证锚固件在结构中正常使用；破坏性检验后的锚固件（包括经破坏性检验判定合格的锚固件）已经在检验过程中被破坏, 不能再用于结构构件中.由于破坏性检验完整地模拟了构件中锚固件的破坏过程, 能够充沛展现被检测锚固件的工作性能, 所以其检测出劣质产物或不良施工质量的能力较高, GB50367－2006附录N第1.4条规定重要结构构件、悬挑结构构件应采纳破坏性检验方法对锚固质量进行检验；第2.2条规定破坏性检测的抽样取每一验收批锚固件总数的1‰, 且很多于5件进行检验, 若植筋总数未几余100件时, 可仅抽取3件进行检验；第 2.3条规定：重要结构构件应抽取每一验收批锚固件总数的3%且很多于5件进行非破损检测, 一般结构构件应抽取每一验收批锚固件总数的1%且很多于3件进行非破损检测；第 2.4条规定当分歧行业标准的抽样规则与该规范纷歧致时, 对承重结构加固工程的锚固质量检测, 必需按该规范的规定执行.所以本文列举的方案对现场抗拔力检测的抽检频率规定不符合规范要求.六、植筋检测抗拔力确定本文列举方案中针对使用Ⅰ、Ⅱ、Ⅲ级钢筋植筋提出抗拔力分别不能小于210MPa、300MPa、360MPa的要求.抗拔力的基本单元是“N”, 而1MPa= 1N/mm2, “N”与“N/mm2”之间用“≥”是无法做比力的！后经笔者与该方案编制者通过沟通, 才明确了拟定者本意是：抗拔力≥钢筋设计强度×钢筋断面积.我曾调查过重庆好几家检测单元的工作人员, 其中包括行政主管部份下属的检测中心工作人员, 还调查过一些施工单元和专业植筋机构的工作人员, 得出一个结论：目前有相当一部份工程人员认为, 植筋抗拔检测的基本要求应该是“抗拔力≥钢筋设计强度×钢筋断面积”.根据DBJ/T50-032-2004附录C第3.2条“检验荷载最小值为钢筋受拉承载力设计值的 1.2倍”的规定, 有的工程人员认为：植筋抗拔检测的基本要求应该是“抗拔力≥钢筋设计强度×钢筋断面积×1.2”. “抗拔力≥钢筋设计强度×钢筋断面积×1.2”看起来符合DBJ/T50-032-2004附录C第3.2条规定了, 但我们应认识到DBJ/T50-032-2004自己其实不很严谨：其附录C 第 3.2条不应该规定“检验荷载最小值”为几多, 而应该规定“检验荷载”为几多.为什么呢？DBJ/T50-032-2004附录C第1.2条规定：植筋锚固承载力现场验收检测应为非破损检验, 检测所植钢筋在正常使用状态下的锚固性能, 其抗拔承载力应到达检验荷载要求.这条规定有两个处所值得注意, 那就是使抗拔承载力“到达”检验荷载, 在不“破损”所植钢筋的条件下,检测所植钢筋在正常使用状态下的锚固性能, 如果让抗拔承载力“超越”检验荷载怎么能保证所植钢筋不被“破损”? 这样一来, 有的工程人员认为应该“抗拔力=钢筋设计强度×钢筋断面积×1.2”才是正确的.然而“抗拔力=钢筋设计强度×钢筋断面积×1.2”是否恰当呢？《混凝土结构设计规范》GB50010-2002第11.2.3条规定一、二级抗震品级结构钢筋的屈服强度实测值与强度标准值的比值不应年夜于1.3.如果Ⅲ级螺纹钢的屈服强度实测值为430 MPa, 未超越强度标准值的 1.3倍, 应该可以用于一、二级抗震品级结构, 如果所植钢筋抗拔应力拉到设计强度360MPa的1.2陪即432 MPa, 使“抗拔力=432 MPa×钢筋断面积”, 钢筋就可能屈服却又不被拉断, 也就是说钢筋已经被破坏了, 并未到达“非破损检验”目的, 这也是DBJ/T50-032-2004不够严谨的处所.JGJ145-2004附录A第4.3条规定非破损检验, 荷载检验值应取0.9Asfyk 及0.8 Rk ,c N 计算之较小值.Rk ,c N 为非钢材破坏承载力标准值, 它反映了“非破损检验”还应保证不破坏混凝土基体.笔者认为JGJ145-2004“非破损检验”方式的检验荷载规定, 其先进合理性高于GB50367－2006“非破损检验”方式的检验荷载规定.七、结语牵涉到植筋技术的现行国家规范、行业标准、处所规程对植筋技术的要求不尽统一, 招致了个别工程人员对植筋技术的认识和掌握不够全面, 使他们在实际工作中容易造成非故意的毛病, 同时为那些被利益驱使的工程人员断章取义地蒙骗相关工程人员提供了机会, 本文通过整理现行国家规范、行业标准、处所规程有关植筋技术的部份规定, 分析某实际植筋工程施工方案中不够全面或不够恰当的技术要求, 以望到达纠正植筋工程管理中非规范行为之目的.。
