2020高考物理计算题专练10电磁感应与电路(解析版)-备战2020高考物理满分卷题型专练

电磁感应综合问题1.掌握应用动量定理处理电磁感应问题的思路。

2.掌握应用动量守恒定律处理电磁感应问题的方法。

3.熟练应用楞次定律与法拉第电磁感应定律解决问题。

4.会分析电磁感应中的图像问题。

5.会分析电磁感应中的动力学与能量问题。

电磁感应中的动力学与能量问题1(2024·河北·模拟预测)如图甲所示，水平粗糙导轨左侧接有定值电阻R =3Ω，导轨处于垂直纸面向外的匀强磁场中，磁感应强度B =1T ，导轨间距L =1m 。

一质量m =1kg ，阻值r =1Ω的金属棒在水平向右拉力F 作用下由静止开始从CD 处运动，金属棒与导轨间动摩擦因数μ=0.25，金属棒的v -x 图像如图乙所示，取g =10m/s 2，求：(1)x =1m 时，安培力的大小；(2)从起点到发生x =1m 位移的过程中，金属棒产生的焦耳热；(3)从起点到发生x =1m 位移的过程中，拉力F 做的功。

【答案】(1)0.5N ；(2)116J ；(3)4.75J 【详解】(1)由图乙可知，x =1m 时，v =2m/s ，回路中电流为I =E R +r =BLv R +r=0.5A安培力的大小为F 安=IBL =0.5N (2)由图乙可得v =2x金属棒受到的安培力为F A =IBL =B 2L 2v R +r=x2(N )回路中产生的焦耳热等于克服安培力做的功，从起点到发生x =1m 位移的过程中，回路中产生的焦耳热为Q =W 安=F A x =0+0.52×1J =0.25J金属棒产生的焦耳热为Q 棒=r R +rQ =116J(3)从起点到发生x =1m 位移的过程中，根据动能定理有W F -W 安-μmgx =12mv 2解得拉力F 做的功为W F =4.75J1．电磁感应综合问题的解题思路2．求解焦耳热Q 的三种方法(1)焦耳定律：Q =I 2Rt ，适用于电流恒定的情况；(2)功能关系：Q =W 克安(W 克安为克服安培力做的功)；(3)能量转化：Q =ΔE (其他能的减少量)。

2020年高考物理《电磁学综合计算题》专题训练1.如图所示，一对加有恒定电压的平行金属极板竖直放置，板长、板间距均为d .在右极板的中央有个小孔P ，小孔右边半径为R 的圆形区域内存在方向垂直纸面向里的匀强磁场，区域边界刚好与右极板在小孔P 处相切．一排宽度也为d 的带负电粒子以速度v 0竖直向上同时进入两极板间后，只有一个粒子通过小孔P 进入磁场，其余全部打在右极板上，且最后一个到达极板的粒子刚好打在右极板的上边缘．已知这排粒子中每个粒子的质量均为m 、带电荷量大小均为q ，磁场的磁感应强度大小为2mv 0qR，不计粒子的重力及粒子间的相互作用力．求：(1)板间的电压大小U ；(2)通过小孔P 的粒子离开磁场时到右极板的距离L ； (3)通过小孔P 的粒子在电场和磁场中运动的总时间t 总．【解析】 (1)依题意，从左极板下边缘射入的粒子恰好打在右极板的上边缘 在竖直方向上有t ＝d v 0在水平方向上有a ＝qE m ＝qU md ，d ＝12at 2联立解得U ＝2mv 2q.(2)从小孔P 射入磁场的粒子，在电场中的运动时间t 1＝d2v 0经过小孔P 时，水平分速度v 1＝at 1＝v 0进入磁场时的速度大小v ＝v 20＋v 21＝2v 0，速度方向与右极板的夹角θ＝π4设粒子在磁场中做匀速圆周运动后从Q 点离开磁场，其轨迹如图所示，轨迹圆心在O ′点，则qvB ＝m v 2r ，得r ＝mv qB ＝2mv 0qB＝R 由几何关系可知粒子射出磁场时的速度方向竖直向下，由图知L ＝r ＋r cos θ＝(1＋22)R . (3)从小孔P 飞出的粒子在磁场中偏转的角度α＝3π4，粒子在磁场中运动的时间t 2＝3π42π·2πr v ＝32πR 8v 0通过小孔P 的粒子在电场和磁场中运动的总时间t 总＝t 1＋t 2＝d 2v 0＋32πR8v 0. 【答案】 (1)U ＝2mv 20q (2)(1＋22)R (3)d 2v 0＋32πR8v 02．如下图甲所示，一边长L ＝0.5 m ，质量m ＝0.5 kg 的正方形金属线框，放在光滑绝缘的水平面上，整个装置处在方向竖直向下、磁感应强度B ＝0.8 T 的匀强磁场中．金属线框的一个边与磁场的边界MN 重合，在水平拉力作用下由静止开始向右运动，经过t ＝0.5 s 线框被拉出磁场．测得金属线框中的电流I 随时间变化的图象如图乙所示，在金属线框被拉出磁场的过程中．(1)求通过线框导线截面的电量及该金属框的电阻； (2)写出水平力F 随时间t 变化的表达式；(3)若已知在拉出金属框的过程中水平拉力做功1.10 J ，求此过程中线框产生的焦耳热． 【解析】(1)根据题图乙知，在t ＝0.5 s 时间内通过金属框的平均电流I ＝0.50 A ，于是通过金属框的电量q ＝I t ＝0.25 C.由平均感应电动势E ＝BL 2t ，平均电流I ＝E R ，通过金属框的电量q ＝I t ，得q ＝BL 2R ，于是金属框的电阻R ＝BL 2q＝0.80 Ω.(2)由题图乙知金属框中感应电流线性增大，说明金属框运动速度线性增加，即金属框被匀加速拉出磁场．又知金属框在t ＝0.5 s 时间内运动距离L ＝0.5 m ，由L ＝12at 2得加速度a ＝2L t2＝4 m/s 2.由图乙知金属框中感应电流随时间变化规律为I ＝kt ，其中比例系数k ＝2.0 A/s.于是安培力F A 随时间t 变化规律为F A ＝BIL ＝kBLt由牛顿运动定律得F －F A ＝ma ，所以水平拉力F ＝F A ＋ma ＝ma ＋kBLt代入数据得水平拉力随时间变化规律为F ＝2＋0.8t (单位为“N”)(3)根据运动情况知金属框离开磁场时的速度v ＝2aL ＝2 m/s.由能量守恒知，此过程中金属框产生的焦耳热Q ＝W F －12mv 2＝0.1 J.【答案】(1)0.25 C 0.80 Ω (2)F ＝2＋0.8t (单位为“N”) (3)0.1 J3.如图所示，A 、B 间存在与竖直方向成45°角斜向上的匀强电场E 1，B 、C 间存在竖直向上的匀强电场E 2，A 、B 的间距为1.25 m ，B 、C 的间距为3 m ，C 为荧光屏．一质量m ＝1.0×10－3kg ，电荷量q ＝＋1.0×10－2C 的带电粒子由a 点静止释放，恰好沿水平方向经过b 点到达荧光屏上的O 点．若在B 、C 间再加方向垂直于纸面向外且大小B ＝0.1 T 的匀强磁场，粒子经b 点偏转到达荧光屏的O ′点(图中未画出)．g 取10 m/s 2.求：(1)E 1的大小；(2)加上磁场后，粒子由b 点到O ′点电势能的变化量及偏转角度．【解析】(1)粒子在A 、B 间做匀加速直线运动，竖直方向受力平衡，则有qE 1cos 45°－mg ＝0 ①解得E 1＝ 2 N/C ＝1.4 N/C(2)粒子从a 到b 的过程中，由动能定理得：qE 1d AB sin 45°＝12mv 2b②解得v b ＝5 m/s加磁场前粒子在B 、C 间做匀速直线运动，则有：qE 2＝mg ③加磁场后粒子在B 、C 间做匀速圆周运动，如图所示：由牛顿第二定律得：qv b B ＝m v 2bR④解得：R ＝5 m由几何关系得：R 2＝d 2BC ＋(R －y )2⑤解得：y ＝1.0 m粒子在B 、C 间运动时电场力做的功为：W ＝－qE 2y ＝－mgy ＝－1.0×10－2 J⑥由功能关系知，粒子的电势能增加了1.0×10－2J 设偏转角度为θ，则sin θ＝d BCR＝0.6 ⑦解得：θ＝37°【答案】 (1)1.4 N/C (2)1.0×10－2J 37°4．控制带电粒子的运动在现代科学实验、生产生活、仪器电器等方面有广泛的应用．现有这样一个简化模型：如图所示，y 轴左、右两边均存在方向垂直纸面向里的匀强磁场，右边磁场的磁感应强度始终为左边的2倍．在坐标原点O 处，一个电荷量为＋q 、质量为m 的粒子a ，在t ＝0时以大小为v 0的初速度沿x 轴正方向射出，另一与a 相同的粒子b 某时刻也从原点O 以大小为v 0的初速度沿x 轴负方向射出．不计粒子重力及粒子间的相互作用，粒子相遇时互不影响．(1)若a 粒子能经过坐标为(32l ，12l )的P 点，求y 轴右边磁场的磁感应强度B 1； (2)为使粒子a 、b 能在y 轴上Q (0，－l 0)点相遇，求y 轴右边磁场的磁感应强度的最小值B 2；(3)若y 轴右边磁场的磁感应强度为B 0，求粒子a 、b 在运动过程中可能相遇的坐标值． 【解析】(1)设a 粒子在y 轴右侧运动的半径为R 1，由几何关系有(R 1－12l )2＋(32l )2＝R 21甲由于B 1qv 0＝m v 20R 1解得B 1＝mv 0ql(2)B 2最小，说明Q 点是a 、b 粒子在y 轴上第一次相遇的点，由图乙可知，a 、b 粒子同时从O 点出发，且粒子在y 轴右侧运动的圆周运动半径乙R 2＝l 02又B 2qv 0＝m v 20R 2解得B 2＝2mv 0ql 0(3)由图丙可见，只有在两轨迹相交或相切的那些点， 才有相遇的可能性，所以有y 轴上的相切点和 y 轴左侧的相交点．经分析可知，只要a 、b 粒子从O 点出发的时间差满足一定的条件，这些相交或相切的点均能相遇．丙粒子在y 轴右侧的运动半径r 1＝mv 0B 0q 粒子在y 轴左侧的运动半径r 2＝2mv 0B 0q①y 轴上的相切点坐标为 [0，－2kmv 0B 0q](k ＝1,2,3，…)②y 轴左侧的相交点相遇 由丙图可知，OA ＝AC ＝OC ＝r 2 可得x A ＝－r 2sin 60°＝－3mv 0B 0qy A ＝－r 2cos 60°＝－mv 0B 0qy 轴左侧的相遇点的坐标[－3mv 0B 0q，－(2n －1)mv 0B 0q](n ＝1,2,3，…)【答案】(1)mv 0ql (2)2mv 0ql 0(3)[0，－2kmv 0B 0q](k ＝1,2,3…)和[－3mv 0B 0q，－(2n －1)mv 0B 0q](n ＝1,2,3，…)5.某课外探究小组的同学们利用学校实验室内的绝缘材料自制了一条细导轨OABCDP(如图所示)，其中OAB 段和DP 段为粗糙的水平导轨，B 点和D 点在同一水平面上但不重合，P端离沙地的高度h ＝0.8 m ；BCD 段为圆环形导轨，半径R ＝0.5 m ，其中BC 段光滑、CD 段很粗糙．将一个中心有孔的钢球(孔径略大于细导轨直径)套在导轨端点O 处，钢球的带电荷量q ＝＋3.7×10－4C ，质量m ＝0.2 kg .某次实验中，在导轨OA 段加上水平向右的、场强E ＝1×104V /m 的匀强电场时，钢球即开始沿导轨运动，经过C 点时速度为3 m /s ，最终恰好停在P 点．已知AB 段长L 1＝1.0 m ，DP 段长L 2＝1.0 m ，钢球与水平导轨间的动摩擦因数均为μ＝0.2.(1)求钢球经过C 点时对导轨的弹力； (2)求OA 段导轨的长度d ；(3)为了让钢球从导轨右端抛出，并且落在沙地上的位置最远，需在P 端截去多长的一段水平导轨？钢球落在沙地上的最远位置与D 点的水平距离多大？【解析】(1)在C 点，设导轨对钢球的弹力方向为竖直向下， 则F N ＋mg ＝m v 2CR代入数据解得F N ＝1.6 N由牛顿第三定律知，钢球对导轨的弹力也为1.6 N ，方向竖直向上 (2)O→C 过程，qEd －μmg(d＋L 1)－mg·2R＝12mv 2C代入数据可解得d ＝1 m(3)设导轨右端截去长度为x ，滑块离开导轨平抛时的初速度为v 0，落在沙地上的位置与D 点的水平距离为s ，则v 20＝2μgx，h ＝12gt 2，s ＝(L 2－x)＋v 0t由以上各式代入数据可得s ＝1－x ＋0.8x当x ＝0.4，即x ＝0.16 m 时，s 有最大值s m ＝1.16 m .【答案】(1)1.6 N ，方向竖直向上 (2)1 m (3)0.16 m 1.16 m6.如图所示，两根足够长且平行的光滑金属导轨所在平面与水平面成α＝53°角，导轨间接一阻值为3 Ω的电阻R ，导轨电阻忽略不计．在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁场区域的宽度为d ＝0.5 m ．导体棒a 的质量为m 1＝0.1 kg 、电阻为R 1＝6 Ω；导体棒b 的质量为m 2＝0.2 kg 、电阻为R 2＝3 Ω，它们分别垂直导轨放置并始终与导轨接触良好．现从图中的M 、N 处同时将a 、b 由静止释放，运动过程中它们都能匀速穿过磁场区域，且当a 刚出磁场时b 正好进入磁场．(sin 53°＝0.8，cos 53°＝0.6，g 取10 m/s 2，a 、b 电流间的相互作用不计)，求：(1)在b 穿越磁场的过程中a 、b 两导体棒上产生的热量之比； (2)在a 、b 两导体棒穿过磁场区域的整个过程中，装置上产生的热量； (3)M 、N 两点之间的距离．【解析】(1)由焦耳定律得，Q ＝I 2Rt ，得Q 1Q 2＝I 21R 1t I 22R 2t， 又根据串并联关系得，I 1＝13I 2，解得：Q 1Q 2＝29(2)设整个过程中装置上产生的热量为Q 由Q ＝m 1g sin α·d ＋m 2g sin α·d ，可解得Q ＝1.2 J(3)设a 进入磁场的速度大小为v 1，此时电路中的总电阻R 总1＝(6＋3×33＋3) Ω＝7.5 Ω由m 1g sin α＝B 2L 2v 1R 总1和m 2g sin α＝B 2L 2v 2R 总2，可得 v 1v 2＝m 1R 总1m 2R 总2＝34又由v 2＝v 1＋a d v 1，得v 2＝v 1＋8×0.5v 1由上述两式可得v 21＝12(m/s)2，v 22＝169v 21M 、N 两点之间的距离Δs ＝v 222a －v 212a ＝712m【答案】(1)29 (2)1.2 J (3)712m7.如图所示，两间距为l 的足够长的光滑平行金属导轨固定在绝缘水平面上，整个空间存在竖直向下的磁场，虚线将磁场分成两部分，虚线左、右两侧的磁感应强度大小分别为B 1、B 2，且B 1＝2B 2.两质量均为m 的导体棒甲、乙垂直导轨静止地放在虚线的左侧，导体棒甲、乙的阻值分别为R 1、R 2.现给导体棒甲一水平向右的冲量I ，两导体棒开始运动，整个过程中两导体棒始终与导轨垂直且接触良好，两导轨的电阻可忽略不计．(1)求导体棒甲开始运动时电路中的电流．(2)如果导体棒乙运动到虚线前达到稳定状态，求导体棒乙稳定时的速度大小． (3)导体棒乙越过虚线后，经过一段时间再次达到稳定状态，假设此时导体棒甲刚好运动到虚线．求导体棒乙从越过虚线到再次稳定的过程中，整个电路产生的焦耳热．【解析】(1)设导体棒甲得到冲量I 时的速度为v 0，导体棒甲产生的感应电动势为E ，回路中的电流为i ，则由动量定理得I ＝mv 0由法拉第电磁感应定律得E ＝B 1lv 0 由闭合电路欧姆定律得i ＝ER 1＋R 2， 联立得i ＝B 1lI(R 1＋R 2)m.(2)导体棒甲和导体棒乙在虚线左侧磁场中运动过程中所受安培力大小相等、方向相反，二者组成的系统所受的合力为零，故两导体棒组成的系统动量守恒．导体棒甲和导体棒乙在虚线左侧达到稳定时两导体棒速度相等，导体棒乙速度达到最大，假设最大速度为v m ，此时根据动量守恒定律有mv 0＝2mv m ，解得v m ＝I 2m.(3)导体棒乙刚进入虚线右侧的磁场中时，设导体棒甲产生的感应电动势为E 1，导体棒乙产生的感应电动势为E 2，则由法拉第电磁感应定律得E 1＝B 1lv m 、E 2＝B 2lv m又B 1＝2B 2，所以E 1＝2E 2导体棒乙越过虚线后，回路中立即产生感应电流，在安培力作用下导体棒甲做减速运动，导体棒乙做加速运动，直至两棒产生的感应电动势大小相等时，二者做匀速运动．此时设导体棒甲的速度为v a ，导体棒乙的速度为v b ，这一过程所用的时间为t.此时有B 1lv a ＝B 2lv b解得v b ＝2v a设在t 时间内通过导体棒甲、乙的电流的平均值为I －，以水平向右为正方向．对导体棒甲，根据动量定理有，－B 1I －lt ＝mv a －mv m 对导体棒乙，根据动量定理有，B 2I －lt ＝mv b －mv m 联立解得v a ＝35v m ，v b ＝65v m设导体棒乙越过虚线后，整个电路中产生的焦耳热为Q ，根据能量守恒定律有 Q ＝2×12mv 2m －12mv 2a －12mv 2b联立得Q ＝I 240m.【答案】(1)B 1lI (R 1＋R 2)m (2)I 2m (3)I240m8.如图所示，以O 为圆心、半径为R 的圆形区域内存在垂直圆面向里、磁感应强度为B 的匀强磁场，一粒子源位于圆周上的M 点，可向磁场区域内垂直磁场沿各个方向发射质量为m 、电荷量为－q 的粒子，不计粒子重力，N 为圆周上另一点，半径OM 和ON 间的夹角为θ，且满足tan θ2＝0.5.(1)若某一粒子以速率v 1＝qBRm，沿与MO 成60°角斜向上方射入磁场，求此粒子在磁场中运动的时间；(2)若某一粒子以速率v 2，沿MO 方向射入磁场，恰能从N 点离开磁场，求此粒子的速率v 2；(3)若由M 点射入磁场各个方向的所有粒子速率均为v 2，求磁场中有粒子通过的区域面积．【解析】(1)粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，设轨迹半径为r 1，由牛顿第二定律可得qv 1B ＝mv 21r 1解得：r 1＝mv 1qB＝R 粒子沿与MO 成60°角方向射入磁场，设粒子从区域边界P 射出，其运动轨迹如图甲所示．由图中几何关系可知粒子轨迹所对应的圆心角为α＝150°甲方法1：故粒子在磁场中的运动时间t ＝αr 1v 1＝mαqB ＝5m π6qB方法2：粒子运动周期T ＝2πm Bq粒子在磁场中的运动时间t ＝150°360°T 得t ＝5m π6qB(2)粒子以速率v 2沿MO 方向射入磁场，在磁场中做匀速圆周运动，恰好从N 点离开磁场，其运动轨迹如图乙，设粒子轨迹半径为r 2 ，由图中几何关系可得：r 2＝R tan θ2＝12R乙由牛顿第二定律可得qv 2B ＝mv 22r 2解得粒子的速度v 2＝qBr 2m ＝qBR 2m(3)粒子沿各个方向以v 2进入磁场做匀速圆周运动时的轨迹半径都为r 2，且不变．由图丙可知，粒子在磁场中通过的面积S 等于以O 3为圆心的扇形MO 3O 的面积S 1、以M 为圆心的扇形MOQ 的面积S 2和以O 点为圆心的圆弧MQ 与直线MQ 围成的面积S 3之和．丙S 1＝12π(R 2)2＝πR 28 S 2＝16πR 2S 3＝16πR 2－12×R ×R 2tan 60°＝16πR 2－34R 2 则S ＝1124πR 2－34R 2. 【答案】见解析9.如图所示，间距为L 的平行且足够长的光滑导轨由两部分组成：倾斜部分与水平部分平滑相连，倾角为θ，在倾斜导轨顶端连接一阻值为r 的定值电阻．质量为m 、电阻也为r 的金属杆MN 垂直导轨跨放在导轨上，在倾斜导轨区域加一垂直导轨平面向下、磁感应强度大小为B 的匀强磁场；在水平导轨区域加另一垂直导轨平面向下、磁感应强度大小也为B 的匀强磁场．闭合开关S ，让金属杆MN 从图示位置由静止释放，已知金属杆运动到水平导轨前，已达到最大速度，不计导轨电阻且金属杆始终与导轨接触良好，重力加速度为g .求：(1)金属杆MN 在倾斜导轨上滑行的最大速率v m ；(2)金属杆MN 在倾斜导轨上运动，速度未达到最大速度v m 前，当流经定值电阻的电流从零增大到I 0的过程中，通过定值电阻的电荷量为q ，求这段时间内在定值电阻上产生的焦耳热Q ；(3)金属杆MN 在水平导轨上滑行的最大距离x m .【解析】(1)金属杆MN 在倾斜导轨上滑行的速度最大时，其受到的合力为零，对其受力分析，可得：mg sin θ－BIL ＝0根据欧姆定律可得：I ＝BLv m 2r解得：v m ＝2mgr sin θB 2L2 (2)设在这段时间内，金属杆运动的位移为x ，由电流的定义可得：q ＝I Δt根据法拉第电磁感应定律、欧姆定律得：I ＝B ΔS 2r Δt ＝BLx 2r Δt解得：x ＝2qr BL设电流为I 0时金属杆的速度为v 0，根据法拉第电磁感应定律、欧姆定律，可得：I 0＝BLv 02r此过程中，电路产生的总焦耳热为Q 总，由功能关系可得：mgx sin θ＝Q 总＋12mv 20 定值电阻产生的焦耳热Q ＝12Q 总 解得：Q ＝mgqr sin θBL －mI 20r 2B 2L 2 (3)由牛顿第二定律得：BIL ＝ma由法拉第电磁感应定律、欧姆定律可得：I ＝BLv 2r可得：B 2L 22r v ＝m Δv ΔtB 2L 22rv Δt ＝m Δv ， 即B 2L 22rx m ＝mv m 得：x m ＝4m 2gr 2sin θB 4L 4 【答案】(1)2mgr sin θB 2L 2 (2)mgqr sin θBL －mI 20r 2B 2L 2 (3)4m 2gr 2sin θB 4L 4 10.如图所示，半径为L 1＝2 m 的金属圆环内上、下半圆各有垂直圆环平面的有界匀强磁场，磁感应强度大小均为B 1＝10πT ．长度也为L 1、电阻为R 的金属杆ab ，一端处于圆环中心，另一端恰好搭接在金属环上，绕着a 端沿逆时针方向匀速转动，角速度为ω＝π10rad/s.通过导线将金属杆的a 端和金属环连接到图示的电路中(连接a 端的导线与圆环不接触，图中的定值电阻R 1＝R ，滑片P 位于R 2的正中央，R 2的总阻值为4R )，图中的平行板长度为L 2＝2 m ，宽度为d ＝2 m ．图示位置为计时起点，在平行板左边缘中央处刚好有一带电粒子以初速度v 0＝0.5 m/s 向右运动，并恰好能从平行板的右边缘飞出，之后进入到有界匀强磁场中，其磁感应强度大小为B 2，左边界为图中的虚线位置，右侧及上下范围均足够大．(忽略金属杆与圆环的接触电阻、圆环电阻及导线电阻，忽略电容器的充放电时间，忽略带电粒子在磁场中运动时的电磁辐射的影响，不计平行金属板两端的边缘效应及带电粒子的重力和空气阻力)求：(1)在0～4 s 内，平行板间的电势差U MN ；(2)带电粒子飞出电场时的速度；(3)在上述前提下若粒子离开磁场后不会第二次进入电场，则磁感应强度B 2应满足的条件．【解析】(1)金属杆产生的感应电动势恒为E ＝12B 1L 21ω＝2 V由串并联电路的连接特点知： E ＝I ·4R,U 0＝I ·2R ＝E 2＝1 V, T 1＝2πω＝20 s 由右手定则知：在0～4 s 时间内，金属杆ab 中的电流方向为b →a ，则φa ＞φb ， 则在0～4 s 时间内，φM ＜φN ，U MN ＝－1 V(2)粒子在平行板电容器内做类平抛运动，在0～T 12时间内，水平方向L 2＝v 0·t 1，得t 1＝L 2v 0＝4 s ＜ T 12 竖直方向d 2＝12v y t 1 解得：v y ＝0.5 m/s则粒子飞出电场时的速度大小v ＝v 20＋v 2y ＝22m/s tan θ＝v yv 0＝1，所以该速度与水平方向的夹角 θ＝45° (3)粒子在匀强磁场中做匀速圆周运动，由B 2qv ＝m v 2r， 得r ＝mv B 2q由几何关系及粒子在磁场中运动的对称性可知：2r ＞d 时离开磁场后不会第二次进入电场粒子在平行板中加速得：v y ＝at 1 ,又a ＝Eq m ，E ＝U NM d 解得：qm ＝0.25 C/kg,综合得 B 2＜2mv dq ＝2×42×22T ＝2 T 【答案】(1)－1 V (2)22m/s 与水平方向的夹角 θ＝45° (3)B 2＜ 2 T 11.华裔科学家丁肇中负责的AMS 项目，是通过“太空粒子探测器”探测高能宇宙射线粒子，寻找反物质。

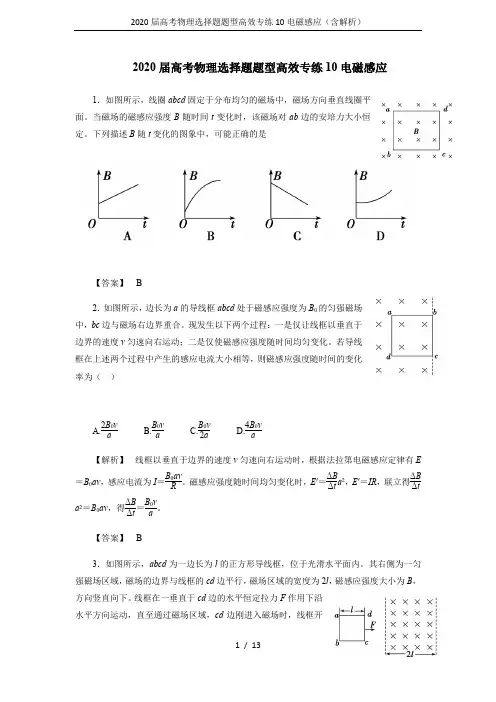

2020届高考物理选择题题型高效专练10电磁感应1．如图所示，线圈abcd 固定于分布均匀的磁场中，磁场方向垂直线圈平面。

当磁场的磁感应强度B 随时间t 变化时，该磁场对ab 边的安培力大小恒定。

下列描述B 随t 变化的图象中，可能正确的是【答案】 B2．如图所示，边长为a 的导线框abcd 处于磁感应强度为B 0的匀强磁场中，bc 边与磁场右边界重合。

现发生以下两个过程：一是仅让线框以垂直于边界的速度v 匀速向右运动；二是仅使磁感应强度随时间均匀变化。

若导线框在上述两个过程中产生的感应电流大小相等，则磁感应强度随时间的变化率为（ ）A.2B 0v aB.B 0v aC.B 0v 2aD.4B 0v a【解析】 线框以垂直于边界的速度v 匀速向右运动时，根据法拉第电磁感应定律有E＝B 0av ，感应电流为I ＝B 0av R 。

磁感应强度随时间均匀变化时，E ′＝ΔB Δt a 2，E ′＝IR ，联立得ΔB Δta 2＝B 0av ，得ΔB Δt ＝B 0v a。

【答案】 B3．如图所示，abcd 为一边长为l 的正方形导线框，位于光滑水平面内。

其右侧为一匀强磁场区域，磁场的边界与线框的cd 边平行，磁场区域的宽度为2l ，磁感应强度大小为B ，方向竖直向下。

线框在一垂直于cd 边的水平恒定拉力F 作用下沿水平方向运动，直至通过磁场区域，cd 边刚进入磁场时，线框开始匀速运动。

设逆时针方向为电流正方向，则导线框从刚进入磁场到完全离开磁场的过程中，a 、b 两端的电压U ab 及导线框中的电流i 随cd 边的位移x (以dc 边在磁场左边界时位移为0，以水平向右为位移正方向)变化的图线可能是【解析】 线框在cd 边刚进入磁场时做匀速直线运动，感应电动势E ＝BLv 恒定，线框中的电流大小恒定，方向沿逆时针方向，a 、b 两端的电压U ab ＝ BLv 4；线框完全进入磁场时开始做匀加速运动，线框中感应电流为零，但a 、b 两端的电压U ab ＝ BLv 不断增大，U ab 与位移x 不是线性关系，选项A 、B 错误；线框cd 边出磁场后，线框做减速运动，加速度逐渐减小，线框刚好完全离开磁场时，速度大于或等于匀速运动时的速度，不可能为零，故此时电流也不可能为零，选项C 正确、D 错误。

2020高考物理精品习题：电磁感应（全套含解析）高中物理第I 课时 电磁感应现象？楞次定律1如图12- 1 — 9所示，在同一平面内有四根彼此绝缘的直导线，分不通有大小相同 如图的电流，要使由四根直导线所围成的面积内的磁通量增加，那么应切断哪一根导 的电流〔〕A 、切断i i ;B 、切断i 2；C 、切断i 3；D 、切断i 4.【解析】i 1产生的的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向里; 围的面积内的磁感应强度的方向垂直纸面向里；i 3产生的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向里；i 4产生的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向外；因此四根导线产生的 磁场叠加后在导线所围的面积内的磁场方向向里•故要使由四根直导线所围成的面积内的磁通量增加，只 要将磁场方向相反的i 4去除就能够了. 【答案】D2、磁悬浮列车是在车辆底部安装电磁铁，在轨道两旁铺设一系列的铝环•当列车运行时，电磁铁产生的 磁场相对铝环运动，列车凌空浮起，使车与轨道间的摩擦减小到专门小，从而提高列车的速度.以下讲法 正确的选项是〔〕A 、 当列车通过铝环时，铝环中有感应电流， 感应电流产生的磁场的方向与电磁铁产生的磁场的方向相同.B 、 当列车通过铝环时，铝环中有感应电流，感应电流产生的磁场的方向与电磁铁产生的磁场的方向相反.C 、 当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生的磁场的方向相同.D 、 当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生的磁场的方向相反. 【解析】列车通过铝环时，铝环中磁通量增大，铝环中产生感应电流，由楞次定律可知，铝环中感应电流 的磁场方向与电磁铁的磁场方向相反，从而使电磁铁受到向上的力，使列车悬浮. 【答案】B3、如图12— 1 — 10所示，一闭合的金属环从静止开始由高处下落通过条形磁铁后连续下落，空气阻力不 计，那么在圆环运动过程中，以下讲法正确的选项是〔A 、 圆环在磁铁的上方时，圆环的加速度小于B 、 圆环在磁铁的上方时，圆环的加速度小于C 、 圆环在磁铁的上方时，圆环的加速度小于D 、 圆环在磁铁的上方时，圆环的加速度大于【解析】一闭合的金属环从静止开始由高处下落通过条形磁铁的过程中，闭合金属环的磁通量先增大，而 后减小，依照楞次定律它增大时，不让它增大即阻碍它增大；它要减小时，不让它减小即阻碍它减小，因此下落时圆环在磁铁的上方和下方，圆环所受的安培力都向上，故加速度都小于 【答案】B4、如图12— 1 — 11所示，螺线管CD 的导线绕法不明.当磁铁 AB 插入螺线 电路中有图示方向的感应电流产生.以下关于螺线管极性的判定正确的选项 〔 〕A 、C 端一定是N 极B 、C 端的极性一定与磁铁 B 端的极性相同甘方向B3 12^1—?i 2产生的磁场在导线所〕 g ,在下方时大于 g g ，在下方时也小于 g g ，在下方时等于gg ,在下方时小于 g场必定g .国 12-1-11管时, 是C、C端一定是S极D、无法判定，因螺线管的绕法不明确【解析】磁铁AB插入螺线管时，在螺线管中产生感应电流，感应电流的磁阻碍AB 插入，故螺线管的 C 端和磁铁的B 端极性相同. 【答案】B5、如图12- 1 - 12所示，平行导体滑轨 MM 〈 NN ，水平放置，固定在匀强磁场中•磁场的方向与水平面垂 直向下.滑线 AB 、CD 横放其上静止，形成一个闭合电路.当 AB 向右滑动时，电路中感应电流的方向及8、如图12- 1 - 15所示，边长为h 的正方形金属导线框，从图示的位置由静止开 落，通过一匀强磁场区域， 磁场方向水平，且垂直于线框平面， 磁场区域宽度为 边界如图中虚线所示， H h .从线框开始下落到完全穿过磁场区域的全过程中， 判定正确的选项是〔 〕 ①线框中总有感应电流存在②线框受到磁场力的合力方向有时向上有时向下③线 动方向始终是向下的④线框速度的大小不一定总是在增加 A 、①②B 、③④C 、①④D 、②③【解析】因H h ，故能够分为三个过程：①从下边开始进入磁场到全部进入磁场；②从全部开始进入磁场到下边开始离开磁场；③下边开始离开磁场到全部离开磁场.再由楞次定律和左手定那么能够判定明 白.可能会使线框离开磁场时线框所受的安培力大于线框的重力，从而使线框的速度减小. 【答案】B9、如图12- 1- 16所示，A 、B 是两个相互垂直的线框， 两线框相交点恰 线框的中点，两线框互相绝缘， A 线框中有电流，当线框 A 的电流强度 时，线框B 中 _________ 感应电流.〔填”有无"〕【解析】A 线框中尽管有电流， 同时产生了磁场，但磁感应强度的方向与滑线CD 受到的磁场力的方向分不为〔 A 、 电流方向沿 B 、 电流方向沿 C 、 电流方向沿 D 、 电流方向沿 ABCDA , ABCDA , ADCBA , ADCBA , 受力方向向右; 受力方向向左; 受力方向向右; 受力方向向左.【解析】此题用右手定那么和楞次定律都能够解决, 但用楞次定律比较快捷.由于AB 滑线向右运动，ABCD 所构成的回路面积将要增大，磁通量将增大，依照楞次定律要阻碍它 增大，因此产生的感应电流方向沿 ADCBA , CD 滑线将向右滑动，故受力方向向右.【答案】C6、如图12- 1- 13所示，在绝缘圆筒上绕两个线圈 P 和Q ,分不与 E 和电阻R 构成闭合回路，然后将软铁棒迅速插入线圈 P 中，那么 入的过程中〔〕A 、电阻R 上有方向向左的电流B 、电阻R 上没有电流C 、电阻R 上有方向向右的电流D 、条件不足，无法确定【解析】 软铁棒被磁化，相当于插入一根跟 P 的磁场同向的条形磁铁，使 P 、Q 线圈中的磁通量增加.由 楞次定律得，在 Q 中产生的感应电流向右通过电阻R .【答案】C7、如图12- 1 — 14所示，一有限范畴的匀强磁场，宽度为 形导线框以速度 时刻应等于〔A 、d/ ud ，将一个边长为L 的U 匀速地通过磁场区域，假设 d>L ,那么在线框中不产生感应电 〕 B 、L/ uC 、(d - L)/; uD 、(d - 2L)/; ux x >—X XJ & —》S 12-1-14【解析】线框中不产生感应电流，那么要求线框所组成的闭合回路内的磁通量不变化，即线框全部在磁场中匀速运动时没有感应电流.因此线框从左边框进入磁场时开始到线框的右边框 将要离开磁场时止，那个过程中回路中将没有感应电流.【答案】C正方流的发生f X X X Hx BX X j_X_ X X始下 上下 以下 框运左右DS 12-1-12阳 12-1-13是两 增大A 线50框的平面相垂直，即与 B 线框平行•因此不管 A 线框中的电流如何变化， B 线框中始终没有磁通量，即无 磁通量变化. 【答案】无210、与磁感应强度B 0.8T 垂直的线圈面积为 0.05m ，现在线圈的磁通量是多大？假设那个线圈绕有 匝时，磁通量多大？线圈位置假如转过530时磁通量多大?【解析】依照磁通量的定义：磁感应强度 B 与面积S 的乘积，叫做穿过那个面的磁通量，但要注意rE BL 0，而它相当于一个电源，同时其内阻为；金属棒两端电势差相当于外电路的端电压.外电S 是与磁感应强度 B 相垂直的那部分面积.即 BS 故:① 1 BS 10.8 0.05Wb4 10 2Wb②线圈绕有 50匝，但与磁感应强度 B 垂直的面积依旧 20.05m ,故穿过那个面的磁感线条数不变.磁通量也可明白得为穿过那个面的磁感线的条数.因此仍旧为 24 10 2Wb③依照磁通量的定义： 3BS COS 530 0.8 0.05 0.6Wb 2.4 10 2Wb 【答案】①14 10 2Wb ②2 4 10 2Wb ③32.4 10 2Wb第H 课时 法拉第电磁感应定律？自感1、如图12-2 — 12所示，粗细平均的电阻为 r 的金属圆环，放在图示的匀强磁场中，磁感应强度为r环直径为d ,长为L ,电阻为一的金属棒ab 放在圆环上，以速度 2金属棒两端电势差为〔 C 、^BL 0 ；20向左匀速运动,棒运动到图示虚线位置时, A 、0;B 、 BLD 1BL 0 .B ，圆 当ab【解析】当金属棒 ab以速度 °向左运动到图示虚线位置时, 依照公式可得产生的感应电动势为路半个圆圈的电阻为 -,而这两个半个圆圈的电阻是并联关系，故外电路总的电阻为 -,因此外电路电压23BL 0 .为U ba【答案】 1E3D 12-2- 13所示，竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水 平的初速0抛出，设在整个过程中棒的取向不变且不计空气阻力，那么在金属动过程中产生的感应电动势大小变化情形是〔 〕A 、越来越大；B 、越来越小；C 、保持不变；D 、无法判定. 【解析】金属棒做切割磁感线的有效速度是与磁感应强度 B 垂直的那个分速度,金属棒做切割磁感线的水平分速度不变，故感应电动势不变.B 12-2—12棒运图 12^2-13【解析】线框在A 、C 位置时只受重力作用， 加速度a A = a C = g .线框在B 、D 位置时均受两个力的作用,【答案】C3、〔 2003年杭州模拟题〕如图 12-2 — 14所示为日光灯的电路图，以 法中正确的选项是〔〕①日光灯的启动器是装在专用插座上的，当日光灯正常发光后，取下启 器，可不能阻碍灯管发光•②假如启动器丢失，作为应急措施，能够用 段带绝缘外皮的导线启动日光灯•③日光灯正常发光后，灯管两端的电 220V .④镇流器在日光灯启动时，产生瞬时高压A 、①②B 、③④C 、①②④D 、②③④ 【解析】日光灯正常发光后，由于镇流器的降压限流作用，灯管两端的 要低于220V . 电压【答案】C4、〔 2002年全国高考卷〕如图 12— 2 — 15中EF 、GH 为平行的金属导轨，其电阻可不计, R 为电阻器, 表示图中该处导线中的电流，那么当横杆 AB 〔 〕 EAF A 、匀速滑动时，h 0 ,丨2 0B 、匀速滑动时11 0 , 120 A:XRXC 、加速滑动时，I 10 , I 2 0D 、加速滑动时，丨10,丨2C-k > XB【解析】横杆匀速滑动时，由于 EBL 不变，故I ? 0 , I 1 0 •加国 12-2-L5动时，由于E BL 逐步增大，电容器不断充电，故 I 1 0 , I 20 .【答案】D5、如图12— 2 — 16所示，线圈由A 位置开始下落，假设它在磁场中受到的磁场 于重力，那么在 A 、B 、C 、D 四个位置〔B 、D 位置恰好线圈有一半在磁场中〕 度的关系为〔 〕A 、 a A >aB >a c >a DB 、 a A = aC > a B > aD C 、 a A = a c > a D > a BD 、 a A = a C > a B = a DA D---B pTL ___XXX c[x\ XX •哂0 12-2—15力总小 时加速其中安培力向上 重力向下由于重力大于安培力，因此加速度向下，大小B 2l 2〔吨飞ma 丨又线框在 D 点时速度大于 B 点时速度，即 F D F B ，因此a B > a D .因此加速度的关系为a A = a c >a B >a D .【答案】B6、如图12— 2 — 17所示，将长为1m 的导线从中间折成约为 1060的角，磁感应 为0.5T 的匀强磁场垂直于导线所在的平面.为使导线产生 4V 的感应电动势，导线切割磁感线的最小速度约为 ___________ .下讲动 一小 压为C 为电容器，AB 为可在EF 和GH 上滑动的导体横杆，有平均磁场垂直于导轨平面•假设用 丨1和丨2分不速滑强度 那么国 12-2-17mgRsinB 2L 2【答案】〔1〕ab 杆受到一个竖直向下的重力；垂直斜面向上的支持力；沿斜面向上的安培力【解析】 欲使导线获得4V 的感应电动势，而导线的速度要求最小，依照 形下，L 最大且 与L 垂直时速度最小. BL 可知：E 、B 一定的情故依照E BL 得: minBL4m/s 10m/s0.5 0.8【答案】10m/s7、如图12- 2- 18所示，匀强磁场的磁感应强度为C 100 F , ab 长为 20cm ，当 ab 以10m/s 的速度向右匀速运动时,中的电流为【解析】 ,电容器上板带 感应电动势E BL0.4 ________ 电，电荷量为 _________ C .0.2 10V0.8V ，极板上的电荷量k x xh]XX k X XT电路Q CE100 10 6 0.8C10 5C .由于感应电动势一定， 电容器的带电荷量因此电路中无电流.【答案】 零；正；8 10 5C8、〔 2004年北京高考试卷〕如图 角为的绝缘斜面上，两导轨间距为 杆ab 放在两导轨上，并与导轨垂直. 下•导轨和金属杆的电阻可忽略•让 间的摩擦. (1)由b 向a 方向看到的装置如图 12-2- 19 所示，请在此图中画出 ab 杆下滑过程中某的受力示意图；〔2〕在加速下滑的过程中，当 ab 杆的速度 为 时，求现在ab 杆中的电流及其加速度 小； 〔3〕求在下滑过程中，ab 杆能够达到的速 大值.【解析】〔1〕ab 杆受到一个竖直向下的重力; 得所受的安培力沿斜面向上.12-2- 19〔 1〕所示，两根足够长的直金属导轨 L . M 、P 两点间接有阻值为 整套装置处于磁感应强度为 ab 杆沿导轨由静止开始下滑，MN 、PQ 平行放置在倾R 的电阻•一根质量为 m 的平均直金属 B 的匀强磁场中，磁场方向垂直斜面向 导轨和金属杆接触良好，不计它们之(画图略)〔2〕当ab 杆的速度大小为时，产生的感应电动势为 E BL ，现在杆ab 的电流为IBLR ；受到的 安培力为F BILB 2 L 2依照牛顿第二定律得 mg sinB 2 L 2 Rma即a gsin 『L 2 mR〔3〕当加速度为零时速度达到最大即疋，0.4T , R 100函 12-2-1S度最團 12-2-19垂直斜面向上的支持力；依照楞次定律的”阻碍 作用可大小 的大〔2〕2 2r 、B2 L2〔2〕a g sin 〔3〕mmR mgRsi n B2L29、〔2003年北京海淀区模拟题〕如图12—2—20所示，MN和PQ是固定在水平面内间距L = 0.2m的平行金属导轨，轨道的电阻忽略不计.金属杆ab垂直放置在轨道上.两轨道间连接有阻值为R0 1.5的电阻，ab杆的电阻R 0.5 . ab杆与导轨接触良好并不计摩擦，整个装置放置在磁感应强度为 B 0.5T的匀强磁场中，磁场方向垂直轨道平面向下.对ab杆施加一水平向右力，使之以5m/s速度在金属轨道上向右匀速运动.求：〔1〕通过电阻R o的电流；〔2〕对ab杆施加的水平向右的拉力大小；〔3〕ab杆两端的电势差. Mr ---------- N轨XXEXbl函12-2-3D【解析】〔1〕a、b杆上产生的感应电动势为E BL0.5V .依照闭合电路欧姆定律，通过R o的电流ER R o0.25A〔2〕由于ab杆做匀速运动，拉力和磁场对电流的安培力F大小相等，即卩拉=F BIL 0.025N〔3〕依照欧姆定律，ab杆两端的电势差U ab -ER°BL Ro0.375V R R o R R0【答案】〔1〕0.25A〔2〕0.025N〔3〕0.375V10、〔2004年上海高考卷〕水平向上足够长的金属导轨平定放置，间距为L, 一端通过导线与阻值为R的电阻连接；上放一质量为m的金属杆〔如图12-2 —21所示〕，金属导轨的电阻忽略不计；平均磁场竖直向下.用与导轨平行定拉力F作用在金属杆上，杆最终将做匀速运动. 当改变大小时，相对应的匀速运动速度也会变化，和F的关—* F X X行固导轨杆与的恒拉力系如图12— 2 —22所示.〔取重力加速度g 10m/s2〕〔1〕金属杆在匀速运动之前做什么运动?〔2〕假设m 0.5kg, L 0.5m, R 0.5 ；磁感应强度B为多大?〔3〕由一F图线的截距可求得什么物理量？其值为多少?【解析】〔1〕假设金属棒与导轨间是光滑的，那么平稳时必有恒定拉力与安培力平稳，即B2从而得到RB2L2 F，即与F成线性关系且通过坐标原点.而此题的图像坐标没有通过原点，讲明金等.故金属棒在匀速运动之前做变速运动〔加速度越来越小〕. 圈12-2—21属棒与导轨间有摩擦•金属棒在匀速运动之前 F F f + F安，随着速度的增加，安培力越来越大，最后相B 2 L 2〔2〕设摩擦力为F f ，平稳时有F = F f + F 安=F f + 皂上.选取两个平稳状态，得到两个方程组，从而R求解得到•如当 F = 4N 时， =4m/s ；当F = 10N 时,解得：B = 1T , F f 2N 〔3〕由以上分析得到：一F 图线的截距可求得金属棒与导轨间的摩擦力，大小为 2N .【答案】〔1〕金属棒在匀速运动之前做变速运动〔加速度越来越小〕；〔 2〕B = 1T ;〔 3〕 — F 图线的截距可求得金属棒与导轨间的摩擦力，大小为2N .第皿课时 电磁感应和电路规律的综合应用1如图12-3 — 7所示，闭合导线框的质量能够忽略不计，将它从图示位置匀速拉出匀强磁场，假设第 次用0.3s 时刻拉出，外力做的功为 W 1，通过导线截面的电量为为W 2，通过导线截面的电量为 q 2，那么〔 〕；X A 、W 1 W , q 1 q 2 B 、W 1 W 2 , q 1 q 2 :X ilC 、W 1 W 2, q 1 q 2D 、W 1 W 2 , q 1 q 2:X 1. N 4【解析】 设矩形线框的竖直边为 a ,水平边为 b ，线框拉出匀强磁场时的速度为 框拉出匀强磁场时产生的感应电动势为 E Ba ，产生的感应电流为丨| X I X X X ： I —► 齟 12-3^7 ，线框电阻为R •那么线B a R 依照平稳条件得：作用的外力等于安培力即 F 安=Bia将线框从磁场中拉出外力要做功 W F b B 2ba 2R 由那个表达式可知: B 2b a 2 B-b ^两种情形都一样, R 拉出的速度越大，做的功就越多. 第一次速度大，故W 1 E t R 在磁场中的面积变化有关，即从磁场中拉出的线框面积•由于两次都等于整个线框的面积即两次拉出在磁 依照q 11 ,由这一推导过程可知两次拉出磁场通过导线截面的电量只与 场中的面积变化相等•故通过导线截面的电量两次相等•即 q i q 2【答案】C 2、如图12— 3 — 8所示，在磁感应强度为 B 的匀强磁场中，有半径为 r 的光滑 形导体框，OC 为一能绕O 在框架上滑动的导体棒， Ob 之间连一个电阻 R ,导 架与导体电阻均不计，假设要使 OC 能以角速度 匀速转动，那么外力做功的 是〔 〕R国 12-3-&X 0X半圆 体框 功率B 2 L 216m/s •代入 F = F f + B 一—Rq i ，第二次用0.9s 时刻拉出，外力做的功2R 【解析】由于导体棒匀速转动, 1 律得：E B I B- I I 2 4R 8R 因此外力的功率与产生的感应电流的电功率相等.依照法拉第电磁感应定 (1B I 2)2RI 2，因此电功率为P E 2 4R 【答案】C 3、用同种材料粗细平均的电阻丝做成 在电阻可忽略的光滑的平行导轨上， ef 较长，分 ab 、cd 、ef 三根导线， 如图12-3-9所示，磁场是平均的， ,而且每次 力使导线水平向右作匀速运动 〔每次只有一根导线在导轨上〕 做功功率相同，那么以下讲法正确的选项是〔 〕 A 、ab 运动得最快 B 、ef 运动得最快 C 、导线产生的感应电动势相等 D 、每秒钟产生的热量不相等磁感应定律得产生的感应电动势为 i C e:X 」； 乂 X X >X x乂、A] Xb d f国 L2-3-9不放 用外 外力l 〕•依照法拉第电 E B l ，由于匀速运动，因此外力做功的功率与电功率相等即 .B 2l 2 由图可知导线ef 最长，ab 最短， 因此有R ef R cd R ab 故ef 运动得最快. 由E B l 和ef 的速度最大可知导线 ef 产生的感应电动势最大. 由于三根导线产生的电热功率相等，由 Q Pt 得每秒钟产生的热量相等. 【答案】B 4、如图12-3- 10所示，光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面，当ab 棒下滑到稳固状态时，小灯泡获得的功率为 P o ，除灯泡外，其它电阻不计，要使灯泡的功率变为2P 。

2020衡水名师原创物理专题卷专题十电磁感应考点29 电磁感应现象楞次定律考点30 法拉第此电磁感应定律自感考点31 电磁感应中的电路问题考点32 电磁感应中的图象问题考点33 电磁感应中的动力学与能量问题一、选择题（本题共17个小题，每题4分，共68分。

每题给出的四个选项中，有的只有一个选项符合题意，有的有多个选项符合题意，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1、下面四幅图是用来“探究感应电流的方向遵循什么规律”的实验示意图。

灵敏电流计和线圈组成闭合回路，通过“插入”“拔出”磁铁，使线圈中产生感应电流，记录实验过程中的相关信息，分析得出楞次定律。

下列说法正确的是( )A. 该实验无需确认电流计指针偏转方向与通过电流计的电流方向的关系B. 该实验无需记录磁铁在线圈中的磁场方向C. 该实验必需保持磁铁运动的速率不变D. 该实验必需记录感应电流产生的磁场方向2、如图,导体轨道OPQS固定,其中PQS是半圆弧,Q为圆心,轨道的电阻忽略不计。

OM是有一定电阻、可绕O转动的金属杆,M端位于PQS上,OM与轨道接触良好。

空间存在与半圆所在平面垂直的匀强磁场,磁感应强度的大小为B,现使OM从OQ位置以恒定的角速度逆时针转到OS 位置并固定(过程Ⅰ);再使磁感应强度的大小以一定的变化率从B增加到B'过程Ⅱ )。

在过程Ⅰ、Ⅱ中,流过OM的电荷量相等,则'BB等于( )A.54B. 32C. 74D. 23、1．如图所示，固定的水平长直导线中通有恒定电流I ，闭合矩形线框与导线在同一竖直平面内，且一边与导线平行。

线框由静止释放，不计空气阻力，在下落过程中（ ）A ．穿过线框的磁通量保持不变B ．线框中感应电流方向保持不变C ．线框做自由落体运动D ．线框的机械能守恒4、如图甲所示,线圈A (图中实线,共100匝)的横截面积为20.3m ,总电阻2r =Ω,A 右侧所接电路中,电阻12R =Ω,26R =Ω,电容3μF C =,开关1S 闭合.A 中有横截面积为20.2m 的区域D (图中虚线),D 内有如图乙所示的变化磁场,0t =时刻,磁场方向垂直于线圈平面向里.下列判断正确的是( )A.闭合2S 、电路稳定后,通过2R 的电流由b 流向aB.闭合2S 、电路稳定后,通过2R 的电流为0.4AC.闭合2S 、电路稳定后再断开1S ,通过2R 的电澈流向D.闭合2S 、电路稳定后再断开1S ,通过2R 的电荷量为67.210C -⨯5、将一个闭合金属环用丝线(绝缘)悬于O点,如图所示,竖直虚线左边有垂直于纸面向外的匀强磁场,时右边没有磁场.将环拉至图示位置后由静止释放,下列现象能够发生的是( )A.金属环的摆动不会停下来,一直做等幅摆动B.金属环的摆动幅度越来越小,小到某一数值后做等幅摆动C.金属环的摆动会很快停下来D.金属环最后一次向左摆动时,最终停在虚线左侧某一点处6、如图所示,两根足够长的光滑金属导轨MN、PQ平行放置,导轨平面的倾角为θ,导轨的下端接有电阻,当空间没有磁场时,使导体棒ab以平行导轨平面的初速度v0冲上导轨平面,导体棒ab上升的最大高度为H;当空间存在垂直导轨平面的匀强磁场时,再次使导体棒ab以相同的初速度从同一位置冲上导轨平面,上升的最大高度为h,两次运动中导体棒ab始终与两导轨垂直且接触良好,下列说法中正确的是( )A.两次上升的最大高度比较,有H=hB.两次上升的最大高度比较,有H<hC.有磁场时,导体棒ab上升过程的最大加速度为g sinθD.有磁场时,导体棒ab上升过程的最小加速度为g sinθ7、如图所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里。

2020版高考物理单元测试电磁感应1.如图所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c(位于磁场中)和d时，线圈所受到的磁场力的大小分别为F b、F c和F d，则( )A．F d>F c>F b B．F c<F d<F b C．F c>F b>F d D．F c<F b<F d2.如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点做切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流流向( )A．始终由A→B→C→AB．始终由A→C→B→AC．先由A→C→B→A再由A→B→C→AD．先由A→B→C→A再由A→C→B→A3.如图所示为地磁场磁感线的示意图．一架民航飞机在赤道上空匀速飞行，机翼保持水平，由于遇到强气流作用使飞机竖直下坠，在地磁场的作用下，金属机翼上有电势差．设飞行员左方机翼末端处的电势为φ1，右方机翼末端处的电势为φ2，忽略磁偏角的影响，则( )A．若飞机从西往东飞，φ2比φ1高B．若飞机从东往西飞，φ2比φ1高C．若飞机从南往北飞，φ2比φ1高D．若飞机从北往南飞，φ2比φ1高4.如图所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时( )A．A灯中无电流通过，不可能变亮B．A灯中有电流通过，方向由a到bC．B灯逐渐熄灭，c点电势高于d点电势D．B灯逐渐熄灭，c点电势低于d点电势5.如图所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B两位置时，线圈中( )A．感应电流方向相同，感应电流所受作用力的方向相同B．感应电流方向相反，感应电流所受作用力的方向相反C．感应电流方向相反，感应电流所受作用力的方向相同D．感应电流方向相同，感应电流所受作用力的方向相反6.如图所示,甲、乙两个矩形线圈同处在纸面内,甲的ab边与乙的cd边平行且靠得较近,甲、乙两线圈分别处在垂直纸面方向的匀强磁场中,穿过甲的磁场的磁感应强度为B1,方向指向纸面里,穿过乙的磁场的磁感应强度为B2,方向指向纸面外,两个磁场可同时变化,当发现ab边和cd边之间有排斥力时,磁场的变化情况可能是( )A.B1变小,B2变大B.B1变大,B2变大C.B1变小,B2变小D.B1不变,B2变小7.如图所示，有一等腰直角三角形的区域，其斜边长为2L，高为L.在该区域内分布着如图所示的磁场，左侧磁场方向垂直纸面向外，右侧磁场方向垂直纸面向里，磁感应强度大小均为B.一边长为L、总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域．取沿顺时针的感应电流方向为正，则下列表示线框中电流i随bc边的位置坐标x变化的图象正确的是( )8.如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a=3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶19. (多选)如图所示，足够长的金属导轨竖直放置，金属棒ab、cd均通过棒两端的环套在金属导轨上．虚线上方有垂直纸面向里的匀强磁场，虚线下方有竖直向下的匀强磁场，两匀强磁场的磁感应强度大小均为B.ab、cd棒与导轨间动摩擦因数均为μ，两棒总电阻为R，导轨电阻不计．开始两棒静止在图示位置，当cd棒无初速度释放时，对ab棒施加竖直向上的力F，使其沿导轨向上做匀加速运动．则( )A．ab棒中的电流方向由b到aB．cd棒先做加速运动后做匀速运动C．cd棒所受摩擦力的最大值大于其重力D．力F做的功等于两棒产生的电热与增加的机械能之和10.如图所示,一导线弯成闭合线圈,以速度v向左匀速进入磁感应强度为B的匀强磁场,磁场方向垂直平面向外,线圈总电阻为R。

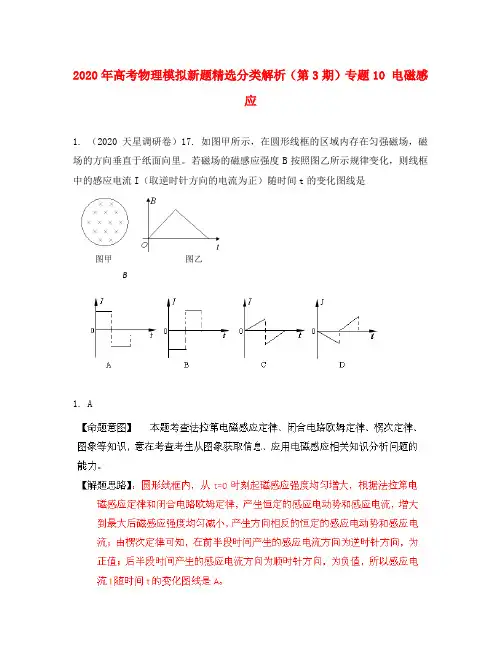

B2020年高考物理模拟新题精选分类解析（第3期）专题10 电磁感应1. （2020天星调研卷）17. 如图甲所示，在圆形线框的区域内存在匀强磁场，磁场的方向垂直于纸面向里。

若磁场的磁感应强度B按照图乙所示规律变化，则线框中的感应电流I（取逆时针方向的电流为正）随时间t的变化图线是1.A图甲图乙2．（2020天星调研卷）如图所示，PQ 、MN 是放置在水平面内的光滑导轨，GH 是长度为L 、电阻为r 的导体棒，其中点与一端固定的轻弹簧连接，轻弹簧的劲度系数为k 。

导体棒处在方向向下、磁感应强度为B 的匀强磁场中。

图中E 是电动势为E ，内阻不计的直流电源，电容器的电容为C 。

闭合开关，待电路稳定后，A ．导体棒中电流为21+ER r R +B ．轻弹簧的长度增加()1+BLEk r RC ．轻弹簧的长度减少()1+BLEk r RD ．电容器带电量为1+Er R CR 23．（20分）（2020天星调研卷）水平放置的光滑平行导轨，导轨之间距离L=0.2m ，轨道平面内有竖直向上的匀强磁场，磁感应强度ba cdFBB=0.5T，完全相同的导体棒ab和cd棒静止在导轨上，如图所示.。

现用F=0.2N向右的水平恒力使ab棒由静止开始运动，经t=5s，ab棒的加速度a=1.37m/s2。

已知导体棒ab和cd的质量均为m=0.1kg，电阻均为R=0.5Ω．则：（1）当导体棒ab和cd棒速度差为△v=2m/s时，求回路中的感应电流。

（2）求t=5s时ab和cd两棒的速度vab 、 vcd。

（3）导体棒均稳定运动时两棒的速度差（3）该题中的“稳定状态”应该是它们的加速度相同，此时两棒速度不相同但保持“相对”稳定，所以整体以稳定的速度差、相同的加速度．．．．．．．．．．．．．一起向右做加速运动．对导体棒ab和cd棒用整体法有：F = 2ma′（2分）对cd棒用隔离法有：B2L2(vab-vcd)2R= ma′（2分）从而可得稳定时速度差△v=vab -vcd=10m/s ．（2分）4. (10分) （2020安徽黄山七校联考）如图所示，M、N为纸面内两平行光滑导轨，间距为L 。

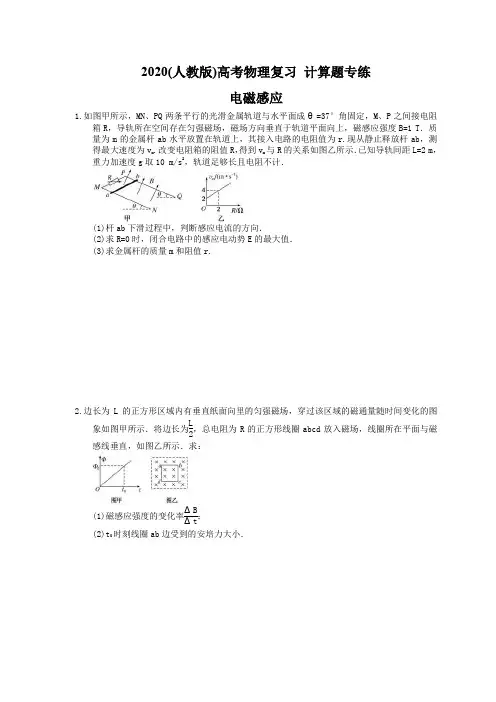

2020(人教版)高考物理复习计算题专练电磁感应1.如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ=37°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度B=1 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得最大速度为v m.改变电阻箱的阻值R，得到v m与R的关系如图乙所示．已知导轨间距L=2 m，重力加速度g取10 m/s2，轨道足够长且电阻不计．(1)杆ab下滑过程中，判断感应电流的方向．(2)求R=0时，闭合电路中的感应电动势E的最大值．(3)求金属杆的质量m和阻值r.感线垂直，如图乙所示．求：Δ(1)磁感应强度的变化率3.轻质细线吊着一质量为m=0.42 kg、边长为l=1 m、匝数n=10的正方形线圈,其总电阻为r=1 Ω。

在线圈的中间位置以下区域分布着磁场,如图甲所示。

磁场方向垂直纸面向里,磁感应强度大小随时间变化关系如图乙所示,整个过程线圈不翻转,重力加速度g取10 m/s2。

(1)判断线圈中产生的感应电流的方向是顺时针还是逆时针;(2)求线圈的电功率;(3)求在t=4 s时轻质细线上的拉力大小。

4.如图甲所示,在水平面内的直角坐标系的第一象限有磁场分布,方向垂直于水平面向下,磁感应强度沿y轴方向没有变化,沿x轴方向B与x成反比,如图乙所示。

顶角θ=45°的光滑金属长导轨MON固定在水平面内,ON与x轴重合,一根与ON垂直的长导体棒在水平向右的外力作用下沿导轨向右滑动,导体棒在滑动过程中始终与导轨接触,且与x轴垂直。

已知t=0时,导体棒位于顶点O处,导体棒的质量为m=1 kg,回路接触点总电阻恒为R=0.5 Ω,其余电阻不计。

回路电流I与时间t的关系如图丙所示,图线是过原点的直线。

求:(1)t=2 s时回路的电动势E;(2)0~2 s时间内流过回路的电荷量q和导体棒的位移x1;(3)导体棒滑动过程中水平外力F的瞬时功率P(单位:W)与横坐标x(单位:m)的关系式。

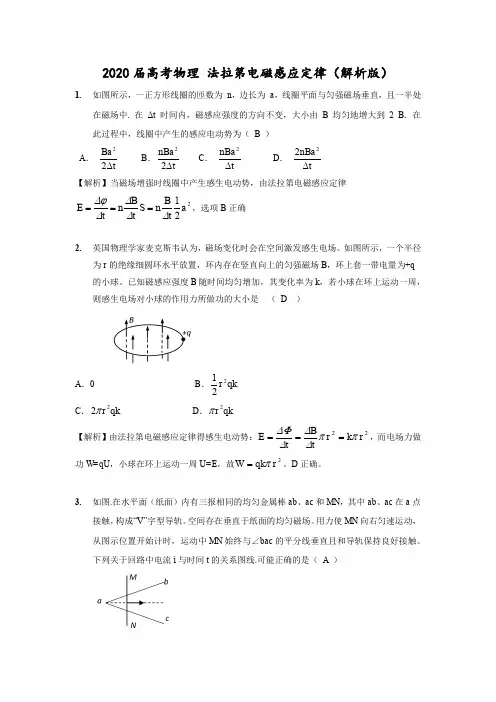

2020届高考物理 法拉第电磁感应定律（解析版）1. 如图所示，一正方形线圈的匝数为 n ，边长为 a ，线圈平面与匀强磁场垂直，且一半处在磁场中. 在 Δt 时间内，磁感应强度的方向不变，大小由 B 均匀地增大到 2 B ．在此过程中，线圈中产生的感应电动势为（ B ）A ．B ．C ．D ． 【解析】当磁场增强时线圈中产生感生电动势，由法拉第电磁感应定律221a t B n S t B n t E ∆∆∆∆ϕ∆===，选项B 正确 2. 英国物理学家麦克斯韦认为，磁场变化时会在空间激发感生电场。

如图所示，一个半径为r 的绝缘细圆环水平放置，环内存在竖直向上的匀强磁场B ，环上套一带电量为+q 的小球。

已知磁感应强度B 随时间均匀增加，其变化率为k ，若小球在环上运动一周，则感生电场对小球的作用力所做功的大小是 （ D ）A ．0B ．212r qk C ．22r qk π D ．2r qk π【解析】由法拉第电磁感应定律得感生电动势：22r k r tB t E ππ∆∆∆∆Φ===，而电场力做功W=qU ，小球在环上运动一周U=E ，故2r qk W π=。

D 正确。

3. 如图.在水平面（纸面）内有三报相同的均匀金属棒ab 、ac 和MN ，其中ab 、ac 在a 点接触，构成“V”字型导轨。

空间存在垂直于纸面的均匀磁场。

用力使MN 向右匀速运动，从图示位置开始计时，运动中MN 始终与∠bac 的平分线垂直且和导轨保持良好接触。

下列关于回路中电流i 与时间t 的关系图线.可能正确的是（ A ）22Ba t ∆22nBa t ∆2nBa t ∆22nBa t∆【解析】设“V”字形导轨夹角为2θ，MN 向右匀速运动运动的速度为v ，根据法拉第电磁感应定律：，设回路中单位长度的导线的电阻为R O ，， 根据欧姆定律：，A 选项对。

4. 如图，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E l ；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2。

电磁感应的综合应用（电路问题、图像问题、动力学问题）考点一: 电磁感应中的电路问题1.分析电磁感应电路问题的基本思路(1)确定电源:用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和电源“正负”极,电源内部电流从低电势流向高电势;(2)分析电路结构:根据“等效电源”和电路中其他元件的连接方式画出等效电路.注意区别内外电路,区别路端电压、电动势;(3)利用电路规律求解:根据E=BLv 或E=n t∆Φ∆ 结合闭合电路欧姆定律、串并联电路知识和电功率、焦耳定律等关系式联立求解.2.电磁感应电路的几个等效问题考点二 电磁感应的图像问题1.图像问题类型类型据电磁感应过程选图像据图像分析判断电磁感应过程求解流程2.解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键.3.解决图像问题的一般步骤(1)明确图像的种类,即是B-t图还是Φ-t图,或者E-t图、I-t图等;(2)分析电磁感应的具体过程;(3)用右手定则、楞次定律、左手定则或安培定则确定有关方向的对应关系;(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等知识写出函数关系式;(5)根据函数关系式,进行数学分析,如分析斜率的变化、截距等;(6)画图像或判断图像.考点三：电磁感应中的动力学问题1.两种状态及处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律进行动态分析或结合功能关系进行分析2.力学对象和电学对象的相互关系3.用“四步法”分析电磁感应中的动力学问题典例精析★考点一：电磁感应中的电路问题◆典例一：(2018·芜湖模拟)如图所示,在匀强磁场中竖直放置两条足够长的平行导轨,磁场方向与导轨所在平面垂直,磁感应强度大小为B0,导轨上端连接一阻值为R的电阻和开关S,导轨电阻不计,两金属棒a和b的电阻都为R,质量分别为ma=0.02 kg和mb=0.01 kg,它们与导轨接触良好,并可沿导轨无摩擦地运动,若将b棒固定,开关S断开,用一竖直向上的恒力F拉a棒,稳定后a棒以v1=10 m/s的速度向上匀速运动,此时再释放b棒,b 棒恰能保持静止.(g=10 m/s2)(1)求拉力F的大小;(2)若将a棒固定,开关S闭合,释放b棒,求b棒滑行的最大速度v2;(3)若将a棒和b棒都固定,开关S断开,使磁感应强度从B0随时间均匀增加,经0.1 s后磁感应强度增大到2B0时,a棒受到的安培力大小正好等于a棒的重力,求两棒间的距离.解析:(1)设轨道宽度为L,开关S断开,a棒做切割磁感线运动,产生的感应电动势为E1=B0Lv1,a棒与b棒构成串联闭合电路,电流为I1=012B LvR错误!未找到引用源。

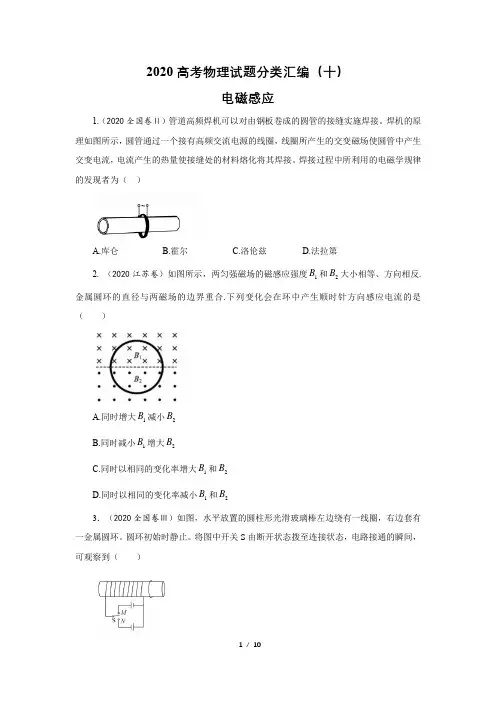

2020高考物理试题分类汇编（十）电磁感应1.（2020全国卷Ⅱ）管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。

焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。

焊接过程中所利用的电磁学规律的发现者为（ ）A.库仑B.霍尔C.洛伦兹D.法拉第2. （2020江苏卷）如图所示，两匀强磁场的磁感应强度1B 和2B 大小相等、方向相反.金属圆环的直径与两磁场的边界重合.下列变化会在环中产生顺时针方向感应电流的是（ ）A.同时增大1B 减小2BB.同时减小1B 增大2BC.同时以相同的变化率增大1B 和2BD.同时以相同的变化率减小1B 和2B3．（2020全国卷Ⅲ）如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。

圆环初始时静止。

将图中开关S 由断开状态拨至连接状态，电路接通的瞬间，可观察到（ ）A．拨至M端或N端，圆环都向左运动B．拨至M端或N端，圆环都向右运动C．拨至M端时圆环向左运动，拨至N端时向右运动D．拨至M端时圆环向右运动，拨至N端时向左运动4. （2020全国卷Ⅰ）如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直。

ab、dc足够长，整个金属框电阻可忽略。

一根具有一定电阻的导体棒MN 置于金属框上，用水平恒力F向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行。

经过一段时间后A.金属框的速度太小趋于恒定值B.金属框的加速度大小趋于恒定值C.导体棒所受安培力的大小趋于恒定值D.导体棒到金属框bc边的距离趋于恒定值5．（2020北京卷）如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针。

现驱动圆盘绕中心轴高速旋转，小磁针发生偏转。

下列说法正确的是A．偏转原因是圆盘周围存在电场B．偏转原因是圆盘周围产生了磁场C．仅改变圆盘的转动方向，偏转方向不变D．仅改变圆盘所带电荷的电性，偏转方向不变6. （2020山东卷）如图所示，平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。

2020年高考一轮复习知识考点专题10 《电磁感应》第一节电磁感应现象楞次定律【基本概念、规律】一、磁通量1．定义：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．2．公式：Φ＝B·S.3．单位：1 Wb＝1_T·m2.4．标矢性：磁通量是标量，但有正、负．二、电磁感应1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有电流产生，这种现象称为电磁感应现象．2．产生感应电流的条件(1)电路闭合；(2)磁通量变化．3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．特别提醒：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．三、感应电流方向的判断1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用情况：所有的电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体切割磁感线产生感应电流．【重要考点归纳】考点一电磁感应现象的判断1.判断电路中能否产生感应电流的一般流程：2.判断能否产生电磁感应现象，关键是看回路的磁通量是否发生了变化．磁通量的变化量ΔΦ＝Φ2－Φ1有多种形式，主要有：(1)S、θ不变，B改变，这时ΔΦ＝ΔB·S sin θ；(2)B、θ不变，S改变，这时ΔΦ＝ΔS·B sin θ；(3)B、S不变，θ改变，这时ΔΦ＝BS(sin θ2－sin θ1)．考点二楞次定律的理解及应用1．楞次定律中“阻碍”的含义2．应用楞次定律判断感应电流方向的步骤考点三“一定律三定则”的综合应用1．“三个定则与一个定律”的比较2.无论是“安培力”还是“洛伦兹力”，只要是涉及磁力都用左手判断．“电生磁”或“磁生电”均用右手判断．【思想方法与技巧】楞次定律推论的应用楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产生感应电流的原因，推论如下：(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”；(4)阻碍原电流的变化(自感现象)——“增反减同”第二节法拉第电磁感应定律自感涡流【基本概念、规律】一、法拉第电磁感应定律1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势．产生感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻．(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I＝ER＋r.2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)公式：E＝n ΔΦΔt，n为线圈匝数．3．导体切割磁感线的情形(1)若B、l、v相互垂直，则E＝Blv.(2)若B⊥l，l⊥v，v与B夹角为θ，则E＝Blv sin_θ.二、自感与涡流1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．(2)表达式：E＝L ΔI Δt.(3)自感系数L的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关．2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生像水的旋涡状的感应电流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，使导体受到安培力作用，安培力使导体运动起来．交流感应电动机就是利用电磁驱动的原理工作的．【重要考点归纳】考点一公式E＝nΔΦ/Δt的应用1．感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率ΔΦΔt和线圈的匝数共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系．(2)当ΔΦ仅由B引起时，则E＝n SΔBΔt；当ΔΦ仅由S引起时，则E＝nBΔSΔt.2．磁通量的变化率ΔΦΔt是Φ－t图象上某点切线的斜率．3.应用电磁感应定律应注意的三个问题(1)公式E＝n ΔΦΔt求解的是一个回路中某段时间内的平均电动势，在磁通量均匀变化时，瞬时值才等于平均值．(2)利用公式E＝nS ΔBΔt求感应电动势时，S为线圈在磁场范围内的有效面积．(3)通过回路截面的电荷量q仅与n、ΔΦ和回路电阻R有关，与时间长短无关．推导如下：q＝IΔt＝nΔΦΔtRΔt＝nΔΦR.考点二公式E＝Blv的应用1．使用条件本公式是在一定条件下得出的，除了磁场是匀强磁场外，还需B、l、v三者相互垂直．实际问题中当它们不相互垂直时，应取垂直的分量进行计算，公式可为E＝Blv sin θ，θ为B与v 方向间的夹角．2．使用范围导体平动切割磁感线时，若v为平均速度，则E为平均感应电动势，即E＝Bl v.若v为瞬时速度，则E为相应的瞬时感应电动势．3．有效性公式中的l为有效切割长度，即导体与v垂直的方向上的投影长度．例如，求下图中MN两点间的电动势时，有效长度分别为甲图：l＝cd sin β.乙图：沿v1方向运动时，l＝MN；沿v2方向运动时，l＝0.丙图：沿v1方向运动时，l＝2R；沿v2方向运动时，l＝0；沿v3方向运动时，l＝R.4．相对性E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．5.感应电动势两个公式的比较考点三自感现象的分析1．自感现象“阻碍”作用的理解(1)流过线圈的电流增加时，线圈中产生的自感电动势与电流方向相反，阻碍电流的增加，使其缓慢地增加．(2)流过线圈的电流减小时，线圈中产生的自感电动势与电流方向相同，阻碍电流的减小，使其缓慢地减小．2．自感现象的四个特点(1)自感电动势总是阻碍导体中原电流的变化．(2)通过线圈中的电流不能发生突变，只能缓慢变化．(3)电流稳定时，自感线圈就相当于普通导体．(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向．3．自感现象中的能量转化通电自感中，电能转化为磁场能；断电自感中，磁场能转化为电能．4.分析自感现象的两点注意(1)通过自感线圈中的电流不能发生突变，即通电过程，线圈中电流逐渐变大，断电过程，线圈中电流逐渐变小，方向不变．此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电自感现象中灯泡是否“闪亮”问题的判断，在于对电流大小的分析，若断电后通过灯泡的电流比原来强，则灯泡先闪亮后再慢慢熄灭．第三节电磁感应中的电路和图象问题【基本概念、规律】一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压(1)电动势：E＝Blv或E＝n ΔΦΔt.(2)路端电压：U＝IR＝ER＋r·R.二、电磁感应中的图象问题1．图象类型(1)随时间t变化的图象如B－t图象、Φ－t图象、E－t图象和i－t图象．(2)随位移x变化的图象如E－x图象和i－x图象．2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．(3)利用给出的图象判断或画出新的图象．【重要考点归纳】考点一电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E＝n ΔΦΔt或E＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．4.(1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高．考点二电磁感应中的图象问题1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量；(3)根据图象定量计算．2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B－t图象还是Φ－t图象，或者是E－t图象、I－t图象等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画出图象或判断图象．4.解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．【思想方法与技巧】电磁感应电路与图象的综合问题解决电路与图象综合问题的思路(1)电路分析弄清电路结构，画出等效电路图，明确计算电动势的公式．(2)图象分析①弄清图象所揭示的物理规律或物理量间的函数关系；②挖掘图象中的隐含条件，明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义．(3)定量计算运用有关物理概念、公式、定理和定律列式计算．第四节电磁感应中的动力学和能量问题【基本概念、规律】一、电磁感应现象中的动力学问题1．安培力的大小⎭⎬⎫安培力公式：F ＝BIl 感应电动势：E ＝Blv 感应电流：I ＝E R⇒F ＝B 2l 2v R 2．安培力的方向(1)先用右手定则判定感应电流方向，再用左手定则判定安培力方向． (2)根据楞次定律，安培力的方向一定和导体切割磁感线运动方向相反． 二、电磁感应中的能量转化 1．过程分析(1)电磁感应现象中产生感应电流的过程，实质上是能量的转化过程．(2)感应电流在磁场中受安培力，若安培力做负功，则其他形式的能转化为电能；若安培力做正功，则电能转化为其他形式的能．(3)当感应电流通过用电器时，电能转化为其他形式的能． 2．安培力做功和电能变化的对应关系“外力”克服安培力做多少功，就有多少其他形式的能转化为电能；安培力做多少功，就有多少电能转化为其他形式的能．【重要考点归纳】考点一 电磁感应中的动力学问题分析1．导体的平衡态——静止状态或匀速直线运动状态． 处理方法：根据平衡条件(合外力等于零)列式分析． 2．导体的非平衡态——加速度不为零．处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析． 3.分析电磁感应中的动力学问题的一般思路(1)先进行“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源参数E 和r ； (2)再进行“路”的分析——分析电路结构，弄清串、并联关系，求出相关部分的电流大小，以便求解安培力；(3)然后是“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况，尤其注意其所受的安培力；(4)最后进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型．考点二 电磁感应中的能量问题1．电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能转化为电能的过程．2．能量转化及焦耳热的求法 (1)能量转化(2)求解焦耳热Q的三种方法3.在解决电磁感应中的能量问题时，首先进行受力分析，判断各力做功和能量转化情况，再利用功能关系或能量守恒定律列式求解．【思想方法与技巧】电磁感应中的“双杆”模型1．模型分类“双杆”模型分为两类：一类是“一动一静”，甲杆静止不动，乙杆运动，其实质是单杆问题，不过要注意问题包含着一个条件：甲杆静止、受力平衡．另一种情况是两杆都在运动，对于这种情况，要注意两杆切割磁感线产生的感应电动势是相加还是相减．2．分析方法通过受力分析，确定运动状态，一般会有收尾状态．对于收尾状态则有恒定的速度或者加速度等，再结合运动学规律、牛顿运动定律和能量观点分析求解．3.分析“双杆”模型问题时，要注意双杆之间的制约关系，即“动杆”与“被动杆”之间的关系，需要注意的是，最终两杆的收尾状态的确定是分析该类问题的关键．电磁感应中的含容电路分析一、电磁感应回路中只有电容器元件1.这类问题的特点是电容器两端电压等于感应电动势，充电电流等于感应电流．2.(1)电容器的充电电流用I＝ΔQΔt＝CΔUΔt表示．(2)由本例可以看出：导体棒在恒定外力作用下，产生的电动势均匀增大，电流不变，所受安培阻力不变，导体棒做匀加速直线运动．二、电磁感应回路中电容器与电阻并联问题1.这一类问题的特点是电容器两端的电压等于与之并联的电阻两端的电压，充电过程中的电流只是感应电流的一支流．稳定后，充电电流为零．2.在这类问题中，导体棒在恒定外力作用下做变加速运动，最后做匀速运动．。

电磁感应相关实验学习目标对应题号目标01探究影响感应电流方向的因素1，2，3，4，5，6，9，10，11，12，13，16，18，19，21，23，24，25目标02含自感线圈的电路电流变化7，8，14，15，17，20，221(2022·浙江·统考高考真题)(1)探究滑动变阻器的分压特性，采用图1所示的电路，探究滑片P 从A 移到B 的过程中，负载电阻R 两端的电压变化。

①图2为实验器材部分连线图，还需要(选填af 、bf 、fd 、fc 、ce 或cg )连线。

②图3所示电压表的示数为V 。

③已知滑动变阻器的最大阻值R 0=10Ω，额定电流I =1.0A 。

选择负载电阻R =10Ω，以R 两端电压U 为纵轴，x L 为横轴(x 为AP 的长度，L 为AB 的长度)，得到U -x L分压特性曲线为图4中的“I ”；当R =100Ω，分压特性曲线对应图4中的__(选填“Ⅱ”或“Ⅲ”)；则滑动变阻器最大阻值的选择依据是。

(2)两个相同的电流表G1和G2如图5所示连接，晃动G1表，当指针向左偏时，静止的G2表的指针也向左偏，原因是。

A.两表都是“发电机”B.G1表是“发电机”，G2表是“电动机”C.G1表和G2表之间存在互感现象D.G1表产生的电流流入G2表，产生的安培力使G2表指针偏转【答案】af、fd、ce 1.50±0.02 ⅡR0<R BD/DB【详解】(1)[1]依原理图可知，还需要af、fd、ce连线；[2]依题意，所示电压表的示数为1.50V，考虑到偶然误差(1.50±0.02)V也可；[3]假定AP部分的电阻为R ，R 分别与10Ω与100Ω并联再与BP部分的电阻串联；由于相同的R 与100Ω并联后的电阻较与10Ω并联后的电阻大，则根据闭合电路的欧姆定律可知，滑片在相同位置下，负载电阻越大，其两端电压越大；即在相同横坐标下，此时负载100Ω时，电压表的示数应该较曲线为图4中的“I”来得大，故应该选“Ⅱ”。

专题10 电磁感应1.（2017天津卷）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R .金属棒ab 与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab 始终保持静止，下列说法正确的是A ．ab 中的感应电流方向由b 到aB ．ab 中的感应电流逐渐减小C ．ab 所受的安培力保持不变D ．ab 所受的静摩擦力逐渐减小答案：D解析：导体棒ab 、电阻R 、导轨构成闭合回路，磁感应强度均匀减小（k tB =∆∆为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab 中的电流方向由a 到b ，故 A 错误；根据法拉第电磁感应定律，感应电动势B S E k S t t Φ∆∆⋅===⋅∆∆，回路面积S 不变，即感应电动势为定值，根据欧姆定律R E I =，所以ab 中的电流大小不变，故B 错误；安培力BIL F =，电流大小不变，磁感应强度减小，则安培力减小，故C 错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f 与安培力F 等大反向，安培力减小，则静摩擦力减小，故D 正确.2.（2017全国卷Ⅰ）扫描隧道显微镜（STM ）可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示.无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是答案：A解析：本题考查电磁感应、电磁阻尼及其相关的知识点.施加磁场来快速衰减STM的微小振动，其原理是电磁阻尼，在振动时通过紫铜薄板的磁通量变化，紫铜薄板中产生感应电动势和感应电流，则其受到安培力作用，该作用阻碍紫铜薄板振动，即促使其振动衰减.方案A 中，无论紫铜薄板上下振动还是左右振动，通过它的磁通量都发生变化；方案B中，当紫铜薄板上下振动时，通过它的磁通量可能不变，当紫铜薄板向右振动时，通过它的磁通量不变；方案C中，紫铜薄板上下振动、左右振动时，通过它的磁通量可能不变；方案D中，当紫铜薄板上下振动时，紫铜薄板中磁通量可能不变.综上可知，对于紫铜薄板上下及左右振动的衰减最有效的方案是A.3. （2017浙江卷）如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内.则A.b点的磁感应强度为零B. ef导线在a点产生的磁场方向垂直纸面向里C.cd导线受到的安培力方向向右D.同时改变了导线的电流方向，cd导线受到的安培力方向不变答案：D解析：由右手螺旋定则可知.cdJ导线和ef导线在b处产生的磁场方向都垂直纸面向外.所以由矢量合成知b处的磁感应强度垂直纸面向外.故A错误:由右手螺旋定则知ef导线在左侧产生的磁感应强度垂直纸面向外，故B错误:由左手定则知.cd导线受到的安培力方向向左.故C错误:由题意可知，cd导线所处的位置磁汤方向发生改变，但同时自身电流方向向也发生改变，由左手定则知cd导线所受安培力方向不变.故D正确4.（2017全国卷Ⅰ）如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反，下列说法正确的是A．L1所受磁场作用力的方向与L2、L3所在平面垂直B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为D．L1、L2和L3答案：BC5.（2017全国卷Ⅲ）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直.金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T 位于回路围成的区域内，线框与导轨共面.现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向答案：D解析：因为PQ 突然向右运动，由右手定则可知，PQRS 中有沿逆时针方向的感应电流，穿过T 中的磁通量减小，由楞次定律可知，T 中有沿顺时针方向的感应电流，D 正确，ABC 错误.6.（2017全国卷Ⅲ）如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零.如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为A ．0B 0C 0BD ．2B 0 答案：C 解析：如图1所示，P 、Q 中电流在a 点产生的磁感应强度大小相等，设为B 1，由几何关系10B =，如果让P 中的电流反向、其他条件不变，如图2所示，由几何关系可知，a点处磁感应强度的大小为03B B ==，故选C.7.（2017北京卷）图1和图2是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈.实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同.下列说法正确的是A．图1中，A1与L1的电阻值相同B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图2中，变阻器R与L2的电阻值相同D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等答案：C解析：断开开关S1瞬间，灯A1突然闪亮，由于线圈L1的自感，通过L1的电流逐渐减小，且通过A1，即自感电流会大于原来通过A1的电流，说明闭合S1，电路稳定时，通过A1的电流小于通过L1的电流，L1的电阻小于A1的电阻，AB错误；闭合S2，电路稳定时，A2与A3的亮度相同，说明两支路的电流相同，因此变阻器R与L2的电阻值相同，C正确；闭合开关S2，A2逐渐变亮，而A3立即变亮，说明L2中电流与变阻器R中电流不相等，D错误.8.（2017全国卷Ⅱ）两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示.已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场.线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）.下列说法正确的是A．磁感应强度的大小为0.5 TB．导线框运动速度的大小为0.5 m/sC．磁感应强度的方向垂直于纸面向外D．在t=0.4 s至t=0.6 s这段时间内，导线框所受的安培力大小为0.1 N答案：BC解析：由E–t图象可知，线框经过0.2 s全部进入磁场，则速度0.1m/s=0.5m/s0.2lvt==，选项B正确；E=0.01 V，根据E=BLv可知，B=0.2 T，选项A错误；根据楞次定律可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t=0.4 s至t=0.6 s这段时间内，导线框中的感应电流0.01A2A0.005EIR===，所受的安培力大小为F=BIL=0.04 N，选项D错误；故选BC.9.（2017海南卷）如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距．若线框自由下落，从ab边进入磁场时开始，直至ab边到达磁场下边界为止，线框下落的速度大小可能（）A．始终减小 B．始终不变 C．始终增加 D．先减小后增加答案：CD解析：A、导线框开始做自由落体运动，ab边以一定的速度进入磁场，ab边切割磁场产生感应电流，根据左手定则可知ab边受到向上的安培力，当安培力大于重力时，线框做减速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先减速后加速运动，故A错误、D正确；B、当ab边进入磁场后安培力等于重力时，线框做匀速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先匀速后加速运动，故A错误；C、当ab边进入磁场后安培力小于重力时，线框做加速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速增大的加速运动，故加速运动，故C正确.10.（2017全国卷Ⅱ）某同学自制的简易电动机示意图如图所示.矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴.将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方.为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉答案：AD解析：为了使电池与两金属支架连接后线圈能连续转动起来，将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过一周后再次受到同样的安培力而使其转动，选项A 正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B 正确；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C 错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其转动，选项D 正确；故选AD.11.（2017江苏卷）如图所示，两条相距d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v ．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN 刚扫过金属杆时，杆中感应电流的大小l ；（2）MN 刚扫过金属杆时，杆的加速度大小a ；（3）PQ 刚要离开金属杆时，感应电流的功率P ．答案：（1）0Bdv I R = （2）220B d v a mR = （3）2220()B d v v P R-=12.（2017北京卷）发电机和电动机具有装置上的类似性，源于它们机理上的类似性.直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景.在竖直向下的磁感应强度为B 的匀强磁场中，两根光滑平行金属轨道MN 、PQ 固定在水平面内，相距为L ，电阻不计.电阻为R 的金属导体棒ab 垂直于MN 、PQ 放在轨道上，与轨道接触良好，以速度v （v 平行于MN ）向右做匀速运动.图1轨道端点MP 间接有阻值为r 的电阻，导体棒ab 受到水平向右的外力作用.图2轨道端点MP 间接有直流电源，导体棒ab 通过滑轮匀速提升重物，电路中的电流为I .（1）求在Δt 时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能.（2）从微观角度看，导体棒ab 中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用.为了方便，可认为导体棒中的自由电荷为正电荷.a ．请在图3（图1的导体棒ab ）、图4（图2的导体棒ab ）中，分别画出自由电荷所受洛伦兹力的示意图.b ．我们知道，洛伦兹力对运动电荷不做功.那么，导体棒ab 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明.答案：（1）222B L v t R r∆+ BLv t ∆ （2）a ．如答图3、答图4 b ．见解析题图2中，棒ab 受到的安培力F 2=BIL在Δt 时间内，“电动机”输出的机械能等于安培力对棒ab 做的功2E F v t BILv t =⋅∆=∆机（2）a ．题图3中，棒ab 向右运动，由左手定则可知其中的正电荷受到b →a 方向的洛伦兹力，在该洛伦兹力作用下，正电荷沿导体棒运动形成感应电流，有沿b →a 方向的分速度，受到向左的洛伦兹力作用；题图4中，在电源形成的电场作用下，棒ab 中的正电荷沿a →b 方向运动，受到向右的洛伦兹力作用，该洛伦兹力使导体棒向右运动，正电荷具有向右的分速度，又受到沿b →a 方向的洛伦兹力作用.如答图3、答图4.b.设自由电荷的电荷量为q ,沿导体棒定向移动的速率为u .如图4所示,沿棒方向的洛伦兹力qvB f ='1,做负功t qvBu t u f W ∆-=∆'-=11 垂直棒方向的洛伦兹力quB f ='2, 做正功t quBv t v f W ∆=∆'=22所以W 1=-W 2,即导体棒中一个自由电荷所受的洛伦兹力做功为零.1f '做负功,阻碍自由电荷的定向移动,宏观上表现为“反电动势”,消耗电源的电能;2f '做正功,宏观上表现为安培力做正功,使机械能增加.大量自由电荷所受洛伦兹力做功的宏观表现是将电能转化为等量的机械能;在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用.13.（2017海南卷）如图，两光滑平行金属导轨置于水平面（纸面）内，轨间距为l，左端连有阻值为R的电阻．一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B、方向竖直向下的匀强磁场区域．已知金属杆以速度v0向右进入磁场区域，做匀变速直线运动，到达磁场区域右边界（图中虚线位置）时速度恰好为零．金属杆与导轨始终保持垂直且接触良好．除左端所连电阻外，其他电阻忽略不计．求金属杆运动到磁场区域正中间时所受安培力的大小及此时电流的功率．答案：金属杆运动到磁场区域正中间时所受安培力的大小，此时电流的功率为.解析：由题意可知，开始时导体棒产生的感应电动势为：E=Blv0，依据闭合电路欧姆定律，则电路中电流为：I=，再由安培力公式有：F=BIl=；设导体棒的质量为m，则导体棒在整个过程中的加速度为：a==设导体棒由开始到停止的位移为x，由运动学公式：0﹣解得：x==；故正中间离开始的位移为：x中=；设导体棒在中间的位置时的速度为v，由运动学公式有：v2﹣v02=2ax中解得：v=则导体棒运动到中间位置时，所受到的安培力为：F=BIl=；导体棒电流的功率为：P=I 2R=；14.（2017天津卷）电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器.电磁轨道炮示意如图，图中直流电源电动势为E ，电容器的电容为C .两根固定于水平面内的光滑平行金属导轨间距为l ，电阻不计.炮弹可视为一质量为m 、电阻为R 的金属棒MN ，垂直放在两导轨间处于静止状态，并与导轨良好接触.首先开关S 接1，使电容器完全充电.然后将S 接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B 的匀强磁场（图中未画出），MN 开始向右加速运动.当MN 上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN 达到最大速度，之后离开导轨.问：（1）磁场的方向；（2）MN 刚开始运动时加速度a 的大小；（3）MN 离开导轨后电容器上剩余的电荷量Q 是多少.答案：（1）磁场的方向垂直于导轨平面向下 （2）mR BEl a = （3）mC l B E C l B Q +=222222（3）电容器放电前所带的电荷量CE Q =1开关S 接2后，MN 开始向右加速运动，速度达到最大值v m 时，MN 上的感应电动势：m E Blv '= 最终电容器所带电荷量E C Q '=2设在此过程中MN 的平均电流为I ，MN 上受到的平均安培力：l I B F ⋅⋅=由动量定理，有：m 0F t mv ⋅∆=- 又：12I t Q Q ⋅∆=-整理的：最终电容器所带电荷量Q =2。
