《焊接结构生产》复习题教学资料

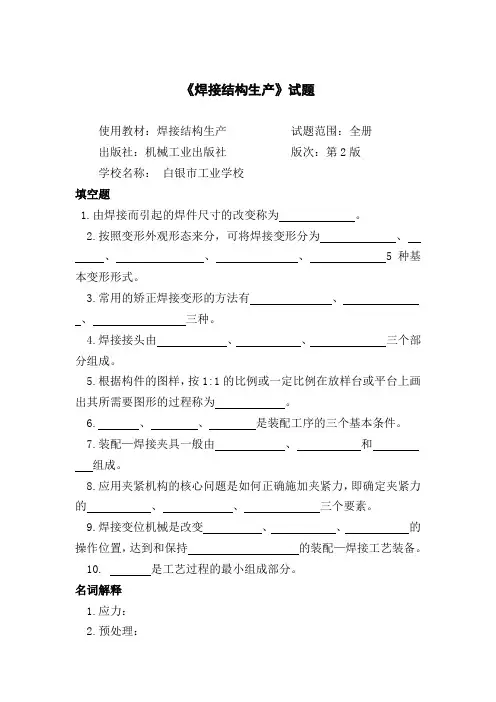

《焊接结构生产》试题使用教材：焊接结构生产试题范围：全册出版社：机械工业出版社版次：第2版学校名称：白银市工业学校填空题1.由焊接而引起的焊件尺寸的改变称为。

2.按照变形外观形态来分，可将焊接变形分为、、、、 5种基本变形形式。

3.常用的矫正焊接变形的方法有、、三种。

4.焊接接头由、、三个部分组成。

5.根据构件的图样，按1:1的比例或一定比例在放样台或平台上画出其所需要图形的过程称为。

6. 、、是装配工序的三个基本条件。

7.装配—焊接夹具一般由、和组成。

8.应用夹紧机构的核心问题是如何正确施加夹紧力，即确定夹紧力的、、三个要素。

9.焊接变位机械是改变、、的操作位置，达到和保持的装配—焊接工艺装备。

10. 是工艺过程的最小组成部分。

名词解释1.应力：2.预处理：3划线：4.装配：5.装配—焊接工艺装备：6.工序：7.变形：8.焊接工艺规程：9.焊接接头：10.应力集中：判断题1.焊接过程是一个不均匀加热和冷却的过程，因而焊接结构必然存在焊接残余应力和变形。

（）2.材料的塑性越好，其允许变形的程度越大，则最小弯曲半径越大。

（）3.钢材矫正的方法按钢材作用力的不同分为手工矫正、机械矫正、火焰矫正和高频热点矫正。

（）4.旋压是利用凸模把板料压入凹模，使板料变成中空形状零件的工序。

（）5.定位焊必须按正式焊缝的工艺条件施焊。

（）6.焊接回转台属于焊机变位机械。

（）7.焊接滚轮架是一种焊件变为机械。

（）8.焊工变位机又称焊工升降台。

（）9.工位是工艺过程的最小组成部分。

（）10.焊接结构的技术要求一般包括使用性能要求和工艺性能要求。

（）简答题1.产生焊接应力与变形的原因有哪些？2.消除或减小焊接残余应力的方法有哪些？3.影响焊接接头性能的因素主要有哪些？4.预防焊接结构脆性断裂的措施有哪些？5.提高工件疲劳强度的措施有哪些？6.焊接结构生产主要包括哪些工艺过程？7.钢材的矫正方法有哪些？8.焊接工装的作用是什么？简述焊接工装的分类？9.什么是焊接结构工艺性分析？它的目的是什么？10.从减小焊接应力与变形的角度分析焊接结构工艺的合理性。

第一章绪论焊接机构的优点：（1）焊接接头强度高（2）焊接结构设计灵活性大：焊接结构的几何形状不受限制；焊接结构的壁厚不受限制；焊接结构的外形尺寸不受限制；可利用标准或非标尊型材组焊形成所需要的结构；采用焊接的方法可实现异种材料的连接；焊接还可与其他工艺方法联合使用。

（3）焊接接头密封性好（4）焊前准备工作简单（5）易于结构的变更和改型（6）焊接结构的成品率高。

焊接结构的不足之处：（1）存在较大的焊接应力和变形（2）对应力集中敏感（3）焊接接头的性能不均匀材料的焊接适应性；设计的焊接可靠性；制造的焊接可行性。

焊接残余应力和焊接变形是焊接性的重要组成部分，它影响到冷、热裂纹的产生，影响使用性能并妨碍制造过程。

构件焊接性可理解为所需要的强度性能焊接结构的性能和质量问题涉及到三个主要方面，即热场（温度场）、应力和变形场以及显微组织状态场。

第三章焊接应力与变形所谓内应力是指在没有外力的条件下平衡于物体内部的应力。

内应力是普遍存在的。

内应力按其分布范围的不同可以分为三类：宏观内应力，其平衡范围很大，可以和物体的尺度相比较；微观内应力，其平衡范围比前者要小得多，仅相当于晶粒的尺度；超微观内应力，其平衡范围更小，气大小可与晶格尺度来比量。

“热胀冷缩”是自然界中普遍存在的一种物理现象。

物体受热后会膨胀、冷却后会收缩，也就是说，温度的变化会使物体产生变形。

如果物体的“胀”、“缩”变形是自由的，即变形不受约束，则说明变形是温度变化的唯一反映；如果这种变形受到约束，就会在物体内部产生应力，这种应力称为温度应力或热应力。

热应力是由于构件不均匀受热所引起的。

此应力是在温度均匀后残存在杆件中的，因此称之为残余应力。

如果材料在受热过程中发生相变，并且相变造成材料的比体积发生变化，因而也会造成体积变化，即产生变形。

这种相变所带来的体积变化如果受到限制，也会产生新的内应力，这种内应力即为相变应力。

当温度恢复到初始的均匀状态后，如果相变产物仍然保留，则相变应力也将保留，并形成残余应力，即相变残余应力。

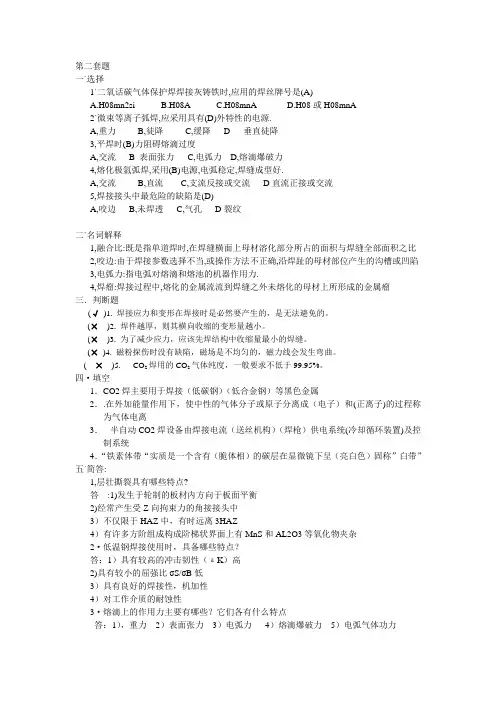

第二套题一`选择1`二氧话碳气体保护焊焊接灰铸铁时,应用的焊丝牌号是(A)A.H08mn2siB.H08AC.H08mnAD.H08或H08mnA2`微束等离子弧焊,应采用具有(D)外特性的电源.A,重力B,徒降C,缓降 D 垂直徒降3,平焊时(B)力阻碍熔滴过度A,交流 B 表面张力C,电弧力D,熔滴爆破力4,熔化极氩弧焊,采用(B)电源,电弧稳定,焊缝成型好.A,交流B,直流C,支流反接或交流D直流正接或交流5,焊接接头中最危险的缺陷是(D)A,咬边B,未焊透C,气孔D裂纹二`名词解释1,融合比:既是指单道焊时,在焊缝横面上母材溶化部分所占的面积与焊缝全部面积之比2,咬边:由于焊接参数选择不当,或操作方法不正确,沿焊趾的母材部位产生的沟槽或凹陷3,电弧力:指电弧对熔滴和熔池的机器作用力.4,焊瘤:焊接过程中,熔化的金属流流到焊缝之外未熔化的母材上所形成的金属瘤三．判断题(√)1. 焊接应力和变形在焊接时是必然要产生的，是无法避免的。

(×)2. 焊件越厚，则其横向收缩的变形量越小。

(×)3. 为了减少应力，应该先焊结构中收缩量最小的焊缝。

(×)4. 磁粉探伤时没有缺陷，磁场是不均匀的，磁力线会发生弯曲。

( ×)5. CO2焊用的CO2气体纯度，一般要求不低于99.95%。

四·填空1．CO2焊主要用于焊接（低碳钢）（低合金钢）等黑色金属2．.在外加能量作用下，使中性的气体分子或原子分离成（电子）和(正离子)的过程称为气体电离3．半自动CO2焊设备由焊接电流（送丝机构）（焊枪）供电系统(冷却循环装置)及控制系统4．“铁素体带“实质是一个含有（脆体相）的碳层在显微镜下呈（亮白色）固称”白带”五`简答:1,层壮撕裂具有哪些特点?答:1)发生于轮制的板材内方向于板面平衡2)经常产生受Z向拘束力的角接接头中3）不仅限于HAZ中，有时远离3HAZ4）有许多方阶组成构成阶梯状界面上有MnS和AL2O3等氧化物夹杂2·低温钢焊接使用时，具备哪些特点？答：1）具有较高的冲击韧性（аK）高2)具有较小的屈强比σS/σB低3）具有良好的焊接性，机加性4）对工作介质的耐蚀性3·熔滴上的作用力主要有哪些？它们各有什么特点答：1），重力2）表面张力3）电弧力4）熔滴爆破力5）电弧气体功力特点：平焊时重力促使熔滴过度，立焊仰焊阻碍熔滴过渡电弧力在大电流对熔滴起主要作用，电流较小时起主要作用是重力表面张力熔滴爆破力促使熔滴过渡时产生飞溅表面张力阻碍熔滴过渡电弧气体吹力总是促使熔滴过渡六·实例;一(1)(3MnNiMoNbCBHW35`)钢厚板压力容器手弧焊工艺参数要求：采用“V“或’U”形坡口，厚板8MM，施焊方法：单面焊双面成形答工艺参数底层道焊：焊条直径Ф4mm焊接电流：140A焊接电流：23~24V填充焊接：焊条直径5MM焊接电流160~170A焊接电压23~24V焊条材料E6015（J607）或E6016（J606）实例二“Y’型坡口板一板对接的CO2焊接工艺要求：焊接方法CO2气体保护焊答：工艺参数，焊丝直径Ф1.2~1.6MM坡口角度：45~60焊接电流：200~450A气体流量：15~25L/MIN自动送丝速度：20~42M/MIN焊接电压：23~43V。

焊接复习资料(含答案)焊接课堂作业一、填空题1.按焊接过程的物理特点，焊接方法可分为熔焊、压焊和和钎焊三大类。

2.常见的熔化焊接方法有手工电弧焊、__埋弧焊__、_气体保护焊_、__电渣焊_等。

3.采用直流电源焊接时,正接是指焊件接弧焊机的_正极_ 采用直流电源焊接时,正接是指焊条接_负极_。

4.手工电弧焊电焊条的焊芯的作用是电极与补充金属。

5.焊条电弧焊的电焊条焊芯和药皮组成。

6.按熔渣性质焊条可分为酸性焊条和碱性焊条两类。

7.焊接过程中，焊条直径越大，选择的焊接电流应越大8.常用的气体保护焊有氩弧焊和 CO2气体保护焊。

9.电渣焊是利用电流通过熔渣所产生的电阻热作为热源进行焊接的一种焊接方法。

10.焊后矫正焊接变形的方法有机械矫正法和火焰加热矫正法。

11.埋弧焊不使用焊条，而使用焊丝与焊剂。

12.常用的电阻焊有点焊、缝焊与对焊三种 13.常用的对焊有电阻对焊和闪光对焊两种。

14.点焊时应采用搭接接头。

15.硬钎焊时钎料熔点在 450 ℃以上，接头强度在 200Mpa以上。

软钎焊时钎料熔点在 450 ℃以下，接头强度在200 Mpa以下。

16.影响钢焊接性的主要因素是碳当量法。

17.碳当量法可用来估算钢材的焊接性能，碳当量值小于 % 时，钢材的焊接性能良好。

18.低碳钢和强度等级较低的低合金钢的焊接性好。

19.__低__碳钢具有良好的焊接性，被广泛应用于各类焊接工件的生产。

20.铸铁的焊接性比低碳钢差。

21.汽车油箱常采用板料冲压和焊接方法组合制造。

22.铝合金薄板常用的焊接方法是钨极氩弧焊。

23.手工电弧焊焊接接头的形式分为_对接接头_、T型接头_、_角接接头_和_搭接接头_四种。

二、选择题1.下列焊接方法中，属于熔化焊的是 A.点焊气体保护焊 C.对焊 D.摩擦焊2.一般情况下，焊条电弧焊电弧电压在之间。

～250V ～90V ～400V ～35V3.直流电弧焊时，产生热量最多的是 A.阳极区 B. 阴极区 C.弧柱区 D.热影响区4. 直流电弧焊时，阴极区与阳极区的温度关系为 A.相等 B.阳极区高于阴极区 C. 阴极区高于阳极区 D.不稳定5.选用碱性焊条焊接金属薄板时，以选择方法有利。

焊接结构试题及参考答案1.判断题（是画√，⾮画×，）1.焊接过程中，材料因受热的影响（但未熔化）⽽发⽣组织和⼒学性能变化的区域称为焊接热影响区。

（√）2.熔合区是焊接接头中综合性能最好的区域。

（×）3.结构刚度增⼤时，焊接残余应⼒也随之增⼤。

（√）4.为了减⼩焊接变形，焊接平⾯交叉焊缝时，应当先焊横向焊缝，后焊纵向焊缝。

（√）5.承受动载的重要结构，可⽤增⼤焊缝余⾼来提⾼其疲劳强度。

（×）6.由于搭接接头不是焊接结构的理想接头，故很少采⽤。

（√）7．锰既是较好的脱氧剂，⼜是常⽤的脱硫剂，与硫化合成硫化锰，形成熔渣浮于熔池表⾯，以减少焊缝的热裂倾向。

（√）8．焊接过程中，硫易引起焊缝⾦属热裂，故⼀般规定：焊丝中的含硫量不⼤于0.040%，优质焊丝中不⼤于0.030%。

（√）9．若低碳钢含硫量过⾼，为防⽌焊接接头出现裂纹，焊前需进⾏预热，⼀般预热温度为100~150℃。

（√）10．多层焊过程中，第⼀层按规定的预热温度预热，以后各层的预热温度可敬逐层降低。

（×）11．影响焊接热循环的主要因素有：焊接热输⼊、预热和层间温度、⼯件厚度、接头形式及材料本⾝的导热性能等。

（√）12．焊接热输⼊仅与焊接电流和电弧电压有关，⽽与焊接速度⽆关。

（×）13．采⽤较⼩的焊接热输⼊，有利于减轻接头的应变脆化程度。

（√）14．可焊性试验的主要⽬的是选择适⽤于母材的焊接材料，确定合适的焊接⼯艺。

（√））15、焊接⼯艺评定主要因素变更时，不影响接接头的机械性能，则不需重新评定焊接⼯艺。

(×)16、在同⼀类别钢材中钢材的钢号变更，焊接⼯艺就要重评定。

(×)17、焊接结构的疲劳断裂通常是在焊接接头处开始产⽣。

(√)18、提⾼t形接头疲劳强度的根本措施是开坡⼝焊接和加⼯焊缝过渡区使之圆滑过渡。

(√)19、焊接热影响区的⼤⼩与焊接⼯艺参数⽆关。

（×）20、在焊接过程中，碳是⼀种良好的脱氧剂，所以焊芯中含碳量越⾼越好。

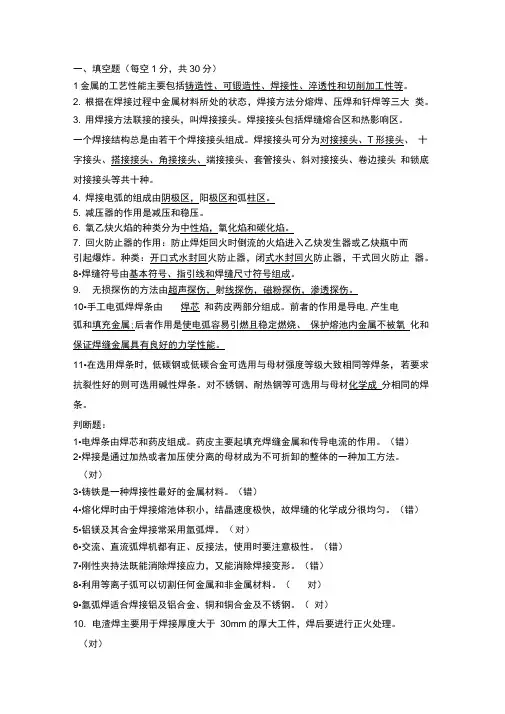

一、填空题（每空1分，共30分）1金属的工艺性能主要包括铸造性、可锻造性、焊接性、淬透性和切削加工性等。

2. 根据在焊接过程中金属材料所处的状态，焊接方法分熔焊、压焊和钎焊等三大类。

3. 用焊接方法联接的接头，叫焊接接头。

焊接接头包括焊缝熔合区和热影响区。

一个焊接结构总是由若干个焊接接头组成。

焊接接头可分为对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底对接接头等共十种。

4. 焊接电弧的组成由阴极区，阳极区和弧柱区。

5. 减压器的作用是减压和稳压。

6. 氧乙炔火焰的种类分为中性焰，氧化焰和碳化焰。

7. 回火防止器的作用：防止焊炬回火时倒流的火焰进入乙炔发生器或乙炔瓶中而引起爆炸。

种类：开口式水封回火防止器，闭式水封回火防止器，干式回火防止器。

8•焊缝符号由基本符号、指引线和焊缝尺寸符号组成。

9. 无损探伤的方法由超声探伤，射线探伤，磁粉探伤，渗透探伤。

10•手工电弧焊焊条由焊芯和药皮两部分组成。

前者的作用是导电,产生电弧和填充金属;后者作用是使电弧容易引燃且稳定燃烧、保护熔池内金属不被氧化和保证焊缝金属具有良好的力学性能。

11•在选用焊条时，低碳钢或低碳合金可选用与母材强度等级大致相同等焊条，若要求抗裂性好的则可选用碱性焊条。

对不锈钢、耐热钢等可选用与母材化学成分相同的焊条。

判断题：1•电焊条由焊芯和药皮组成。

药皮主要起填充焊缝金属和传导电流的作用。

（错）2•焊接是通过加热或者加压使分离的母材成为不可折卸的整体的一种加工方法。

（对）3•铸铁是一种焊接性最好的金属材料。

（错）4•熔化焊时由于焊接熔池体积小，结晶速度极快，故焊缝的化学成分很均匀。

（错）5•铝镁及其合金焊接常采用氩弧焊。

（对）6•交流、直流弧焊机都有正、反接法，使用时要注意极性。

（错）7•刚性夹持法既能消除焊接应力，又能消除焊接变形。

（错）8•利用等离子弧可以切割任何金属和非金属材料。

（对）9•氩弧焊适合焊接铝及铝合金、铜和铜合金及不锈钢。

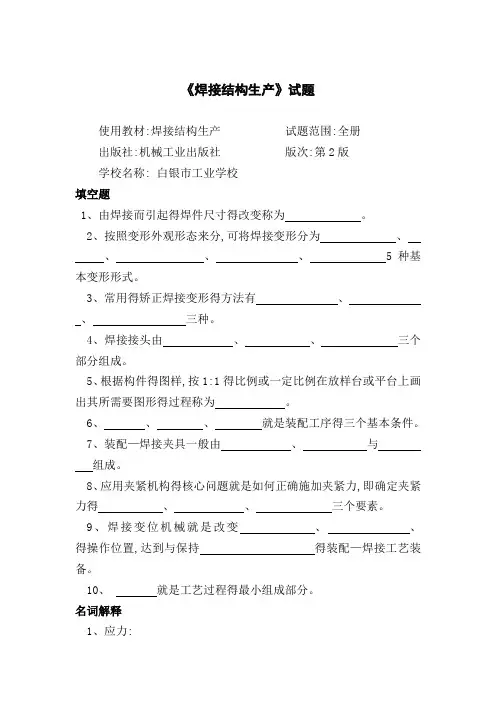

《焊接结构生产》试题使用教材:焊接结构生产试题范围:全册出版社:机械工业出版社版次:第2版学校名称: 白银市工业学校填空题1、由焊接而引起得焊件尺寸得改变称为。

2、按照变形外观形态来分,可将焊接变形分为、、、、 5种基本变形形式。

3、常用得矫正焊接变形得方法有、、三种。

4、焊接接头由、、三个部分组成。

5、根据构件得图样,按1:1得比例或一定比例在放样台或平台上画出其所需要图形得过程称为。

6、、、就是装配工序得三个基本条件。

7、装配—焊接夹具一般由、与组成。

8、应用夹紧机构得核心问题就是如何正确施加夹紧力,即确定夹紧力得、、三个要素。

9、焊接变位机械就是改变、、得操作位置,达到与保持得装配—焊接工艺装备。

10、就是工艺过程得最小组成部分。

名词解释1、应力:2、预处理:3划线:4、装配:5、装配—焊接工艺装备:6、工序:7、变形:8、焊接工艺规程:9、焊接接头:10、应力集中:判断题1、焊接过程就是一个不均匀加热与冷却得过程,因而焊接结构必然存在焊接残余应力与变形。

( )2、材料得塑性越好,其允许变形得程度越大,则最小弯曲半径越大。

( )3、钢材矫正得方法按钢材作用力得不同分为手工矫正、机械矫正、火焰矫正与高频热点矫正。

( )4、旋压就是利用凸模把板料压入凹模,使板料变成中空形状零件得工序。

( )5、定位焊必须按正式焊缝得工艺条件施焊。

( )6、焊接回转台属于焊机变位机械。

( )7、焊接滚轮架就是一种焊件变为机械。

( )8、焊工变位机又称焊工升降台。

( )9、工位就是工艺过程得最小组成部分。

( )10、焊接结构得技术要求一般包括使用性能要求与工艺性能要求。

( )简答题1、产生焊接应力与变形得原因有哪些？2、消除或减小焊接残余应力得方法有哪些？3、影响焊接接头性能得因素主要有哪些？4、预防焊接结构脆性断裂得措施有哪些？5、提高工件疲劳强度得措施有哪些？6、焊接结构生产主要包括哪些工艺过程？7、钢材得矫正方法有哪些？8、焊接工装得作用就是什么？简述焊接工装得分类？9、什么就是焊接结构工艺性分析？它得目得就是什么？10、从减小焊接应力与变形得角度分析焊接结构工艺得合理性。
