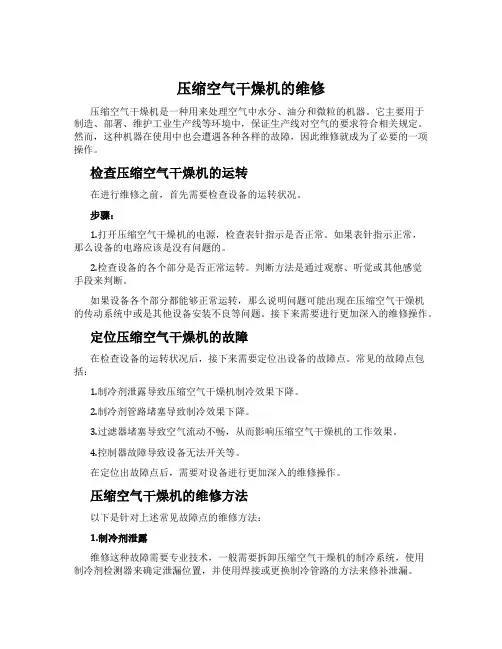

压缩空气干燥机的维修压缩空气干燥机是一种用来处理空气中水分、油分和微粒的机器。
它主要用于制造、部署、维护工业生产线等环境中，保证生产线对空气的要求符合相关规定。
然而，这种机器在使用中也会遭遇各种各样的故障，因此维修就成为了必要的一项操作。
检查压缩空气干燥机的运转在进行维修之前，首先需要检查设备的运转状况。
步骤：1.打开压缩空气干燥机的电源，检查表针指示是否正常。
如果表针指示正常，那么设备的电路应该是没有问题的。
2.检查设备的各个部分是否正常运转。
判断方法是通过观察、听觉或其他感觉手段来判断。
如果设备各个部分都能够正常运转，那么说明问题可能出现在压缩空气干燥机的传动系统中或是其他设备安装不良等问题。
接下来需要进行更加深入的维修操作。
定位压缩空气干燥机的故障在检查设备的运转状况后，接下来需要定位出设备的故障点。
常见的故障点包括：1.制冷剂泄露导致压缩空气干燥机制冷效果下降。
2.制冷剂管路堵塞导致制冷效果下降。
3.过滤器堵塞导致空气流动不畅，从而影响压缩空气干燥机的工作效果。
4.控制器故障导致设备无法开关等。
在定位出故障点后，需要对设备进行更加深入的维修操作。
压缩空气干燥机的维修方法以下是针对上述常见故障点的维修方法：1.制冷剂泄露维修这种故障需要专业技术，一般需要拆卸压缩空气干燥机的制冷系统，使用制冷剂检测器来确定泄漏位置，并使用焊接或更换制冷管路的方法来修补泄漏。
2.制冷剂管路堵塞清洗管路是处理这种故障的一种方法，可以使用高压气体将管路从管口处反吹，以清除通道内的固体物质。
如果管路已经受到严重损害或堵塞无法清除，则需要更换管路。
3.过滤器堵塞若是过滤器堵塞引起的问题，使用清洁液或换在更好的过滤器可以解决这一问题。
4.控制器故障需要更换或修理故障控制器，或者更换整个设备。
总结在维修压缩空气干燥机之前，需要对设备的运转状况进行检查，并定位出故障点。
一旦问题点确定，可以采用适当的维修方法快速修复设备。
需要特别注意的是，维修需要具备专业技能，不要盲目进行维修，否则会造成更大的问题，延误生产进程。

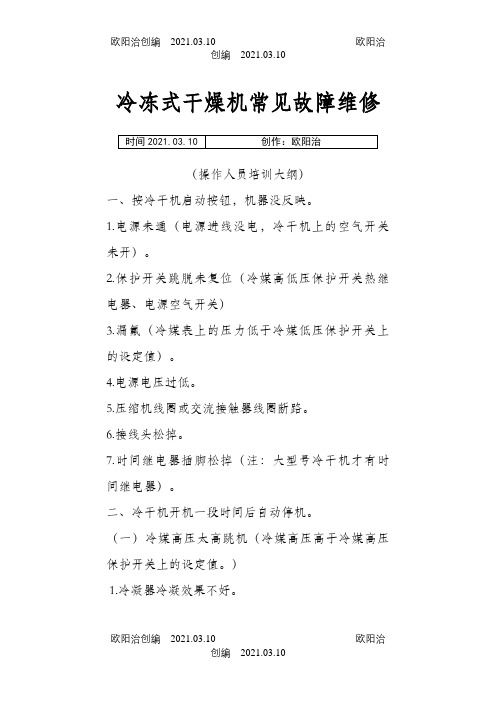

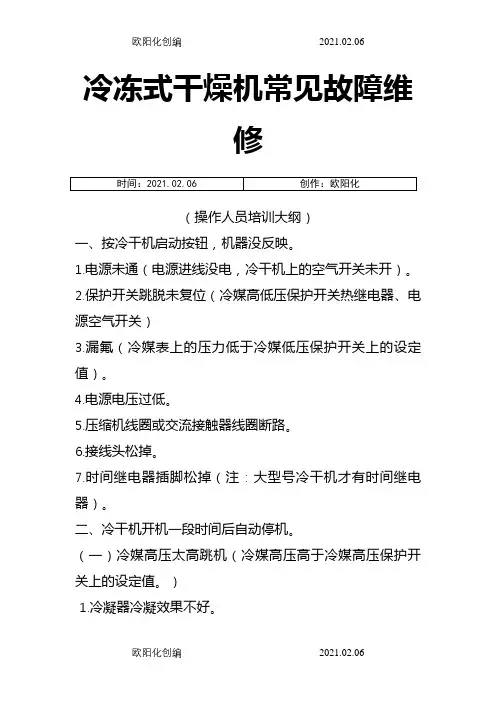

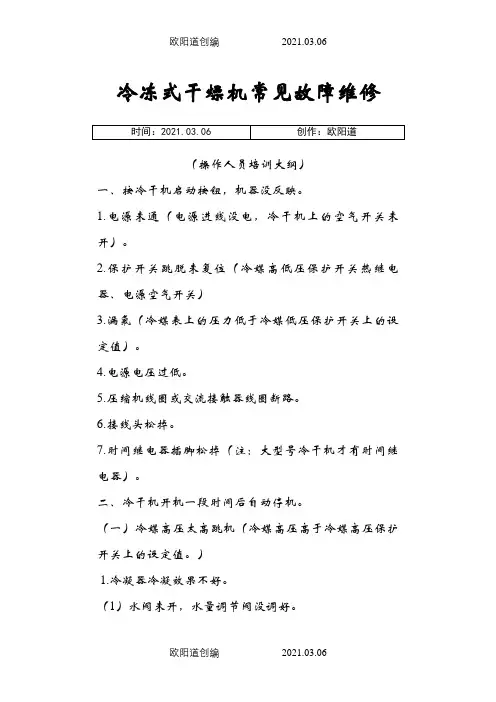

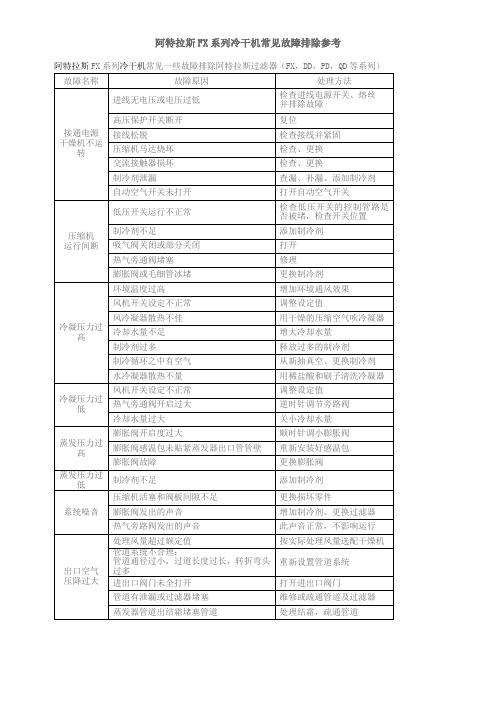

冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于cm2水温高于32C（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（ 6 ）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7.冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2.冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3.调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。
3.电压过低或过高（单相为208V-230V，三相为342V-418V）或缺相。
冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7. 冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2. 冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3. 调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。
冷冻式干燥机常有故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反响。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝收效不好。
（1）水阀未开，水量调治阀没调好。
（2）水压低于水温高于 32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇向来没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气入口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调治不当（一般指水量调治阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道拥堵（一般载干燥过滤器或膨胀阀部位）。
7.冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄露。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2.冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3.调治不当（一般在冬天水量调治阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机遇损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。
3.电压过低或过高（单相为208V-230V ，三相为342V-418V ）或缺相。
冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于 1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7. 冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2. 冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3. 调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。
冷干机配件维护及故障诊断冷干机各配件使用维护及日常故障诊断书一、冷媒高压表冷媒低压表附：读表:冷媒低压表、冷媒高压表读最外一圈的单位为MPa的数值，如指针指到.3 即当前的压力为0.3MPa。
1.冷媒低压表：监视蒸发器内冷媒的饱和压力值变化。
2.冷媒高压表：监视冷凝器内冷媒的压力值变化。
3.正常使用情况：3-1风冷型冷干机：冷媒高压表正常值应在1.2Mpa~1.8Mpa范围内，冷媒低压表正常值应为0.4Mpa~0.6Mpa范围内。
3-2水冷型冷干机：冷媒高压表正常值应在1.2Mpa~1.6Mpa范围内，冷媒低压表正常值应在0.4Mpa~0.6Mpa范围内。
二、空气压力表空气出口压力表：指示压缩空气在冷干机出口处的压力值。
正常使用情况：冷干机空气出口的压力值相对应的是冷干机空气进口的压力值，进出口的压力差称为压降。
冷干机的压降一般≤0.02Mpa三、热力膨胀阀1.用途：控制制冷系统的蒸发压力和温度。
2.正常使用情况：2-1膨胀阀主要在制冷系统中，起节流作用，冷媒从液态变成汽态，主要靠膨胀阀降压来完成。
一般情况下，环境温度变化不大的时候。
无需调节，因为出厂前已经设定最佳位置。
2-2热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。
感应机构中充注氟利昂工质，感温包设置在蒸发器出口处，其出口处温度与蒸发温度之间存在温差，通常称为过热度。
3.热力膨胀阀的调整：热力膨胀阀的调整工作，必须在制冷装置正常运行状态下进行。
调整中，如果感到过热度太小，则可把调节螺杆按顺时针方向转动（即增大弹簧力，减小热力膨胀阀开启度），使流量减小；反之，若感到过热度太大，即供液不足，则可把调节螺杆朝相反方向（逆时针）转动，使流量增大。
由于实际工作中的热力膨胀阀感温系统存在着一定的热惰性，形成信号传递滞后，运行基本稳定后方可进行下一次调整。
因此整个调整过程必须耐心细致，调节螺杆转动的圈数一次不宜过多过快四、热气旁通阀1.用途：主要调节压缩机的制冷量，使其与蒸发器的负荷相适合，热气旁通阀安装于制冷系统高低压侧之间的旁通管路上。
冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7. 冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2. 冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3. 调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。
冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7. 冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2. 冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3. 调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。

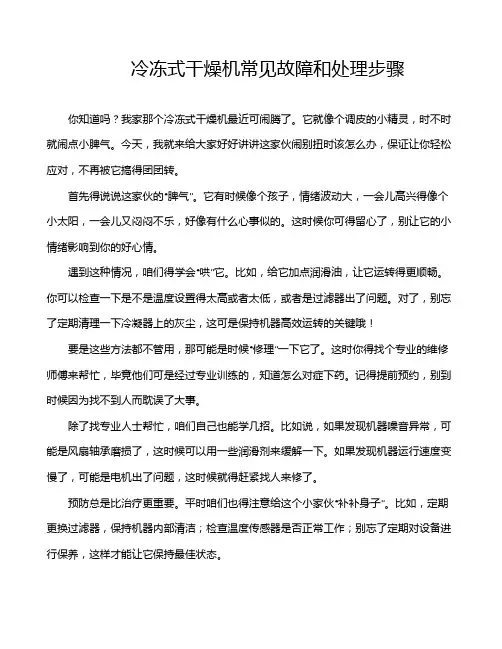

冷干机常见故障及排除-回复冷干机是一种常用的工业设备，用于将物料中的水分蒸发掉，以达到干燥的效果。
然而，由于长时间使用或操作不当，冷干机常常会出现故障。
本文将详细介绍冷干机常见的故障，并提供一步一步的排除方法。
故障一：无法启动当冷干机无法启动时，首先要检查电源是否正常连接。
确保电源线没有断裂，并且插头与插座紧密连接。
如果电源正常，那么应检查设备的开关是否打开。
有些冷干机可能配有额外的开关或保护装置，在启动之前必须先解锁或关闭。
如果以上两个步骤都没有发现问题，那么可以考虑设备内部的电气元件是否损坏。
这时候需要由专业技术人员进行维修或更换。
故障二：干燥效果差当冷干机无法达到预期的干燥效果时，可能是因为以下原因：1. 温度设置不正确：检查冷干机的温度设置是否准确，确保设置的温度与物料的要求相匹配。
如果温度设置正确，那么可能是温度传感器或控制系统出现故障，此时需要专业技术人员进行修理。
2. 风量不足：检查冷干机的风量调节是否正确。
风量不足会导致物料无法充分暴露在干燥的空气中，从而影响干燥效果。
如果风量调节正确，那么可能是风机或风机控制器发生故障，需要修理或更换。
3. 物料堵塞：检查冷干机的出料口和排气口是否有物料堵塞。
堵塞会导致湿气无法有效排出，从而影响干燥效果。
如果有堵塞，应及时清理。
故障三：噪音过大当冷干机工作时产生过大的噪音时，可能是以下原因之一：1. 设备安装不牢固：噪音可能是由于冷干机松动或不稳定地安装在地面上引起的。
检查设备的支架和连接部件是否紧固，需要调整和加固。
2. 风扇叶片损坏：检查冷干机的风扇叶片是否完整和无损，如果叶片受损，应及时更换。
3. 轴承磨损：检查冷干机的轴承是否磨损，如果轴承磨损严重，需要进行维修或更换。
故障四：能耗过高当冷干机的能耗过高时，可能是以下原因之一：1. 绝缘故障：检查冷干机的绝缘是否正常。
绝缘故障会导致能量损失增加，从而增加能耗。
2. 运行时间过长：检查冷干机的运行时间是否超过正常范围。

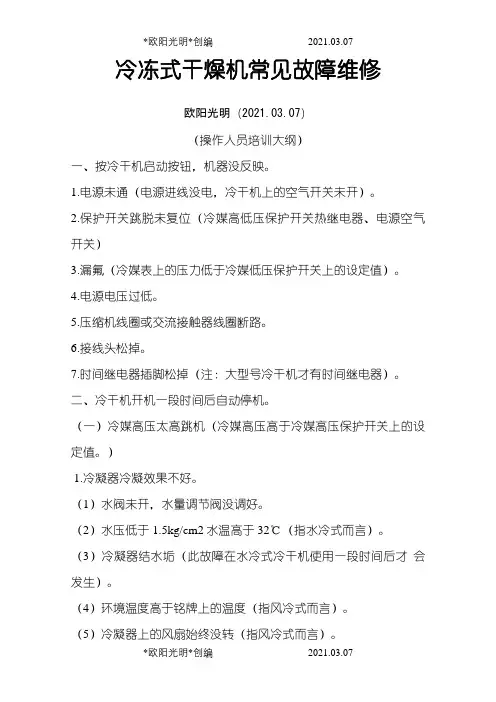

冷冻式干燥机常见故障维修欧阳光明（2021.03.07）（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7. 冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2. 冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3. 调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。
冷干机的常用维修小知识 冷干机是压缩空气后处理设备的其中一种，其除水原理是利用制冷技术将压缩空气进行强制降温，并使其中含有的水蒸汽、油雾凝结成液滴由排水器排出机外，从而得到干燥纯净的压缩空气。 一、 空压机后处理设备的推荐配置（见附图1） 二、 冷干机的制冷系统流程（见附图2） 三、 冷干机一般制冷基本配置表 机 型 冷媒加注量 制冷压缩机功率 节流系统 0.5 m3 200g 1/4p 毛细管 1 m3 580g 1/3p 毛细管 2 m3 600g 3/4p 毛细管 3 m3 680g 1.0p 毛细管 6 m3 1200g 1.75p 毛细管 7.5 m3 1500g 2.5p 毛细管 10 m3 2100g 3.0p 毛细管 12 m3 2400g 3.5p 毛细管 15 m3 3400g 4.5p 膨胀阀 20 m3 3800g 5.0p 膨胀阀 25 m3 5500g 7.0p 膨胀阀 30 m3 8500g 7.5p 膨胀阀 40 m3 11000g 10.0p 膨胀阀 50 m3 13000g 12.0p 膨胀阀 60 m3 15000g 15.0p 膨胀阀
