冻干机常见故障的出现及分析汇总冻干机是一种将物质从冷冻状态直接转变为干燥状态的设备，广泛应用于食品、药品等行业。
然而，由于长时间使用和操作不当等原因，冻干机存在一些常见故障。
下面将对常见故障进行汇总，并进行分析。
首先是冷机无法启动的故障。
可能的原因有：电源故障、电源线路断开、冷机内部故障等。
解决方法是检查并确保电源正常，检查电源线路是否接触良好，必要时更换冷机内部损坏的零件。
其次是冷机运行时不制冷的故障。
这种故障可能是由于冷媒不足、冷媒压力过低、冷媒泄漏等问题引起的。
解决方法是检查并确保冷媒充足、冷媒压力正常，修复冷媒泄漏部位。
第三是冷冻机器运行后频繁停机的故障。
这种故障可能是由于冷机过载、冷机过热、电源故障等原因引起的。
解决方法是检查并确保冷机负载合理，检查冷机散热情况，检查电源线路是否正常。
第四是冷凝器无法正常工作的故障。
这种故障可能是由于冷凝器堵塞、冷凝器风机故障、冷凝器传热效果差等原因引起的。
解决方法是清洁冷凝器，检查并维修冷凝器风机，检查冷凝器传热效果。
第五是真空度下降的故障。
这种故障可能是由于真空泵故障、真空管道漏气等原因引起的。
解决方法是修复或更换真空泵，检查并修复真空管道漏气部位。
第六是冷冻机器噪音过大的故障。
这种故障可能是由于冷机内部零部件磨损、冷机支撑不稳等原因引起的。
解决方法是更换磨损的零部件，调整冷机支撑位置。
最后是控制系统故障。
这种故障可能是由于控制系统程序错误、传感器故障、仪表显示不准确等原因引起的。
解决方法是重新编写控制系统程序，更换故障传感器，修复或更换不准确的仪表。
总结起来，冻干机常见故障包括冷机无法启动、冷机运行时不制冷、冷冻机器运行后频繁停机、冷凝器无法正常工作、真空度下降、冷冻机器噪音过大、控制系统故障等。
解决这些故障的方法主要包括检查电源线路、冷媒充足、冷凝器清洁、修复真空泵、更换磨损部件、重新编写控制系统程序等。
正确的维护和操作冻干机可以减少故障的发生，保证设备的正常运行。
冷干机常见故障和处理办法1、漏氟这是最常见的故障之一，最直观的表相就是冷媒压力表为零。
漏氟首先要找到漏点，查漏点需要耐心仔细和一定的方法。
具体是这样：先用目测法，打开机器箱板观察机器内部，由于制冷剂在运行时，会有压缩机润滑油混在里面，如果氟利昂有泄露就会把润滑油带出来，那么仔细观察机器内部，如果有片状的油污带，那就很可能是漏点所在。
然后是检查机器内部的毛细铜管，也就是那些细的6毫米以下的铜管和工艺管，有没有折断现象。
通过上述基本检查后，对有怀疑的地方做好标记。
接着就需要通过加注一定压力的惰性气体来确认漏点了。
有条件的情况下最好用氮气来保压，没有氮气用气态氟利昂也行，严禁用氧气保压查漏，那是找死。
啥叫气态氟利昂，大哥这也不知道啊，那就是把氟利昂钢瓶正立，从上部截止阀出来的就是气态的氟利昂，反之把钢瓶截止阀朝下放出来就是液态氟利昂。
保压时，开始应缓慢加入气体，边加压边观察冷干机的冷媒表压力（小立方只有冷媒低压表，15立方以上有高低压两只冷媒表），加压到0.2Mpa（2.0kgf）左右时暂时停止，然后仔细听下机器内部有否漏气的声音，如果有就可按声音所在处找到漏点。
如果没有则继续加压至0.4-0.5Mpa.这时再找块海绵蘸上肥皂水，在刚才有怀疑的地方先查，然后查机器内部的所有连接纳子（铜螺母）。
如果有漏点，就会有泡炮吹出来，这个过程需要非常仔细。
如果通过以上方法还是没有找到漏点，那么很不幸，很有可能是蒸发器内漏了。
蒸发器内漏处理起来比较麻烦。
首先必须要确认，可以通过把蒸发器和制冷系统断开，然后单独保压来确认，如果单独保压后发现压力降低就能确定了。
还有一种方法相对比较简便，就是打开压缩空气的进口，如果冷媒压力表在一段时间后压力上升了，那也能肯定制冷系统与空气系统相通了，因为他们唯一的交换部位就是蒸发器。
所以也能确定蒸发器内漏。
查到漏点后就是补漏了，按漏点的不同，对于喇叭口松动这些漏点，只需用板手做相应的紧固，如果是铜管焊接类型的漏点，就需要用到钎焊。

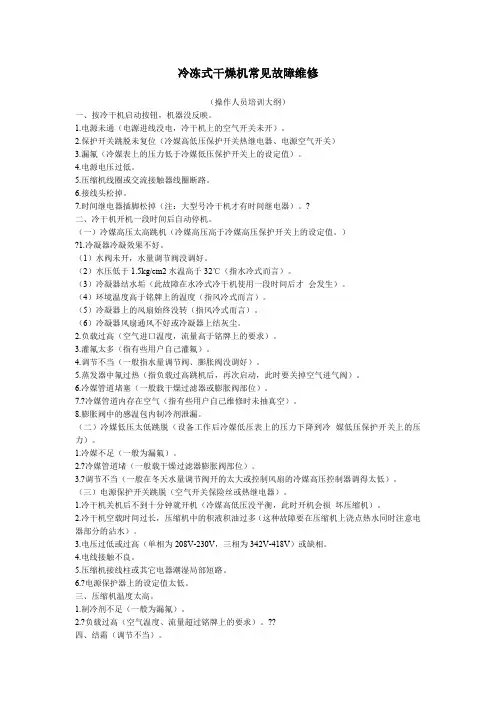

冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
?二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）?1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7.?冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2.?冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3.?调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。

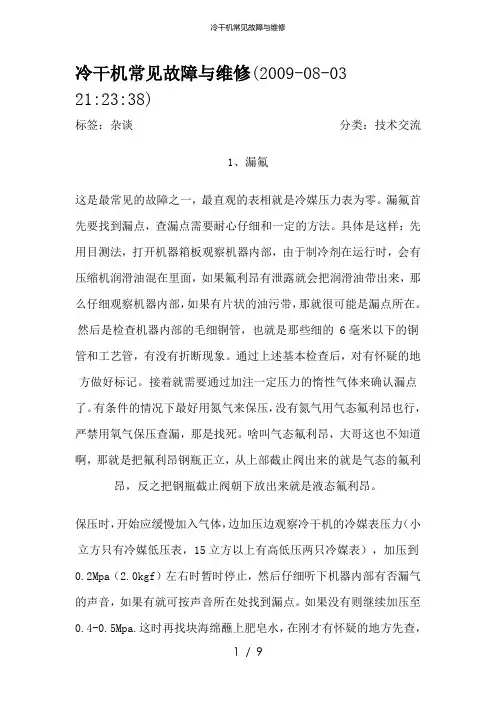

冷干机常见故障与维修(2009-08-0321:23:38)标签：杂谈分类：技术交流1、漏氟这是最常见的故障之一，最直观的表相就是冷媒压力表为零。
漏氟首先要找到漏点，查漏点需要耐心仔细和一定的方法。
具体是这样：先用目测法，打开机器箱板观察机器内部，由于制冷剂在运行时，会有压缩机润滑油混在里面，如果氟利昂有泄露就会把润滑油带出来，那么仔细观察机器内部，如果有片状的油污带，那就很可能是漏点所在。
然后是检查机器内部的毛细铜管，也就是那些细的 6毫米以下的铜管和工艺管，有没有折断现象。
通过上述基本检查后，对有怀疑的地方做好标记。
接着就需要通过加注一定压力的惰性气体来确认漏点了。
有条件的情况下最好用氮气来保压，没有氮气用气态氟利昂也行，严禁用氧气保压查漏，那是找死。
啥叫气态氟利昂，大哥这也不知道啊，那就是把氟利昂钢瓶正立，从上部截止阀出来的就是气态的氟利昂，反之把钢瓶截止阀朝下放出来就是液态氟利昂。
保压时，开始应缓慢加入气体，边加压边观察冷干机的冷媒表压力（小立方只有冷媒低压表，15立方以上有高低压两只冷媒表），加压到0.2Mpa（2.0kgf）左右时暂时停止，然后仔细听下机器内部有否漏气的声音，如果有就可按声音所在处找到漏点。
如果没有则继续加压至0.4-0.5Mpa.这时再找块海绵蘸上肥皂水，在刚才有怀疑的地方先查，然后查机器内部的所有连接纳子（铜螺母）。
如果有漏点，就会有泡炮吹出来，这个过程需要非常仔细。
如果通过以上方法还是没有找到漏点，那么很不幸，很有可能是蒸发器内漏了。
蒸发器内漏处理起来比较麻烦。
首先必须要确认，可以通过把蒸发器和制冷系统断开，然后单独保压来确认，如果单独保压后发现压力降低就能确定了。
还有一种方法相对比较简便，就是打开压缩空气的进口，如果冷媒压力表在一段时间后压力上升了，那也能肯定制冷系统与空气系统相通了，因为他们唯一的交换部位就是蒸发器。
所以也能确定蒸发器内漏。
查到漏点后就是补漏了，按漏点的不同，对于喇叭口松动这些漏点，只需用板手做相应的紧固，如果是铜管焊接类型的漏点，就需要用到钎焊。
冷冻式干燥机常见故障及排除方法
冷冻式干燥机，空压系统后处理设备重要的一个环节，所以它的使用状况也是需要引起注意的，本司技术部总结了以往的维修经验，罗列出了出现频率较高的故障分析。
1、故障现象：干燥机不运行
压缩机线路断开
保险丝烧断
热继电器动作
高压开关动作
压缩机堵转
线路虚接或松动
2、故障现象：冷干机起动后短时间内即停止
环境温度过高
冷凝器堵塞
压缩机过载
缺少制冷剂
低压太低
进气量过大
压缩机卡死
3、故障现象：压缩机不启动
接线不正确
电压过低
启动电容器损坏
继电器或接触器不闭合
启动绕组开路
缺相
4、故障现象：压缩机因过载保护动作而反复启停
低电压或三相不平衡
过载保护器上接有其它电气设备
过载保护器失灵
运转电容器太小
排气压力过高
绕组间短路
热继电器触点粘牢
5、故障现象：继电器烧坏
电压过高或过低
运行电容器不正确
反复启停(参照2和3)
继电器规格不符
安装座不正确
6、故障现象：电容器烧坏规格不匹配
电压过高
7、故障现象：排气压力过高制冷剂量过多
制冷系统中有空气
冷凝器脏
环境温度太高
风扇压力开关有故障
风扇电机故障
风扇旋转方向不正确
冷却水流量调节阀故障
8、故障现象：排气压力太低制冷剂量太少
风扇压力开关故障。

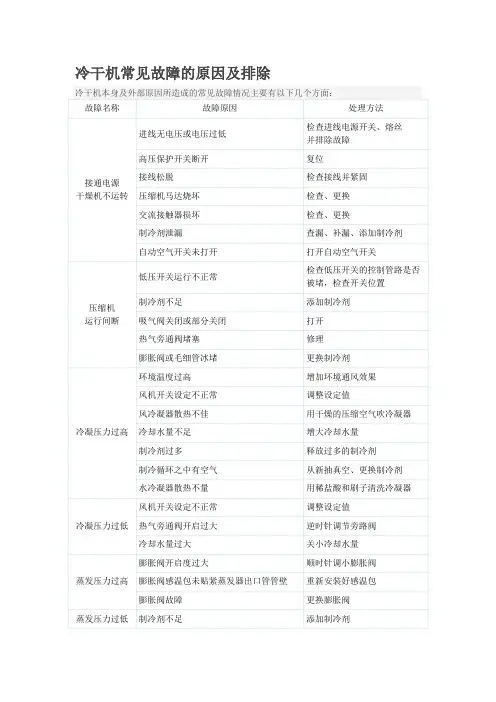

7大冷冻式干燥机常见故障与解决方法问题1、接通电源冷冻干燥机不运转原因：进线无电压或电压过低对策：检查进线电源开关、熔丝并排除故障原因：高压保护开关断开对策：复位原因：接线松脱对策：检查接线并紧固原因：压缩机马达烧坏对策：检查、更换原因：交流接触器损坏对策：检查、更换原因：冷冻式干燥机的制冷剂泄漏对策：查漏、补漏、添加制冷剂原因：自动空气开关未打开对策：打开自动空气开关问题2：压缩机运行间断原因：低压开关运行不正常对策：检查冷冻干燥机低压开关的控制管路是否被堵，检查开关位置原因：制冷剂不足对策：添加制冷剂原因：冷冻干燥机吸气阀关闭或部分关闭对策：打开原因：热气旁通阀堵塞对策：修理原因：膨胀阀或毛细管冰堵对策：更换制冷剂问题：冷凝压力过高原因：水冷凝器散热不量对策：用稀盐酸和刷子清洗冷凝器原因：制冷循环之中有空气对策：从新抽真空、更换制冷剂原因：制冷剂过多对策：释放过多的制冷剂原因：冷却水量不足对策：增大冷却水量原因：风冷凝器散热不佳对策：用干燥的压缩空气吹冷凝器原因：风机开关设定不正常对策：调整设定值原因：环境温度过高对策：增加环境通风效果问题：冷凝压力过低原因：风机开关设定不正常对策：调整设定值原因：热气旁通阀开启过大对策：逆时针调节旁路阀原因：冷却水量过大对策：关小冷却水量问题3：冷冻干燥机蒸发压力过高原因2：膨胀阀开启度过大对策：顺时针调小膨胀阀原因2：膨胀阀感温包未贴紧蒸发器出口管管壁对策：重新安装好感温包原因2：膨胀阀故障对策：更换膨胀阀问题4：冷冻干燥机蒸发压力过低和系统噪音原因2：制冷剂不足对策：添加制冷剂原因2：压缩机活塞和阀板间隙不足对策：更换损坏零件原因2：膨胀阀发出的声音对策：增加制冷剂、更换过滤器原因2：热气旁路阀发出的声音对策：此声音正常，不影响运行问题5：冷冻干燥机出口空气压降过大原因：处理风量超过额定值对策：按实际处理风量选配干燥机原因：管道系统不合理：管道通径过小，过道长度过长，转折弯头过多对策：重新设置管道系统原因：进出口阀门未全打开对策：打开进出口阀门原因：管道有泄漏或过滤器堵塞对策：维修或疏通管道及过滤器原因：蒸发器管道出结霜堵塞管道对策：处理结霜，疏通管道问题6：冷冻干燥机除湿不良原因：入口压力压力过低，环境温度过高，处理风量过大，入口温度过高对策：应使工况条件符合铭牌要求或重新选配干燥机原因：空气旁路阀未关闭对策：将空气旁路阀关闭严密原因：自动排水系统故障排水器前截止阀未打开排水器堵塞或损坏空气压力低于0.6MPa排水管高于排水口对策：打开截止阀，清洗更换排水器，空气压力不得低于0.6MPa，重新安装排水器问题7：冷冻式干燥机运行过程中，无故停机原因：熔断器烧断或控制空开跳脱对策：检查电源电压及控制线路，排除异常后更换熔断器原因：热继电器开路对策：检查电压及电流值，压缩机是否异常排除后，使热继电器复位原因：自动空气开关开路对策：排除开路原因后合上空开原因：冷冻干燥机冷凝压力过高造成高压开路环境温度过高，入口温度过高，处理风量过大，冷凝器散热不良对策：调整工况或重新选配干燥机风冷式；清除风冷凝器表面积灰，保持冷却风道畅通水冷式；清洗水冷凝器水垢保证水冷凝器换热效果原因：冷冻干燥机蒸发压力低导致低压开关开路，环境温度过低，负荷过小，膨胀阀开度不足或堵塞，制冷系统干燥过滤器堵塞，制冷剂泄漏对策：顺时针调大热气旁路阀，调整或更换膨胀阀，更换干燥过滤器，查漏、补漏、重新加制冷剂原因：电气元件损坏对策：检查后更换损坏元件文章由顺流冷冻干燥机技术人员分享。
冷干机常见故障及维修方法1. 引言冷干机是一种常用于工业生产中的设备，用于去除物料中的水分，保证产品的质量和稳定性。
然而，由于长时间使用和各种原因，冷干机也会出现一些常见的故障。
本文将介绍冷干机的常见故障，并提供相应的维修方法，以帮助用户快速解决问题。
2. 常见故障及解决方法2.1 故障1：冷干机无法启动2.1.1 可能原因•电源故障：检查电源线是否插紧，是否有电流输出。
•保护装置触发：检查保护装置是否触发，如过载保护、温度保护等。
2.1.2 解决方法•检查电源线，确保插紧并有电流输出。
•检查保护装置，复位或更换触发的保护装置。
2.2 故障2：冷干机运行异常2.2.1 可能原因•风机故障：风机叶片松动或损坏，导致空气流量不足。
•冷凝器堵塞：冷凝器内部积聚灰尘或污垢，影响散热效果。
•驱动装置故障：传动皮带松弛或损坏，导致旋转不畅。
2.2.2 解决方法•检查风机叶片，紧固松动的叶片或更换损坏的叶片。
•清洁冷凝器，去除灰尘或污垢。
•检查驱动装置，调整或更换松弛或损坏的传动皮带。
2.3 故障3：冷干机温度不稳定2.3.1 可能原因•温度传感器故障：温度传感器损坏或失灵，无法准确测量温度。
•控制系统故障：控制系统程序错误或设定参数不正确。
2.3.2 解决方法•检查温度传感器，更换损坏或失灵的传感器。
•检查控制系统，修复程序错误或调整设定参数。
2.4 故障4：冷干机噪音过大2.4.1 可能原因•轴承损坏：轴承磨损或润滑不良，导致摩擦产生噪音。
•风道松动：风道连接处松动或破损，导致空气流动时产生噪音。
2.4.2 解决方法•检查轴承，更换磨损严重或润滑不良的轴承。
•检查风道，紧固松动的连接处或更换破损的风道。
3. 维护注意事项为了保证冷干机的正常运行和延长使用寿命，以下是一些维护注意事项： - 定期清洁冷凝器和风道，去除积聚的灰尘和污垢。
- 检查传动皮带的张紧度，及时调整或更换松弛或损坏的传动皮带。
- 定期检查温度传感器的准确性，如有问题及时更换。
冷冻式干燥机常见故障维修（操作人员培训大纲）一、按冷干机启动按钮，机器没反映。
1.电源未通（电源进线没电，冷干机上的空气开关未开）。
2.保护开关跳脱未复位（冷媒高低压保护开关热继电器、电源空气开关）3.漏氟（冷媒表上的压力低于冷媒低压保护开关上的设定值）。
4.电源电压过低。
5.压缩机线圈或交流接触器线圈断路。
6.接线头松掉。
7.时间继电器插脚松掉（注：大型号冷干机才有时间继电器）。
二、冷干机开机一段时间后自动停机。
（一）冷媒高压太高跳机（冷媒高压高于冷媒高压保护开关上的设定值。
）1.冷凝器冷凝效果不好。
（1）水阀未开，水量调节阀没调好。
（2）水压低于1.5kg/cm2水温高于32℃（指水冷式而言）。
（3）冷凝器结水垢（此故障在水冷式冷干机使用一段时间后才会发生）。
（4）环境温度高于铭牌上的温度（指风冷式而言）。
（5）冷凝器上的风扇始终没转（指风冷式而言）。
（6）冷凝器风扇通风不好或冷凝器上结灰尘。
2.负载过高（空气进口温度，流量高于铭牌上的要求）。
3.灌氟太多（指有些用户自己灌氟）。
4.调节不当（一般指水量调节阀、膨胀阀没调好）。
5.蒸发器中氟过热（指负载过高跳机后，再次启动，此时要关掉空气进气阀）。
6.冷媒管道堵塞（一般载干燥过滤器或膨胀阀部位）。
7. 冷媒管道内存在空气（指有些用户自己维修时未抽真空）。
8.膨胀阀中的感温包内制冷剂泄漏。
（二）冷媒低压太低跳脱（设备工作后冷媒低压表上的压力下降到冷媒低压保护开关上的压力）。
1.冷媒不足（一般为漏氟）。
2. 冷媒管道堵（一般载干燥过滤器膨胀阀部位）。
3. 调节不当（一般在冬天水量调节阀开的太大或控制风扇的冷媒高压控制器调得太低）。
（三）电源保护开关跳脱（空气开关保险丝或热继电器）。
1.冷干机关机后不到十分钟就开机（冷媒高低压没平衡，此时开机会损坏压缩机）。
2.冷干机空载时间过长，压缩机中的积液积油过多（这种故障要在压缩机上浇点热水同时注意电器部分的沾水）。

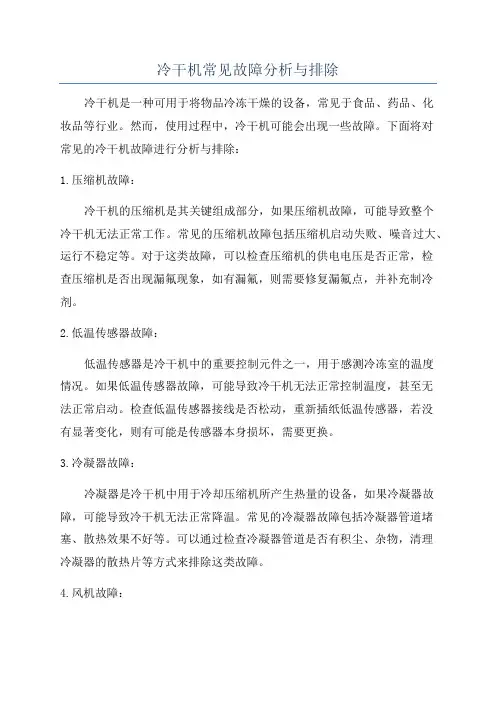

冷干机常见故障分析与排除冷干机是一种可用于将物品冷冻干燥的设备，常见于食品、药品、化妆品等行业。
然而，使用过程中，冷干机可能会出现一些故障。
下面将对常见的冷干机故障进行分析与排除：1.压缩机故障：冷干机的压缩机是其关键组成部分，如果压缩机故障，可能导致整个冷干机无法正常工作。
常见的压缩机故障包括压缩机启动失败、噪音过大、运行不稳定等。
对于这类故障，可以检查压缩机的供电电压是否正常，检查压缩机是否出现漏氟现象，如有漏氟，则需要修复漏氟点，并补充制冷剂。
2.低温传感器故障：低温传感器是冷干机中的重要控制元件之一，用于感测冷冻室的温度情况。
如果低温传感器故障，可能导致冷干机无法正常控制温度，甚至无法正常启动。
检查低温传感器接线是否松动，重新插纸低温传感器，若没有显著变化，则有可能是传感器本身损坏，需要更换。
3.冷凝器故障：冷凝器是冷干机中用于冷却压缩机所产生热量的设备，如果冷凝器故障，可能导致冷干机无法正常降温。
常见的冷凝器故障包括冷凝器管道堵塞、散热效果不好等。
可以通过检查冷凝器管道是否有积尘、杂物，清理冷凝器的散热片等方式来排除这类故障。
4.风机故障：冷干机的风机用于将冷干机内部的冷空气循环，如果风机故障，可能导致冷空气无法循环，从而影响整体冷干效果。
风机故障的可能原因包括风机电机损坏、风机叶片断裂等。
可以检查风机电机的连接线路是否正常，并检查风机叶片是否完整，如有问题需要及时更换。
5.电气控制系统故障：冷干机的电气控制系统是保证冷干机正常运行的关键。
常见的电气控制系统故障包括电气元件损坏、电路板断路等。
可以通过检查电气元件的连接是否松动，检查电路板上元件是否有烧焦现象等方式来排除这类故障。
除了上述常见故障外，冷干机还可能出现其他故障，如制冷剂泄漏、真空系统故障等。
针对这些故障，需要根据具体情况进行诊断和排除。
在进行冷干机故障分析与排除时，需要注意安全操作，避免因操作不当导致进一步的损坏或危险。
如果对冷干机的维修没有足够的经验与知识，建议寻求专业技术人员的协助。
