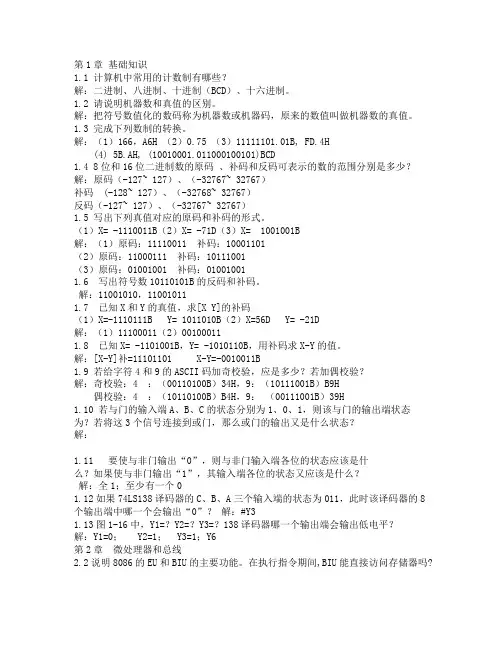

题1.2 参考p.2和p.51.9 参考p.13-141.11 （1）174.66 D = 10101110.10101000 B= 0AE.A8 H （0AE.A9H / 0AE.A8F5C2H）（2）100011101011.01011 B = 8EB.58 H= 2283.34375 D（3）F18A6.6 H = 11110001100010100110.0110 B= 989350.375 D1.12解：八位机器数原码、反码、补码、移码+37 00100101 00100101 00100101 10100101-37 10100101 11011010 11011011 010110111.13解：补码机器数扩充为16位和32位形式+37 0025 H 00000025 H-37 FFDB H FFFFFFDB H1.14 解：46H作为无符号数= 70 D46H作为补码= +70 D46H作为BCD码= 46 D46H作为ASCII码= ‘F’1.19解：英文字母D和d的ASCII码为44H和64H；回车CR为0D H、换行LF为0A H；数码0、空格SP、空操作NUL的ASCII码分别为30H、20H、00H。
题2.5 参考p.32逻辑地址形式为段地址：偏移地址物理地址= 段地址*16+段内偏移地址1MB空间最多可以分成64K个逻辑段，因为段地址的起始必须是16的倍数，220/24=216=64K个。
物理地址为：(1) 0FFFF0H（2）00417H（3）24500H（4）0BC777H2.9 略2.13解：运算公式为[v-(x*y+z-540)]/x结果商存放在ax中，余数在dx中。
2.16解：求有效地址（1）EA = 1256H（2）EA = 32F7H2.19解：求首地址为array的20个字的数组的元素之和，结果存放于地址为total的字单元中。
---------------------------题4.1 参见p.14-158088具有20 根地址线。
在访问内存时使用地址A0～A19 ，可直接寻址1MB 容量的内存范围；在访问外设时使用地址线A0～A15 ，共能寻址64K 个输入输出端口。
实际上PC/XT在寻址外设时，只使用地址线A9～A0；若A9＝1，说明它要寻址的IO端口位于IO插卡上。
4.2参见p.106-107总线操作指的是发生在总线上的某些特定操作，总线周期指的是完成一次特定总线操作所需的时间。
对8088而言其典型的总线周期由4个T 状态组成。
PC/XT所采用的时钟频率为4.77MHz，每个T状态的持续时间为210ns。
如果CLK引脚接5MHz的时钟信号，那么每个T状态的持续时间为200ns。
4.4解答：当8088进行读写存储器或I/O接口时，如果存储器或I/O接口无法满足CPU的读写时序（来不及提供或读取数据时），需要CPU插入等待状态T W。
（在T3前沿检测Ready信号，若无效则插入T W 。
）具体在读写总线周期的T3和T4之间插入T W。
4.6参见p.99，p.1108088的某些输出线有三种状态：高电平、低电平、悬空(高阻态)，称为三态能力。
在高阻状态，CPU放弃其了对该引脚的控制权，由连接它的设备接管。
具有三态能力的引脚有：AD7~AD0，A15~A8，A19/S6~A16/S3，ALE，IO/M*，WR*，RD*，DEN*，DT/R*。
4.114.12 答：取该指令时引发存储器读总线操作。
执行该指令时引发I/O 读总线操作。
（时序图略）4.13 8088系统最小组态下，对指令ADD [2000H]，AX （长度3B ）。
答：取该指令时需要3个总线周期，均为存储器读周期。
执行该指令时需要4个总线周期，2个为存储器读总线周期（读出字操作数参与运算），2个为存储器写总线周期（保存16位运算结果）。
4.15 参见p.106图 74LS373 的G 为电平锁存引脚，控制选通且转为无效时锁存数据。
OE* 输出允许引脚，信号来自ALE 。
4.16 参见p.106图数据收发器74LS245 是8位双向缓冲器，G*控制端为低电平有效，可传输数据；DIR 控制导通方向：DIR ＝1，A →B ；DIR ＝0，A ←B 。
4.17 参见p.111-112归纳为：1、8086数据总线变为16位，数据地址线复用为AD 15~AD 0。
IO/M* WR* RD*WR* RD* MEMR*IOW*2、8086指令队列程度变为6字节长，当有2个字节空才取下一指令。
3、8088引脚IO/M* ，8086变为M/IO*；4、引脚SS0* 变为BHE*/S7，BHE* 的作用是使D15~D8有效。
5、8086存储器组织为奇偶分块，偶地址取字只要读1次，奇地址取字需要读两次。
6、I/O端口大都采用偶地址，目的是引导8位数据到低8位总线AD7~AD0上，以提高效率。
=========================5.1Cache、主存和辅存的作用——参见p.120～121虚拟存储器——参见p.121在CPU看来，访问主存和访问辅存有什么不同？访问主存：通过存储器访问机器指令，按字随机访问。
访问辅存：通过操作系统，按块顺序访问。
5.2 在半导体存储器中，RAM指的是随机存取存储器，它可读可写，但断电后信息一般会丢失；而ROM指的是只读存储器，正常工作时只能从中读取信息，但断电后信息不会丢失。
以EPROM芯片2764为例，其存储容量为8K×8位，共有8 条数据线和13 条地址线。
用它组成64KB的ROM存储区共需8 片2764芯片。
5.4 一个容量为4K×4位的假想RAM存储芯片，他应该有多少根地址线引脚和多少根数据线引脚？如果让你来进行设计，那么它还需要哪些控制引脚？这些引脚分别起什么样的控制作用？解答：4K×4的芯片应该有12根地址线引脚和4根数据线引脚。
控制引脚应该有：读取信号OE*：有效时，表示读取存储单元的数据写入信号WE*：有效时，表示将数据写入存储单元片选信号CS*：有效时，表示选中该芯片，可以进行读写操作。
5.7 什么是存储芯片的位扩充和地址扩充?采用静态RAM的芯片2114（1K*4位）或动态RAM的芯片4116（16K*1位）来组成32KB的RAM 存储区，请问各需要多少芯片？在位方向和地址方向各需要进行什么样的扩充？解答：（参见p.140）使用多个芯片来扩充存储数据位的宽度，称为位扩充。
采用多个芯片在地址方向上进行扩充，称为地址扩充或字扩充。
用SRAM 2114组成32KBRAM存储区：2片为一组，得1KB，所以组成32KB就要32组，共需要64片SRAM 2114。
用DRAM 4116组成32KBRAM存储区：8片为一组，得16KB，所以组成32KB只要2组，共需要16片DRAM 4116。
305.8 存储芯片为什么要设置片选信号？它与系统地址总线有哪些连接方式？采用何种连接方式可避免地址重复？采用哪些连接方式可节省用于译码的硬件？解答：片选信号说明该存储器芯片是否被选中正常工作，设置它可以比较方便地实现多个存储器芯片组成大容量的存储空间。
存储器片选信号通常与CPU地址总线的高位地址线相关联，可以采用“全译码”、“部分译码”、“线选译码”方式。
采用全译码方式可以避免地址重复。
采用部分或线选译码可以节省译码硬件。
5.9在一个针对存储器的译码系统中，如果有4个地址线未参与译码，那么每个存储单元会同时拥有几个地址？解答：理论上每个存储单元会同时拥有16个地址。
重复地址由于A 19A 18的不定性，每片各有4段范围。
5.11采用全译码方式和6264芯片（ SRAM ，容量8K ×8位），在内存40000H ～43FFFH 区段扩充RAM ，请画出这些芯片与最大组态的系统总线的连接示意图。
解： 方法为：容量=末地址－首地址+1=214=16KB ，所以要2片6264芯片。
5.13 采用3:8译码器74LS138和2764芯片（EPROM ，8K ×8位），通过全译码方式在8088系统的地址最高端组成32KB 的ROM 区，请画出各2764芯片与8088最大组态下形成的线条总线的连接示意图。
解答： 注意地址最高端组成32KB 的ROM 区，意味着地址范围是 F8000H~FFFFFH ，这样最高五根地址线A 19~A 15上要全为1。
2764芯片的A 19A 17A 16片内地址是13根即A12~A0，它们是全0到全1变化；现在需要4片来构成32KB存储区，采用3:8译码器的话，A15~A13应该取后4种情况，即取考虑：如果要求地址从低端开始的话，高5位全0，即00000H~07FFFH，如何连接？5.16访问的局部性原则——P122 第1行。
高速缓存和虚拟存储的目的——p121下部。
=======================6.1 在80x86系统中，I/O 端口的地址采用 独立 编码方式，访问端口时要使用专门的 I/O 指令，有 2 种寻址方式，其具体形式是： 直接寻址和DX 间接寻址 。
6.2 一般的I/O 接口电路安排有哪三类寄存器？他们各自的作用是什么？ 解答： （参见p.154） ⑴ 数据寄存器 保存外设给CPU 和CPU 发往外设的数据。
⑵ 状态寄存器 保存外设或接口电路的状态。
⑶ 控制寄存器 保存CPU 给外设或接口电路的命令。
6.4解： K0单独按下：输入0FEH ，控制L0 —〉L7 依次循环亮灯， K1单独按下：输入0FDH ，控制L7 —〉L0 反向依次循环亮灯， 程序流程略。
BEG ： MOV DX ，8000H LOP0： IN AL ，DX MOV BL ，AL+5VAMOV CX，8 ；循环次数CMP AL，0FEH ；测试是否K0单独按下JZ LOP1CMP AL，0FDH ；测试是否K1单独按下JZ LOP2JMP LOP0；LOP1：ROL BL，1 ；利用AL初值作为开始位置MOV AL，BLNOT AL ；因为有反相器LS06OUT DX，ALCALL DELAYLOOP LOP1JMP LOP0；LOP2：ROR BL，1 ；利用AL初值作为开始位置MOV AL，BLNOT AL ；因为有反相器LS06OUT DX，ALCALL DELAYLOOP LOP2JMP LOP06.5 数据口地址为FFE0H，状态口地址为FFE2H，当状态标志D0=1时输入数据就绪，编写查询方式进行数据传送程序，读入100个字节，写到2000H：2000H开始的内存中。
解：（程序格式参见p.63~64 ）.CODEMOV AX, 2000HMOV DS，AX ；段地址MOV BX，AX ；偏移地址MOV CX，100NEXT：MOV DX，0FFE2HSTATUS：IN AL，DX ；读入状态TEST AL，01HJZ STATUSDEC DXDEC DX ；数据口地址IN AL，DXMOV [BX]，ALINC BXLOOP NEXTMOV AX, 4C00H ；结束INT 21H6.6 某字符输出设备，其数据端口和状态端口的地址均为80H。
