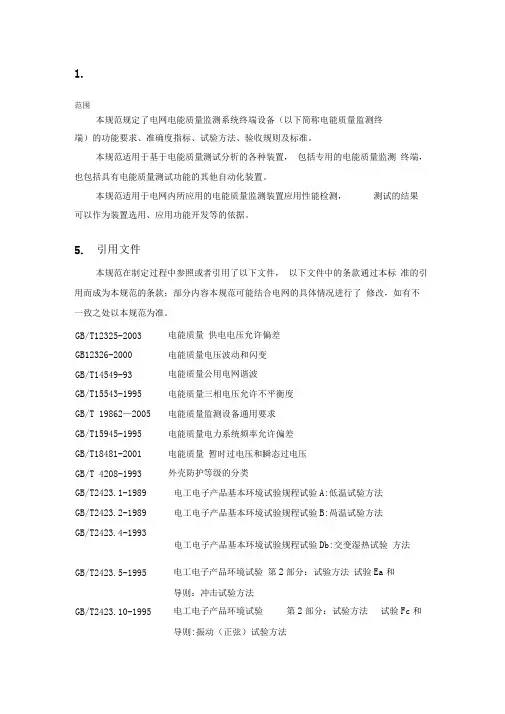

1.范围本规范规定了电网电能质量监测系统终端设备（以下简称电能质量监测终端）的功能要求、准确度指标、试验方法、验收规则及标准。
本规范适用于基于电能质量测试分析的各种装置，包括专用的电能质量监测终端，也包括具有电能质量测试功能的其他自动化装置。
本规范适用于电网内所应用的电能质量监测装置应用性能检测，测试的结果可以作为装置选用、应用功能开发等的依据。
5.引用文件本规范在制定过程中参照或者引用了以下文件，以下文件中的条款通过本标准的引用而成为本规范的条款；部分内容本规范可能结合电网的具体情况进行了修改，如有不一致之处以本规范为准。
GB/T12325-2003 电能质量供电电压允许偏差GB12326-2000 电能质量电压波动和闪变GB/T14549-93 电能质量公用电网谐波GB/T15543-1995 电能质量三相电压允许不平衡度GB/T 19862—2005 电能质量监测设备通用要求GB/T15945-1995 电能质量电力系统频率允许偏差GB/T18481-2001 电能质量暂时过电压和瞬态过电压GB/T 4208-1993 外壳防护等级的分类GB/T2423.1-1989 电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2-1989 电工电子产品基本环境试验规程试验B:咼温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击试验方法GB/T2423.10-1995 电工电子产品环境试验第2部分：试验方法试验Fc和导则:振动（正弦）试验方法IEC 61000-4-30 Testi ng and Measureme nt Tech ni ques - Power QualityMeasureme nt Methods6. 术语和定义下列术语和定义适用于本规范：3.1 电压偏差 voltage deviation供电电压对标称电压的偏差与标称电压的百分比。

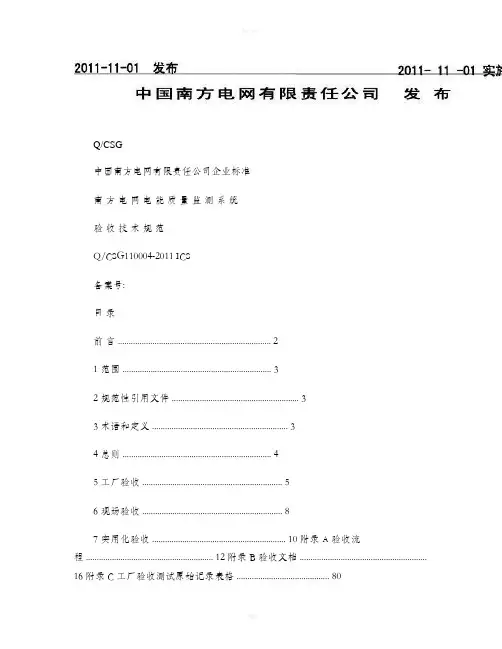

Q/CSG中国南方电网有限责任公司企业标准南方电网电能质量监测系统验收技术规范Q/CSG110004-2011 ICS备案号：目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 工厂验收 (5)6 现场验收 (8)7 实用化验收 (10)附录A 验收流程 (12)附录B 验收文档 (16)附录C 工厂验收测试原始记录表格 (80)前言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、规范性和可操作性，特制定本规范。
本规范由中国南方电网有限责任公司技术标准工作领导小组批准。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国南方电网有限责任公司生产技术部参编单位：广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人：马健皇甫学真黄荣辉邱野梁洪浩刘文山钟聪曾强江健武赵继光李锐马明杨盛辉王海峰主要审查人：曾江韩民晓肖遥梅桂华刘军成董旭柱刘路彭波黄滔辛阔况华吴永华1范围本标准规定了电能质量监测系统工厂验收、现场验收及实用化验收的验收职责、验收组织与验收标准等内容。
本规范适用于中国南方电网有限责任公司（以下简称南方电网公司）所辖交流50Hz电网范围内电能质量监测系统的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡度GB/T 15945-2008 电能质量电力系统频率偏差GB/T 17626.2-2006 4级静电放电抗扰度GB/T 17626.3-2006 3级射频电磁场辐射抗扰度GB/T 17626.4-2008 4级电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-2008 4级浪涌冲击抗扰度GB/T 18481-2001 电能质量暂时过电压和瞬态过电压GB/T 19862-2005 电能质量监测设备通用要求GB/T 24337-2009 电能质量公用电网间谐波DL/T 500-2009 电压监测仪使用技术条件DL/T 1028-2006 电能质量测试分析仪检定规程Q/CSG ×-2011 南方电网电能质量监测系统技术规范IEC 61000-4-30 Testing and measurement techniques-Power qualitymeasurement methods3术语和定义3.1电能质量监测系统Power quality monitoring system是指实现对电网电能质量进行监测的系统，主要包括主站、监测终端及通信网络。
WORD 格式整理 中国南方电网有限责任公司企业标准南方电网继电保护检验规程Testing regulation on protection equipment of CSG中国南方电网有限责任公司 发 布 Q/CSGICS备案号：目次1范围 (1)2规范性引用文件 (1)3总则 (1)4检验种类及周期 (1)5检验仪器仪表、试验电源的基本要求与配置 (4)6检验前的准备工作 (4)7试验回路接线的一般原则 (5)8外观及回路接线检查 (6)9直流电源接线检查 (8)10装置及二次回路绝缘检查 (9)11电流、电压互感器及其回路检验 (10)12装置检验 (11)13断路器、隔离开关及有关二次回路的检验 (13)14操作箱及其二次回路检验 (13)15通道的检验 (14)16整组试验 (16)17与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18装置投运 (18)19投入运行后的工作 (19)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规范南方电网继电保护装置及其回路的检验，特制定本标准。
本标准的附录均为规范性附录。
本标准由中国南方电网有限责任公司系统运行部提出。
本标准由中国南方电网有限责任公司系统运行部归口并解释。
本标准的主要起草人：丁晓兵、李一泉、刘锦兰、韩冰、鲁德峰、宁进荣、赵曼勇、周红阳、王斌南方电网继电保护检验规程1范围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、内容及要求。
本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
2013-02-07实施2013-02-07 发布 中国南方电网有限责任公司 发 布 厂站电能量采集终端技术规范Q/CSGQ/CSG 11109001-2013中国南方电网有限责任公司企业标准南方电网市场〔2013〕2号附件目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)3.1 厂站电能量采集终端 (1)3.2 机架式厂站终端 (1)3.3 壁挂式厂站终端 (1)4 技术要求 (2)4.1 环境条件 (2)4.2 机械影响 (2)4.3 工作电源 (2)4.4 结构 (2)4.5 绝缘性能要求 (3)4.6 温升 (3)4.7 输入/输出回路要求 (4)4.8 功能要求 (4)4.9 电磁兼容性要求 (8)4.10 可靠性指标 (9)4.11 包装要求 (9)5检验规则 (9)5.1 检验分类 (9)5.2 全性能试验 (9)5.3 到货抽检 (9)5.4 到货验收 (10)5.5 验收结果的处理 (10)5.6 检验项目 (10)前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成《计量自动化终端系列标准》。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
第册输电线路工程南方电网质量验收与评定标准中国南方电网有限责任公司企业标准Q/CSG411002—201210kV?500kV输变电及配电工程质量验收与评定标准第一册：输电线路2012-06-30发布2012-06-30实施目次前言1总则2规范性引用文件3术语4职责、工程质量验收与评定范围划分5工程质量验收与评定等级标准、工程质量验收程序和组织6工程质量检验标准及检查方法7原材料及器材检验标准及检查方法8表格使用说明9表格填写说明10附则附录A复测、分坑、验槽及杆塔号对照表附录B架空输电线路工程分项工程质量验收记录表附录C架空输电线路工程分部工程质量验收记录表附录D架空输电线路工程单位工程质量验收与评定记录表附录E线路参数电气测量报告模板(工频法）附录F线路参数电气测量报告模板(异频法）前言《10kV?500kV输变电及配电工程质量验收与评定标准》（以下简称“本标准”）的编制，是中国南方电网有限责任公司为贯彻国家“百年大计，质量第一”方针，努力实现公司打造“经营型、服务型、一体化、现代化的国内领先、国际着名企业”的战略目标，加强电网建设工程质量管理采取的重要措施。
本标准的颁布实施，为南方电网建设工程质量检验、验收和评定的规范化及标准化工作提供了统一的技术支撑。
在今后一段时期内，本标准将对提高电网建设工程质量具有重要的指导和促进作用。
本标准共8册(合计10本），第一册为输电线路，第二册为变电电气安装，第三册为变电土建（上、下篇），第四册为电气试验，第五册为继电保护（上、下篇），第六册为变电自动化,第七册为通信，第八册为配网工程。
本标准的编制，是依据国家建设工程质量及电力行业相关标准，在充分总结和吸收全国输变电行业，尤其是南方电网五省（区）各输变电施工企业施工质量、工艺管理的经验基础上，经南网五省（区）公司系统广泛征求意见，由公司系统有关专业技术人员认真细致地编制而成。
本标准是一部结合工程实际，而又有突破和创新的工程质量检验、验收和评定标准。
南方电网公司企业标准通信电源验收规范（讨论稿）200×－××－××发布 200×－××－××实施（三号）南方电网公司发布前言本技术标准由南方电网电力调度通信中心提出，归口南方电网电力调度通信中心管理，由海南电网公司电力调度通信中心起草，由南方电网电力调度通信中心负责解释为规范南方电网公司所属各单位通信系统的电源系统的建设工作，为通信系统直流电源系统的建设,验收及运行提供技术状态指标及测试标准，特制定本规范。
以规范、客观、量化的评估综合业务数据网络建设工作的效果，为通信系统直流电源、UPS系统的验收提供依据。
本规范是南方电网公司所属各单位通信系统直流电源的工程施工质量检验、随工检验和竣工验收等工作的依据。
本规范未包括的内容和指标要求，应按国家、电力行业有关规定及工程合同等的要求执行。
当本规范与国家标准、电力行业标准及规范有矛盾时，应以国家标准、电力行业标准和规范为准。
主要编写人：主要起草人：审核人：批准人：发布日期：年月日目录前言 (2)1、适用范围 (4)2、引用标准 (4)3、术语和定义 (5)4验收要求 (6)4.1 工厂验收 (6)4.2 随工验收 (11)4.3 初步验收 (14)4.4 竣工验收 (17)附录A 南方电网公司通信电源出厂验收文档 (19)附录B 南方电网公司通信电源随工验收文档 (28)附录C 南方电网公司通信电源初步验收文档 (33)1、适用范围本标准规定了中国南方电网公司所属各单位通信电源工程项目施工质量检验、设备功能性能检验、随工检收、竣工验收等工作应遵循的验收标准。
本标准适用于中国南方电网公司所属各单位通信电源建设及验收工作。
2、引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
本规范出版时，所示版本均为有效。
但所有标准都有可能会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

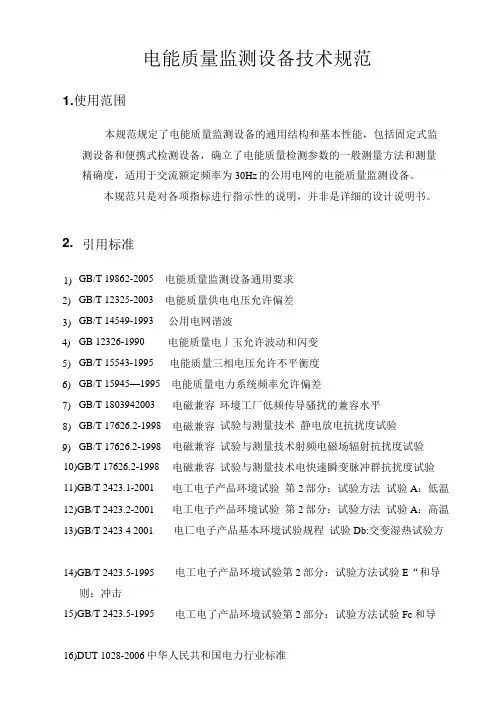

电能质量监测设备技术规范1.使用范围本规范规定了电能质量监测设备的通用结构和基本性能，包括固定式监测设备和便携式检测设备，确立了电能质量检测参数的一般测量方法和测量精确度，适用于交流额定频率为30Hz的公用电网的电能质量监测设备。
本规范只是对各项指标进行指示性的说明，并非是详细的设计说明书。
2. 引用标准1) GB/T 19862-2005 电能质量监测设备通用要求2) GB/T 12325-2003 电能质量供电电压允许偏差3) GB/T 14549-1993 公用电网谐波4) GB 12326-1990 电能质量电丿玉允许波动和闪变5) GB/T 15543-1995 电能质量三相电压允许不平衡度6) GB/T 15945—1995 电能质量电力系统频率允许偏差7) GB/T 1803942003 电磁兼容环境工厂低频传导骚扰的兼容水平8) GB/T 17626.2-1998 电磁兼容试验与测量技术静电放电抗扰度试验9) GB/T 17626.2-1998 电磁兼容试验与测量技术射频电磁场辐射抗扰度试验10)GB/T 17626.2-1998 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验11)GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温12)GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验A：高温13)GB/T 2423 4 2001 电匸电子产品基本环境试验规程试验Db:交变湿热试验方14)GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验E“和导则：冲击15)GB/T 2423.5-1995 电工电了产品环境试验第2部分：试验方法试验Fc和导16)DUT 1028-2006中华人民共和国电力行业标准methods18）IEC 61000-4-7 Part 4-7： testing and measurement techniques-general guide on harmonics and interharmonics measurements and instrumentation19）IEC 61000-4-15 part 4 : testing and measurement techniques-section 15:flickermeter-functional and design specifications3.术语及定义1）电圧偏差voltage deviation：供电电压幅值与标称电压幅值的偏差；2）频率偏差frequency deviation：系统频率的实际值与标称值的偏差；3）闪变flicker：灯光照度不稳定造成的实感；4）电压暂升voltage swell：在电力系统某节点上出现的电压暂时上升；5）电压暂降voltage dip：在电力系统某节点上出现的电压暂时下降；6）电压短时中断voltage interruption：供电电压消失一段时间，一般不超过lmin, 短时中断可以认为是90%-100%幅值的电压暂降；7）瞬时电压transient voltage：电压瞬间急剧上升或下降；8）正序分量positive-sequence component：将不平衡的三相系统的电量按对称分量法分解后，其正序对称系统中的分量；9）负丿了:分量negative-sequence component:将不平衡的三项系统的电量按对称分量法分解后，其负序对称系统中的分量；10）不平衡度unbalance factor：三相电力系统中三相的不平衡程度，用电压或电流负序分量与正序分量的方均根值百分比表示；11）谐波harmonic：对周期性交流量进行傅里叶技术分解，得到频率为基波频率大于1整数倍的分量；⑵间谐波inter-harmonic：对周期性交流量进行傅里叶技术分解，得到频率不为基波频率整数倍的分量；13）电压波动voltage fluctuation：电压方均根值一系列的变动或连续的改变，为电压均方根值的两个极值U噺和人山之差常以额定电压久的白分数表示其相对口分值；14）等效闪变允许值equivalent 10Hz flicker AV10 :电压调幅波中不同频率的正弦波分量的均方根值等效为10Hz的一分钟平均值，以额定电压的百分数表示；15）滑动参考电压"” Sliding reference voltage；16）U mxaf2）：半个周期刷新一次的均方根值电压。
Q/CSG中国南方电网有限责任公司企业标准南方电网电能质量监测系统验收技术规范Q/CSG110004-2011 ICS备案号：目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 工厂验收 (5)6 现场验收 (8)7 实用化验收 (10)附录A 验收流程 (12)附录B 验收文档 (16)附录C 工厂验收测试原始记录表格 (80)前言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、规范性和可操作性，特制定本规范。
本规范由中国南方电网有限责任公司技术标准工作领导小组批准。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国南方电网有限责任公司生产技术部参编单位：广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人：马健皇甫学真黄荣辉邱野梁洪浩刘文山钟聪曾强江健武赵继光李锐马明杨盛辉王海峰主要审查人：曾江韩民晓肖遥梅桂华刘军成董旭柱刘路彭波黄滔辛阔况华吴永华1范围本标准规定了电能质量监测系统工厂验收、现场验收及实用化验收的验收职责、验收组织与验收标准等内容。
本规范适用于中国南方电网有限责任公司（以下简称南方电网公司）所辖交流50Hz电网范围内电能质量监测系统的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡度GB/T 15945-2008 电能质量电力系统频率偏差GB/T 17626.2-2006 4级静电放电抗扰度GB/T 17626.3-2006 3级射频电磁场辐射抗扰度GB/T 17626.4-2008 4级电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-2008 4级浪涌冲击抗扰度GB/T 18481-2001 电能质量暂时过电压和瞬态过电压GB/T 19862-2005 电能质量监测设备通用要求GB/T 24337-2009 电能质量公用电网间谐波DL/T 500-2009 电压监测仪使用技术条件DL/T 1028-2006 电能质量测试分析仪检定规程Q/CSG ×-2011 南方电网电能质量监测系统技术规范IEC 61000-4-30 Testing and measurement techniques-Power qualitymeasurement methods3术语和定义3.1电能质量监测系统Power quality monitoring system是指实现对电网电能质量进行监测的系统，主要包括主站、监测终端及通信网络。

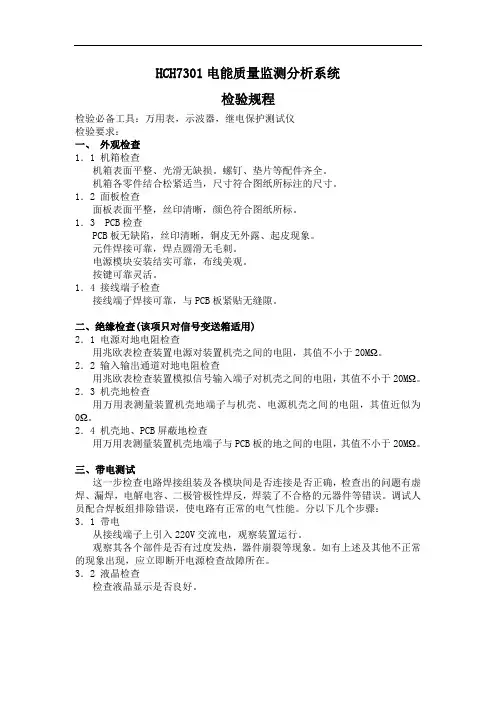

HCH7301电能质量监测分析系统检验规程检验必备工具：万用表，示波器，继电保护测试仪检验要求：一、外观检查1．1 机箱检查机箱表面平整、光滑无缺损。
螺钉、垫片等配件齐全。
机箱各零件结合松紧适当，尺寸符合图纸所标注的尺寸。
1．2 面板检查面板表面平整，丝印清晰，颜色符合图纸所标。
1．3 PCB检查PCB板无缺陷，丝印清晰，铜皮无外露、起皮现象。
元件焊接可靠，焊点圆滑无毛刺。
电源模块安装结实可靠，布线美观。
按键可靠灵活。
1．4 接线端子检查接线端子焊接可靠，与PCB板紧贴无缝隙。
二、绝缘检查(该项只对信号变送箱适用)2．1 电源对地电阻检查用兆欧表检查装置电源对装置机壳之间的电阻，其值不小于20MΩ。
2．2 输入输出通道对地电阻检查用兆欧表检查装置模拟信号输入端子对机壳之间的电阻，其值不小于20MΩ。
2．3 机壳地检查用万用表测量装置机壳地端子与机壳、电源机壳之间的电阻，其值近似为0Ω。
2．4 机壳地、PCB屏蔽地检查用万用表测量装置机壳地端子与PCB板的地之间的电阻，其值不小于20MΩ。
三、带电测试这一步检查电路焊接组装及各模块间是否连接是否正确，检查出的问题有虚焊、漏焊，电解电容、二极管极性焊反，焊装了不合格的元器件等错误。
调试人员配合焊板组排除错误，使电路有正常的电气性能。
分以下几个步骤：3．1 带电从接线端子上引入220V交流电，观察装置运行。
观察其各个部件是否有过度发热，器件崩裂等现象。
如有上述及其他不正常的现象出现，应立即断开电源检查故障所在。
3．2 液晶检查检查液晶显示是否良好。
四、装置设置4.1零点校准给装置加电，打开电能质量监测分析系统，使用继电保护测试仪分别给信号变送箱电压端子加电压0V和电流端子加电流0A，查看电能质量监测分析系统的数值显示区电压有效值和电流有效值。
通过“采样卡通道零点校准”对话框调节电压和电流，使数值显示区的电压有效值和电流有效值与所加电压值和电流值一致。
4.2 通道校准零点校准后，使用继电保护测试仪分别给通道箱电压端子加一定电压和电流端子加一定电流，当所加电压和电流较大时，查看电能质量监测分析系统的数值显示区电压有效值和电流有效值。
Q/CSG中国南方电网有限责任公司企业标准南方电网电能质量监测系统验收技术规范Q/CSG110004-2011 ICS备案号:目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 工厂验收 (5)6 现场验收 (8)7 实用化验收 .............................................................. 10 附录 A 验收流程 ........................................................... 12 附录 B 验收文档 ...........................................................16 附录 C 工厂验收测试原始记录表格 (80)前言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、规范性和可操作性,特制定本规范。
本规范由中国南方电网有限责任公司技术标准工作领导小组批准。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主编单位、参编单位、主要起草人和主要审查人:主编单位:中国南方电网有限责任公司生产技术部参编单位:广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人:马健皇甫学真黄荣辉邱野梁洪浩刘文山钟聪曾强江健武赵继光李锐马明杨盛辉王海峰主要审查人:曾江韩民晓肖遥梅桂华刘军成董旭柱刘路彭波黄滔辛阔况华吴永华1范围本标准规定了电能质量监测系统工厂验收、现场验收及实用化验收的验收职责、验收组织与验收标准等内容。
本规范适用于中国南方电网有限责任公司(以下简称南方电网公司所辖交流50Hz 电网范围内电能质量监测系统的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件, 其随后所有的修改单 (不包括勘误的内容或修订版均不适用于本规范, 但鼓励使用这些文件的最新版本。
南方电网继电保护信息系统验收规范目次前言 (1)1范围 (1)2规范性引用文件 (1)3总则 (1)4危险点分析 (1)4.1防止人身触电 (1)4.2防止误碰、误接线 (1)4.3其他 (2)5 验收内容及要求 (2)附录A 继电保护信息系统验收文档 (6)前言为了规范南方电网继电保护信息系统验收，加强继电保护信息系统的验收管理，规范子站接入，特制定本规范。
本规范附录为规范性附录。
本标准由中国南方电网有限责任公司系统运行部提出并负责解释。
本标准主要起草人：丁晓兵、田力、王峰、袁亮荣、周红阳、刘之尧。
南方电网继电保护信息系统验收规范1范围本规范适用于南方电网110kV以上电压等级厂站继电保护装置、故障录波装置接入继电保护信息系统子站，以及继电保护信息系统子站接入各主站端的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本规范。
DL/T 995-2006 继电保护和安全自动装置检验规程中国南方电网继电保护反事故措施汇编全国电力二次系统安全防护总体方案电力二次系统安全防护规定3总则3.1本规范规定了继电保护信息系统子站现场验收、子站接入主站的基本项目及内容要求。
3.2本规范作为继电保护信息系统验收的指导性文件，指导验收作业表单的编制。
4危险点分析4.1防止人身触电4.2防止误碰、误接线4.3其他5 验收内容及要求5.1 子站资料检查5.1.1 检查装置清单是否齐全并与开箱记录一致。
5.1.2 检查出厂报告、合格证、图纸资料、技术说明书等，开箱记录应与装箱记录一致，图纸资料及技术说明书要求至少一式四份。
5.1.3 检查所有施工图是否齐全、正确。
5.1.4 检查所有调试报告及安装记录是否齐全、正确。
Q/CSG中国南方电网有限责任公司企业标准南方电网电能质量监测系统验收技术规范Q/CSG110004-2011 ICS备案号:目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 工厂验收 (5)6 现场验收 (8)7 实用化验收 .............................................................. 10 附录 A 验收流程 ........................................................... 12 附录 B 验收文档 ...........................................................16 附录 C 工厂验收测试原始记录表格 (80)前言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、规范性和可操作性,特制定本规范。
本规范由中国南方电网有限责任公司技术标准工作领导小组批准。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主编单位、参编单位、主要起草人和主要审查人:主编单位:中国南方电网有限责任公司生产技术部参编单位:广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人:马健皇甫学真黄荣辉邱野梁洪浩刘文山钟聪曾强江健武赵继光李锐马明杨盛辉王海峰主要审查人:曾江韩民晓肖遥梅桂华刘军成董旭柱刘路彭波黄滔辛阔况华吴永华1范围本标准规定了电能质量监测系统工厂验收、现场验收及实用化验收的验收职责、验收组织与验收标准等内容。
本规范适用于中国南方电网有限责任公司(以下简称南方电网公司所辖交流50Hz 电网范围内电能质量监测系统的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件, 其随后所有的修改单 (不包括勘误的内容或修订版均不适用于本规范, 但鼓励使用这些文件的最新版本。
电能质量技术监督管理规定目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 技术监督管理机构与职责 (2)3.1技术监督管理机构 (2)3.2各级归口管理部门的主要职责 (2)3.3各级调度机构主要职责 (3)3.4电力试验研究院（所）主要职责 (4)3.5各级规划部门主要职责 (5)3.6各级营销部门主要职责 (5)3.7各级农电部门主要职责 (5)4 电能质量监督的范围和主要内容 (5)4.1频率质量技术监督 (5)4.2电压偏差监督 (6)4.3谐波、三相电压不平衡度、电压波动和闪变技术监督 (7)4.4电能质量指标监督 (10)5 电能质量监测仪器的管理 (11)6 附则 (11)前言为把中国南方电网公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的发展目标，进一步加强公司电能质量技术监督管理，保证电网安全、稳定、可靠、经济运行，构建和谐的电能质量环境，特制定本管理规定。
本规定执行电能质量相关国家和行业标准、法律、法规、规程和规范，并结合南方电网电能质量技术监督发展水平与管理经验制定。
本规定由中国南方电网有限责任公司生产技术部负责提出、归口、主编并解释。
本规定委托华北电力大学协助起草。
本规定主要起草人：余建国，韩民晓，邱野，夏道止，刘路，刘军成，吴琼。
本规定由中国南方电网有限责任公司标准化委员会批准。
本规定自2009年1月1日起实施。
执行中的问题和意见，请及时反馈南方电网公司生产技术部。
电能质量技术监督管理规定1范围1.1为加强南方电网电能质量技术监督管理，保护发电、供电和用电各方的合法权益，根据国家、行业及南方电网有关标准、规程，制订本规定。
1.2本规定所指的电能质量是指南方电网内连接于并网发电企业、用户的公用电网（包括用户受电端）的电能质量。
电能质量衡量指标有：频率偏差、电压偏差、三相电压不平衡度、谐波、电压波动和闪变；为适应电网及高新技术产业的发展，电能质量技术监督管理的内容还包括电压暂降、暂升，和电压短时中断等暂态电能质量指标。
系统函〔2012〕88号附件1南方电网变电站自动化系统检验规范中国南方电网公司系统运行部2012年10月目次目次 (I)前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 验收阶段与组织 (3)4.1 验收阶段 (3)4.2 验收、检验工作组织 (3)5 验收、检验原则及依据 (4)5.1 验收、检验原则 (4)5.2 验收、检验依据 (4)6 验收、检验报告 (4)7 工厂验收 (5)7.1 工厂验收应具备的条件 (5)7.2 工厂验收大纲 (5)7.3 工厂验收流程 (6)7.4 工厂验收报告 (6)7.5 工厂验收标准 (7)7.6 验收说明 (7)8 现场验收 (7)8.1 现场验收应具备的条件 (7)8.2 现场验收大纲 (8)8.3 现场验收流程 (9)8.4 现场验收报告 (9)8.5 现场验收标准 (9)8.6 验收说明 (9)9 整体考核验收 (10)9.1 整体考核验收应具备的条件 (10)9.2 整体考核验收大纲 (10)9.3 整体考核验收流程 (10)9.4 整体考核验收报告 (11)9.5 整体考核验收标准 (11)10 定期检验 (11)10.1 定期检验周期 (11)10.2 定期检验准备工作 (11)10.3 定期检验大纲 (12)10.4 定检流程 (12)10.5 定检报告 (13)10.6 定检说明 (13)11 检验内容及要求 (13)11.1 硬件检查 (13)11.2 系统功能验收 (14)11.3 系统性能测试 (19)11.4 系统稳定性测试 (22)附录A 检验大纲 (24)附录B 检验流程图 (55)附录C 偏差、缺陷索引表及偏差、缺陷记录报告 (58)前言电力调度自动化系统是电力系统的重要组成部分，是确保电力系统安全、优质、经济运行和电力市场运行的基础设施，是提高电力系统运行水平的重要技术手段。
变电站计算机监控系统是电力自动化系统的重要组成部分，是电力调度自动化系统的基础数据来源和远方控制的必备手段。
南方电网：《电能表自动化检定系统技术规范书》（征求意见
稿）
南方电网：《电能表自动化检定系统技术规范书》（征求
意见稿）
北极星输配电网讯:北极星输配电小编特别为您整理了南方电网《电能表自动化检定系统技术规范书》（征求意见稿），方便您翻阅。
1 范围
本标准规定了电能表自动化检定系统的技术要求、安全防护、试验项目
及要求、验收等方面要求，以及与计量生产管理平台、智能化立体仓库等外围
系统的界面界定。
本标准适用于符合南方电网公司企业标准的电子式电能表（以下简称电
能表）自动化检定系统的设计、制造、采购以及验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅
注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所
有的修改单）适用于本文件。
GB/T5169.112006 电工电子产品着火危险试验第11 部分：灼热丝/热丝基本试验方法成品的灼热丝可燃试验方法
GB/T5226.11996 工业机械电气设备第1 部分：通用技术条件
GB/T61042005 机动工业车辆术语
GB/T79322003 气动系统通用技术条件
GB/T105952009 带式输送机
GB108922005 固定的空气压缩机安全规则和操作规程
GB/T11150-2001 电能表检验装置。
贵州电网执行《南方电网继电保护及有关二次回路验收规范》的工作要求为确保贵州电网变电站（电厂）继电保护基建、技改工程质量合格，继电保护设备在投入运行可靠动作，针对变电站（电厂）继电保护基建、技改工程过程中存在的薄弱环节，在执行《南方电网继电保护及有关二次回路验收规范》的基础上，提出本工作要求。
1适用范围本要求适用于贵州电网220kV及以上系统的继电保护装置（含故障录波器、故障测距装置）、纵联保护通道以及相关二次回路的设计、施工、调试和验收等均在范围之内。
2 设计审查设计须满足《贵州电网继电保护反事故措施实施细则》要求，运行单位在设计审查中根据反措要求重点检查突出可能引起保护不正确动作问题。
（1）、保护装置及通道配置方案必须满足反措要求，考虑任何一个环节（N-1）故障不能造成两套主保护同时退出运行。
（2）、互为冗余配置的两套主保护、两组跳闸回路、两套通道设备等的直流电源应取自不同段直流母线，且两组直流电源之间不允许采用自动切换；双重化配置的两套保护与断路器的两组跳闸线圈一一对应时，其保护电源和控制电源必须取自同一组直流电源；控制电源与保护电源直流供电回路必须分开。
（3）、两个相邻设备保护之间的保护范围应完全交叉，避免存在保护动作死区；电流互感器的二次回路有且只能有一个接地点，保护CT精度及饱和倍数满足要求（TPS，TPY，5P级）。
（4）、动力线、电热线等强电线路不得与二次弱电回路共用电缆。
交直流回路不能共用电缆，不同的电平（-48V、24V、-220V）不能共用电缆，交直流不能同层布置。
（5）、断路器机构箱及断路器操作箱防跃回路只能用一套，保护跳闸回路应不经断路器机构箱上远方/就地切换开关闭锁。
（6）、至机构箱两组跳闸线圈的电缆应独立；起动母差保护失灵回路及母差保护跳闸回路的电缆应独立。
（7）、就地三相不一致保护及辅助保护装置三相不一致保护功能必须完整。
（8）、出口回路必须经过压板。
（9）、保护装置出口端子排、电源端子排必须分开。
Q/CSG中国南方电网有限责任公司企业标准南方电网电能质量监测系统验收技术规范Q/CSG110004-2011 ICS备案号:目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 工厂验收 (5)6 现场验收 (8)7 实用化验收 .............................................................. 10 附录 A 验收流程 ........................................................... 12 附录 B 验收文档 ........................................................... 16 附录 C 工厂验收测试原始记录表格 (80)前言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、规范性和可操作性,特制定本规范。
本规范由中国南方电网有限责任公司技术标准工作领导小组批准。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主编单位、参编单位、主要起草人和主要审查人:主编单位:中国南方电网有限责任公司生产技术部参编单位:广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人:马健皇甫学真黄荣辉邱野梁洪浩刘文山钟聪曾强江健武赵继光李锐马明杨盛辉王海峰主要审查人:曾江韩民晓肖遥梅桂华刘军成董旭柱刘路彭波黄滔辛阔况华吴永华1范围本标准规定了电能质量监测系统工厂验收、现场验收及实用化验收的验收职责、验收组织与验收标准等内容。
本规范适用于中国南方电网有限责任公司(以下简称南方电网公司所辖交流50Hz 电网范围内电能质量监测系统的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件, 其随后所有的修改单 (不包括勘误的内容或修订版均不适用于本规范, 但鼓励使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡度GB/T 15945-2008 电能质量电力系统频率偏差GB/T 17626.2-2006 4级静电放电抗扰度GB/T 17626.3-2006 3级射频电磁场辐射抗扰度GB/T 17626.4-2008 4级电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-2008 4级浪涌冲击抗扰度GB/T 18481-2001 电能质量暂时过电压和瞬态过电压GB/T 19862-2005 电能质量监测设备通用要求GB/T 24337-2009 电能质量公用电网间谐波DL/T 500-2009 电压监测仪使用技术条件DL/T 1028-2006 电能质量测试分析仪检定规程Q/CSG ×-2011 南方电网电能质量监测系统技术规范IEC 61000-4-30 Testing and measurement techniques-Power quality measurement methods3术语和定义3.1电能质量监测系统 Power quality monitoring system是指实现对电网电能质量进行监测的系统,主要包括主站、监测终端及通信网络。
3.2电能质量监测终端 Power quality monitoring terminal unit适用于对电能质量一项或多项指标进行监测的装置总称。
3.3电压监测终端 Voltage monitoring terminal unit是指具有监测电压偏差及统计电压合格率和电压超限率功能的监测终端。
3.4工厂验收 Factory Acceptance Test(FAT是指电能质量监测系统在出厂前进行的测试检验工作, 其目的是检验系统的功能和性能在工厂模拟测试环境下是否满足相关技术规范和项目技术合同的具体要求。
3.5现场验收 Site Acceptance Test (SAT是指在现场安装调试完毕后对电能质量监测系统进行检测,对功能和性能进行确认。
3.6实用化验收 Operational Acceptance Test (OAT是指电能质量监测系统现场验收六个月后, 针对现场验收遗留问题及六个月连续运行期间新发现问题进行的考评验收。
3.7缺陷 Defect是指在验收测试过程中发现的不满足合同技术协议或相关规范要求的基本功能和主要性能指标,影响系统稳定运行的问题。
3.8偏差 Deflection是指在验收测试过程中发现的不满足合同技术协议或相关规范要求的具体功能和性能指标,但不影响系统稳定运行,可通过简易修改补充得以纠正的问题。
3.9差异 Difference是指验收测试过程中发现的已实现的各项功能及性能、相关软硬件设备与合同技术文件或相关技术规范所规定的具体条款之间存在的不相符合的项目以及新提出的技术要求。
4总则4.1电能质量监测系统的验收对象分为主站系统、电能质量监测终端、电压监测终端与通信装置。
4.2电能质量监测系统的验收工作按时间顺序分为工厂验收、现场验收和实用化验收三个阶段, 只有在前一阶段验收合格通过后, 方可进入下一阶段。
各阶段验收都应严格遵循《 Q/CSG ×-2011南方电网公司电能质量监测系统技术规范》、项目合同技术协议及本规范所作的规定,不足部分应执行当前国家标准或行业标准。
4.3在不同验收阶段,制造单位、施工单位及建设单位应参照附录 A 所示的职责分工与验收流程开展验收工作。
4.4工厂验收应在设备生产、调试、预验收工作完成后,在设备出厂前进行。
4.5在工厂验收阶段, 监测终端原则上应抽取总量 3%-10%作为样品数, 若样品数量过多, 则由验收工作组按建设规模确定抽样数量。
4.6现场验收应在设备现场安装调试完毕后,启动投运前进行。
4.7工厂验收和现场验收的大纲参照本规范附录提供的文档模版进行编制, 测试内容必须涵盖验收文档的条目, 并结合具体的工程项目进行补充。
实用化验收大纲按验收文档要求执行。
4.8实用化验收应在电能质量监测系统现场验收通过半年后进行;实用化验收后,对于新接入的监测终端,只需进行工厂验收和现场验收。
4.9在各阶段验收过程中,验收工作组的组成应考虑组织验收、实际测试、综合评价等工作的需要, 选择相关专业人员参加; 验收工作组必须严格按照验收大纲和验收流程进行该阶段的验收工作,并在验收测试工作结束后完成报告文件的编制、上报和审批工作。
5工厂验收5.1电能质量监测主站系统5.1.1验收条件5.1.1.1主站系统符合订货技术条件要求,并通过验收单位的入网测试。
5.1.1.2制造单位完成主站系统工厂预验收 (即由制造单位在工厂验收前内部组织的测试验收 , 编制并提交了内部质量检测报告、工厂验收大纲及申请报告, 并经建设单位审核通过。
5.1.1.3制造单位完成工厂模拟测试环境的搭建, 完成主站系统软硬件安装调试, 基本完成建设单位提出的典型图形、报表、曲线和数据库等系统工程化及用户化工作。
5.1.1.4制造单位已提交技术手册、使用手册、维护手册和有关技术图纸。
5.1.1.5验收工作组已成立。
5.1.2验收大纲制造单位必须根据附录 B 电能质量监测主站系统工厂验收文档,结合《南方电网电能质量监测系统技术规范》、技术协议、招标文件等文件编制验收大纲,并提交验收工作组审核确认。
5.1.3评价标准主站系统工厂验收符合下列要求,即可认为通过工厂验收。
5.1.3.1所有软硬件设备型号、数量、配置符合项目合同技术协议书要求。
5.1.3.2制造单位提交的技术手册、使用手册、维护手册与第三方软件许可声明等正确有效,项目建设文件及相关资料齐全。
5.1.3.3通过 72h 连续运行测试。
若是没有通过,其重复测试的次数不超过 2次。
5.1.3.4工厂验收测试结果满足《南方电网电能质量监测系统技术规范》、项目技术文件和本规范要求。
根据验收大纲测试的结果无缺陷,偏差项总数不得超过测试项目总数的 5%。
5.1.4文档资料5.1.4.1工厂验收申请文件1 工厂预验收试验报告;2 工厂验收申请报告;3 工厂验收大纲;4 软、硬件设备清单(含型号、数量、配置。
5.1.4.2工厂验收技术文件1 合同技术协议书;2 技术联络会纪要;3 设计变更书(系统设计有变动的情况下有效,设计单位提交。
5.1.4.3工厂验收阶段项目建设文件1 项目阶段性工作报告(工厂验收阶段,制造单位和建设单位共同编制 ;2 培训报告,包括培训技术资料、培训计划、培训总结。
5.1.4.4工厂验收报告1 工厂验收结论;2 工厂验收测试报告(含测试大纲 ;3 工厂验收差异汇总报告 (同时作为工厂验收遗留问题备忘录, 制造单位应对每一项差异提出解决方法和预计解决时间,限期处理完成 ;4 设备和文件资料核查报告(附设备清单和文件资料清单。
5.2电能质量监测终端、电压监测终端5.2.1验收条件5.2.1.1电能质量监测终端、电压监测终端符合订货技术条件要求,并通过入网测试。
5.2.1.2电能质量监测终端、电压监测终端已完成生产工作。
5.2.1.3制造单位已完成工厂测试环境搭建,对于模拟设备和测试设备也准备就绪。
5.2.1.4制造单位已编制并提交技术手册、使用手册、维护手册和终端有关技术图纸、合格证、检验报告,并经设计单位、建设单位审核确认。
5.2.1.5制造单位完成系统工厂预验收, 并达到项目技术文件及相关技术规范的要求, 编制并提交了工厂预验收报告、工厂验收申请报告及工厂验收大纲,并经建设单位审核通过。
5.2.2验收大纲验收大纲的编制参见附录 B :电能质量监测终端、电压监测终端工厂验收文档。
5.2.3评价标准工厂验收达到以下要求时,可认为工厂验收通过。
5.2.3.1电能质量监测终端、电压监测终端的文件及资料齐全。
5.2.3.2所有软、硬件设备型号、数量、配置均符合项目合同技术协议的要求。
5.2.3.3工厂验收结果必须满足《南方电网电能质量监测系统技术规范》、项目技术文件和本规范要求,无缺陷项目,偏差项目总数不得超过 5 项。
5.2.4文档资料5.2.4.1工厂验收申请文件1 工厂预验收试验报告;2 工厂验收申请报告;3 工厂验收大纲;4 软、硬件设备清单(含型号、数量、配置。
5.2.4.2工厂验收技术文件1 合同技术协议书;2 技术联络会纪要;3 设计变更书(设计有变动的情况下有效,设计单位提交 ;4 型式试验报告;5 设备清单(包括设备详细配置情况及文件资料清单;6 技术手册、使用手册和维护手册与第三方软件许可证书。
