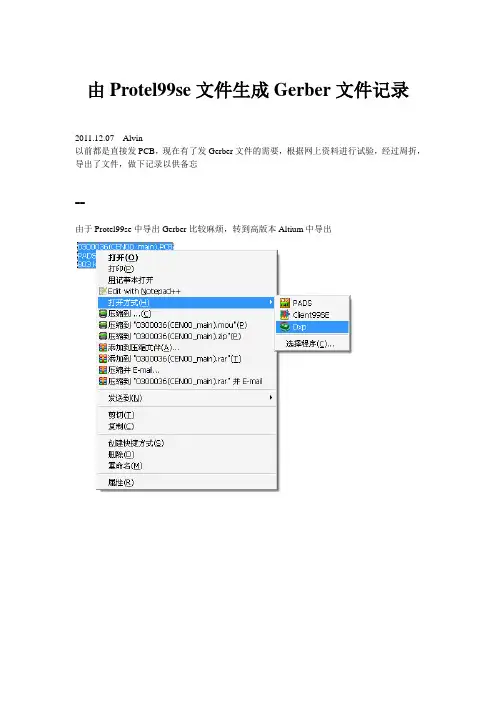

由Protel99se文件生成Gerber文件记录2011.12.07 Alvin以前都是直接发PCB，现在有了发Gerber文件的需要，根据网上资料进行试验，经过周折，导出了文件，做下记录以供备忘==由于Protel99se中导出Gerber比较麻烦，转到高版本Altium中导出注意：这个转换过程中可能导致一些信息的丢失，一定要先检查一下自己曾经在protel中定义一个solder mask的规则，对via涂锡，但是转化之后，变成了对所有对象涂锡了，导致生成gerber的solder开窗层丢失检查时去掉该规则即可，关于涂锡可直接在加工说明单中要求即可然后选择生成Gerber文件选择单位和格式，英制或公制都可以，关键和后面生成的钻孔文件保持一致即可；图上后面的格式比前面的精度高，需要时选高精度附注：有一个导出一个小板，导出有问题，最后尝试提高精度为2:4好了Layer标签中默认都没有选择，注意选择Plot Layers—Used On，选择Include Unconnected mid-layer pads选择Mechanical Layer…-->可不选Drill Drawing标签中不用动Apertures标签中也用默认的不用动，默认已经选中Embedded apertures(RS274X)Advanced标签中相对坐标一项改为绝对坐标Reference to absolute origin以便后面生成穿孔文件时保持一致，其他Suppress leading zeros保持默认确认之后就生成了Gerber文件，已经生成了一堆文件，所生成的.cam文件不用保存然后生成钻孔文件使单位和格式和前面保持一致，将Suppress trailing zeros改为Suppress leading zeros，将位置改为Reference to absolute origin，和前面gerber文件保持一致弹出对话框点Units可以看到已经和前面的保持一致确认前面的对话框，即可生成钻孔文件比起前面的文件又增加了一些文件，所生成的.cam文件不用保存这样所需的文件就都生成好了，再在CAM350中打开验证一下要双击找到目录，使列表中显示出导入的文件Finish直接导入可以查看各个层的这是钻孔的显示所有曾，View-All，再次确认。

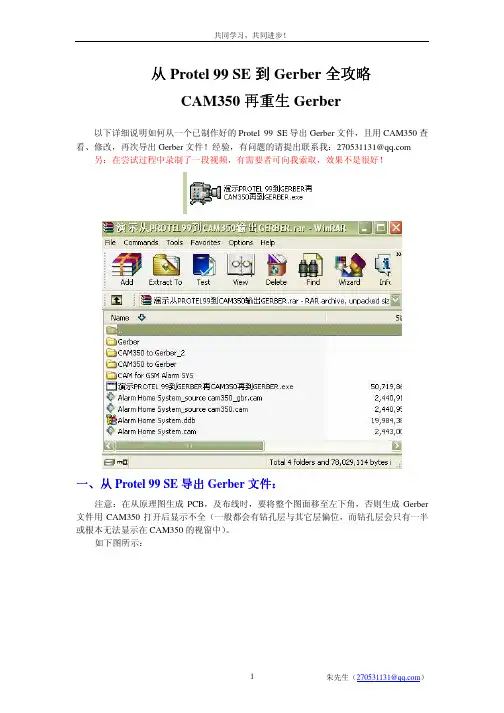

从Protel 99 SE到Gerber全攻略CAM350再重生Gerber以下详细说明如何从一个已制作好的Protel 99 SE导出Gerber文件，且用CAM350查看、修改，再次导出Gerber文件！经验，有问题的请提出联系我：270531131@ 另：在尝试过程中录制了一段视频，有需要者可向我索取，效果不是很好！：文件：一、从Protel 99 SE导出Gerber文件注意：在从原理图生成PCB，及布线时，要将整个图面移至左下角，否则生成Gerber 文件用CAM350打开后显示不全（一般都会有钻孔层与其它层偏位，而钻孔层会只有一半或根本无法显示在CAM350的视窗中）。

如下图所示：我在PCB布线时没有注意到此问题，故而最后整板移动，请留意上图和下图左下角坐标准备工作做好后，请按下步骤进行导出Gerber文件！1、利用向导，设置Gerber返还到Documents界面下，右建单击空白处，弹出菜单新建CAM文档如下：OK后退出，此时在Documents下多出一个文件（可重命名），双击打开后弹出选择PCB若仅有一个PCB，只直接OK，若有多个选择要导出Gerber文件的PCB文件，OK后会弹出Output Wizard（输出向导），我们在此直接点击Finish退出（亦可根据向导生成）。

此时在CAMManager1.cam中如下所示：在此空白处单击右键弹出菜单，选择Insert Gerber…(插入Gerber)选择输出Gerber相关参数，注意：这些设置均可按默认值，但尺寸单位选择必须要和导出钻孔文件参数选择要一致，一般如上图选择：表示英制单位，小数点后3位有效数字，也可重命名（直接输入文件名即可）；相应后面的选择如下（未说明即保持默认即可）在Layers中按下设置设置完成后点OK退出，此时已向导完成Gerber；2、利用向导，生成钻孔文件右键单击空白处选择Insert NC Drill…(插入钻孔文件)如下：若单位保持一致，则可直接点击OK，退出（可重命名）；3、生成Gerber和钻孔数据在空白处单击右键菜单，选择：Generate CAM Files ，或直接点按F9，待运行结束后会发现在Documents下多出了一个文档：4、导出Gerber和钻孔文件如上图右键单击红色框，选择Expor…，选择保存路径至此已结束Protel 99 SE导出Gerber及钻孔文件，如下图所示：：二、用CAM350查看并修改Protel生成的Gerber及钻孔文件及钻孔文件：我们按如上骤生成的Gerber文件大多数都会存在钻孔层偏位问题，因此必须在CAM350中修改，并重新生成（若各位有好的方法避免此问题，那最好啦，也请顺便知会我一下哦！！）好啦，费话不多说啦，开始吧！1、打开CAM350软件（我用的是CAM350 9.52）2、导入Gerber及钻孔文件，一般都选择自动导入。

从Protel 99 SE到Gerber全攻略CAM350再重生Gerber以下详细说明如何从一个已制作好的Protel 99 SE导出Gerber文件，且用CAM350查看、修改，再次导出Gerber文件！经验，有问题的请提出联系我：270531131@ 另：在尝试过程中录制了一段视频，有需要者可向我索取，效果不是很好！：文件：一、从Protel 99 SE导出Gerber文件注意：在从原理图生成PCB，及布线时，要将整个图面移至左下角，否则生成Gerber文件用CAM350打开后显示不全（一般都会有钻孔层与其它层偏位，而钻孔层会只有一半或根本无法显示在CAM350的视窗中）。

如下图所示：我在PCB布线时没有注意到此问题，故而最后整板移动，请留意上图和下图左下角坐标准备工作做好后，请按下步骤进行导出Gerber文件！1、利用向导，设置Gerber返还到Documents界面下，右建单击空白处，弹出菜单新建CAM文档如下：OK后退出，此时在Documents下多出一个文件（可重命名），双击打开后弹出选择PCB若仅有一个PCB，只直接OK，若有多个选择要导出Gerber文件的PCB文件，OK后会弹出Output Wizard（输出向导），我们在此直接点击Finish退出（亦可根据向导生成）。

此时在CAMManager1.cam中如下所示：在此空白处单击右键弹出菜单，选择Insert Gerber…(插入Gerber)选择输出Gerber相关参数，注意：这些设置均可按默认值，但尺寸单位选择必须要和导出钻孔文件参数选择要一致，一般如上图选择：表示英制单位，小数点后3位有效数字，也可重命名（直接输入文件名即可）；相应后面的选择如下（未说明即保持默认即可）在Layers中按下设置设置完成后点OK退出，此时已向导完成Gerber；2、利用向导，生成钻孔文件右键单击空白处选择Insert NC Drill…(插入钻孔文件)如下：若单位保持一致，则可直接点击OK，退出（可重命名）；3、生成Gerber和钻孔数据在空白处单击右键菜单，选择：Generate CAM Files ，或直接点按F9，待运行结束后会发现在Documents下多出了一个文档：4、导出Gerber和钻孔文件如上图右键单击红色框，选择Expor…，选择保存路径至此已结束Protel 99 SE导出Gerber及钻孔文件，如下图所示：：及钻孔文件：二、用CAM350查看并修改Protel生成的Gerber及钻孔文件我们按如上骤生成的Gerber文件大多数都会存在钻孔层偏位问题，因此必须在CAM350中修改，并重新生成（若各位有好的方法避免此问题，那最好啦，也请顺便知会我一下哦！！）好啦，费话不多说啦，开始吧！1、打开CAM350软件（我用的是CAM350 9.52）2、导入Gerber及钻孔文件，一般都选择自动导入。

一、Protel 99SE导出方法二、二Protel DXP导出方法(Altium Designer)第三步，用Cam350导入Gerber文件打印底片步骤Protel 99SE如下在制作文件之前一定要确定图里面的keepOutLayer完整没有缺口1、先在keepOutLaye层的四个角上面放四个焊盘（焊盘规格如下）2、四个角放好如下图放的位置一般随意（但不能离太远）3、切换到TopOverlay层和BottomOverlay上面画好如下图中的对位标志4、全画好后如下图5、把原点定在PCB板的左下角编辑—原点—设置(快捷键按E松开再按O松开再按下S 再把鼠标点下左下角)如果按上面操作没有显示原点。

可能是软件里面tools—Preferences—Display—Orgin Marker这里的勾没打上6、点软件的左上角文件里的新建CAM向导（File--New）点OK如图上面后点“OK”――Next 7、新建Gerber文件选择新建Gerber文件后Next一直到如下图Next一直到如上图，选择公制4：4 NEXT选择Gerber文件中包含的层，Plot全打勾右边都空着8、选好如上图后完成（Finish）9、在如下图文件上点右键设置Gerber文件参数（重要）设置Gerber文件的参考坐标为相对坐标，保持与等下生成的钻孔坐标一致（若在本页面中无相关设置项目，请安装Protel 99SE SP6补丁）10、新建NC Drill钻孔文件选择精度（这里选最高）确定参考坐标与Gerber数据保持一致（以上为默认值，若无上大页面选项卡，请安装Protel99SE SP６补丁）11、生成CAM文件用鼠标点到如下文件夹上上图为生成的CAM文件夹将CAM文件夹导出选择自己的保存路径完成导出５、完成，用DCM雕刻机软件打开查看，效果如下图所示二、Protel DXP导出方法(Altium Designer)12、先在keepOutLaye层的四个角上面放四个焊盘（焊盘规格如下）13、四个角放好如下图放的位置一般随意（但不能离太远）14、切换到TopOverlay层和BottomOverlay上面画好如下图中的对位标志15、全画好后如下图16、把原点定在PCB板的左下角编辑—原点—设置(快捷键按E松开再按O松开再按下S 再把鼠标点下左下角)如果按上面操作没有显示原点。
