K11系列三爪自定心卡盘技术资料

  • 格式：doc
  • 大小：775.50 KB
  • 文档页数：12

K11系列三爪自定心卡盘技术资料
K11系列短圆柱三爪自定心卡盘配带正爪和反爪各一副，可分别使用。

K11A、K11C型卡盘的卡爪由两部分组成，采用螺钉连接，可调整为正爪或反爪使用。

K11A型配带符合GB4346（ISO3442）标准的分离爪，K11C型配带传统结构的分离爪。

可根据客户要求提供软卡爪，经配车或磨后可获得理想的夹持精度。

基本参数见表3.1
K11系列短圆锥三爪自定心卡盘系短锥连接形式,可直接与机床主轴连接。

K11系列三爪自定心卡盘与机床主轴连接形式有A1，A2，C，D四种，可分别同3，4，5，6，8，11，15号短锥锥主轴端部配套，短锥连接参数符合GB5900.1～GB5900.3（ISO702）标准。

主要参数见表3.2
表3.1 K11系列短圆柱三爪自定心卡盘的基本尺寸和参数(mm)
表3.2 K11 系列卡盘产品规格与主轴端部配套选择一览表（mm)
(1)A型（穿通螺钉连接〕
A型又分为A1型（内圈螺钉连接）和A2 型（外圈螺钉连接）两种，它们的基本参数和尺寸见表：
A 1 型的基本参数和尺寸（mm)
注： 上图中尺寸B 等于K11系列中同规格卡盘的H 和H 1之差。

A 2型的基本参数和尺寸（mm)
注：上图中尺寸B等于K11系列中同规格卡盘的H 和H1之差。

（2)C型（拨盘，螺栓琐紧连接）
C型的基本尺寸和参数见表
C型基本参数和尺寸（mm)
注：上图中尺寸B等于K11系列中同规格卡盘的H 和H 1之差。

（3〕D型（拉杆，凸轮琐紧连接）
D型的基本尺寸和参数见表
D型基本参数和尺寸（mm)
注：上图中尺寸B等于K11系列中同规格卡盘的H和H1之差。

(4)K11系列三爪自定心卡盘夹持范围
K11系列三爪自定心卡盘夹持范围见表3.7。

表3.7 K11系列三爪自定心卡盘夹持范围（mm)
(5)K11系列三爪自定心卡盘卡爪结构参数：
与K11系列三爪自定心卡盘相同,K11系列的卡盘结构型式也分为整体爪(包括正爪、反爪各一副）、A型分离爪（包括滑座和卡爪两部分）、C型分离爪（包括滑座和卡爪两部分），同规格卡盘的相同结构型式的卡爪可以通用。

它们的基本参数见表3.8～3.14。

表3.8 整体爪的基本尺寸(mm)
表3.9 A型分离爪中卡爪的基本参数(mm)
表3.10 A型分离爪中滑座的基本参数(mm)
表3.11 C型分离爪中卡爪的基本参数(mm)
表3.12 C型分离爪中滑座的基本参数(mm)
表3.13 C型分离爪中卡爪的基本参数(mm)
表3.14 C型分离爪中滑座的基本参数(mm)
K11、K15 三爪自定心卡盘卡爪
卡爪分为:整体爪、A 型、D 型分离爪、C 型分离爪。

可按用户要求提供各型硬卡爪。

整体爪
规格
80 100 125 130 160 165 190 200 240 250 315 320 325 380 L 32 42 56 56 70 70 72 85 105 105 130 B 12 15 16 16 18.5 18.5 22 22 27 27 36 H 33 38 45 45 5 54 57 61 69 69 91 h 6.5
7
9
9
12
12
12
12
12
12
18
※包括正爪、反爪各一副 A 型、D 型分离爪
规格
160
200
250
315
325
380
400
500
630
L 67 80 95 108 108 130 130 130 130 132
B 25 30 36 45 45 45 45 45 45
H 41 45 53 61 61 70 70 70 82 82
h 9 10.5 13.5 17.5 17.5 17 17 17 22 22
a 12.675 12.675 19.025 19.025 19.025 19.025 19.025 19.025 19.025
b 7.94 7.9412.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7
e 19 22.2 27 31.75 31.75 38.1 38.1 38.1 38.1 38.1
t 3 3 3 3 3 6 6 6 6 6 t1 4 4 4 4 4 4 4 4 4 z-d 2-11 2-11 2-13 2-13 2-13 2-18 2-18 2-18 2-12 2-12
规格160 200 250 315 325 380 400 500 630 L 64 80 98 110 110 114 130 130 130 132 L129 34.9 39.747.6 47.6 47.6 45 45 45 45 45
B 20 22 27 36 36 36 36 45 50
H 33 35 38 42 42 46 46 46 55 50
a 12.675 12.675 19.025 19.025 19.025 19.025 19.025 19.025 9.025
b 7.95 7.94 12.7 12.7 12.7 12.7 12.7 12.7 12.7
e 19 22.2 27 31.75 31.75 38.1 38.1 38.1 38.1 38.1
t 4 4.2 4.2 4.2 4.2 7 7 7 7 7 t1 3 3 3 3 3 3 3 3 3
z-d 2-M10 2-M10 2-M12 3-M12 3-M12 3-M16 3-M16 3-M16 4-M20 5-M20 ※包括顶爪和基爪两部分，规格为325，380的A型分离爪和所有规格的D型分离爪，基爪不带夹持弧。

C型分离爪
规格
L B H h a b e t t1z-d
200 88 22 44 12 13 11 28 7 3 2-9 240 108 27 46 12 13 13 35 7 3 2-11 250 108 27 46 12 13 13 35 7 3 2-11
规格L B H h a b e t t
1
z-d 200 76 31.5 22 36 13 11 28 6 2 2-M8 240 95 41 27 39 13 13 35 6 2 2-M10 250 95 41 27 39 13 13 35 6 2 2-M10
规格L B H h a b e t t
1
z-d 320 127 36 59.5 17 28 15 77 7.5 2.8 2-13 325 127 36 59.5 17 28 15 44 7.5 2.8 2-13 380 127 36 59.5 17 28 15 44 7.5 2.8 2-13
规格L B H h a b e t t
1
z-d 320 114 43 36 40 28 15 44 8.5 3.5 2-M12 325 114 43 36 40 28 15 44 8.5 3.5 2-M12 380 114 43 36 40 28 15 44 8.5 3.5 2-M12 ※包括顶爪和基爪。

合集下载

三爪卡盘原理(图)

三爪卡盘原理(图)

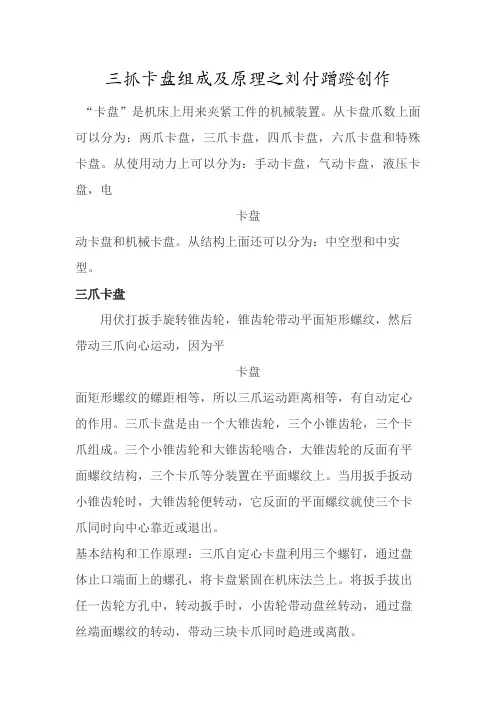

三抓卡盘组成及原理之刘付蹭蹬创作
“卡盘”是机床上用来夹紧工件的机械装置。

从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。

从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电
卡盘
动卡盘和机械卡盘。

从结构上面还可以分为：中空型和中实型。

三爪卡盘
用伏打扳手旋转锥齿轮，锥齿轮带动平面矩形螺纹，然后带动三爪向心运动，因为平
卡盘
面矩形螺纹的螺距相等，所以三爪运动距离相等，有自动定心的作用。

三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。

三个小锥齿轮和大锥齿轮啮合，大锥齿轮的反面有平面螺纹结构，三个卡爪等分装置在平面螺纹上。

当用扳手扳动小锥齿轮时，大锥齿轮便转动，它反面的平面螺纹就使三个卡爪同时向中心靠近或退出。

基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。

将扳手拔出任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

三爪自定心卡盘1

三爪自定心卡盘1

三爪自定心卡盘热 ??? 三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK), 作者:佚名转贴自: 点击数:263 更新时间:2004-5-27 ,1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。

三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。

三爪自定心卡盘有两种连接型式:短圆柱及短圆锥。

前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。

随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。

从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。

当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。

对部分几何精度检验方法的说明:(1)G1卡盘径向和端面跳动:将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。

(2)G2,G4夹持弧(撑紧弧)的径向跳动:三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。

目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。

2.结构及规格(1)基本结构和工作原理:三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。

将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

三爪卡盘静态夹紧力研究

三爪卡盘静态夹紧力研究

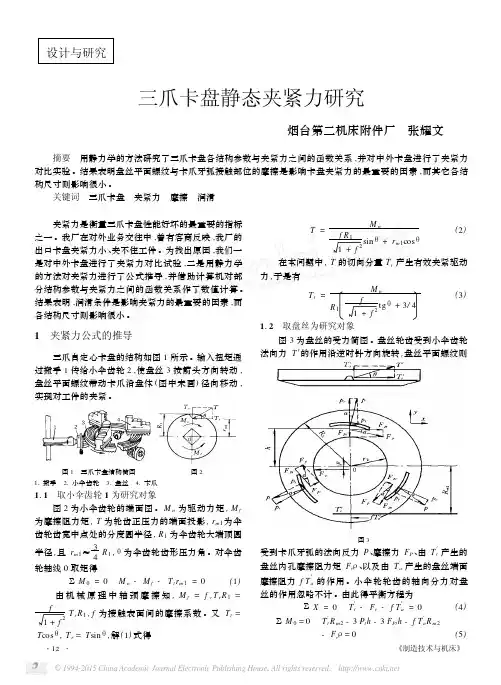

设计与研究三爪卡盘静态夹紧力研究烟台第二机床附件厂　张耀文 摘要　用静力学的方法研究了三爪卡盘各结构参数与夹紧力之间的函数关系,并对中外卡盘进行了夹紧力对比实验。

结果表明盘丝平面螺纹与卡爪牙弧接触部位的摩擦是影响卡盘夹紧力的最重要的因素,而其它各结构尺寸则影响很小。

关键词　三爪卡盘　夹紧力　摩擦　润滑 夹紧力是衡量三爪卡盘性能好坏的最重要的指标之一。

我厂在对外业务交往中,曾有客商反映,我厂的出口卡盘夹紧力小、夹不住工件。

为找出原因,我们一是对中外卡盘进行了夹紧力对比试验,二是用静力学的方法对夹紧力进行了公式推导,并借助计算机对部分结构参数与夹紧力之间的函数关系作了数值计算。

结果表明,润滑条件是影响夹紧力的最重要的因素,而各结构尺寸则影响很小。

1　夹紧力公式的推导 三爪自定心卡盘的结构如图1所示。

输入扭矩通过搬手1传给小伞齿轮2,使盘丝3按箭头方向转动,盘丝平面螺纹带动卡爪沿盘体(图中未画)径向移动,实现对工件的夹紧。

图1　三爪卡盘结构简图 图211搬手　21小伞齿轮　31盘丝　41卡爪111　取小伞齿轮1为研究对象图2为小伞齿轮的端面图。

M n为驱动力矩,M f 为摩擦阻力矩,T为轮齿正压力的端面投影,r m1为伞齿轮齿宽中点处的分度圆半径,R1为伞齿轮大端顶圆半径,且r m1≈34R1,θ为伞齿轮齿形压力角。

对伞齿轮轴线0取矩得ΣM0=0　M n-M f-T t r m1=0(1) 由机械原理中轴颈摩擦知,M f=f v T r R1= f1+f2T r R1,f为接触表面间的摩擦系数。

又T t= T cosθ,T r=T sinθ,解(1)式得T=M nf R11+f2sinθ+r m1cosθ(2) 在本问题中,T的切向分量T t产生有效夹紧驱动力,于是有T t=M nR1f1+f2tgθ+3/4(3)112　取盘丝为研究对象图3为盘丝的受力简图。

盘丝轮齿受到小伞齿轮法向力T′的作用沿逆时针方向旋转,盘丝平面螺纹则图3受到卡爪牙弧的法向反力P、摩擦力F P、由T′t产生的盘丝内孔摩擦阻力矩F vρ、以及由T′a产生的盘丝端面摩擦阻力f T′a的作用。

三爪卡盘卡盘组成及原理

三爪卡盘卡盘组成及原理

三爪卡盘卡盘组成及原理
1 概述：
利用均布在卡盘体上的三个活动卡爪的径向移动，把工件夹紧和定位的机床附件。

“卡盘”是机床上用来夹紧工件的机械装置。

从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘.
2 结构：
三爪卡盘由卡盘体、活动卡爪和卡爪驱动机构组成。

三爪卡盘上三个卡爪导向部分的下面，有螺纹与碟形伞齿轮背面的平面螺纹相啮合，当用扳手通过四方孔转动小伞齿轮时，碟形齿轮转动，背面的平面螺纹同时带动三个卡爪向中心靠近或退出，用以夹紧不同直径的工件。

用在三个卡爪上换上三个反爪，用来安装直径较大的工件。

三爪卡盘的自行对中精确度为0.05-0.15mm。

用三爪卡盘加工工件的精度受到卡盘制造精度和使用后磨损情况的影响。

卡盘按驱动卡爪所用动力不同﹐分为手动卡盘和动力卡盘两种。

①手动卡：为通用附件，常用的有自动定心的三爪卡盘和每个卡爪可以单独移动的四爪卡盘。

三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。

大锥齿轮的背面有阿基米德螺旋槽，与3个卡爪相啮合。

因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动，实现自动定心和夹紧﹐适于夹持圆形﹑正三角形或正六边形等的工件。

3工作原理：
三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。

将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

4 缺点：
三爪卡盘使用久了，随着卡盘的磨损三爪会出现喇叭口状，三爪也会慢慢偏离车床主轴中心。

使所加工零件的形位公差增大。

要修复三爪和三爪卡盘。
