监控单元基本原理
- 格式:ppt
- 大小:2.15 MB
- 文档页数:26
装监控原理
监控系统的原理是通过使用摄像头、传感器等设备,将监测区域内的图像、声音、温度等数据转化为数字信号,然后通过网络或有线连接传输到监控中心。
监控中心通过软件对接收到的数据进行处理和分析,包括实时显示监测区域的画面、录制图像和声音、检测异常情况等。
监控系统还可以通过网络,远程查看和控制监测区域的情况。
传感器是监控系统的重要组成部分之一,常见的有图像传感器、声音传感器和温度传感器等。
图像传感器可以实时捕捉监测区域的画面,声音传感器可以接收并转化声音信号,温度传感器可以测量监测区域的温度变化。
这些传感器将获得的数据转化为数字信号,然后传输到监控中心。
监控中心是监控系统的核心部分,它主要负责数据的接收、处理和存储。
监控中心通常由一台或多台计算机组成,通过安装相应的监控软件来实现数据处理和分析功能。
监控中心可以显示监测区域的实时画面,对图像和声音进行录制,以备后续查看和分析。
同时,监控中心也可以设置警报机制,当监测到异常情况时,立即触发警报并通知相关人员。
监控系统还可以通过网络将监测到的数据实时传输到其他地方,实现远程查看和控制的功能。
利用互联网技术,监控系统可以通过网络连接到手机、电脑等终端设备,用户可以通过这些设备随时随地查看监测区域的情况。
此外,监控系统还可以与其他设备和系统进行集成,实现更多的功能,如与门禁系统联动、与消防系统联动等。
总的来说,监控系统的原理是将监测区域内的数据转化为数字信号,通过网络或有线连接传输到监控中心,然后通过软件进行处理和分析。
监控系统可以实现实时监测、录制、警报等功能,并与其他设备和系统进行集成,提高监控效果和管理能力。
红外线监控原理
红外线监控原理是利用红外线传感器来检测和捕捉红外线辐射信号,实现对特定区域的监控和监测。
红外线监控系统由红外线传感器、信号处理器和显示器组成。
红外线传感器是红外线监控系统的核心部件,它能够感知环境中的红外线辐射信号。
红外线传感器通常采用微电子技术制成,内部包含发射和接收二极管。
当物体发出或反射的红外线照射到红外线传感器的接收二极管上时,会产生电流信号。
红外线传感器可以根据接收到的红外线信号的强度和频率来判断物体的位置和运动状态。
红外线辐射信号的强度和频率与物体的温度、距离和表面特性等因素有关。
通过对红外线信号的测量和分析,可以得到物体的信息,如温度、运动方向和速度等。
这些信息可以被信号处理器进行处理,进而通过显示器或其他输出方式展示给用户。
红外线监控系统常用于安防领域,可以实现对区域内的人员和物体进行实时监控和检测。
它广泛应用于家庭、商业建筑、公共场所等各种场景。
例如,红外线智能监控系统可以通过识别人体红外线辐射信号,实现对区域内的人员活动、进出情况等进行监测和报警。
总结来说,红外线监控原理就是利用红外线传感器感知环境中的红外线辐射,通过信号处理器和显示器将其转化为可用的信息,以实现对特定区域的监控和监测。

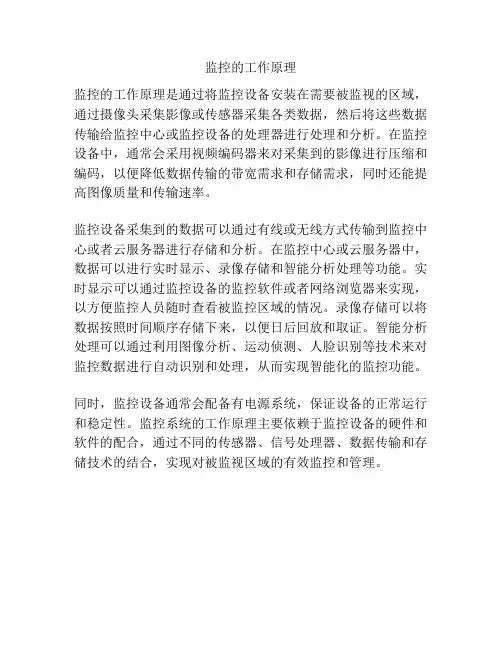

监控的工作原理
监控的工作原理是通过将监控设备安装在需要被监视的区域,通过摄像头采集影像或传感器采集各类数据,然后将这些数据传输给监控中心或监控设备的处理器进行处理和分析。
在监控设备中,通常会采用视频编码器来对采集到的影像进行压缩和编码,以便降低数据传输的带宽需求和存储需求,同时还能提高图像质量和传输速率。
监控设备采集到的数据可以通过有线或无线方式传输到监控中心或者云服务器进行存储和分析。
在监控中心或云服务器中,数据可以进行实时显示、录像存储和智能分析处理等功能。
实时显示可以通过监控设备的监控软件或者网络浏览器来实现,以方便监控人员随时查看被监控区域的情况。
录像存储可以将数据按照时间顺序存储下来,以便日后回放和取证。
智能分析处理可以通过利用图像分析、运动侦测、人脸识别等技术来对监控数据进行自动识别和处理,从而实现智能化的监控功能。
同时,监控设备通常会配备有电源系统,保证设备的正常运行和稳定性。
监控系统的工作原理主要依赖于监控设备的硬件和软件的配合,通过不同的传感器、信号处理器、数据传输和存储技术的结合,实现对被监视区域的有效监控和管理。
第一节 FSU基本原理及组网架构基站智能动环监控单元Field supervision unit(FSU)是监控系统的最小子系统,由若干监控模块和其它辅助设备组成,面向直接的设备数据采集、处理的监控层次,可以包含采样、数据处理、数据中继等功能。
FSU通过连接智能或非智能设备以及各种环境量的采集器,完成对监控对象的数据采集,并且能接收监控对象的告警数据(包括事件),对其进行分析处理后通过接口把这些数据上行传送给集中监控中心。
其中智能设备包含空调,开关电源,门禁系统;非智能设备包含烟雾传感器,温湿度传感器,水浸传感器,红外传感器,直流电压送变器。
FSU主要由数据采集、数据传输、数据处理三部分组成。
数据采集层负责将现场动力环境数据采集,同时将平台指令转发给监控对象。
数据传输层主要负责将采集的数据上传给动环平台,将平台指令发送给现场监控单元,以无线为主要传输方式。
数据处理层主要负责数据存储、解析与处理,其中铁塔网管平台侧重于获取机房环境数据,识别断站的风险因素,保障基站健康运行。
FSU厂商平台侧重于维护各厂商FSU设备的软件版本升级。
第二节 FSU主机的安装规范FSU主机主要分为室内型、室外型FSU、户外型FSU。
(1)电源以及取电要求:直流电压:48V(-60V~-40V),正极接地,整机功耗应小于50W。
室内型、室外型FSU取电需从开关电源二次下电处取电。
(2)FUS安装环境要求:-10℃~+50℃,相对湿度: 0%~95%(非冷凝),海拔高度:≤5000M(3)FSU接口要求:AI接口数量不少于8个,DI接口数量不少于16个,DO接口数量不少于4个,能完成非智能设备的模拟量、数字量采集和控制;需要具有一定数量的智能设备接口(RS-485接口8个、IP接口4个),与智能设备通讯,完成智能设备协议底端解析,包括2台IP网络摄像机的图片抓拍;需具备本地调试接口。
(4)FSU无线上网要求:基站智能动环监控单元(FSU)应具有基于L2TP/IPSec和PPTP的4G/3G无线上网能力:具有中国联通、中国电信、中国移动的UIM或SIM卡槽,能进行基于4G/3G 网络的L2TP/IPSec和PPTP二次拨号组网能力。
监控系统的工作原理
监控系统是一种用于对特定区域或设备进行实时监测和录像的系统。
它主要由摄像头、视频信号传输系统、监控中心和存储设备等组成。
其工作原理如下:
1. 摄像头采集视频信号:摄像头通过感光器件将图像转化为电信号,并经过处理形成视频信号。
摄像头通常安装在需要监控的区域或设备附近。
2. 视频信号传输:视频信号通过网络或传输线路传输到监控中心。
传输方式可以采用有线或无线方式,以保证视频信号的稳定传输。
3. 视频信号处理与存储:监控中心接收到视频信号后,进行视频信号处理、编码、压缩等操作,将其转化为数字信号并存储起来。
存储设备可以是硬盘、服务器等,可以长时间保存大量的视频数据。
4. 实时监测和录像:监控中心通过显示屏实时显示摄像头所监测到的视频画面。
同时,系统还可以将视频信号进行录制,以便后续检查和回放。
5. 报警与追踪:监控系统可以设置各种报警规则,比如移动侦测、入侵检测等。
当监测到异常情况时,系统可以通过报警器、手机等方式提醒相关人员,并及时采取应对措施。
总结来说,监控系统通过摄像头采集视频信号,经过传输、处
理和存储,实现对特定区域或设备的实时监测和录像。
这样可以帮助用户及时获取所需的监控信息,提高安全性和管理效率。
视频监控工作原理
视频监控工作原理是通过摄像机捕捉现场图像信息,将其转换为电信号,并通过传输介质传输到监控中心,然后经过图像处理和存储等一系列操作,最终实现对现场情况的实时或离线监控。
具体而言,视频监控系统由以下几个主要组成部分构成:
1. 摄像机:负责捕捉现场的视觉信息,将其转换为电信号。
常见的摄像机包括模拟摄像机和网络摄像机。
2. 传输介质:将摄像机捕捉到的电信号进行传输,传输介质可以是同轴电缆、光纤、以太网等。
3. 监控中心:接收和处理来自摄像机的图像信号,进行图像处理、存储和显示等操作。
监控中心通常配备显示屏、监控主机和存储设备。
4. 图像处理:对摄像机传输的图像信号进行处理,包括图像增强、噪声抑制、分析等。
通过图像处理,可以提高图像的清晰度和质量,提供更好的监控效果。
5. 存储设备:用于存储监控系统捕捉到的图像和视频数据。
传统的存储设备包括硬盘录像机(DVR)和网络视频录像机(NVR),而现代的存储设备则常常采用云存储技术。
6. 监控软件:对监控系统进行控制和管理的软件,提供监控图
像的实时显示、录像回放、报警处理等功能。
监控软件可以在监控中心的计算机上运行,也可以安装在移动设备上进行远程监控。
视频监控工作原理的基本流程为:摄像机捕捉现场图像信息,将其转换为电信号,通过传输介质传输到监控中心。
监控中心接收到信号后,进行图像处理和存储等操作,最后通过监控软件进行监控展示和管理。
视频监控系统广泛应用于各个领域,如公共安全、交通管理、园区管理、企业安保等,为社会提供了重要的安全保障和信息管理手段。
油量监控器的工作原理
油量监控器的工作原理是通过使用传感器测量液体油罐、油箱或其他液体储存设备中的油量,并将这些信息传输到监控系统中进行实时监控和记录。
一般情况下,油量监控器由以下几个部分组成:
1. 油位传感器:通常采用浮子式或压力式传感器。
浮子式传感器浮在液体表面上,随着液位的变化而上下浮动,通过传感器将浮子的位置转换为电信号。
压力式传感器则通过测量液体表面上方的气压变化来估算液位。
2. 数据传输单元:用于将传感器收集到的信号转换为数字信号,并通过有线或无线通信方式传输到监控系统中。
可以使用模拟转数字转换器(ADC)将传感器输出的模拟信号转换为数字
信号,然后使用通信模块将数字信号传输给监控系统。
3. 监控系统:用于接收和处理来自数据传输单元的油量信息,通常包括显示屏、数据记录和报警功能。
监控系统可以实时显示油量数据、记录历史数据、设置阈值并触发警报。
4. 供电单元:为油量监控器提供电力,通常通过电池或外部电源供电。
工作原理如下:
1. 油位传感器通过测量液位的变化,将液位信息转换为电信号。
2. 数据传输单元将传感器输出的信号转换为数字信号,并使用通信模块传输到监控系统。
3. 监控系统接收和处理数字信号,将油量数据实时显示在显示屏上,并记录历史数据以供参考。
4. 如果油量低于设定的阈值,监控系统会触发警报,通知操作
人员采取相应的措施。
5. 供电单元为油量监控器提供电力,确保其正常工作。
通过以上工作原理,油量监控器能够实时监测液体油罐、油箱等储存设备中的油量情况,以便及时采取必要的措施,避免库存油量不足或过量造成的问题。
安防监控系统原理图安防监控系统是一种利用摄像头、录像机、监控器等设备对特定区域进行实时监控和录像存储的系统。
它主要用于监控公共场所、商业场所、住宅区域等,旨在提高安全防范和监控管理水平。
本文将介绍安防监控系统的原理图及其相关知识。
首先,安防监控系统的原理图包括多个部分,其中最核心的部分是摄像头。
摄像头是安防监控系统中最重要的设备之一,它可以实时拍摄监控区域的画面,并将画面传输到录像机或监控器上进行显示或录像。
摄像头的选取和布局是安防监控系统设计的关键,它的种类包括固定摄像头、球型摄像头、红外摄像头等,不同的摄像头适用于不同的监控场景。
其次,录像机是安防监控系统中另一个重要的部分。
录像机可以接收摄像头传输的画面信号,并将其进行数字化处理和存储。
一般来说,录像机有硬盘录像机和网络录像机两种类型,硬盘录像机主要用于存储监控画面,而网络录像机则可以通过网络实现远程监控和管理。
此外,监控器也是安防监控系统不可或缺的组成部分。
监控器可以接收录像机传输的画面信号,并将其显示出来。
监控器的种类有液晶监控器、LED监控器、高清监控器等,不同的监控器适用于不同的显示需求。
另外,安防监控系统还包括视频分析系统、报警系统、网络传输系统等多个部分。
视频分析系统可以对监控画面进行智能分析,实现目标检测、行为识别、异常检测等功能;报警系统可以通过声光报警、短信报警等方式对监控区域的异常情况进行及时报警;网络传输系统可以实现监控画面的远程传输和管理,为监控系统的远程监控提供了便利。
综上所述,安防监控系统的原理图包括摄像头、录像机、监控器、视频分析系统、报警系统、网络传输系统等多个部分,它们共同构成了一个完整的安防监控系统。
通过对这些部分的合理配置和组合,可以实现对特定区域的实时监控和录像存储,提高安全防范和监控管理水平。
希望本文的介绍能够帮助大家更好地了解安防监控系统的原理图及其相关知识。
监控系统原理图监控系统是指通过各种传感器、仪表和设备,对被监测对象的状态、参数等进行实时监测、采集、传输、处理和显示的一种自动化系统。
监控系统在工业生产、环境保护、安全防范等领域有着广泛的应用,其原理图是监控系统设计的重要组成部分。
监控系统原理图主要包括传感器、信号调理、数据采集、数据处理、通信传输、显示控制等模块。
其中,传感器是监控系统的核心部件,用于将被监测对象的各种参数转化为电信号;信号调理模块则对传感器输出的信号进行放大、滤波、线性化等处理,以保证信号的准确性和稳定性;数据采集模块负责将经过信号调理处理后的数据进行采集和转换,通常采用模数转换器(ADC)将模拟信号转换为数字信号;数据处理模块对采集到的数据进行处理、分析、计算,通常包括数据存储、运算处理、逻辑判断等功能;通信传输模块则将处理后的数据通过各种通信手段传输到监控中心或显示设备,包括有线通信和无线通信等方式;显示控制模块则将接收到的数据进行显示、报警、控制等操作,通常采用显示屏、指示灯、报警器等设备。
在监控系统原理图中,各个模块之间通过信号线、总线、网络等方式进行连接和通信,形成一个完整的监控系统。
传感器模块负责将被监测对象的各种参数转化为电信号,并通过信号线传输给信号调理模块进行处理;信号调理模块将经过放大、滤波、线性化等处理后的信号传输给数据采集模块进行转换;数据采集模块将转换后的数字信号通过总线或网络传输给数据处理模块进行处理和分析;数据处理模块再将处理后的数据通过通信传输模块传输到监控中心或显示设备进行显示和控制。
监控系统原理图的设计需要考虑系统的稳定性、可靠性、实时性和安全性等因素。
在传感器选择和布置时,需要考虑被监测对象的特点和监测要求,选择合适的传感器类型和布置位置;在信号调理和数据采集模块的设计中,需要考虑信号处理的精度和稳定性,选择合适的信号调理和转换方案;在数据处理和通信传输模块的设计中,需要考虑数据处理的算法和速度,选择合适的通信传输方式和协议;在显示控制模块的设计中,需要考虑显示效果和操作方式,选择合适的显示设备和控制方式。
监控设备原理
监控设备原理是利用各种传感器和影像采集技术来实时监测、记录和传输特定区域的信息。
目前常见的监控设备包括摄像头、传感器、录像机、监控中心等。
摄像头是监控设备中最常见的部件,其原理是通过光学透镜将被监控区域的图像转化为电信号,并通过图像传感器将电信号转化为数字信号。
这些数字信号经过编码压缩后可以被传输和储存。
传感器在监控设备中起到探测、检测作用,可以通过感测光线、温度、声音、运动等参数的变化来触发监控设备的工作。
传感器将探测到的信息转化为电信号,进而传输给监控设备的其他部件进行处理。
录像机是监控设备的核心设备之一,其作用是将摄像头捕捉到的图像信号进行实时录制、储存和管理。
根据不同的存储介质,目前常见的录像机分为磁带录像机、硬盘录像机和网络录像机等。
监控中心是监控设备的指挥中枢,用于集中管理和控制各个监控点的设备。
监控中心可以接收、显示、存储和管理监控设备传输过来的图像和数据信息。
通过监控中心,用户可以实时监控被监控区域,并进行远程控制和操作。
视频监控的工作原理
视频监控的工作原理是通过安装在特定位置的监控摄像头拍摄视频画面,并将视频信号通过信号线或者无线信号传输到监控中心。
监控中心可以是一个控制室或者电脑软件,用于接收、处理和显示监控视频。
监控摄像头可以提供不同的功能,比如拍摄高清视频、夜视功能、可调焦距等。
在监控中心,视频信号经过处理后可以通过显示屏显示出来,监控人员可以实时观察被监控区域的情况。
同时,监控摄像头可以将视频信号存储到硬盘或者云端存储介质中,以便后期回放和分析。
一些高级的视频监控系统还可以具备运动侦测、人脸识别、车辆识别等功能,以提升监控效果和减少监控人员的工作负担。
视频监控的工作原理主要包括图像采集、信号传输、信号处理和信号显示等几个步骤。
图像采集是指监控摄像头通过图像传感器将被监控区域的画面转换成电信号,通常采用CCD或CMOS技术。
信号传输可以通过有线或者无线方式,有线方
式包括使用网线或者光纤进行信号传输,无线方式包括使用
Wi-Fi或者蓝牙等无线技术。
信号处理阶段主要包括视频编码
压缩、图像增强、数字信号处理等处理步骤,以便减小信号的体积和提高图像的质量。
信号显示是指将经过处理的视频信号在监控中心的显示屏上实时显示出来,方便监控人员观察。
综上所述,视频监控的工作原理是利用监控摄像头采集、传输、处理和显示视频信号的过程,以实现对被监控区域的实时观察和数据存储。
第一章ECM3000-PTU分站监控单元1.概述在电力通信网管与监测系统中,要监测的远端通信站既有一些智能设备也有需要直接采集的信号。
智能设备一般可以通过RS232接口输出监测数据,而多台智能设备就需要多个RS232接口,可是网管中心和远端站之间却只有一条通道,这样就需要串口复用器。
需要直接采集的信号可以通过DQU系列采集器来完成。
我们研制的ECM3000-PTU分站监控单元正是为了这样的应用而设计的,它的全新设计集成了串口复用器和DQU系列采集器功能,使得结构更加紧凑美观,也便于操作人员操作和维护。
根据不同应用有两种结构可以选择,一种19英寸2U结构,一种19英寸5U结构。
2.组成及工作原理最小系统配置为:串口复用功能板一块,DQUK数据采集板一块,电源板一块。
根据需要监测的信号的多少和种类,可以扩展数据采集板。
系统工作原理如下图所视。
系统电源采用双路电源供电,系统上电后数据采集板独立完成数据采集工作,通过内部总线和串口复用功能板的串口6连接,经过串口复用器与上位机进行通信。
串口复用器和DQUK数据采集器的详细说明请参阅第二章和第三章的内容。
3.接线说明ECM3000-PTU的接线简单,所有接线都有后面出线。
见下图。
第二章串口复用器功能板1.功能目前,在电力通信网管理与监测系统中,大量地存在这样一种情况:除了要监测远端通信站的机房环境以外,还要监测通信站中的多台智能设备,这些智能设备通常用RS232接口输出监测数据,而网管中心和远端站之间却只有一条可用通道,不能满足同时监测多台设备的需要。
使用串口复用器,可以解决这个问题,图示如下:串口复用器能提供多个串行接口,在上图中,用串口1和网管中心的计算机相连,用其它串口分别连接多台被监测设备。
串口复用器接收所有被监测设备的数据,以分时传送的方式将各台设备的监测数据依次从串口1上送往网管中心。
同时,串口复用器还从串口1上接收网管中心的轮询和控制命令,将相关的命令转发到对应的被监测设备去。
dtu实现原理引言DTU(Data Terminal Unit)是一种数据终端单元,广泛应用于工业自动化领域,用于实现远程数据采集和监控控制。
DTU实现原理是指通过无线通信技术将远程设备的数据传输到中心服务器,并实现远程监控和控制。
本文将深入研究DTU的实现原理,从硬件结构、通信协议、数据传输和安全性等方面进行详细介绍。
一、硬件结构DTU的硬件结构主要包括主控单元、无线通信模块、电源管理模块和外设接口等组成部分。
主控单元负责处理各种指令和数据,无线通信模块负责与远程设备进行通信,电源管理模块用于提供稳定的电源供给,外设接口用于连接各种传感器和执行器。
1. 主控单元主控单元是DTU的核心部分,它负责处理各种指令和数据,并将其转换成适合无线通信传输的格式。
主控单元采用高性能处理器,并配备足够的存储空间来存储程序代码和运行时数据。
通过编程开发,在主控单元上实现数据采集、数据处理、通信协议解析等功能。
2. 无线通信模块无线通信模块是DTU与远程设备进行数据传输的关键部分,它采用各种无线通信技术,如GPRS、CDMA、3G、4G等。
根据实际应用需求选择合适的通信技术,并进行相应的配置和调试。
无线通信模块负责建立与远程设备之间的连接,并通过协议栈实现数据传输和接收。
3. 电源管理模块电源管理模块用于提供DTU所需的稳定电源供给,它包括电源适配器、稳压电路和电池等组成部分。
通过合理设计和配置,保证DTU 在各种工作环境下都能正常工作,并提供长时间稳定的供电。
4. 外设接口外设接口是DTU与各种传感器和执行器进行连接的接口,常见的外设接口包括串口、以太网口、USB等。
通过外设接口,DTU可以连接到各种现场设备,并实现对其进行监控和控制。
二、通信协议在DTU实现远程监控和控制功能时,需要使用一种合适的通信协议来进行数据传输和解析。
常见的通信协议包括Modbus、TCP/IP、MQTT等。
1. ModbusModbus是一种常用的串行通信协议,广泛应用于工业自动化领域。
监控摄像机原理第一章安防监控设备第一节摄像机一、工作原理在闭路监控系统中,摄像机又称摄像头或CCD(Charge CoupledDevice)即电荷耦合器件。
严格来说,摄像机是摄像头和镜头的总称,而实际上,摄像头与镜头大部分是分开购买的,用户根据目标物体的大小和摄像头与物体的距离,通过计算得到镜头的焦距,所以每个用户需要的镜头都是依据实际情况而定的,不要以为摄像机(头)上已经有镜头。
摄像头的主要传感部件是CCD,它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点,CCD是电耦合器件(Charge Couple Device)的简称,它能够将光线变为电荷并可将电荷储存及转移,也可将储存之电荷取出使电压发生变化,因此是理想的摄像元件。
是代替摄像管传感器的新型器件。
CCD的工作原理是:被摄物体反射光线,传播到镜头,经镜头聚焦到CCD芯片上,CCD根据光的强弱积聚相应的电荷,经周期性放电,产生表示一幅幅画面的电信号,经过滤波、放大处理,通过摄像头的输出端子输出一个标准的复合视频信号。
这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的,所以也可以录像或接到电视机上观看。
二、CCD分类CCD摄像机的选择和分类CCD芯片就像人的视网膜,是摄像头的核心。
目前我国尚无能力制造,市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片,现在韩国也有能力生产,但质量就要稍逊一筹。
因为芯片生产时采用不同等级,各厂家获得途径不同等原因,造成CCD采集效果也大不相同。
在购买时,可以采取如下方法检测:5、依供电电源划分 110v(NTSC制式多属此类), 220VAC, 24VAC。
12VDC或9VDC(微型摄像机多属此类)。
6、按同步方式划分内同步:用摄像机内同步信号发生电路产生的同步信号来完成操作。
外同步:使用一个外同步信号发生器,将同步信号送入摄像机的外同步输入端。
监控摄像机原理监控摄像机是一种利用摄像技术对特定区域或对象进行实时监视和录像的设备。
它广泛应用于各种场所,如公共交通、商业建筑、学校、医院等,以及家庭安防领域。
监控摄像机的原理是通过摄像头捕捉画面,经过图像处理和传输,最终呈现在监控中心或监控设备上,实现对被监控区域的实时观察和记录。
下面将详细介绍监控摄像机的原理。
首先,监控摄像机的核心部件是摄像头。
摄像头通过透镜将被监控区域的画面转化为光学信号,然后通过图像传感器将光学信号转化为电信号。
图像传感器是监控摄像机最关键的部件之一,它的性能直接影响着监控画面的清晰度和色彩还原度。
目前常用的图像传感器有CMOS和CCD两种类型,它们各有优缺点,用户可以根据实际需求选择合适的传感器。
其次,监控摄像机的原理涉及图像处理技术。
摄像头捕捉到的画面需要经过图像处理才能呈现在监控设备上。
图像处理包括图像压缩、图像增强、图像分析等多个环节。
其中,图像压缩是非常重要的一环,它可以减小图像数据的体积,提高图像传输的效率,同时也节约了存储空间。
图像增强可以改善监控画面的清晰度和对比度,使监控效果更加明显。
而图像分析则可以实现对监控画面中的目标物体进行识别和分析,提高监控的智能化水平。
另外,监控摄像机的原理还包括图像传输和存储技术。
监控画面需要经过传输才能呈现在监控中心或监控设备上,目前常用的传输方式有有线传输和无线传输两种。
有线传输稳定可靠,但受到布线的限制;无线传输方便灵活,但受到信号干扰的影响。
监控画面还需要进行存储,以便后期查看和分析。
常见的存储设备有硬盘录像机、网络视频录像机等,它们可以将监控画面进行实时录像,并支持远程回放和下载。
最后,监控摄像机的原理还涉及监控系统的搭建和管理。
监控系统由监控摄像机、监控中心、监控设备、传输设备、存储设备等多个组成部分构成,需要进行合理的规划和布局。
监控系统的管理包括监控画面的实时观察、录像的存储管理、设备的维护和保养等多个方面,需要专业的管理人员进行操作和维护。
无线架空线监控单元一、简介无线架空线监控单元是一种用于监测和管理架空电力线路的设备。
它使用无线通信技术,实时监测电力线路的状态和运行情况,并提供远程监控和管理功能。
本文将详细介绍无线架空线监控单元的原理、功能、应用场景以及优势。
二、原理无线架空线监控单元通过安装在架空电力线路上的传感器,实时采集线路的电流、电压、温度等参数。
这些传感器将采集到的数据通过无线通信技术传输到监控单元,再由监控单元进行处理和分析。
监控单元可以根据预设的阈值判断线路是否异常,并及时发送报警信息给相关工作人员。
三、功能1. 实时监测无线架空线监控单元能够实时监测电力线路的工作状态和参数。
通过对电流、电压、温度等参数的采集和分析,可以判断线路是否正常运行,及时发现线路故障和异常情况。
2. 远程控制监控单元可以通过远程通信技术和相关的控制设备进行远程控制。
当监测到线路异常时,可以远程控制开关、断路器等设备,进行抢修和隔离故障,提高抢修效率和安全性。
3. 数据记录与分析监控单元可以对采集到的数据进行记录和存储,建立电力线路的历史数据库。
同时,可以对数据进行分析和挖掘,提取线路的运行特征和趋势,为电力系统的管理和运维提供支持。
4. 报警与通知监控单元可以根据预设的阈值对采集到的数据进行分析和判断,当线路异常时,及时发送报警信息给相关的工作人员。
通过报警和通知功能,可以保证线路异常及时得到处理和修复,降低事故风险。
四、应用场景1. 电力系统运维无线架空线监控单元可以应用于电力系统的运维工作中。
通过实时监测和远程控制功能,可以提高对电力线路的管理和维护效率,减少人力和物力资源的浪费。
2. 线路故障诊断监控单元提供了线路故障诊断和隔离的能力。
通过实时监测和数据分析功能,可以快速定位线路故障的位置和原因,并进行相应的抢修和修复工作。
3. 智能化电力系统随着智能化电力系统的发展,无线架空线监控单元将成为智能电网中的重要组成部分。
它可以与其他智能设备和系统进行接口和数据交互,实现更加智能和高效的能源管理。
监控器原理
监控器是一种用于监视和记录特定活动或过程的设备或系统。
它可以用于各种
场景,包括工业生产、安全监控、交通监管等。
监控器的原理是基于传感器、信号处理和显示技术,通过采集数据、处理信号并将结果显示出来,从而实现对被监控对象的实时监测和记录。
首先,监控器的原理基于传感器技术。
传感器是监控器的核心部件,它可以感
知被监控对象的各种参数,如温度、湿度、压力、光线等。
传感器可以将这些参数转化为电信号,然后传输给监控器的信号处理部件。
其次,监控器的原理涉及信号处理技术。
一旦传感器将参数转化为电信号后,
监控器需要对这些信号进行处理,以便得到有用的信息。
信号处理包括滤波、放大、数字化等步骤,以确保信号的准确性和稳定性。
经过信号处理后,监控器可以得到被监控对象的实时数据。
最后,监控器的原理还包括显示技术。
监控器需要将处理后的数据以可视化的
形式展现出来,以便用户对被监控对象的状态进行实时观察和分析。
显示技术可以采用液晶显示屏、LED显示屏等,将数据以图表、曲线、数字等形式呈现给用户,使用户能够清晰地了解被监控对象的状态。
总的来说,监控器的原理是基于传感器、信号处理和显示技术的整合。
它通过
采集数据、处理信号并将结果显示出来,实现对被监控对象的实时监测和记录。
监控器的原理不仅在工业生产中有重要应用,还在安防监控、交通监管等领域发挥着重要作用。
随着科技的不断发展,监控器的原理也在不断完善和创新,为各行各业提供更加可靠、高效的监控解决方案。
