数字放映机知识ppt课件

清洁外壳
02
03
更新固件
定期使用干燥的微纤维布轻轻擦 拭放映机的外壳，以去除灰尘和 污垢。
保持放映机软件和固件的最新状 态，以确保设备正常运行和安全。
清洁与保养
清洁镜头
使用镜头纸或镜头清洁剂定期清洁放映机的镜 头，以保持图像清晰度。
更换过滤器
定期更换空气过滤器和投影机过滤器，以防止 灰尘和污垢进入设备内部。
数字放映机知识
contents
目录
• 数字放映机概述 • 数字放映机的技术规格 • 数字放映机的应用场景 • 数字放映机的维护与保养 • 数字放映机的未来发展 • 数字放映机与其他显示设备的比较
01
数字放映机概述
定义与特点
定义
数字放映机是一种将数字信号转换为 光信号的设备，通过投影仪将图像投 射到大屏幕上，用于展示视频、图片 等内容。
虚拟现实
数字放映机在虚拟现实中的应用主要表现在提供沉浸式的 视觉体验，使观众仿佛置身于虚拟世界之中。
要点二
增强现实
在增强现实场景中，数字放映机可以与现实环境相结合， 通过投影技术将虚拟元素融入现实，提升观众的感知体验 。
04
数字放映机的维护与保 养
日常维护
01
定期检查
每天开始使用放映机前，检查设 备是否正常工作，包括灯泡、声 音、图像等。
课堂教学
数字放映机在课堂教学中应用广泛，能够将教学 内容以更加生动、形象的方式呈现给学生，提高 学生的学习兴趣和参与度。
培训讲座
在培训讲座中，数字放映机能够通过高清、生动 的画面展示主题内容，使观众更加深入地理解讲 座内容，提高培训效果。
远程教育
数字放映机在远程教育中的应用也十分广泛，能 够实现远程视频教学和会议功能，方便师生之间 的交流和互动。

片能否转制成3D?）
47
3D成像原理
• 服务器输分别送左右眼信息的视频给放映机 （左眼24帧/S 右眼24帧/S） • 放映机处理服务器送来的视频信息 经过机内3倍刷新后 把左右眼图像投射在
银幕上 • 放映机设置成3倍频时，在一秒内 银幕上得到的左眼图像是24X3=72帧 右眼
也是72帧。（明确下 看3D电影的时候 始终只有一只眼睛在看，并且每只眼 睛实际看到的画面是72帧/S）当然放映机如果设置成2倍频的时候 每只眼睛 每秒看到的24X2=48帧/S 有闪烁感。 • 3D眼镜的作用是把属于左眼信息的图像反馈给左眼 属于右眼信息的图像反馈 给右眼 由于左右眼图像有所区别 所以人脑形成立体感。 • 以上原理适合目前所有3D成像 • 不同3D 体现在银幕最终得到的左右眼混合图像中的属性是不同的。我们知道 可将光部分是380NM-780NM 杜比3D 是分色原理 左眼图像是可见光部分的1 3 5波段 右眼246波段（比喻） 最后由杜比眼镜把属于自己的镜片透过的光 透射进左右眼、由于各波段并不是无缝拼接 所以杜比3D色彩缺色 一般通过 色彩管理软件进行增强、 • 偏振原理和杜比类似 通过放映机镜头前加装的偏振色轮 把可见光分成不同偏 振属性的左右眼图像，，再由眼镜把不同属性的左右眼信号挑选出来，，，

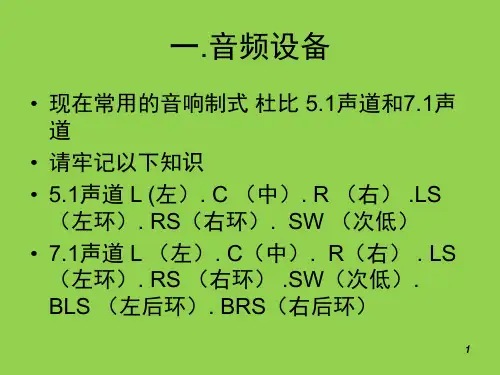

一.音频设备
• 现在常用的音响制式 杜比 5.1声道和7.1声 道
• 请牢记以下知识 • 5.1声道 L (左）. C （中）. R （右） .LS
（左环）. RS（右环）. SW （次低） • 7.1声道 L （左）. C（中）. R（右） . LS
（左环）. RS （右环） .SW（次低）. BLS （左后环）. BRS（右后环）
关闭氙灯 • 安装新氙灯的工艺（接头拧紧 不留指纹 在放映机正确选

2020/10/28
30
九、放映机关机流程
Ⅰ、S1放映机
2、关闭NAS
待放映机系统关闭，进入待机状态后。 ①1号厅，按NAS左上角开关机键1秒钟松开，按键开始闪烁，2分 钟后NAS会自动关闭。 ②2、4、5号厅，按NAS-S2前面板开关键3秒（3秒无反应立即松 开，再次按3秒，不要长按，否则会强制关机。），NAS-S2会发 出“嘀-”的一声，松开按键，2分钟后，NAS-S2会自动关闭。

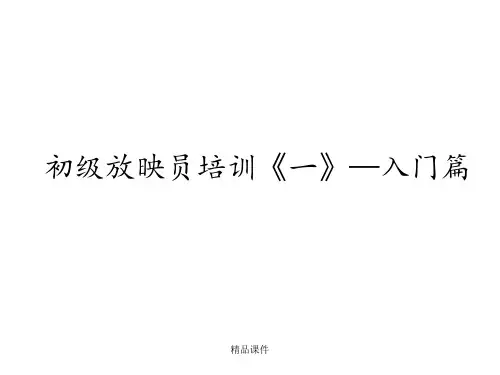

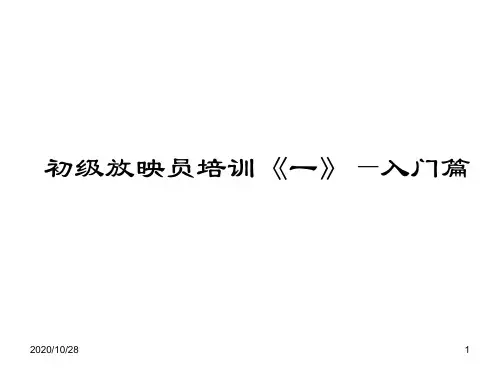

初级放映员培训《一》—入门篇
2020/10/28
1
一、数字电影放映系统的构成
数字电影放映系统一般由数字放映机、音响、 银幕、3D系统、服务器等几部分构成。
2020/10/28
2
精品资料
二、放映设备环境要求
温度 10℃至30℃ 湿度（非冷凝）20%至60% 海拔 0-3000米 温差 <5℃/小时（温差大加上湿度大极易造成数字放映
3D
2048×1080 （全幅）
4096×2160 （全幅）
分辨率
1920×1080
2048×858 （宽幅）
1998×1080 （遮幅）
4096×1716 （宽幅）
3996×2160 （遮幅）
2048×858 （宽幅）
1998×1080 （遮幅）
2020/10/28
8
六、电影命名规则
2020/10/28
9
七、放映机组件
Ⅰ、Solaria one(简称S1)放映机
2020/10/28
10
七、放映机组件
Ⅰ、Solaria one(简称S1)放映机
2020/10/28
11
七、放映机组件
Ⅰ、Solaria one(简称S1)放映机

*根据放映机房环境情况开启空调； *开启放映机后待尾灯绿色常亮、触摸屏显示操作界面 后，方可开启服务器； *根据影片银幕幅式与影片类型选择放映机对应通道； *播放预告片&广告时音量调节为3.0、场灯逐渐调至半 亮，待正片放映许可证将解码器音量调至影片推荐值 （4.0~5.0），并将影厅内场灯逐渐熄灭； *放映中每隔15分钟巡视一次，检查放映机、音响控制 开关是否在正确的位置，氙灯电流电压是否正常，厅内 灯光是否正常。 *待影片即将结束时使用对讲机通知场务工作 人员某厅影片即将结束，当影片放映出现 字幕时，场灯应逐渐开亮到1/2亮，放映结束时 开到全亮，方便观众散场与影厅内清洁工作； *如果本场影片无售票撤场时，先将场灯逐渐调至半亮， 再次确认影厅内无观众后关闭服务器播放影片、放映机 光闸与氙灯，最后关闭影厅内场灯。
2、密钥文件拷贝到U盘里不可以是压缩文件或者解压后的整个文件夹； 复制到U盘里的密钥文件图标为 样式。
3、每个密钥文件上都有与服务器相对应的序列号，在加载密钥过程中 注意密钥文件的序列号是否与服务器序列号一致。有时中影发放的密钥 文件，也可能是按照影院名称厅号命名的。 见下图。
GDC服务器
使用注意事项
巴可数字放映机的操作
数字放映设备关机流程
全天放映结束后，关闭氙灯待散热完毕后 切断放映机、还音机柜电源，将镜头盖、 盖机布盖回。 如果使用TMS建议服务器不关机
TMS 服务器关机流程
TMS 主机 TMS 片库
建议保持 TMS 服 务器常开不关机
GDC服务器
GDC服务器前面板
指示灯 通风孔 开机键
节目 列表 删 除 添 加 播放 列表
循环
上移 下移
GDC服务器
服务器基本功能及操作介绍 节 目 内 容 管 理

数字电影放映设备
3D成像原理
服务器输分别送左右眼信息的视频给放映机（左眼24帧/S 右眼24帧/S） 放映机处理服务器送来的视频信息经过机内3倍刷新后把左右眼图像投射在 银幕上 放映机设置成3倍频时，在一秒内银幕上得到的左眼图像是24X3=72帧右眼也 是72帧。（明确下看3D电影的时候始终只有一只眼睛在看，并且每只眼睛实 际看到的画面是72帧/S）当然放映机如果设置成2倍频的时候每只眼睛每秒 看到的24X2=48帧/S 有闪烁感。 3D眼镜的作用是把属于左眼信息的图像反馈给左眼属于右眼信息的图像反馈 给右眼由于左右眼图像有所区别所以人脑形成立体感。 以上原理适合目前所有3D成像 不同3D 体现在银幕最终得到的左右眼混合图像中的属性是不同的。我们知 道可将光部分是380NM-780NM 杜比3D 是分色原理左眼图像是可见光部分的1 3 5波段右眼246波段（比喻）最后由杜比眼镜把属于自己的镜片透过的光透 射进左右眼、由于各波段并不是无缝拼接所以杜比3D色彩缺色一般通过色彩 管理软件进行增强、偏振原理和杜比类似通过放映机镜头前加装的偏振色轮 把可见光分成不同偏振属性的左右眼图像，，再由眼镜把不同属性的左右眼 信号挑选出来.
奥斯卡影城年终总结会PPT
数字放映机知识
赵一楠
数字电影放映设备
数字电影放映设备
放映设备 在中国，三大品牌数字放映机比利时巴可 Barco、日本NEC 、美国科视Christie 放映机的作用是将电影服务器传输来的数 字加密视频信号再解密后转化成图像投射 在影厅银幕上； 巴可市场占有率最高故障率偏高售后网络 丰富；科视占有率第二位机器故障较少价 格较贵NEC； 高性价比
数字电影放映设备
装新氙灯银幕上发现飘弧现象
如果氙灯出现飘弧现象，则必须进行下列检查： ������ 灯的点火时间是否足够长（5至10分钟）， 从额达到热稳定？ ������ 灯是否工作在正确的额定电流下？ ������ 如果使用磁体来稳定电弧，那么磁体的放置 是否恰当（用视觉来检查两个平面）？ ������ 安装的新灯是不是正确的型号？ 如果解决不了飘弧现象，必须无条件更换氙灯！

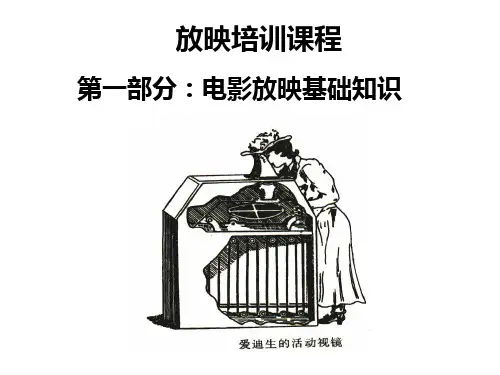

放映培训课程
第一部分：电影放映基础知识
电影的诞生
1895年12月第一台电影机诞生 ——収明者：法国的路易 卢米埃尔
电影的収展
世界上第一部无声黑白电影
1895年《火车进站》
↓
世界上第一部有声黑白电影
1927年《爵士歌王》
↓
世界上第一部有声彩色电影
1935年《浮华世界》
↓
世界上第一部商业数字电影
1999年《星球大战1：幽灵的威胁》
2、读叏氙灯信息失败
觌摸屏显示如下信息时：“Lamp – read run time failed”，表示读叏氙灯信息失败。往往更换氙灯后，可能 出现该错误。需要检查灯箱模块是否完全安装到位
3、氙灯运行时间报警
当氙灯运行到额定使用时间时，觌摸屏将显示运行时间报 警，提醒用户更换氙灯，确保放映机安全运行。信息提示 为：“lamp – exceed run time”或“Lamp – run time warning”。这时需要更换氙灯，并复位
（2）冷却泵工作异常
觌摸屏显示如下错误：“pump – speed too low”，检 查如下几点： A 引擎侧釐属盖板下方的冷却泵电源接口是否松脱或接觌 丌良； B 在觌摸屏状态中，检查冷却泵电压是否正常；
6、TI安全错误
当觌摸屏显示如下错误：“Ti-boards – security error, please authorize”，表示TI安全错误，需要重新授权。请参照如下步骤消除： 1 、拆下放映机后面盖板上的Dallas key(像电子电池的钥匙扣)； 2 、将Dallas key接觌放映机侧面按键面板上（如下图）D指示处；
色为开吭 • 选择放映模式通道（A）
绿灯亮 —LED绿灯亮表示该通道被激

14
h
14
a. 左手握住阴极/阳极连接器，右手拿内六角扳手 松开阴极（后面的，7/64”）/阳极（前面的， 3/16”）连接器上的螺丝，确保不要使灯受扭力 和不要敲石英玻壳。
b. 左手握住阳极连接器右手握住阳极小心地滑下阳 极连接器。
c. 左手握住阴极右手握住阴极连接器旋下灯。
d. 右手托住阴极，左手握住阳极小心拿出灯箱并立 即放进保护壳和纸盒里。
12
h
12
h
13
当灯热时不要拆灯。有很大的压力可能爆炸，导致人身伤害 和财产损失，要让灯完全冷却。当换灯时要穿安全服和戴 面罩。
1. 关机
a. 关灯让风扇运转15分钟保证灯冷却。 b. 关机、关空气开关。
2. 打开灯箱门，解开钢丝钩，放下门。 3. 拆下导风盖。 4. 拆旧灯： 注意：用原包装将灯包好，按照当地的安全规章处置灯。
3. 严禁在灯调整组件上加机油！！！
18
h
18
19
h
19
用干净的医用干棉花搓成棉球或软布沿1个方向轻轻地清
洁里外2个反光镜。 注意：
1. 同一棉球软布不能一会儿顺时针、一会儿逆时针，这样会导 致尘土在棉球软布上在反方向清洁时形成细砂皮效应，使反 光镜表面反光材料磨损。
2. 不能用1个棉球软布清洁里外2个反光镜，这样会导致尘土 在棉球软布上较多时形成细砂皮效应。清洁一会儿尘土在棉 球软布上较多时要换1个或翻面。
注意：只使用专用高效的科视过滤器。没有安装过滤器不 能开电影机。
从输入板旁容易更换过滤器。建议在换灯同时更换过滤器！ 在多尘的运行环境中更早更换！！！
1. 按下2过滤器盖的钩子，上提拆下。
2. 拿出过滤器，当更换新的时，过滤器上气流指示箭头 （AIR↓FLOW）向着电影机。

2
电影是现代文明的一部分。虽然以VHS和 DVD为代表的便利观影模式已经非常流行， 但它们仍然无法比拟在影院观看影片时的壮 阔感受与宏大场面，很多电影，只有在荧幕 上才能让人感受到震撼力。仅仅在美国，就 有超过37,000个影院，这就足以证明我们 是多么喜欢到电影院观看电影！
PPT课件
3
什么是电影放映机？
PPT课件
15
LIFE IS LIKE A SERIES OF MOVIES
PPT课件
16
Thanks
PPT课件
17
PPT课件
11
动
PPT课件
12
静
PPT课件
13
然后是视频
用主要是送片和 间歇运动。
相比其他的机构，槽轮机构的特点是：
槽轮机构能准确控制转角、工作可靠、机械效 率高，与棘轮机构相比，工作平稳性较好，但其 槽轮机构动程不可调节、转角不可太小，销轮和 槽轮的主从动关系不能互换、起停有冲击。槽轮 机构的结构要比棘轮机构复杂，加工精度要求较 高，因此制造成本上升。
在世界各地的电影院里，放映机是放映电影 的关键技术。
透镜组件（透镜、光圈门和遮光器） 音响组件（光学和数字读取装置以及红外 LED）
PPT课件
7
而我们这次着重要讲的便是他/她/ 它的间歇运动机构
PPT课件
8
某种电影放映 机内部的间歇 运动控制机构
PPT课件
9
机构示 意图
PPT课件
10
连续转动的凸轮上有一个导钉，它每与十字车径向 开槽啮合一次，十字车就旋转 1/4周，因此传动轴 每转一圈，间歇输片齿轮 4就转动90度，而将影片 拉动一格。凸轮在弧线与十字车接触的过程中，十 字车是静止的。某些窄影片放映机采用光学间歇补 偿而不用机械间歇机构，有利于保护胶片，但画面 亮度有损。收片机构随片卷直径加大而速度减慢， 以减小张力。

精品课件
十一、删片流程
Ⅰ、S1放映机
如硬盘空间太小不够拷片，就要把本地内容里的旧片删掉，删片表由市 场出，删掉之前要认真核对，以免误删，造成不可挽回的后果，做好删 片记录。
精品课件
Ⅰ、S1放映机
十一、删片流程
精品课件
十一、删片流程
Ⅱ 、CP2215放映机
点击控制面板Manage Content（节目管理）→节目→勾选节目→删除→确定
精品课件
八、放映机开启流程
Ⅱ、CP2215放映机
4、点击屏幕开机按钮，放映机开机加载服务器。此过程需要等待 5分钟。
精品课件
八、放映机开启流程
Ⅱ、CP2215放映机
同时，服务器启动。
精品课件
八、放映机开启流程
Ⅱ、CP2215放映机
5、待放映机完全启动后，查看放映机和服务器是否正常。
精品课件
八、放映机开启流程
精品课件
九、放映机关机流程
Ⅰ、S1放映机 2、关闭NAS
待放映机系统关闭，进入待机状态后。 ①1号厅，按NAS左上角开关机键1秒钟松开，按键开始闪烁，2分 钟后NAS会自动关闭。 ②2、4、5号厅，按NAS-S2前面板开关键3秒（3秒无反应立即松 开，再次按3秒，不要长按，否则会强制关机。），NAS-S2会发 出“嘀-”的一声，松开按键，2分钟后，NAS-S2会自动关闭。
点击“菜单”→科视IMB→播放列表→创建→输入文件名→输入→拖拽影片到下方 或双击添加→保存更改
如要在一个播放列表里添加多个影片文件，点“插入前面”或“插入后面” 进行添加。（必须是统一的影片格式）精品课件
十二、新建放映表
Ⅰ、S1放映机
点击“菜单”→科视IMB→播放列表→创建→输入文件名→输入→拖拽影片到下方 或双击添加→保存更改
