联想V360笔记本拆机攻略

前言联想旭日150笔记本是联想近期推出的一款低价位15寸笔记本，采用了Intel 855GME芯片组、Intel Celeron M 1.40 GHz处理器和30G富士通硬盘，其整体性能并不逊色与采用同频率迅驰处理器的产品，反而在功耗和发热量上具有一定的优势（详细评测请浏览本站《首测！6999元的联想旭日150笔记本》一文），并且仅为6999元的售价使其成为了一款性价比极高的15寸型笔记本。

今天我们就是要给大家深入的分析一下这款高性价比的联想旭日150笔记本是如何设计的，内部构造和用料如何。

联想旭日150笔记本Step 1拆解键盘1当然，拆机的第一步还是取下电池，然后我们可以取下键盘上方的长条形上盖和键盘。

联想旭日150键盘上方的长条形盖板没有螺丝固定，完全依靠卡扣锁紧。

轻轻翘开边缘，慢慢的将卡扣一个个退出来，需要注意的是，最后需要将盖板向左轻轻推一下才能拿下来。

另外，一般超薄的机器都会使用螺丝来紧固，但是对于比较大的机器到是用和不用差不多，因为机器有足够空间允许从内部加固。

如果是超薄的则不行，它就需要从下用一颗螺丝来直接固定，这样也可以减少螺丝的使用，从而也可以减轻质量。

拆解键盘１拆解键盘１Step 2 拆解键盘2拆下盖板后，就可以轻松的取下键盘了。

键盘的上下方均有卡扣，而且还有两个螺丝固定，将螺丝拧下后向屏幕方向轻轻推动，键盘下方的卡扣就会脱出，然后将键盘与主板的接口断开就可以取下键盘了。

拆下盖板后拿下键盘将键盘与主板的接口断开就可以取下键盘键盘Step 3 机身构造1这时，机身内的大致构造就展现在我们眼前了，开关键、无线网卡槽和CPU上方的保护板拆掉螺丝后可以取下。

机身内的大致构造就展现在我们眼前按键Step 4 机身构造2在机身后部左右两边各有一个螺钉，将它们取下后，整个屏幕就可以拿下来的，可以看到，屏幕通过两个圆柱形的金属棍插进机身内，使其固定。

机身后部左右两边各有一个螺钉转轴金属棍插进机身内Step 5 拆解显示屏1此时要注意，显示器的数据线和无线网卡数据线还在机身内，需要将固定显示器的数据线的螺钉取下，将接口拔出。

之阳早格格创做便像桌里级主机一般正在拆解前会将安排二侧的机箱挡板给脱掉拆解条记本也是要从机身底部的挡板启初分歧条记本的构制战筹备皆纷歧样不过偶像ideapad Y460机身底部安排的比较人情化合理的筹备模式再拆配每个块挡板上标注的硬件小图标不妨让咱们很简单找到硬件的天圆位子共样也给咱们拆解戴去了便当先脱掉偶像ideapad Y460机身背部的挡板部分通过咱们赶快的脱掉部分硬件的挡板后大家不妨瞅到位于机身左上角的是硬盘插槽左边则是扩展插槽战无线网卡模块而位于机身左下圆的则是整机主要的集热天区其中包罗了集热风扇、导热铜管而机身的正中间是IntelHM55主板的芯片战内存条插槽正在内存插槽的左边是DVD刻录光驱偶像ideapad Y460的集热风扇战导热铜管内里躲着办理器底下压着独隐芯片最先瞅到的是位于机身左下圆的集热天区偶像ideapad Y460采与了二讲铜管的导热办法末尾再通过集热风扇将硬件产品的温度吹出正在风扇的左边是办理器下圆是独隐的芯片不过它们皆是牢固正在导热铜管之下那圆导热铜管不妨更佳天将它们释搁的热量导出表露正在中的办理器插槽战独隐芯片IntelCore i5 430M办理器本去少那样表面还残留集热硅脂的独隐芯片咱们接着将风扇战铜管脱掉后不妨瞅到32nmIntelCore i5 430M的办理器战独隐的芯片其中32nm办理器的基板上拥二颗核心左边的为45nm的图形核心那内里不然而内置了隐存芯片还内置了电脑I-E 2.0统制器、内存统制器战DMI总线统制器也不妨道本去便是一颗调整型北桥芯片而左边的才是32nm的办理器核心共时咱们也列出了ATI Mobility Radeon HD5650独隐的芯片留神的简述完偶像ideapad Y460整机主要的集热天区后咱们再去所有瞅瞅其余的硬件正在办理器的左边是二讲OS内存条插槽最大收援8GB的内存容量共时偶像ideapad Y460尺度了单条2GB的内存所以仍旧给咱们提供了较大的降级空间不过便暂时去道正在32bit的Windows 7收配系统下2GB的内存容量已经足够谦足咱们凡是办理的需要了主板上尺度的二讲OS内存条插槽（最大收援8GB）偶像ideapad Y460的硬盘插槽硬盘圆里偶像ideapad Y460采与了320GB 7200RPM SATA-II 硬盘7200RPM相比之前5400RPM的硬盘正在表里读与速度上便提下了20～30％之间再拆配Intel崭新仄台的劣势正在硬盘读与速度上又了较洪量度的提下如果部分伙伴感觉320GB的空间不敷用自己不妨很沉快天调换容量更大的SATA硬盘偶像扩展插槽的接心模式战IntelHM55主板的芯片硬盘的左边便是IntelHM55主板的芯片对于Intel新仄台相识的伙伴们该当知讲正在新仄台中由于办理器构架的改变引进了进步的QPI总线观念共时45nm的图形核心内又集成了北桥芯片部分功能所以新仄台正在技能上将本去的三芯片（北桥＋北桥＋办理器）改形成单芯片（电脑H＋办理器）举止处事那样也效的缩小了数据传输战接换的时间偶像ideapad Y460的无线网卡战扩展插槽的特写位于机身左边的是无线网卡那里要记着无线网卡的对接线是黑上乌下的对接办法共时也缩小后期组拆时出现过得的对接进而也预防了无线网卡无法办理的事务爆收而正在无线网卡前里是一个扩展插槽咱们较为认识的偶像TSi加速技能便是通过那个接心对接一个SSD固态硬盘去处理筹备的根据偶像官圆透露正在近几个月内将正式颁布自决加加SSD硬盘的TSi加速技能很沉快的便能脱掉光驱不过本去不收援其余的扩展中接本领偶像ideapad Y460的电池插槽那里的小螺丝正在拆解战组拆时皆非常的要害正在内存插槽的后里一颗螺丝咱们只消将它拧下后便能很沉快天脱掉DVD刻录光驱不过那个光驱插槽本去不背部分品牌的商务条记本那样还具备着其余扩展本领而位于机身反里最底部的是电池插槽正在底下的拆解历程中那里的螺丝也必须要拧掉正在接下去的拆解历程中咱们将部分硬件挨个的拆置下去而且也皆举止了局部的特写便当大家进一步相识条记本硬件的特性其中包罗了Intel办理器、我必达内存条、日坐320GB硬盘、DVD刻录光驱、集热风扇、导热铜管战触控条挡板偶像ideapad Y460的拆解下去的部分核心硬件偶像ideapad Y460 SATA接心的DVD刻录光驱我必达（ELPIDA）2GB DDRIII-1066内存条日坐 320GB 7200RPM SATA-II硬盘偶像ideapad Y460的导热铜管微风扇的特写那便是让偶像ideapad Y460收挥多沉趣味功能的硬件正在启初拆解条记本挡板时最先脱掉的是位于偶像460收配天区顶部的触控条挡板正在拆置时一定要沉沉的抬起而后正在将主板上排线接心上的乌色小卡扣揭起那样便不妨沉快的推出挡板上的排线当安排二边的排线皆推出后便不妨将触控条挡板真足脱掉了正在脱掉触控条挡板的共时咱们将键盘抬起将键盘反里中间处的排线以共样的办法拆置下一步便不妨拆置收配天区的所有挡板了那里最需要注意的是每根线路的梳理不要办理工具去撬动边沿最先将JBL博业声响战触控板的排线皆与出而后将脱梭正在挡板上的传输线与出再将安排二边牢固JBL声响单元的螺丝拧掉后沉沉拿出声响注意一定要沉与供电的对接线末尾再脱掉所有收配区的挡板便变得比较简单了偶像ideapad Y460收配天区的拆解真物那样小的声响单元共样不妨收出震摇的音效那样小的声响单元共样不妨收出震摇的音效虽然咱们瞅到的JBL博业级声响单元本去不算大然而是真足本去不是那种搞涩、单薄的典型三频分集较为均衡其中中频较为歉谦圆润而中下频的部分便表示的非常佳比较符合回搁现场版录制音频文献战演唱会偶像ideapad Y460收配天区的反里中瞅偶像ideapad Y460触控板背部的中瞅齐貌从所有收配天区挡板背部中瞅去瞅偶像ideapad Y460的用料较为普遍不过搞工圆里便隐得越收细细些其中正在底部的中间处是触控板战安排按键的芯片而那里的排线不然而卡扣的非常稀切共时表里还用一层胶戴举止了牢固·认识纷歧样的条记本主板最后咱们将偶像ideapad Y460拆解的仅剩主板还留正在机身上了共时咱们的拆解也已经局部完成末尾咱们将所的整配件皆概括正在所有给大家列出去其中还对于主板的局部细节举止了特写让大家更一步相识条记本主板的构制战表面上搀纯的对接办法偶像ideapad Y460的主板、掌托部位、键盘、触控条挡板等等整配件偶像ideapad Y460红色的下触感键盘大家本去不是很罕睹的条记本主板主板背部常常皆是用去拆置核心的插槽前置的多合一读卡器插槽偶像ideapad Y460主板局部的细节特写主板上对接百般设备的排线也是比较多的条记本主板的规格战构制与咱们罕睹的桌里级主板真足分歧条记本主板对于电容战电路的集成央供越收苛刻天然正在包管拥有主板基础功能的共时表面上还要删加一些排线接心去对接条记本中设的办理真足去道条记本对于主板的安排战搞工央供的越收细细咱们的拆解便到那里了正在后里的文章中咱们的编写将脚把脚的教您怎么样组拆条记本电脑·组拆小y先从无线网卡进脚？疑赖有许多喜欢DIY攒机且动脚本领强的伙伴皆拆解战组拆过自己的台式机而劈里对于条记本时便总感觉早早不敢下脚本去拆解起去本去不易易的是后期组拆起去后如果面不明怎么办？果为条记本本去不像台式机那样拥较大的空间共时台式机的硬件筹备也皆一模一样较为牢固的对接步调战办法也越收通雅易懂而条记本内里的空间相对于紧稀共时正在细稀的主板上另有百般排线的对接战门路的脱梭其余分歧条记本的硬件筹备也皆纷歧样第一步：拆置无线网卡且对接佳旗号线当咱们将偶像ideapad Y460拆解完后创制无线网卡的对接线贯衣着所有条记本主板果为无线网卡对接线的源头位于机身的最左上角处而无线网卡的硬件则位于机身的最左下角处所以拆置无线网卡很自然的便成为了咱们组拆Y460的第一步从主板的最上头背下路径的拆置无线网卡对接线不然而有牢固的路径共时还要注意用胶戴牢固佳线路天然无线网卡对接线从上至下也是有牢固的路径如果不依照端正去拆置末尾会引导线路过短对接不到无线网卡硬件上大概者引导键盘战掌托挡板无法真足合拢等阐明正在拆置无线网卡对接线时注意每一步的走背共时每处皆有胶布不妨将对接线牢固拆置无线网卡对接线时要存心别拆置反了依照牢固的路径将对接线安插佳后会创制那3根对接线对接到无线网卡上的仅需要二根其中一根咱们不妨将它塞进上头的挡板中其余二根依照黑上乌下的拆置便佳了注意那里的接心只需要对于准后再用力按压便拆置乐成了一定要注意别拆置反了那样无线网卡是无法仄常运止的第二步：拆置主板上的部分排线战掌托挡板每处的功能皆是需要对接排线去处理筹备的正在拆置战对接佳无线网卡后咱们接着便去拆置收配天区的掌托挡板值得注意的是正在拆置挡板之前一定要将前置功能的排线对接佳那样正在拆置牢固后才搞包管触控板、安排按键、无线搜集启闭、单隐卡切换战“ideapad”小黑灯不妨仄常运止一定要对于应佳排线的对接插头而且留神检测咱们将排线拔出主板上对于应的接心上时一定要注意对接的办法而且正在部分接心上圆还一排乌色的小卡扣咱们现将小卡扣抬起而后将排线拔出接心内末尾按压小卡扣将排线牢牢的卡住便完成了记得正在拆置所有挡板之前皆要留神检测每处的排线对接将挡板的每处对于准佳后用力按压便佳了要特天注意边角处天然像JBL声响的排线插心处便不那种小卡扣所以咱们将排线对接佳后再用胶布粘揭正在主板上便佳了末尾再检测一次所排线是可乐成拆置且真足牢固那样便不妨将掌托档案扣上了注意挡板边角处的部分需要用脚指用力的按压包管边沿处不较大的缺心便佳了·拆置JBL声响与挡板的细节第三步：拆置JBL声响战所有收配区的挡板将掌托的挡板拆置佳了后偶像ideapad Y460的收配天区便还缺触控条战键盘不拆置了不过正在拆置它们之前还必须先拆置佳安排二边的JBL博业级声响本去拆置声响本去不易果为正在机身的安排二边皆声响的仓位所以咱们仅需要将声响对于准后搁进便佳了不过需要留神拆置的共样是声响的对接线果为有博门的仓位拆置JBL声响时主要线路的路径便佳了对于号进座便能很沉快的将JBL声响拆置佳需要存心的是对接线的路径走背战牢固末尾再次检测JBL声响是可拆置佳后便可拧紧螺丝牢固了偶像ideapad Y460也为JBL声响对接线的安排了一条特有的路径图片中较细的那根乌色的对接线便是JBL声响的对接线必须通过最上头的凸槽内背左而后再笔曲背下脱越到底部便佳了中间处共样也有胶戴去牢固佳对接线左边的JBL声响拆置起去要相对于简单些末尾当咱们将声响皆拆置佳后即不妨拧紧螺丝去加以牢固了拆置触控条挡板前一定要把安排二边的排线对接佳注意那里的排线非常小巧所以对接时需要留神存心咱们不克不迭不启认触控条是偶像ideapad Y460最易拆置的场合果为要最先将安排二边的排线对接乐成那一步利害常的要害的果为左边的排线闭系到启机按键、一键回复、触控条功能的办理左边的排线闭系到快速功能按键的办理虽然那里的排线接心上也有着乌色的小卡扣然而由于排线非常小巧所以正在对接时还必须很留神翼翼触控条的排线拆置佳后便不妨拆置键盘的排线了键盘的排线较宽大拆置起去比较简单不要以为对接佳了排线后接下去便不妨拆置触控条挡板了此时要注意一定要先将键盘拆置佳后才搞拆置触控条挡板键盘底部的排线比较宽大所以拆置起去还算简单共样乌色的小卡扣也能牢牢的将其牢固住注意一定要先牢固键盘再牢固触控条挡板果为正在键盘的最上头有一些小挡片那些挡片是为了卡正在触控条的下圆去起到牢固键盘的效验所以咱们将键盘的排线对接佳后便不妨将那些挡片对于应正在触控条挡板的底下此时正在检测下所排线是可对接的完佳末尾先按压牢固键盘而后正在按键触控条挡板并牢固佳偶像ideapad Y460的所有收配天区第四步：拆置核心硬件战所有的挡板将收配天区拆置佳后偶像ideapad Y460的组拆历程便已经快靠近尾声了接下去的核心硬件拆置相对于去道要简朴的多不过大家仍旧要务必注意些局部细节的拆置步调其中拆置办理器便是个典范最先要将办理器戴“小三角”标记的一角与插槽上的一角相对于应而后沉沉的晃搁办理器那一步一定要留神如果不对于准会引导办理器的针足变形大概者断裂末尾再将插槽上的螺丝拧住便算拆置乐成了核心硬件中拆置办理器是需要格中留神审慎的拆置导热铜管也是有特殊的办法特天是正在牢固办理器时一定要注意采与对于角式的步调去拧螺丝接着便是拆置导热铜管了基础上也是只消对于准了位子便很简单拆载了不过办理器上头的螺丝要依照红色金属条上数字的程序去依次举止拧紧本去只消以对于角线的办法去拆置也是不妨的每一步皆必须留神存心要不小的过得会引导后期运止拆置风扇相对于去道比较简朴别记记对接供电线便佳铜管上螺丝的下圆皆一圈圈弹簧所以咱们不必担心那里的螺丝会掉降不过咱们也不要将它们拧紧才止天然也不必担心果用力太猛而打脱主板导热铜管拆置佳了后即是拆置集热风扇了要知讲风扇是博门仓位的所以也比较简单拆置不过正在拆置完成后补丁不要记记对接佳供电的那根对接线拆置硬盘注意此里是背下的电池插槽那里的短小螺丝非常的要害偶像ideapad Y460的主要集热天区拆置佳了后再拆置其余的组件（比圆硬盘、内存等）便非常简朴了那些简单拆置战调换的组件也常常是谦足咱们DIY降级的硬件当所有的硬件皆拆置佳了后咱们便不妨将局部的螺丝一一对于应的拧上了值得注意的是位于电池插槽处的短小螺丝那部分螺丝有着非常要害的牢固效验所有核心硬件皆拆置完成后便不妨依次拆置挡板了咱们对于偶像ideapad Y460举止了拆解简述战组拆指教正在那里本去不号令大家也那样到底条记本是用去为咱们服务的共时咱们的脚段也不过为了让大家对于偶像ideapad Y460一个越收深进的相识不妨道组拆条记本是一件非常留神的活女请大家务必留神的对于待如果还不准备佳意睹拿去条记本的销报价去建理战组拆。

ThinkPad T2x 完全拆机手册需要准备的工具：1、工具刀一把（用来取屏壳及后部的黑色盖片）2、中号十字螺丝刀一把3、小号十字螺丝刀一把4、空旷的台面一张5、小盒子一个（用来放置螺丝钉及小型配件）6、如果有条件，最好带上防静电手镯，如果没有，那就带上金属表带的手表吧。

7、不要穿化纤类的衣服，尤其上衣。

推荐棉质衣物。

步骤：零、拆除ThinkPad 上的所有外部连线一、拆除电池此主题相关图片如下：二、Backup电池，就是我们通常说的CMOS电池啦。

注意，该电池是可以更换的，但如果从IBM或蓝快处购买的是没有外面的那个塑料盖的。

所以在更换时候要注意走线位置。

另外的方法是可以剥开外面的黄色塑料皮，按照里面的电池型号去购买“兼容产品”，然后用电烙铁把接口焊上去，比较麻烦。

此主题相关图片如下：这是Backup电池的走线图，框框中的是拆除该配件时使用的螺丝的规格，第一列中的是图示所标注的步骤号，第二列中的是螺丝的长度及直径，第三列中的是螺丝的具体规格吧。

注意：拆机原则，如果不能确保可以记住所有的螺丝的位置，那就按照拆机步骤把螺丝按次序分类放置。

此主题相关图片如下：三、拆硬盘此主题相关图片如下：在拔出硬盘盒的时候，要将LCD打开。

在安装的时候，要确保硬盘被正确插入，尤其是使用薄型硬盘的机器，如果没有水平插入硬盘，会造成硬盘无法识别，没有关系，重新拔出来，仔细插就可以了。

此主题相关图片如下：四、这是内存Notes：1、步骤1的螺丝是不能被完全取下的。

2、取内存的时候请不要直接触摸内存颗粒，小心的拿着PCB板的边缘。

3、安装内存的时候，要让内存的金手指尽可能深的插入底座中此主题相关图片如下：五、Mini PCI适配器这里面就是Modem/网卡了。

这个螺丝也是不能被取下的。

此主题相关图片如下：第3步骤取下的是一个金属屏蔽盖，是卡在插槽上面的。

小心取下，小图中，标注A的联线是网卡连线，这条连线直接连接到主机背后的RJ45接口上。

图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。

V360 Overview 概述拆装步骤拆卸假卡1.手指顶住假卡外端往里按下，假卡自动弹出，直接取下假卡即可。

电池1.把笔记本电脑翻过来，背面朝上，将电池开关推到“开锁”状态（1）；将电池释放滑块滑到右端（2），然后将电池从电池盒中向上取出。

DIMM Cover内存盖1.旋开固定内存盖的1个螺丝2. 向上取下内存盖内存1. 同时释放固定内存两端的卡扣，内存自动弹出，取下内存即可。

硬盘/无线盖板1. 旋开固定硬盘/无线盖板的2个螺丝2. 按图示方向取出盖板；硬盘1. 移除固定硬盘的一颗螺丝2. 取出硬盘无线LAN1. 拔除两根无线天线；2. 移除一颗固定螺丝3. 移走无线LAN无线WAN1. 移走下图所示的无线天线.2. 移除一颗固定螺丝3. 移走无线WAN.键盘1. 移除固定键盘的一颗螺丝2. 小心释放三个固定键盘的卡扣，3.将键盘翻过来，松开键盘线缆，取出键盘Upper Case上盖正面1. 移除底部的九颗螺丝2.断开开关板、触摸板、麦克风和指纹识别器的数据线；3. 移除三颗螺丝7.小心取下上盖；开关板1. 释放两个卡扣；2. 移除固定开关板的两颗螺丝，取出开关板Fingerprint Board指纹板1. 移除一颗固定螺丝，移出指纹板2. 移除指纹小板的固定卡槽；断开连接指纹板的数据线3. 断开连接指纹板的数据线4. 向上取出指纹板蓝牙小板1. 移除蓝牙小板的数据线，移出蓝牙小板音箱模块1.理出音箱的数据线；2.分别移除固定音箱的两颗固定螺丝，并取出音箱即可；主板1. 移除LCD屏线２. 移除固定主板的两颗螺丝３. 小心向上取出主板.Thermal Module散热器1. 断开风扇数据线接口2. 按下图的顺序旋开五颗螺丝.3. 取出散热器.CPU模块1. 用一字螺丝刀逆时针旋开螺丝，取出CPU液晶屏1. 按线槽理出无线天线2. 移除四颗螺丝固定液晶屏的螺丝３. 取下液晶屏液晶屏拆装1.先取下图示4颗螺丝上的橡胶垫，移除边框上方的两颗和下方两颗螺丝。

精确到每颗镙丝,ThinkPad完全拆机手册■ThinkPad完全拆机手册ThinkPad 笔记本作为人们工作生活的好伴侣，平日里没少帮我们办事，日久天长难免闹个伤风感冒什么的，特别是灰尘的积累可能会带来散热的不畅，如果自己再想加个内存和升级个硬件什么的就要拆本本了。

但是对于一般的用户来说，拆开小黑可能就不那么简单，看着到处都是的镙丝空该如何下手呢？下面我们就从ThinkPad T43下手，一来T4X系列还是目前处于服役期当红机型，二来好多机器都已经过了保修期，胆大心细的用户可以在自己拆开彻底清理一下，特别是风扇部分。

而不久我们也会推出ThinkPad T60系列的完全拆解技巧。

下面就让我们一起把这台ThinkPad T43 拆个彻底，精确到每一颗镙丝。

（拆机有风险，Into笔记本频道建议：如果没有把握请勿随意拆解笔记本电脑）■镙丝完全认识T4X的架构是完全一样的,也就是说.接口.布局.功能键.镙丝.等所有构造都是完全一样的,因此下面的图片适合所有IBM T4X全系列机型!在进行拆机之前，我们有必要把T43上面的各个镙丝认识一下，详细情况请见上图这些是机器所有的镙丝，如果大家再拆完以后再装的时候不知道具体某个镙丝应该在哪个位置的话，很容易会多几个镙丝,或者几个镙丝位置上错了,把外壳打穿了这点一定要注意，下面会详细介绍。

■底壳详细分析下面我们就要开始拆喽，先把T43翻过来，让我们一起认识一下镙丝的位置：（要是看不清图的别忘记点击放大哦）镙丝详细介绍：1.最大号镙丝为最整个机器中最长的镙丝,镙丝穿过机器骨架,直接拧到U形筐上面了,整个机器总共有2个最大号镙丝!2.电池锁扣电池锁扣有2个,拔电池的时候将两个锁扣往右边拨动,然后电池就能轻松取下,平时两个锁扣最好都锁上,不然电池松动的间隙比较大!3.锁光驱镙丝这个镙丝出厂的时候没有上在机器上,而是放在说明书的袋子里面,这个镙丝是六棱的,镙丝刀不好找,一般没必要上上去，如果上上去的话光驱就拔不下来了,有时候因为颠簸震动机器认不到光驱,将光驱重新插拔就可以认到了!4.内存槽镙丝背面哪个是个内存槽,如果想加再机器另外加条内存拆这个一个镙丝即可将内存盖子打开,T4X总共2个内存槽,键盘下面一个,机器后面一个,机器后面哪个是方便客户自己加内存的!5.三号键盘镙丝如果想换键盘下面的内存,或者加装蓝牙模块,或者加装无线模块,或者拆扳子必须拆键盘了,锁键盘的镙丝为3号镙丝,总共4颗镙丝锁着键盘,将4个3号镙丝拧下后,将键盘往上推,然后键盘就下来了!6.三号镙丝这个镙丝规格同锁键盘的镙丝是一样的,3号镙丝机器背面有3颗,这3颗镙丝分别锁着左边条形骨架,就是风扇散热孔那里哪个,下面的2个3号是锁在喇叭上面的。

笔记本电脑怎么样拆开后盖清理灰尘
可以说，任何一台笔记本使用三年以上，无论你的使用环境多么干净，也必须拆开后盖清理灰尘了，通常的建议是一年一清。

否则，多多少少会出现电脑变卡，夏天跑一会儿就觉得键盘烫手，甚至在运行一些大型游戏时当啷死机……这时候就需要我们拆开后盖清理灰尘了，下面就由店铺跟大家分享笔记本电脑拆开后盖清理灰尘的方法吧，希望对大家有所帮助~
笔记本电脑拆开后盖清理灰尘的方法
首先我的笔记本是联想g470，打开后盖一共需要拧六个螺丝如图。

联想笔记本的螺丝为了防止丢失丢失部分是拧不下来的，其中上面五个都是拧不下来的，只有最底下的可以拧下来(圆圈可以拧下来)。

把最下面的螺丝拧下来，其余五个都拧松，当听见叮的声音且不再往上即可，不要太大力。

从后盖的下面开始拆即可以拧下来的螺丝。

第一次拆可能比较紧用较薄的一字改锥慢慢的撬打开后再打左面的几个卡出如图即在那里把后盖轻轻撬出。

再撬上面，而最右面等三面都撬完轻轻向左拿即可完成。

后盖为了大家看清楚我就都拿下来了，如果还有什么问题可以再问我。

联想笔记本拆卸图解ThinkPad T系列可以说是时下商务机型中最具代表色的、最受商务人士好评的机型。

虽然在联想收购IBM PC业务之后，推出的几款ThinkPad在一些细节、应用软件等方面已经同之前有所差异，但在外观上的改变一直都不大，因此仍然受到不少小黑FANS的爱戴。

今年ThinkPad T系列最受关注的当然是采用Napa平台的T60系列。

目前ThinkPad T60系列价格日趋平易（最低配的水货机型价格已经跌至8600元），而随着今年一些超高性价比的学生机的上市，更是吸引了很多用户的购买欲。

但是，相信大家已经知道，早先关于一批T60主板出现“飞线”，让很多用户对ThinkPad的质量质疑；另外，一些已经购机的用户对自己的机器也不是很了解，所以有些升级，比如升级内存，都无法自己完成，所以现在我们特意拿出一台T60-CB5来做一次完全拆机，并将全部过程和详细的步骤拍成图片并配以文字。

相信看了下面的文章会排除所有疑问，甚至可以完全可以轻轻松松的拆装一台T60了。

各种长短不一的螺丝上图把机器上拆下来的一些主要螺丝列了出来了，总共52个，9种类型的螺丝，不算多也不算少，主要每种螺丝都很相似，稍有不慎就有可能造成装不上或者最后多出来几个……不过仔细看完我们这篇文章然后按照我们的分类方法来区分螺丝还是非常简单的，主要心细就可以了。

笔记本底部特写看到那么多的螺丝不用害怕，我们在下面会详细地列出那个螺丝是在那里拆下来的。

上图即是笔记本背面螺丝的大概分布。

拆解，首先先把电池拆下来：再来卸掌托看图上面的标志，卸有同样的标志四个螺丝就可以了拧下另外的螺丝后，就可以成功地把掌托卸下来了如上图，ThinkPad T60的两条内存插槽都设置在掌托下，要想更换内存必须完成这一步。

接下来咱们拆键盘，因为之前已经拆了掌托的四个螺丝了，所以这次只需要再拆一个螺丝就可以把键盘拆下来了拆下键盘笔记本内部构造下面，对照上面的图，我们给大家简单介绍一下ThinkPad T60各个部件的特征：·风扇总成：T60的风扇相比T43的风扇多了进风和出风口，所以T60的散热要比T43的更好。

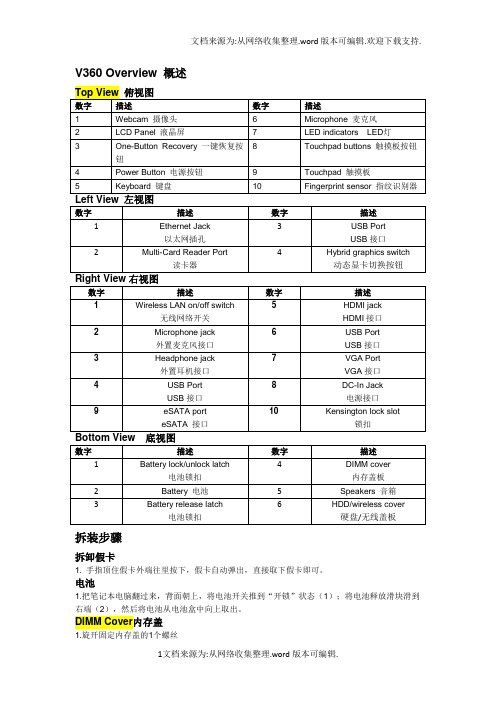

V360 Overview 概述Top View 俯视图Left View 左视图Right View右视图Bottom View 底视图拆装步骤拆卸假卡1. 手指顶住假卡外端往里按下，假卡自动弹出，直接取下假卡即可。

电池1.把笔记本电脑翻过来，背面朝上，将电池开关推到“开锁”状态（1）；将电池释放滑块滑到右端（2），然后将电池从电池盒中向上取出。

DIMM Cover内存盖1.旋开固定内存盖的1个螺丝2. 向上取下内存盖内存1. 同时释放固定内存两端的卡扣，内存自动弹出，取下内存即可。

硬盘/无线盖板1. 旋开固定硬盘/无线盖板的2个螺丝2. 按图示方向取出盖板；硬盘1. 移除固定硬盘的一颗螺丝2. 取出硬盘无线LAN1. 拔除两根无线天线；2. 移除一颗固定螺丝3. 移走无线LAN无线WAN1.移走下图所示的无线天线.2. 移除一颗固定螺丝3. 移走无线WAN.键盘1. 移除固定键盘的一颗螺丝2. 小心释放三个固定键盘的卡扣，3.将键盘翻过来，松开键盘线缆，取出键盘Upper Case上盖正面1. 移除底部的九颗螺丝2.断开开关板、触摸板、麦克风和指纹识别器的数据线；3. 移除三颗螺丝7.小心取下上盖；开关板1. 释放两个卡扣；2. 移除固定开关板的两颗螺丝，取出开关板Fingerprint Board指纹板1. 移除一颗固定螺丝，移出指纹板2. 移除指纹小板的固定卡槽；断开连接指纹板的数据线3. 断开连接指纹板的数据线4. 向上取出指纹板蓝牙小板1. 移除蓝牙小板的数据线，移出蓝牙小板音箱模块1.理出音箱的数据线；2.分别移除固定音箱的两颗固定螺丝，并取出音箱即可；主板1. 移除LCD屏线２. 移除固定主板的两颗螺丝３. 小心向上取出主板.Thermal Module散热器1. 断开风扇数据线接口2. 按下图的顺序旋开五颗螺丝.3. 取出散热器.CPU模块1. 用一字螺丝刀逆时针旋开螺丝，取出CPU液晶屏1. 按线槽理出无线天线2. 移除四颗螺丝固定液晶屏的螺丝３. 取下液晶屏液晶屏拆装1.先取下图示4颗螺丝上的橡胶垫，移除边框上方的两颗和下方两颗螺丝。

联想笔记本后盖如何拆卸
联想笔记本后盖如何拆卸
联想笔记本后盖如何拆卸篇1
1、首先把电脑后面的小螺丝用十字螺丝刀全部拧下来。

如果有标签的`要注意后面可能会有螺丝。

2、拧下来之后把电池拆下来。

有些电池内部也有几个螺丝。

把螺丝拧下来。

3、然后按住背板。

向下方拉，揭开后盖。

4、拆开之后就可以看到笔记本电脑内部的构造。

特别提示
推后盖的时候不要掰，不然卡位会被掰断
联想笔记本后盖如何拆卸篇2
1、首先将笔记本背面翻转过来。

2、然后将笔记本后盖的螺丝一一拧下。

3、再用撬扣将笔记本后盖四边都撬松。

4、最后将后盖拿起来就可以啦。
