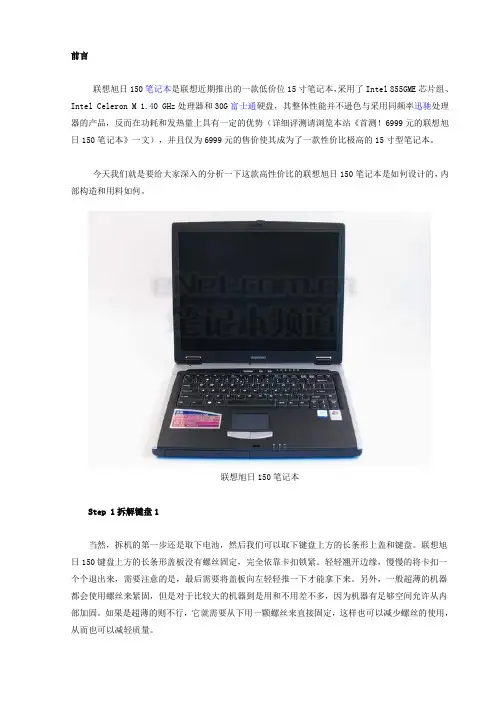

前言联想旭日150笔记本是联想近期推出的一款低价位15寸笔记本,采用了Intel 855GME芯片组、Intel Celeron M 1.40 GHz处理器和30G富士通硬盘,其整体性能并不逊色与采用同频率迅驰处理器的产品,反而在功耗和发热量上具有一定的优势(详细评测请浏览本站《首测!6999元的联想旭日150笔记本》一文),并且仅为6999元的售价使其成为了一款性价比极高的15寸型笔记本。
今天我们就是要给大家深入的分析一下这款高性价比的联想旭日150笔记本是如何设计的,内部构造和用料如何。
联想旭日150笔记本Step 1拆解键盘1当然,拆机的第一步还是取下电池,然后我们可以取下键盘上方的长条形上盖和键盘。
联想旭日150键盘上方的长条形盖板没有螺丝固定,完全依靠卡扣锁紧。
轻轻翘开边缘,慢慢的将卡扣一个个退出来,需要注意的是,最后需要将盖板向左轻轻推一下才能拿下来。
另外,一般超薄的机器都会使用螺丝来紧固,但是对于比较大的机器到是用和不用差不多,因为机器有足够空间允许从内部加固。
如果是超薄的则不行,它就需要从下用一颗螺丝来直接固定,这样也可以减少螺丝的使用,从而也可以减轻质量。
拆解键盘1拆解键盘1Step 2 拆解键盘2拆下盖板后,就可以轻松的取下键盘了。
键盘的上下方均有卡扣,而且还有两个螺丝固定,将螺丝拧下后向屏幕方向轻轻推动,键盘下方的卡扣就会脱出,然后将键盘与主板的接口断开就可以取下键盘了。
拆下盖板后拿下键盘将键盘与主板的接口断开就可以取下键盘键盘Step 3 机身构造1这时,机身内的大致构造就展现在我们眼前了,开关键、无线网卡槽和CPU上方的保护板拆掉螺丝后可以取下。
机身内的大致构造就展现在我们眼前按键Step 4 机身构造2在机身后部左右两边各有一个螺钉,将它们取下后,整个屏幕就可以拿下来的,可以看到,屏幕通过两个圆柱形的金属棍插进机身内,使其固定。
机身后部左右两边各有一个螺钉转轴金属棍插进机身内Step 5 拆解显示屏1此时要注意,显示器的数据线和无线网卡数据线还在机身内,需要将固定显示器的数据线的螺钉取下,将接口拔出。
装箱单上的内存数量可以判断几根内存。
4G的都是单根4G,如果8G内存,目前我经手的机器都是单根8G的。
Y410P是8颗,Y510P是9颗
同样和Y410P一样,两个锁扣要出于红色状态
向下滑动
这个状态的时候和下图同时操作
这个状态是和上图同时操作的哦。
这个不解释了啊。
有兴趣去看Y410P的拆机图解
这个步骤相对来说比Y410P要哪一些,太紧。
大家注意别用猛力
这里说个重点啊:
光驱那个位置,有两个卡扣,扣盖的时候要看下是否卡到位。
另外后壳安装好后,用手掌稍微用力按压后盖,大概位置中间吧,win8标那里吧。
不放心的话,都按一遍,只到听不到卡扣入扣的咔哒一声即可。
每台不同,大家找下感觉。
布局基本上和Y410P一样。
此款机器是Y510P-ISE?无NGFF接口。

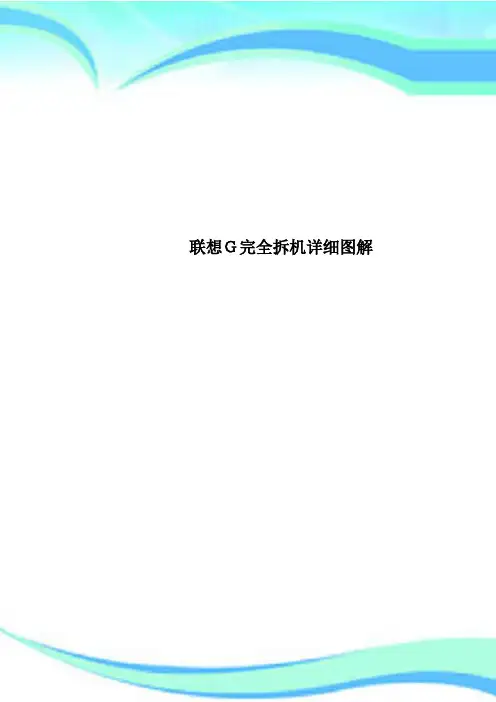

联想G完全拆机详细图解————————————————————————————————作者:————————————————————————————————日期:ﻩ温馨提示:1,拆机有风险,拆机须谨慎。
此教程仅作参考,笔者对拆机不慎对机器引发的破坏不承担任何责任。
2,联想笔记本螺丝比较多,建议拆机之后螺丝分类放。
2,当心静电!第一步:电脑关机!取下读卡器防尘盖。
从电脑背面入手。
背面分部如图。
先取下笔记本电池。
然后取下图中螺丝,取下盖子。
若只是清理灰尘,只须取下最大的盖子即可。
取散热器:拆掉图示三颗螺丝,拔下排线,即可向上取下散热风扇!取热管:拆掉如下螺丝,取CPU螺丝的时候对角线拆,以避免受力不均压坏CPU。
取光驱:先取下内存旁边的螺丝,然后将光驱向左拉出。
然后取下光驱位置边缘的三颗小螺丝。
取硬盘:取下盖子后,将硬盘向右拉出即可~拔下无线网卡天线,取下排线,取下图中圈出的螺丝。
然后取下背面所有能拆之螺丝,包括电池位置的四颗小螺丝。
第二步,回到正面,两边为卡扣,如图从两边撬起即可将面板翻开,注意下方排线,请温柔。
拆键盘;将电源面板移开后,可看到排线和两颗白色的键盘螺丝:取下螺丝之后,将键盘掀起,然后拆掉键盘排线。
第三步:取下液晶屏,拆除C面。
先从线槽中完全拉出图中两根线,以避免取屏幕的时候被拉断。
右边为无线网卡天线,也要完全拉出。
两边的线完全拉出之后,再拆除箭头所指螺丝。
即可轻轻取下屏幕。
C面均为卡口。
拆掉显示屏转轴位置固定C面的螺丝,确认D面螺丝均拆完之后,从侧面将C面卡扣撬起,即可取下C面。
注意触摸板排线是否已经取下。
切勿使用暴力,如果某个地方无法取下,请检查是否有漏网的螺丝。
第四步:取主板:取下C面后,主板就完全展现眼前取下主板中央以及右边的一颗螺丝,将主板向右拉出,就大功告成了。
联想笔记本拆机教程现在电脑也可以说的是科技的进步,信息的传递一种体现,方便了人们之间的沟通和获取信息的渠道,因为人们可以通过上网来聊天和学习。
相对于这样一个信息时代,电脑可以方便我们掌握一些实时信息,以便于与时俱进。
但是一旦我们的联想电脑无缘无故的重启、卡机、无法启动、无法关机等等问题,如果其他方法不奏效,拆机是最直接的方式。
所以不妨通过店铺介绍的联想如何拆机来解决这些问题吧!一、联想拆机前的准备工作1、足够大的工作台,下面最好垫上软布,避免硬物划伤笔记本。
2、各种型号的螺丝刀(带磁性)、镊子、软毛刷(防静电的)、吹气球(俗名皮老虎)等工具。
3、准备螺丝收集盒(内分小格的)和记录纸。
由于笔记本电脑附件精细,螺丝长短不同,所以对不熟悉的机型记录下相关附件的大小、位置十分重要(用手机拍下也行哦~)。
拆解的部件、螺丝按类码放。
二、联想拆机动手前的处理1、静电处理拆机前,一定要对自身的静电进行处理,用手摸下铁器、洗手或使用专用防静电手套、防静手环等。
2、释放残电将笔记本电脑所用外接电源和电池拆除,然后按住电源开关几秒即可清除芯片、电路中的残电。
三、联想拆机步骤:1.拨动背面电池锁扣,卸下电池,按住电源开关几秒钟,清除残电,2.拧开内存盖螺丝,取下内存条;拧开硬盘盖螺丝,卸下硬盘3.这个时候,就该拆C面的键盘了。
键盘共有4个键盘螺丝。
卸下键盘这步千万小心别硬拽,后面可有脆弱的键盘数据线。
键盘数据线损伤轻则部分键失效,重则整个键盘报废。
4.松下5颗螺钉可取下屏蔽保护板,记住螺钉外观、长度及安装位置,安装时别装错,卸下液晶屏数据线固定螺钉,小心拔下数据线插头,卸下液晶屏转轴保护盖5.接着分别卸下外侧四边及前下角2颗固定螺钉,注意长短有别~拔卡具一定要注意,别损坏接口。
这样可以清理CPU风扇或给风扇上油了CPU温度过高一般是由于散热器片排风口被灰尘堵塞所致6.反转背面,继续卸螺钉,注意长短螺钉的位置,别到安装时弄错了,这样,前面板就可顺利取下来了。
图片说明:===============================文字说明:一、后盖拧下11颗固定螺丝(其中有三颗长螺丝)。
从下方打开盖板(注意角度低于30度)。
按箭头方向推动盖板,然后向上提起并取下盖板。
二、电池拧下5颗固定螺丝,取下电池。
拔出连接线。
三、硬盘首先拔下主板和I/O板连接线。
拔下喇叭连接线和硬盘连接线。
拧下4颗固定螺丝。
取下硬盘,按照正确的方向取下硬盘连接器。
四、内存打开内存两侧卡子,拔下内存。
五、风扇首先拔下无线网卡天线,从卧线槽中取出并移开天线和喇叭连接线。
拧下风扇的3颗固定螺丝,取下风扇。
拔出风扇连接线。
六、散热导管按螺丝旁的数字顺序拧下6颗固定螺丝。
取下散热导管。
七、I/O板拧下一颗固定螺丝。
取下I/O板。
八、读卡器拧下一颗固定螺丝。
抬起读卡器有螺丝的一端,向外侧移出塑料卡扣后拔起读卡器。
九、无线网卡拧下一颗固定螺丝。
取下无线网卡。
十、喇叭首先垂直向上拔起LCD主板连接线。
拧下固定喇叭的4颗螺丝。
将连接线从理线槽中脱离,取下喇叭。
十一、主板首先从主板上拔下开关板连接线、触控板连接线、键盘连接线、指示灯连接线。
拧下LAN接口卡子两颗固定螺丝,取下LAN接口卡子。
拔下电源连接线。
拔出CMOS电池连接线,取下CMOS电池。
拧下主板6颗固定螺丝后取下主板。
十二、LED指示灯卡取下LED指示灯卡和主板连接线。
拧下一颗固定螺丝。
取下LED指示灯卡。
十三、触控板首先拧下3颗固定螺丝,取下触控板保护盖。
打开触控板连接线卡扣,取下触控板连接线。
拧下触控板2颗固定螺丝。
撕开胶条,取出触控板。
十四、C壳拧下屏轴的6颗固定螺丝。
打开屏幕约45度,取下C壳。
十五、开关板首先打开开关板/主板卡扣,拔出连接线。
拧下1颗固定螺丝,取下开关板。
十六、屏幕首先从摄像头端向两边抠开屏框,取下屏框。
拧下8颗固定螺丝。
取下两个屏轴。
拿起屏幕。
从A面上拔下屏线。
从屏幕上拔下屏线。
十七、摄像头摄像头使用双面胶粘连,拆卸时请使用工具小心地打开。
联想一体机拆机教程联想一体机拆机教程(共500字)一体机是一种集成了电脑主机和显示器的设备,外观简洁,占据空间少。
有时我们需要对一体机进行维修或更换部件,这就需要拆机了。
下面是联想一体机拆机的详细教程。
首先,准备工具和材料。
你需要一个十字螺丝刀、一个尖嘴钳和一个塑料刮板。
还需要一个干净、宽敞的工作台,以便放置拆下的部件。
第一步,关闭一体机并拔下电源线。
确保一体机完全断电,确保操作的安全性。
第二步,拆卸显示器和主机。
找到显示器和主机之间的连接部分,通常是在背面的某个位置。
使用十字螺丝刀,拧下几个螺丝固定螺丝。
然后,用双手轻轻抬起显示器,直到从主机上分离出来。
注意,显示器是一个相对脆弱的部件,要小心操作。
第三步,打开主机。
将一体机转过来,背部向上。
使用十字螺丝刀,拧下所有螺丝,将主机的外壳打开。
注意,有些螺丝可能隐藏在一些小孔中,要仔细检查。
第四步,拆卸主板和各个组件。
一旦打开主机,你将看到主板和其他组件的布局。
使用尖嘴钳,轻轻拔开所有连接到主板的电线和数据线。
然后,拧下主板旁边的螺丝,将主板从主机上拆下来。
类似地,拆卸其他组件(如硬盘、内存条等)。
第五步,清洁和更换。
在拆卸过程中,你可能会发现一些灰尘或污垢。
使用塑料刮板或其他清洁工具,轻轻清除这些污垢。
如果需要更换某些部件,可以根据需要进行购买和更换。
第六步,组装和测试。
清洁完成后,开始组装。
按照拆卸的反方向,将各个组件重新安装到主板上。
确保所有线缆和数据线都正确连接。
然后,将主板放回主机上,拧上螺丝固定。
最后,将显示器与主机重新连接并固定。
拆机教程到此结束。
请注意,在进行拆装时要小心,确保操作的安全性和正确性。
如果你不确定如何操作,建议寻求专业人士的帮助。
希望这个教程能够对你有所帮助!。
联想Y高清拆机图解教
程光驱硬盘拆法详解 Last revised by LE LE in 2021
废话不多话,文字都在图上,多实践自然出真知电池拿掉,锁扣打开,见上图
Y410PY400是8颗螺丝,Y510PY500是9颗,中间还有一颗
跑题图片
下面我们要把拆下来
上面两幅图同时操作哦下面我们开始拿掉后壳
这里说个重点啊:
光驱那个位置,有两个卡扣,扣盖的时候要看下是否卡到位。
另外后壳安装好后,用手掌稍微用力按压后盖,大概位置中间吧,win8标那里吧。
不放心的话,都按一遍,只到听不到卡扣入扣的咔哒一声即可。
内存插槽
NGFF固态硬盘插槽
自带机械硬盘来点题外话,毕竟现在NGFF固态硬盘少见,所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实惠的。
拧掉上图机械硬盘两颗黑色螺丝,向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后,把新买的固态硬盘或者机械硬盘,在或者混合硬盘插入支架,上螺丝,原步骤返回。
很多时候我们感觉自己的笔记本在使用一段时间后,运行速度越来越慢,如果想改善,很多人会选择从新装一遍系统。
但是实际效果并不会很好,速度没有明显提升。
到了夏天,死机的情况越来越多,也许还会出现蓝屏。
如果你可以排除不是病毒原因的话,那么你的笔记本是时候做一次彻底的清洁了。
灰尘过多,堵塞散热片,会导致笔记本死机、蓝屏,严重的会导致主板、显卡烧坏。
所以千万不要小看散热问题,不论你的笔记本配置多豪华,没有优秀的散热系统支持,性能优势也无从发挥。
如果你想在家自己动手清理笔记本灰尘,那么今天的笔记本清洁范例一定对你有所帮助。

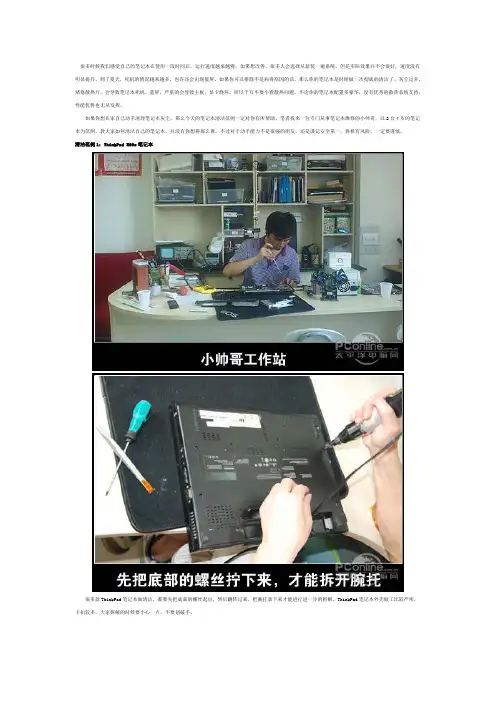

笔者找来一位专门从事笔记本维修的小帅哥,以2台4岁的笔记本为范例,教大家如何清洁自己的笔记本,并没有你想得那么难。
不过对于动手能力不是很强的朋友,还是谨记安全第一,拆机有风险,一定要谨慎。
清洁范例1:ThinkPad R60e笔记本很多款ThinkPad笔记本做清洁,都要先把底部的螺丝起出,然后翻转过来,把腕托拿下来才能进行进一步的拆解。
ThinkPad笔记本外壳做工比较严密,卡扣较多,大家拆解的时候要小心一点,不要划破手。
摘掉腕托后还要把键盘拆下来,键盘背面还有排线与主板相连,所以拆的时候要注意一点,不要把排线弄坏。
清洁风扇本身并没有太大的难度,只要有毛刷以及吹耳球(橡胶制品,有一个鼓肚,一捏一捏的吹风),可以很快把风扇和笔记本散热区域清理干净。
所以更多的时间是用在拆解和组装笔记本上面的。
有些风扇用的时间长了,由于温度的影响会产生不同程度的变形,接缝处会有空隙产生,这会破坏通风效果,所以建议大家找一些胶带缠裹一下,增加散热器的密闭性。
这种长毛软刷可以有效的清理笔记本键盘内的污物,如果你有足够的耐心,还可以把键帽一个个摘下来进行内部清理。
清理工作完成后就可以按照拆解顺序,把笔记本从新组装上了,你会发现你的笔记本通风情况有非常明显的改善。
清洁范例2:联想昭阳笔记本ThinkPad笔记本自己动手清洁的话,难度较高,接下来要做清洁的这款昭阳笔记本,难度适中,适合大家自己动手清理。

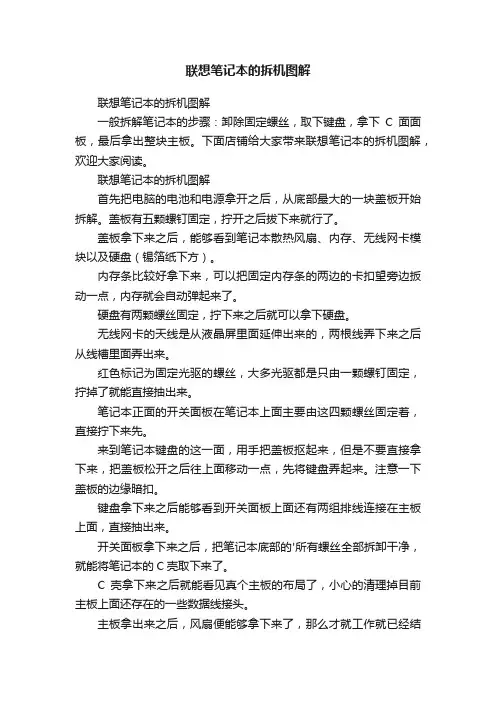

联想笔记本的拆机图解
联想笔记本的拆机图解
一般拆解笔记本的步骤:卸除固定螺丝,取下键盘,拿下C面面板,最后拿出整块主板。
下面店铺给大家带来联想笔记本的拆机图解,欢迎大家阅读。
联想笔记本的拆机图解
首先把电脑的电池和电源拿开之后,从底部最大的一块盖板开始拆解。
盖板有五颗螺钉固定,拧开之后拔下来就行了。
盖板拿下来之后,能够看到笔记本散热风扇、内存、无线网卡模块以及硬盘(锡箔纸下方)。
内存条比较好拿下来,可以把固定内存条的两边的卡扣望旁边扳动一点,内存就会自动弹起来了。
硬盘有两颗螺丝固定,拧下来之后就可以拿下硬盘。
无线网卡的天线是从液晶屏里面延伸出来的,两根线弄下来之后从线槽里面弄出来。
红色标记为固定光驱的螺丝,大多光驱都是只由一颗螺钉固定,拧掉了就能直接抽出来。
笔记本正面的开关面板在笔记本上面主要由这四颗螺丝固定着,直接拧下来先。
来到笔记本键盘的这一面,用手把盖板抠起来,但是不要直接拿下来,把盖板松开之后往上面移动一点,先将键盘弄起来。
注意一下盖板的边缘暗扣。
键盘拿下来之后能够看到开关面板上面还有两组排线连接在主板上面,直接抽出来。
开关面板拿下来之后,把笔记本底部的'所有螺丝全部拆卸干净,就能将笔记本的C壳取下来了。
C壳拿下来之后就能看见真个主板的布局了,小心的清理掉目前主板上面还存在的一些数据线接头。
主板拿出来之后,风扇便能够拿下来了,那么才就工作就已经结
束了。
大家学会了吗?。
联想笔记本电脑怎么拆机
有时候电脑内部有点小问题,我们不必拿出去花钱让别人来修理,自己就可以动手来修了,下面就让小编教大家联想笔记本电脑怎么拆机吧。
联想笔记本拆机的方法
拧下后盖板上的螺丝钉。
拆开后板。
卸下硬盘。
将天线从无线网卡上扯下。
抽出光驱。
拆卸音响电源按钮。
拆掉散热板。
联想笔记本电脑怎么拆机相关文章:1.联想电脑显示器怎么拆
2.联想笔记本鼠标怎么拆开
3.联想Y500笔记本怎么拆机清灰
4.联想电脑显示器怎么拆开
5.联想G490笔记本怎么拆机清理风扇灰尘
6.联想G400笔记本怎么拆机除尘换硅胶。
联想E260拆解联想电脑作为国内同行的老大,在笔记本方面的成绩也绝不含糊。
虽然基本上都是从不同的厂商ODM而来的机器,外观和造型没有多大自己统一的特色,但是部分机型与其衍生机种之间的衔接做的还不错,基本保持了一致的风格。
长期以来,国产笔记本一直以低价营造高配置价格比来取胜,E255一直就是联想主攻中低端迅弛平台的利器。
提供一个性价比较高的迅驰平台。
相对而言,国产笔记本缺乏自身特色,但是经过相当时间的积累,在外观设计,人性化功能和整体表现等方面,都有了一些改进。
作为E255的升级版,E260外观模具与E255相差不大,只是部分其中很小一部分做了改动。
我们拿到的E260仍然是基于迅驰平台的机器,机身上也还贴着迅弛的蝴蝶标,也许上市的时候会取消Intel网卡,用上基于国标WAPI的无线网卡。
前两天从IT168拿到了E260的工程样机,经过这几天的试玩,对E260有了一些感受。
借这个机会我把它Share出来,与您一起分享。
一、整体印象和外观感受第一眼看到E260的时候我以为还是E255,在没有打开LCD的时候,从正面看E260和E255并没有任何区别。
E260仍然采用去年最流行的黑白配色,稳重而不失时尚,精致大气,品质感十足。
顶盖上只有一个lenovo的标识、一个三角的金属片、三个指示灯,再也没有多余的装饰。
我觉得搭扣旁边的这个小小的三角的金属片修饰的到是确到好处,渐渐的我们大家也都熟悉了“lenovo”,虽然联想刚开始换标的听起来有的别扭。
从底部看起来与原来的E255也并无二致。
硬盘、内存和无线网卡的拆卸非常方便,处理器也可以很容易的更换,不需要太烦琐的从键盘这边拆卸,只要拧开底部盖板上的四颗螺丝就可以接触散热器了。
电池部分采用双明搭扣设计,电池固定得还算比较好。
从底面来看,我觉得联想E260并和E255的布局没有什么区别,这也是同种机型衍生机种的必然。
底部设计了太多的螺丝,明显的螺丝就足足有30颗之多。
联想笔记本拆机教程联想笔记本拆机教程笔记本电脑是我们日常生活和工作中经常使用的设备之一。
有时候,我们需要进行笔记本电脑的拆卸维修或升级硬件。
本篇文章将向读者介绍如何正确拆卸联想笔记本电脑。
首先,我们需要明确一点,拆卸笔记本电脑需要小心谨慎,以免造成不可逆的损坏。
在开始之前,我们应该做好以下准备工作:1. 关闭笔记本电脑并拔掉电源线。
这是为了避免在拆卸过程中因为静电而损坏电脑内部零件。
2. 找到笔记本电脑背面的螺丝孔。
拧下这些螺丝,使用一个小盒子来储存起来,以免丢失。
3. 将电脑放置在柔软的表面上,以防止屏幕或其他部件受到损坏。
一旦这些准备工作完成,接下来我们可以按照以下步骤拆卸笔记本电脑:1. 移除电池。
在大多数笔记本电脑上,电池的位置是在电脑底部。
寻找电池的释放按钮,按下并将电池朝外推。
2. 移除硬盘驱动器。
硬盘驱动器通常位于电脑底部。
找到并拆下硬盘驱动器的螺丝。
然后轻轻拔出硬盘驱动器。
3. 拆卸内存条。
内存条通常位于笔记本电脑的底部或侧面。
找到内存条插槽,松开固定的卡扣,然后轻轻拔出内存条。
4. 按照需要,拆卸其他硬件。
根据需要升级或更换的硬件,按照制造商提供的指示拆卸和更换其他硬件,如显卡、无线网卡等。
在完成维修或升级后,我们需要正确地重新组装笔记本电脑。
按照以下步骤进行:1. 将内存条轻轻插入插槽中,确保它们完全插入,并用卡扣将它们固定。
2. 将硬盘驱动器插入相应插槽,并用之前拆下的螺丝固定。
3. 重新插入电池,确保它完全插入,并按下释放按钮固定。
4. 根据之前拆下的螺丝和孔口,将背面的盖板固定在笔记本电脑上。
最后,我们可以将电源线插入,并开启笔记本电脑。
确认笔记本电脑的硬件正常运行后,我们就成功地完成了笔记本电脑的拆卸和重新组装。
总之,拆卸笔记本电脑需要小心谨慎,并需要根据具体的型号和指示进行操作。
如果你不确定如何操作,建议咨询专业人员或参考联想官方的拆卸指南。
希望本篇文章能帮助你正确地拆卸和维修联想笔记本电脑。
内部结构惊人!联想Yoga变形本拆解探秘作为全球首款360°可翻转超极本电脑,联想 IdeaPad Yoga 13 最大的特点就是多变的使用模式,该机能在四种不同的屏幕角度自如切换,其中包括有笔记本式(Notebook)、平板电脑式(Tablet)、立式(Stand)和帐篷式(Tent),用户只需要用手简单做一些调整,Yoga 13 马上就会以最适合的使用方式来配合使用者操作。
其实联想Yoga 变形超极本不止翻转这么简单,这一点相信许多人都有目共睹。
没有体验过真机确实不好发表意见,而体验过真机以后,确实能感觉到工程师这款产品的用心。
体现一款产品的做工不仅仅的外观而已,产品内部设计也是做工质量的体现,接下来我们就对这款Yoga 进行拆解,来对其内心一探究竟。
拆机第一步骤需要卸下键盘联想Yoga变形超极本的整体做工很不错,各个部件之间的接合处也是相当的紧密。
(保证了整机的防尘防辐射等特性)想要拆解这款超极本需要苦下一番功夫,而这拆机工作的最初需要去卸下键盘。
虽然该机底部外壳固定有10颗螺丝,但是拆机第一步并不是卸除底板而是拆除键盘。
值得注意的是Yoga底部外壳采用“*”型螺丝固定,凸显出整体的高端做工。
底部外壳上固定有10颗“*”螺丝卸除底板螺丝并非第一步,不过按照拆机习惯首先拆除键盘需要使用拆机撬棒从边缘入手卸除键盘时切勿用户掰起,只需往屏幕方向拉扯即可拆卸下的联想高敏触键盘从背面可以看出键盘带有散热进风口拆卸联想Yoga的键盘步骤其实不难,重点是需要使用巧劲来操作,这个键盘底部设有4个卡扣与内部金属架相称。
使用蛮力拆除的话,势必会造成键盘粉身碎骨的情况。
卸下键盘后即可拆除C面面板卸除键盘之后,再加上之前卸下螺丝,接下来就可以顺利卸除整个C面面板了。
不过在此之前还需要进行两个操作以及准备拆机撬棒,这两个操作就是拔除C面面板上的设备与主板的接口插头,一个是电源开关与指示灯模块,另一个是触摸板模块。
联想Yoga11S拆机图解
本人笔记本买了一年半了,在没拆机之前硬盘温度57℃,出风口那一块烫手烫的厉害,并且风扇的噪音也大,仔细琢磨后决定拆机清下灰尘,但去专卖店清灰要100元,还麻烦,就决定自己在网上找教程亲自动手拆,在百度搜索后竟然只有Yoga13的图解,经参考Yoga13的图解后完成拆机,并清灰完毕。
重新开机后硬盘温度只有37℃,风扇完全无噪音,特将拆机方法奉献给大家。
第一步如图所示将必备的拆机工具和清扫工具准备好,工具网上都有卖20多元一套。
第二步就准备拆机了,首先拆D面,将图片上箭头所示的螺丝全部拆完就可以了,防滑垫只是用胶粘到D面上的,用塑料撬杠撬出即可,记得把螺丝放好。
对了橡胶垫下的螺丝是十字的,其他的
为六角的。
第三步开始拆卸C面的键盘,开始之前必须确认D的螺丝全部拆卸完毕,否则会伤到键盘的,因为键盘的固定是靠D面的螺丝完成的。
拆卸键盘首先用塑料撬杠将黄色虚线处撬开,然后再将粉红色虚线撬开,现在键盘取下了,然后将后面的排线取下即可,不要应扯哦,将上面的白色压板扳上去就可以轻松拿下。
第四步将绿色箭头所示的排线压板扳开,然后将蓝色箭头所示的十字螺丝拆下,现在就可以将C面整个拿开了。
粉红色箭头所示的就是键盘排线的接口。
第五步现在就漏出部的整个结构了,想换什么换什么,清灰只需将箭头所示的螺丝全部卸下即可。
黄色箭头所指的就是上层的那两个螺丝孔,不要以为少螺丝哦,现在拆机过程就全部完成了,清灰或换配件后装机就按步骤依次装回即可,是不是很简单啊,希望此篇文章可以帮到大家。
