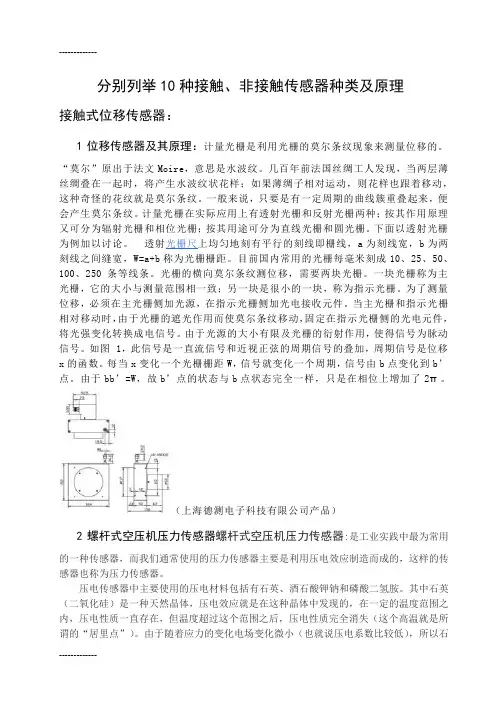

压力传感器
MS54xx压力传感器
原理：MS54xx系列贴片压力传感器是专为分辨率和精度要求较高的压力传感器系统而设计。
该装置的微机械压力传感器核心部件安装在6.2 x6.4毫米的陶瓷载体或由金属或塑料盖保护6.1 x6.3毫米的PCB硅片上。
现有的MS54xx系列压力传感器在保持高灵敏度后高线性的同时给予最大输出电压，输出电压与施加的压力成正比。
输出： 150mV，240mV
量程： 1，7，12Bar
工作温度范围：-40～125℃
精确度：±0.05%或±0.2%
供电电源：20V
特点：小尺寸，高线性或高灵敏度可选，塑料罩或金属罩可选，可灌胶防潮处理
类型：绝压
电气连接：表面贴装
典型应用：绝压测量系统，发动机控制，高分辨率高度计，气压测量计，防水手表，水下计算机，轮胎压力监测系统，医疗器械，充气泵控
加速度传感器
7114A加速度传感器
工作原理是：敏感元件将测点的加速度信号转换为相应的电信号，进入前置放大电路，经过信号调理电路改善信号的信噪比，再进行模数转换得到数字信号，最后送入计算机，计算机再进行数据存储和显示。
当传感元件以加速度a运动时，质量块受到一个与加速度方向相反的惯性力作用，发生与加速度成正比a的形变，使悬臂梁也随之产生应力和应变。
该变形被粘贴在悬臂梁上的扩散电阻感受到。
根据硅的压阻效应，扩散电阻的阻值发生与应变成正比的变化，将这个电阻作为电桥的一个桥臂，通过测量电桥输出电压的变化可以完成对加速度的测量
输出：±5V
量程：±10g、±50g、±500g
封装：不锈钢
工作温度范围：-55°C～125°C
供电电源：10～30Vdc
特点：±10g ～±500g动态量程、带宽可达15kHz、密封焊接、环形剪切、稳定的温度响应、TEDS选项
类型：压电IEPE
电气连接：电缆
典型应用：振动及冲击监测、实验室测试、模型应用、高频应用
湿敏传感器
HTF3226LF湿敏传感器原理：
湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量湿度。
湿敏电容一般是用高分子薄膜电容制成的，常用的高分子材料有聚苯乙烯、聚酰亚胺、酪酸醋酸纤维等。
当环境湿度发生改变时，湿敏电容的介电常数发生变化，使其电容量也发生变化，其电容变化量与相对湿度成正比
量程： 10～95%RH -30～80℃
封装：线路板
工作温度范围： -30～80℃
精确度：±1.5%（磁滞）
供电电源：5Vac
特点：安装方便，高可靠性，长期稳定性好，响应快，
类型：温湿度传感器
电气连接： PC板安装式
典型应用：婴儿箱，汽车电子,HVAC,气象
压电式传感器
压电薄膜(PVDF)超声波接收器
原理图：
产品说明：压电薄膜(PVDF)超声波接收器:压电薄膜(PVDF)超声波接收器
为在空中测距的应用提供了独特的优势。
圆柱形的40KHz PVDF 接收器
有很宽的水平波束指向性和宽带特性。
这些特性在很多领域提供独特的解
决方案,例如：平面内位置、数字转换器、物体探测、测距。
对于不同的
应用，可通过改变 PVDF 圆柱的长度和直径来改变接收器的谐振频率和垂
直方向接收角。
接收器的水平波束指向性很宽，根据需要可通过改变外壳
的设计来减小水平波的角度。
PVDF 接收器有很低的 Q 值，PVDF 接收器
的典型Q值为4。
这意味着信号的上升时间和下降时间比传统的压电陶瓷
快。
这一特性适用于高速数据获取和高速数字转换方面的应用。
另外，前
置放大器可便于对40KHZ 接收器评估。
封装：薄膜元件
工作温度范围： 5～60℃
供电电源： 12～15V
特点：宽水平波束指向性，宽带，低谐振Q值，耐冲击，低成本，重量轻
类型：压电薄膜传感器
典型应用：空气中测距,物体移动轨迹,声场开关
温度传感器
TS105-10红外温度传感器原理：红外辐射的物理本质是热辐射，当物体温度处于
绝对零度以上时，其内部带电粒子的热运动就会向外发射出红外线。
物体的温度
越高，辐射出来的红外线就会越多，红外辐射的能量也就越强。
红外温度计是基
于物体红外辐射的能量大小及其波长的分布，与物体表面温度的对应关系，并通
过对物体自身辐射的红外能量的测量，来准确地测定物体的表面温度。
输出：6.0±1.7 mV
量程： -20 … +100°C
封装：TO-5封装
工作温度范围：-20 … +100°C
特点：尺寸小，安装方便
类型：红外温度传感器
电气连接：PC板安装
典型应用：无接触温度测量，移动物体温度测量，温度控制，火灾报警，气候控制系统，医疗仪器
位移传感器
LCIT系列位移传感器
该位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
特点：基于线性位移传感器专利技术而设计，它具有当前LVDT感应技术的所有优点，但成本要低得多。
Schzevitz公司采用LCIT的专利线圈和特殊电路设计，大大提高了频率响应又不增加噪声，且降低了铁芯重量。
此类传感器是动态应用的理想产品，而且保持了标准电位计的价格。
与LVDT一样，这种新型传感器还是非接触式产品，没有活动部件，因此，可以降低磨损，同时具有卓越的分辨率和重复性。
行程：从0.25英寸到6.0英寸，
线性度：0.25%。
输出： 0.5～4.5VDC
量程：±0.125, 0.25, 0.5, 1.0, 2.00英寸
封装：AISI400系列导磁不锈钢
工作温度范围：0℃～70℃
精确度：±0.25%非线性
供电电源：7～36VDC，20mA
特点：CE认证
类型：直流供电
电气连接：电缆
典型应用：一般用途，检测仪器，工具定位，阀门定位
霍尔式传感器
霍尔电流传感器参数,作用及原理图
测量频率： 0～100KHz测量范围： 1A～40,000A精度： 0.2%～1%
相应时间： <1uS线性度： 0.1%无测量插入损耗
主要作用:测量AC,DC及脉冲电流，原边电流与副边输出信号高度隔离
工作原理：被测电流In流过导体产生的磁场，由通过霍尔元件输出信号控制的补偿电流Im 流过次级线圈产生的磁场补偿，当原边与副边的磁场达到平衡时，其补偿电流Im即可精确反映原边电流In值。
模块原理图：
力敏传感器
CL-YZ-320型力敏传感器
工作原理：该传感器是以金属棒为弹性梁的测力传感器，再弹性梁的圆柱面上沿轴向均匀粘贴四只半导体应变计，两个対臂分别组成电桥，两个板桥分别用于每个轴向的分力测量。
当外力作用于弹性梁的承载部位时，弹性梁会产生一个应变值，通过半导体应变计将此值检测相互来，转换成相应的电阻值变化量，测量电路的输出将随外力的大小变化儿输出相应的电信号。
特点：主要采用力敏电阻作为敏感元件，因而具有体积小，灵敏度高的特点。
应用范围：用于船舰指挥火控系统中手动操作部件的控制，还可广泛应用于飞机，坦克，机载，车载等军事及民用领域中手动操作部件的控制。
主要技术指标：见下表
热传感器
CRL-DZ-1型热流传感器
工作原理：温度差法。
热源发生的热主要在其流过的物体中形成温度相同的等温面，该等温面的位置，形状不随时间变化时，可通过热电偶测量板材两面的温度差，由此可
以测算热流量。
特点：响应速度快，使用温度高，输出信号线性好，内阻小，量程范围宽等。
应用范围：研究热量传输的重要敏感元件，广泛用于冶金，能源，气象及航空，航天等众多部门。
主要技术指标：
智能传感器
CY-YZ-173型复合式智能传感器
工作原理：利用压阻原理，通过微处理器将压力信号进行数字处理，以485总线形式输出，再0~100kpa压力范围内满足各项技术指标要求的复合式智能传感器。
特点：兼有检测和信号处理功能的传感器，是压力。
温度复合型传感器，同时可以实现压力温度信号的检测，而温度信号有座位压力传感器温度特性补偿的依据，最后将压力信号通过微处理器实现数字化总线形式传输。
应用范围：用于遥测系统中压力的测量，同时还适用于航空，船舶，武器及各种工业控制中的压力的测量及控制。
主要技术指标：。
