游标卡尺的使用方法
1、戴上手套把游标卡尺拿出来，用布把尺的表面的油擦干净(用防止尺身生锈)使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差。
2、测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径(或内径)的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数(注意要两臂都贴紧物体)。
3、读数时首先以游标零刻度线为准在尺身上读取毫米整数，读数时首先以游标零刻度线为准在尺身上读取毫米整数。
比如第三条尺寸线与尺身的刻度线对其那小数部分的度数即为0.3毫米(如果没对正就要取最为贴近的那条线为准)。
4、判断哪条刻度线与尺寸本身的刻度线对齐可以用以下方法?。
5、定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。
6、测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径(或内径)的物体，使待测物位于外测量爪之间。
确保测量精准。
7、用完游标卡尺之后要记得涂上上防护油，平放在合内。
以防生锈或弯曲。

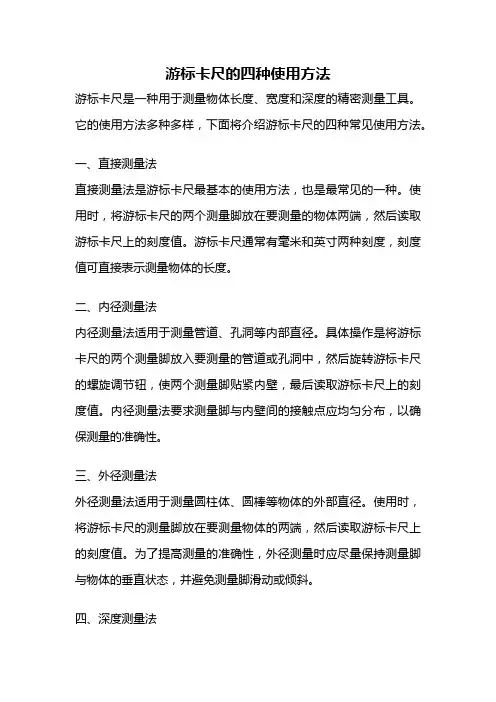

游标卡尺的四种使用方法游标卡尺是一种常见的测量工具，广泛应用于机械加工、制造等领域。
它具有精度高、使用简便等特点，在测量长度、直径、深度等方面有着重要的作用。
下面将介绍游标卡尺的四种使用方法。
一、测量长度测量长度是游标卡尺最常见的使用方法之一。
首先，将游标卡尺的两个测量爪打开，将被测物体放入两爪之间，然后轻轻闭合测量爪，使其与被测物体紧密贴合。
接下来，通过游标卡尺上的刻度线，读取被测物体的长度。
需要注意的是，读数时要对准刻度线，并注意游标卡尺的零刻度位置。
二、测量外径测量外径是游标卡尺的另一种常见使用方法。
首先，将游标卡尺的两个测量爪打开，将被测物体放入两爪之间，然后轻轻闭合测量爪，使其与被测物体的外表面紧密接触。
接下来，通过游标卡尺上的刻度线，读取被测物体的外径。
同样需要注意的是，读数时要对准刻度线，并注意游标卡尺的零刻度位置。
三、测量内径测量内径是游标卡尺的另一种常见使用方法。
首先，将游标卡尺的两个测量爪打开，将被测物体放入两爪之间，然后轻轻闭合测量爪，使其与被测物体的内表面紧密接触。
接下来，通过游标卡尺上的刻度线，读取被测物体的内径。
同样需要注意的是，读数时要对准刻度线，并注意游标卡尺的零刻度位置。
四、测量深度测量深度是游标卡尺的另一种常见使用方法。
首先，将游标卡尺的两个测量爪打开，找到需要测量深度的位置，将测量爪贴近被测物体的底部。
然后，通过游标卡尺上的刻度线，读取被测物体的深度。
同样需要注意的是，读数时要对准刻度线，并注意游标卡尺的零刻度位置。
除了上述四种使用方法外，游标卡尺还可以用于测量其他形状的物体，如球体的直径、圆柱体的高度等。
在使用过程中，需要根据不同的测量对象和要求，选择合适的使用方法，并注意读数的准确性。
游标卡尺具有测量长度、外径、内径和深度等多种使用方法。
它是一种常见且实用的测量工具，可以广泛应用于机械加工、制造等领域。
在使用游标卡尺时，需要仔细操作，确保测量结果的准确性。
游标卡尺的四种使用方法游标卡尺是一种常用的测量工具，广泛应用于各个领域。
它的四种使用方法包括：外径测量、内径测量、深度测量和高度测量。
一、外径测量外径测量是游标卡尺最常见的使用方法之一。
在进行外径测量时，首先需要将游标卡尺的两只测量钳放在待测物体的两侧，然后用拇指旋转固定螺母，使两只测量钳夹紧待测物体。
接下来，可以通过游标卡尺上的刻度线，来读取待测物体的外径尺寸。
在读取尺寸时，需要注意游标卡尺的零点位置，确保准确度。
二、内径测量内径测量是另一种常见的游标卡尺使用方法。
在进行内径测量时，需要使用卡尺上的测量钳来测量待测物体的内部直径尺寸。
与外径测量类似，内径测量也需要夹紧待测物体，然后读取游标卡尺上的刻度线来获取尺寸。
在进行内径测量时，需要注意游标卡尺的测量钳是否能够完全插入待测物体，以确保准确度。
三、深度测量深度测量是游标卡尺的又一种常用方法。
在进行深度测量时，需要将游标卡尺的测量钳插入到待测物体的孔洞或槽口中，然后通过游标卡尺上的刻度线来读取深度尺寸。
在进行深度测量时，需要注意游标卡尺的测量钳是否能够完全插入物体，并且要保持垂直，以确保准确度。
四、高度测量高度测量是游标卡尺的另一种常见使用方法。
在进行高度测量时，需要将游标卡尺的底座放在待测物体的平面上，然后调整游标卡尺的测量钳，使其与待测物体的顶部接触。
接下来，通过读取游标卡尺上的刻度线来获取高度尺寸。
在进行高度测量时，需要确保游标卡尺的底座与待测物体的平面保持平行，以确保准确度。
总结：游标卡尺作为一种常用的测量工具，具有外径测量、内径测量、深度测量和高度测量四种使用方法。
在使用游标卡尺进行测量时，需要注意夹紧物体、插入物体、保持垂直或平行等操作步骤，以确保测量结果的准确性。
同时，合理选择游标卡尺的测量范围和精度，也是保证测量准确度的重要因素。
通过熟练掌握游标卡尺的使用方法，可以提高测量效率和准确度，为各个领域的工作和生产提供有力的支持。
游标卡尺的使用方法游标卡尺是一种精密测量工具，常用于工程、制造和科学领域。
它可以精确测量物体的长度、直径和厚度，是一种非常实用的测量工具。
下面将介绍游标卡尺的使用方法，希望可以帮助大家正确、准确地使用这一工具。
第一步：了解游标卡尺的结构游标卡尺通常由主尺、游标、刻度盘和测微螺钉等部分组成。
主尺用于测量整数部分，游标用于测量小数部分，刻度盘用于读取游标的位置，测微螺钉用于微小调节。
在使用游标卡尺之前，需要对其结构有所了解，这样才能更好地使用它进行测量。
第二步：正确握持游标卡尺在使用游标卡尺时，需要正确握持它，以确保测量的准确性。
通常情况下，大部分游标卡尺都有一个固定的主尺和一个可移动的游标。
在测量时，需要将游标卡尺的主尺放置在物体的一端，然后用手指轻轻地按住游标，将其移动到另一端，直到游标与物体接触。
在移动游标的过程中，需要保持游标卡尺的平稳，避免出现晃动和偏差。
第三步：读取游标卡尺的测量数值当游标卡尺的游标移动到物体的另一端后，就可以开始读取测量数值了。
通常情况下，游标卡尺的刻度盘上会有一个固定的零点，而游标上则会有一条刻度线。
在读取测量数值时，需要将刻度盘上的整数部分与游标上的刻度线对齐，然后再根据游标所在的刻度线来确定小数部分。
通过这样的方法，就可以准确地读取出物体的长度、直径或厚度等测量数值了。
第四步：注意游标卡尺的精度游标卡尺通常具有较高的测量精度，但在使用过程中还是需要注意一些细节，以确保测量的准确性。
首先，要确保游标卡尺的刻度清晰可见，避免出现模糊或不清晰的情况。
其次，要注意游标卡尺的使用环境，避免受到外界因素的影响，如温度、湿度等。
另外，在测量过程中要尽量避免出现晃动和偏差，以确保测量结果的准确性。
第五步：正确保养游标卡尺在使用完游标卡尺之后，需要对其进行正确的保养，以延长其使用寿命。
首先，要将游标卡尺放置在干燥通风的环境中，避免受潮或受到腐蚀。
其次，要定期对游标卡尺进行清洁和润滑，以确保其运动部件的灵活性和精度。

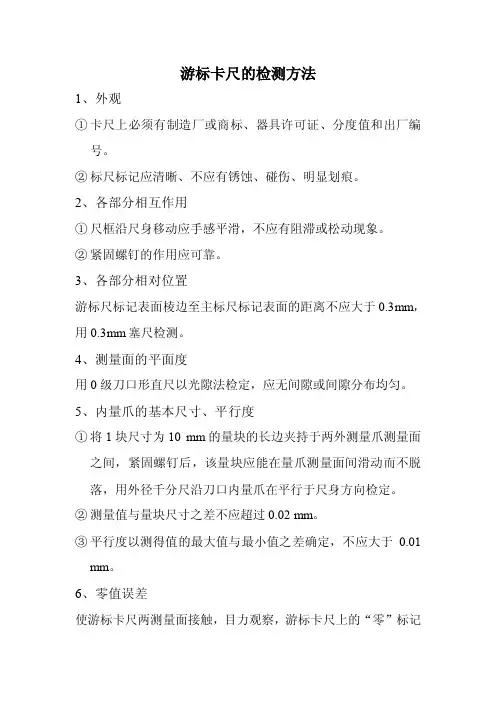

游标卡尺的检测方法
1、外观
①卡尺上必须有制造厂或商标、器具许可证、分度值和出厂编
号。
②标尺标记应清晰、不应有锈蚀、碰伤、明显划痕。
2、各部分相互作用
①尺框沿尺身移动应手感平滑，不应有阻滞或松动现象。
②紧固螺钉的作用应可靠。
3、各部分相对位置
游标尺标记表面棱边至主标尺标记表面的距离不应大于0.3mm，用0.3mm塞尺检测。
4、测量面的平面度
用0级刀口形直尺以光隙法检定，应无间隙或间隙分布均匀。
5、内量爪的基本尺寸、平行度
①将1块尺寸为10 mm的量块的长边夹持于两外测量爪测量面
之间，紧固螺钉后，该量块应能在量爪测量面间滑动而不脱落，用外径千分尺沿刀口内量爪在平行于尺身方向检定。
②测量值与量块尺寸之差不应超过0.02 mm。
③平行度以测得值的最大值与最小值之差确定，不应大于0.01
mm。
6、零值误差
使游标卡尺两测量面接触，目力观察，游标卡尺上的“零”标记
和“尾”标记与主标尺相应标记的重合度。
“零”值误差不能超过±0.005 mm。
7、示值误差
①测量均匀分布的3个点（如41.2、81.5、121.8）。
②每一受检点应在量爪的里端和外端两位置检定。
③测得值与量块标准尺寸偏差不超过±0.02 mm。
8、深度测量杆的检测
用两块尺寸为20 mm的量块置于平板上，使尺身测量面与量块接触，伸出测量杆测量面与平板接触，然后在尺身上读数，该点示值误差不应超过0.02 mm。
游标卡尺的使用
1、游标卡尺的结构
2、游标卡尺的使用方法与注意事项
①、握尺方法：
用手握住主尺，四个手指抓紧，大姆指按在游标尺的右下侧半圆轮上，并用大姆指轻轻移动游标使活动测脚能卡紧被测物体上，略旋紧固定螺钉，再进行读数。
②、注意事项：
a、用测脚卡紧物体时，用力不能太大，否则会使测量不准确，并容易损坏卡尺。
卡尺测量不宜在工件上随意滑动，防止测脚面磨损。
b、卡尺使用完毕，要擦干净后，将两尺零线对齐，检查零点误差有否变化，再小心放入卡尺专用盒内，存放在干燥的地方。
3、游标卡尺的读数方法
尺身与游标每格之差为：
1 - 49/50 = 0.02（mm）
此差值即为0.02mm游标卡尺的测量精度。
②．读数方法
用游标卡尺测量工件时，读数方法分三个步骤：
（1）读出游标上零线左面尺身上的毫米整数；（如图为3mm）（2）读出游标上哪一条刻线与尺身刻线对齐（第一条零线不算，第二条起每格算0.02mm）; （如图是6大格后面的第3小格与尺身刻线对齐，根据0.02mm游标卡尺的刻线方式1大格为0.1mm，1小格为0.02mm，则此时与尺身对齐的示数为0.66mm）
（3）把尺身和游标上的尺寸加起来即为测得尺寸。
（如图即为3mm+0.66mm=3.66mm）。
游标卡尺测量方法应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺、游标量角尺(如万能量角尺)和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。
一游标卡尺的结构型式游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。
1 游标卡尺有三种结构型式(1)测量范围为0～125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图2—1。
图2-1 游标卡尺的结构型式之一1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。
(2)测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2―2。
图2-2 游标卡尺的结构型式之二1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；6一主尺；7一微动螺母；8一游标；9—下量爪(3)测量范围为0～200mm和0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。
而测量范围大于300mm的游标卡尺，只制成这种仅带有下量爪的型式。
图2-3 游标卡尺的结构型式之三2 游标卡尺主要由下列几部分组成(1)具有固定量爪的尺身，如图2-2中的1。
尺身上有类似钢尺一样的主尺刻度，如图2―2中的6。
主尺上的刻线间距为1mm。
主尺的长度决定于游标卡尺的测量范围。
(2)具有活动量爪的尺框，如图2-2中的3。
尺框上有游标，如图2―2中的8，游标卡尺的游标读数值可制成为0.1；0.05和0.02mm的三种。
游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。
(3)在0～125mm的游标卡尺上，还带有测量深度的深度尺，如图2―1中的5。
深度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。
游标卡尺测量方法应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺、游标量角尺(如万能量角尺)和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。
一游标卡尺的结构型式游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。
1 游标卡尺有三种结构型式(1)测量范围为0～125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图2—1。
图2-1 游标卡尺的结构型式之一1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。
(2)测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2―2。
图2-2 游标卡尺的结构型式之二1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；6一主尺；7一微动螺母；8一游标；9—下量爪(3)测量范围为0～200mm和0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。
而测量范围大于300mm的游标卡尺，只制成这种仅带有下量爪的型式。
图2-3 游标卡尺的结构型式之三2 游标卡尺主要由下列几部分组成(1)具有固定量爪的尺身，如图2-2中的1。
尺身上有类似钢尺一样的主尺刻度，如图2―2中的6。
主尺上的刻线间距为1mm。
主尺的长度决定于游标卡尺的测量范围。
(2)具有活动量爪的尺框，如图2-2中的3。
尺框上有游标，如图2―2中的8，游标卡尺的游标读数值可制成为0.1；0.05和0.02mm的三种。
游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。
(3)在0～125mm的游标卡尺上，还带有测量深度的深度尺，如图2―1中的5。
深度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。
测量深度时，应把尺身尾部的端面靠紧在零件的测量基准平面上。
(4)测量范围等于和大于200mm的游标卡尺，带有随尺框作微动调整的微动装置，如图2―2中的5。
使用时，先用固定螺钉4把微动装置5固定在尺身上，再转动微动螺母7，活动量爪就能随同尺框3作微量的前进或后退。
微动装置的作用，是使游标卡尺在测量时用力均匀，便于调整测量压力，减少测量误差。
目前我国生产的游标卡尺的测量范围及其游标读数值见表2-1。
测量范围游标读数值测量范围游标读数值0～25 0.02；0.05；0.10 300～800 0.05；0.100～200 0.02；0.05；0.10 400～1000 0.05；0.100～300 0.02；0.05；0.10 600～1500 0.05；0.100～500 0.05；0.10 800～2000 0.10二游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。
当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。
当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。
此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。
1游标读数值为0.1mm的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm，而游标上的其他刻线都不会与主尺上任何一条刻线对准。
游标每格间距=9mm÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm小的数值。
当游标向右移动0.1mm时，则游标零线后的第1根刻线与主尺刻线对准。
当游标向右移动0.2mm时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。
若游标向右移动0.5mm，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。
由此可知，游标向右移动不足1mm的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。
例如，图2―4(b)的尺寸即为：5×0.1=0.5(mm)。
图2-4 游标读数原理另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。
这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。
在游标卡尺上读数时，首先要看游标零线的左边，读出主尺上尺寸的整数是多少毫米，其次是找出游标上第几根刻线与主尺刻线对准，该游标刻线的次序数乘其游标读数值，读出尺寸的小数，整数和小数相加的总值，就是被测零件尺寸的数值。
在图2-5(b)中，游标零线在2与3mm之间，其左边的主尺刻线是2mm，所以被测尺寸的整数部分是2mm，再观察游标刻线，这时游标上的第3根刻线与主尺刻线对准。
所以，被测尺寸的小数部分为3×0.1=0.3(mm)，被测尺寸即为2+0.3=2.3(mm)。
2 游标读数值为0.05mm的游标卡尺图2-5 (c)所示，主尺每小格1mm，当两爪合并时，游标上的20格刚好等于主尺的39mm，则游标每格间距=39mm÷20=1.95mm主尺2格间距与游标1格间距相差=2-1.95=0.05(mm)0.05mm即为此种游标卡尺的最小读数值。
同理，也有用游标上的20格刚好等于主尺上的19mm，其读数原理不变。
在图2―5(d)中，游标零线在32mm与33mm之间，游标上的第11格刻线与主尺刻线对准。
所以，被测尺寸的整数部分为32mm，小数部分为11×0.05=0.55(mm)，被测尺寸为32+0.55=32.55(mm)。
图2-5 游标零位和读数举例3 游标读数值为0.02mm的游标卡尺图2―5(e) 所示，主尺每小格1mm，当两爪合并时，游标上的50格刚好等于主尺上的49mm，则游标每格间距=49mm ÷50=0.98mm主尺每格间距与游标每格间距相差=1-0.98=0.02(mm) 0.02mm 即为此种游标卡尺的最小读数值。
在图2―5(f)中，游标零线在123mm 与124mm 之间，游标上的11格刻线与主尺刻线对准。
所以，被测尺寸的整数部分为123mm ，小数部分为11×0.02=0.22(mm)，被测尺寸为123十0.22=123.22(mm)。
我们希望直接从游标尺上读出尺寸的小数部分，而不要通过上述的换算，为此，把游标的刻线次序数乘其读数值所得的数值，标记在游标上，见图2-5，这样使读数就方便了。
三 游标卡尺的测量精度测量或检验零件尺寸时，要按照零件尺寸的精度要求，选用相适应的量具。
游标卡尺是一种中等精度的量具，它只适用于中等精度尺寸的测量和检验。
用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸，都是不合理的。
前者容易损坏量具，后者测量精度达不到要求，因为量具都有一定的示值误差，游标卡尺的示值误差见表2-2。
表2-2 游标卡尺的示值误差 mm 游标读数值 示值总误差 0.02 ±0.02 0.05 ±0.05 0.10±0.10游标卡尺的示值误差，就是游标卡尺本身的制造精度，不论你使用得怎样正确，卡尺本身就可能产生这些误差。
例如，用游标读数值为0.02mm 的0～125mm 的游标卡尺(示值误差为±0.02mm)，测量 50mm 的轴时，若游标卡尺上的读数为50.00mm ，实际直径可能是50.02mm ，也可能是 49.98mm 。
这不是游标尺的使用方法上有什么问题，而是它本身制造精度所允许产生的误差。
因此，若该轴的直径尺寸是IT5级精度的基准轴 ( )，则轴的制造公差为0.025mm ，而游标卡尺本身就有着±0.02mm 的示值误差，选用这样的量具去测量，显然是无法保证轴径的精度要求的。
如果受条件限制(如受测量位置限制)，其他精密量具用不上，必须用游标卡尺测量较精密的零件尺寸时，又该怎么办呢?此时，可以用游标卡尺先测量与被测尺寸相当的块规，消除游标卡尺的示值误差(称为用块规校对游标卡尺)。
例如，要测量上述 50mm 的轴时，先测量50mm 的块规，看游标卡尺上的读数是不是正好50mm 。
如果不是正好50mm ，则比50mm 大的或小的数值，就是游标卡尺的实际示值误差，测量零件时，应把此误差作为修正值考虑进去。
例如，测量50mm 块规时，游标卡尺上的读数为49.98mm ，即游标卡尺的读数比实际尺寸小0.02mm ，则测量轴时，应在游标卡尺的读数上加上0.02mm ，才是轴的实际直径尺寸，若测量50mm 块规时的读数是50.01mm ，则在测量轴时，应在读数上减去0.01mm ，才是轴的实际直径尺寸。
另外，游标卡尺测量时的松紧程度(即测量压力的大小)和读数误差(即看准是那一根刻线对准)，对测量精度影响亦很大。
所以，当必须用游标卡尺测量精度要求较高的尺寸时，最好采用和测量相等尺寸的块规相比较的办法。
四 游标卡尺的使用方法量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。
所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。
使用游标卡尺测量零件尺寸时，必须注意下列几点：1 测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。
这个过程称为φφφφφ校对游标卡尺的零位。
2 移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。
用固定螺钉固定尺框时，卡尺的读数不应有所改变。
在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。
3 当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。
测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。
否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大；先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。
如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。
