电子信息工程专业导论序论信息科学技术是当今社会起主导作用的科学技术，信息科学技术的兴起和发展在我国只有近10年，现在正以史无前例的高速向纵深发展，迎来了我国科学技术灿烂的春天。
信息科学技术已形成众多学科与技术专业方向。
为适应信息科学技术发展对人才的需要，教育部1998年后为此设置了10多个本科专业。
如信息工程、通信工程、电子信息工程、自动化、电气工程及其自动化、电子科学与技术、测控技术与仪器、计算机科学与技术、生物医学工程、软件工程、电子信息科学与技术、光信息科学与技术等，而且还在不断形成新的学科和专业。
可见信息科学技术含盖面之宽、人才市场之大、发展速度之快，都是前所未有的。
第一讲信息科学技术与信息时代20世纪是人类科学技术发展史上最为辉煌的世纪。
近100多年来，人类科学技术经历了三次大革命：①18世纪60年代，由于牛顿力学的创立，蒸汽机的出现，推动了人类社会由农业时代向工业时代的转变；②19世纪20年代，由于法拉第、麦克斯韦尔创立了电磁理论，推动了由蒸汽机技术向电力技术的发展，人类社会进入发达的工业时代；③20世纪60年代后，由于电子技术的全面发展，加速了以计算机和通信技术为核心的信息技术的发展和应用，这对各国的政治、经济、军事、科学研究、文化教育乃至日常生活等各个方面都产生巨大影响，人类社会由工业时代进入信息时代，21世纪是人类社会全面进入信息时代的新世纪通俗的说：信息时代是指信息科学技术在众多科学技术群体中占主导的时代，或者说：人类的一切活动都离不开信息科学技术的时代。
信息时代如同人类已经经历过的“农业时代”，“工业时代”一样。
是人类社会发展和进步的必然；人们预料信息时代之后的下一个时代将是以生命科学为主导的地代。
*农业时代——以资源经济为主*工业时代——以资本经济为主*信息时代——以知识经济为主1.1 信息与信息科学信息时代，是以信息技术为主导技术，以信息经济为主导经济，以信息产业为主导产业，以信息文化为主导文化的时代。
电子测量技术和仪器的重要性及发展趋势张泽谦摘㊀要:电子测量技术和仪器以测量原理为基础ꎬ与先进的材料加工技术相结合ꎬ能准确测量各种类型的参数ꎬ直接反映了国家的技术水平和发展潜力ꎮ在网络信息时代ꎬ电子测量技术和仪器的发展ꎬ不仅推动了计量方法的变革ꎬ而且促进了现代制造业和社会经济的先进发展ꎮ因此ꎬ文章分析了电子测量技术和仪器的应用优势和重要性ꎬ并结合数字技术和传感器技术进一步探讨了未来的发展趋势ꎮ关键词:电子测量技术ꎻ仪器ꎻ重要性ꎻ发展趋势一㊁电子测量基本特征概述在电子测量技术发展的初期ꎬ不同类型的信号参数㊁传输特性和抗干扰能力是主要的测量对象ꎮ在长期的发展过程中ꎬ相关技术趋于完善ꎬ电子测量对象也更加丰富ꎬ可用于传感设备ꎬ实现机械强度㊁光热等诸多物理量转化为电信号ꎬ达到定量分析的目的ꎮ电子测量技术的发展与新材料㊁新工艺密切相关ꎬ它革新了仪器的结构ꎬ扩大了新型电子测量仪器的应用范围ꎮ在现代测量技术与现代电子测量仪器有效结合的基础上ꎬ为电子测量技术的发展提供了必要的保障ꎬ特别是在测量参数类型㊁测量精度和测量范围等方面ꎮ与传统的测量方法相比ꎬ电子测量技术和仪器的优势主要体现在以下几个方面:首先ꎬ扩大了测量参数的范围ꎮ现代电子测量仪器的量程明显扩大ꎬ量程的量级也在逐渐增大ꎮ在测量电阻方面ꎬ电子测量仪器的测量范围为７个数量级ꎬ比普通欧姆表有更多的优势ꎮ其次ꎬ提高了测量精度ꎬ加快了测量速度ꎮ现代电力测量仪器用于测量时ꎬ也是电磁波扫描和电子运动的过程ꎮ与其他信号相比ꎬ电磁线信号的传播速度明显提高ꎬ尤其是在测量时间时ꎮ由于受电子显微粒子的影响ꎬ其测量精度高于其他测量方法ꎮ再次ꎬ测量方法多样化ꎮ在具体参数的测量中ꎬ远程测量和在线测量更加方便ꎮ通过使用新型电子测量仪器ꎬ在其内部安装不同类型的传感装置ꎬ并能采集和测量特殊的信号和位置ꎮ最后ꎬ测量结果的数据分析更加方便ꎮ测量结果大多为数字信息ꎬ可直接输入计算机进行分析处理ꎮ二㊁电子测量技术和仪器的重要性从本质上讲ꎬ测量是基于一定的定量规律ꎬ以数据的形式来描述真实事物或现象的行为ꎮ因此ꎬ测量数据的准确性和可靠性直接决定了对真实事物或现象描述的质量ꎬ即测量行为的有效值ꎮ基于此ꎬ电子测量技术和仪器的出现和发展直接推动了测量方法和测量观念的变化ꎮ从提高计量数据的准确性和利用价值的角度出发ꎬ促进了现代社会建筑㊁商品生产㊁环境监测㊁生态保护㊁科学研究等行业的进步ꎬ为社会经济的全面繁荣发展做出了伟大的贡献ꎮ电子测量技术和仪器是由现代测量原理产生的ꎮ在开发过程中ꎬ信息技术㊁传感技术㊁通信技术㊁转换技术㊁定位技术等诸多先进技术都融入了开发过程中ꎮ结合耐高温㊁抗干扰㊁纳米材料等多种材料工艺ꎬ形成了连续强化的性能趋势ꎮ同时ꎬ在长期的发展过程中ꎬ电子测量技术和仪器也因不同的应用行业和测量环境而呈现出专业化㊁多样化的特点ꎮ它们不仅为各行业提供了工作便利ꎬ而且促进了各行业的技术改造和结构优化ꎬ从而促进了现代社会文化水平㊁科技水平等方面的积极发展ꎮ例如ꎬ将无线通信测试仪㊁射频传导测试仪等测量仪器应用于无线通信领域ꎬ可以通过测量信号传输的速度和质量来确定影响无线通信活动的主要因素ꎬ从而促进无线通信的优化㊁改进和发展无线通信技术和设备的迭代更新ꎮ三㊁电子测量技术和仪器的发展趋势(一)电子测量技术发展趋势接口技术作为测量系统的关键环节ꎬ可以提高电子测量技术的水平ꎬ保证电子测量技术的标准化和组合化ꎮ此外ꎬ该总线能保证整个系统软硬件的有效兼容和交换ꎬ进一步提高电子测量系统的效率ꎬ提高测量速度ꎬ减小仪器设备的体积和重量ꎮ此外ꎬ总线接口技术还可以与计算机有机结合ꎬ大大提高了电子测量技术水平ꎮ与其他技术相比ꎬ总线接口技术系统设计相对简单ꎬ可靠性高ꎬ具有广泛的应用前景ꎮ(二)虚拟测试技术虚拟测试技术可以实现测量数据结果的进一步优化和具体参数的改进ꎮ在实际测量中ꎬ虚拟测试技术具有普遍应用的特点ꎬ其在电子测量中的应用可以提高工程实用化水平ꎬ近年来ꎬ计算机技术和测量技术的水平得到了一定程度的提高ꎬ这为虚拟测试提供了一定的依据和条件ꎬ使虚拟测试技术在电子测量系统中得到有效应用ꎮ因此ꎬ虚拟测试技术可以充分应用于电子测量中ꎬ解决测量过程中遇到的问题ꎬ指导测量工作的有效开展ꎬ进一步提高测量效率和测量数据的进度ꎮ四㊁结束语综上所述ꎬ在未来的发展过程中ꎬ它可以提高各个领域的测量精度ꎬ如电子测量技术的精度㊁数字测量技术与现代测量技术的结合㊁社会经济建设的发展等ꎬ电子测量技术和仪器仪表也应与数字技术紧密结合ꎬ不断改进和完善测量技术ꎬ使电子测量具有更大的扩展性和灵活性ꎮ参考文献:[１]陈德军ꎬ陈耀园ꎬ于劲松.基于ＬＸＩ总线的多功能便携式通用测试仪器的设计与实现[Ｊ].电子测量技术ꎬ２０１８(１０). [２]汪晓东.浅谈 智能制造 背景下中国测试测量仪器行业的发展策略与路径[Ｊ].国外电子测量技术ꎬ２０１７(１). [３]黄进文.虚拟仪器多逻辑函数处理算法及系统实现研究[Ｊ].国外电子测量技术ꎬ２０１７ꎬ３６(９):７７－８１. [４]隋修武ꎬ李瑶ꎬ胡秀兵.激光粒度分析仪的关键技术及研究进展[Ｊ].电子测量与仪器学报ꎬ２０１６ꎬ３０(１０):１４４９－１４５９.作者简介:张泽谦ꎬ男ꎬ山东省青岛市ꎬ研究方向:电子仪器与测量ꎮ４８１。
测控技术与仪器专业评估排名测控技术与仪器专业是电子信息科学与技术的重要分支之一，致力于研究用于测量、控制和自动化过程的技术和仪器设备的研发与应用。
该专业在工业控制、自动化设备和仪器的设计与制造、信息处理与传输、能源和环境监测等领域具有广泛的应用。
针对测控技术与仪器专业的评估排名，以下是一些相关参考内容：1. 教学质量：评估一个专业的教学质量是很重要的指标之一。
该专业的教学质量可以从教学团队的师资力量、课程设置与更新、教学资源的丰富性以及学生实践能力的培养等方面来评估。
一流的测控技术与仪器专业应该拥有高水平的教授和研究员团队，拥有与时俱进的课程设置，并且提供充足的实验室和实践机会。
2. 科学研究水平：科学研究是测控技术与仪器专业的重要组成部分。
专业的评估可以从学校或研究机构的科研成果、科研项目的数量和质量、科研设备的更新与维护等方面来评估。
一流的测控技术与仪器专业应该积极参与国内外重要科研项目，并且在国际一流期刊上发表高水平的科研论文。
3. 学生就业情况：学生就业情况是测控技术与仪器专业评估的重要指标之一。
该专业的评估可以从毕业生就业率、就业岗位质量和薪资水平等方面来评估。
一流的测控技术与仪器专业应该能够培养出具有扎实的理论基础和实践能力的毕业生，他们在就业市场上有很高的竞争力，能够获得高薪的就业机会。
4. 实验室设备和软件平台：测控技术与仪器专业需要依靠实验室设备和软件平台进行实践教学和科研工作。
评估该专业的实验室设备和软件平台可以从设备的种类和更新程度、软件的功能和稳定性、实验室的安全保障措施等方面来评估。
一流的测控技术与仪器专业应该拥有最新的设备和软件，能够满足学生和教师的实验和研究需求。
5. 学术交流与国际化程度：测控技术与仪器专业作为一个国际化的研究领域，应该重视学术交流和国际化程度。
评估该专业可以从参与国际学术会议和学术交流活动、引进外籍教授和研究员、建立国际合作项目等方面来评估。
一流的测控技术与仪器专业应该能够培养学生具备国际视野和跨文化沟通能力，能够在国际化的学术环境中脱颖而出。
⼀专业详解 080401 测控技术与仪器 培养⽬标：本专业培养机电结合，掌握机械⼯业⾃动化、电⼒电⼦和计算机应⽤等技术，从事机械装备运⾏管理，机电新产品设计、开发，计算机辅助设计、计算机辅助管理，以及机器⼈控制等⽅⾯⼯作的⾼级⼯程技术⼈才。
培养要求：本专业主要学习⼒学、机械学、微电⼦技术、电⼒电⼦技术、信号处理技术、计算机应⽤技术、信息处理技术和现代设计⽅法的基本知识，受到现代⼯程师的基本训练，具有机电产品的设计、开发、制造、运⾏、试验与⽣产组织管理的基本能⼒。
毕业⽣应获得以下⼏⽅⾯的知识与能⼒： 1、具有⽐较扎实的数学、物理、电⼯学、电⼦技术、信息处理、⾃动控制等基础理论知识， 2、具有较好的⼈⽂社会科学和管理科学基础； 3、系统掌握本专业相关的⾼新技术，主要包括：机械学、电⼯学、电⼦技术、测量学、检测技术、传感器技术、信号处理、⾃动控制、计算机技术等基础知识； 4、掌握光、机、电、计算机相结合的当代测控技术和实验研究能⼒，具有本专业测控技术、仪器与系统的设计开发能⼒； 5、具有较强的外语读写能⼒，能熟练的阅读本专业外⽂资料； 6、掌握中外⽂资料检索和应⽤现代信息技术获取相关信息的基本⽅法，了解本专业前沿的发展趋势；具有较强的、创新意识和良好的社会适应能⼒。
主要课程：⼯程⼒学、机械设计、电⼯与电⼦技术、机电传动控制、微机原理及接⼝技术、测试技术、⾃动控制原理、软件⼯程、机械制造⼯程、数控技术、cad／cam等。
修业年限：四年 授予学位：⼯学学⼠ 080402S 电⼦信息技术及仪器 培养⽬标：本专业是⼀门以电⼦测控技术、智能仪器技术和⾃动测试技术为技术基础，以计算机及电⼦信息技术为⼯具的⾼新技术学科。
本专业旨在培养具有较强计算机应⽤能⼒，具备从事计算机⾃动测试系统，智能化仪器硬件和软件的开发、设计、维护及使⽤的⾼级⼯程技术⼈才。
培养要求：本专业学⽣主要学习电⼦信息理论、计算机应⽤理论、⾃动测试与控制的基础理论、测试系统组成原理和设计⽅法，接受现代测控技术和仪器应⽤及基础训练，具备从事本专业测控系统的设计、开发和⼯程应⽤的基本能⼒。

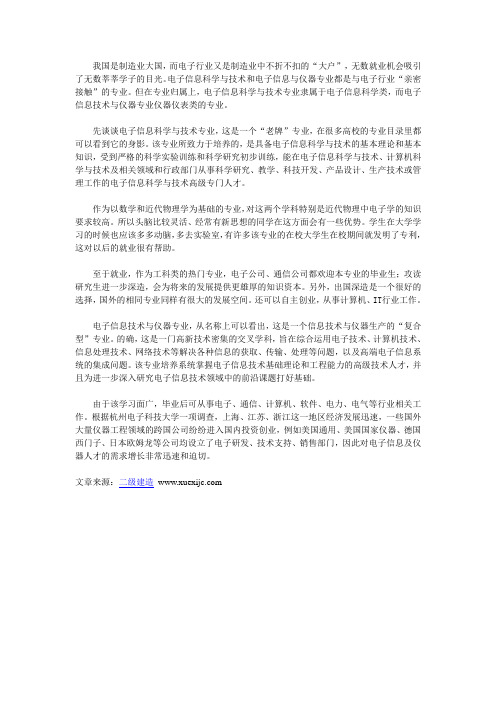

我国是制造业大国，而电子行业又是制造业中不折不扣的“大户”，无数就业机会吸引了无数莘莘学子的目光。
电子信息科学与技术和电子信息与仪器专业都是与电子行业“亲密接触”的专业。
但在专业归属上，电子信息科学与技术专业隶属于电子信息科学类，而电子信息技术与仪器专业仪器仪表类的专业。
先谈谈电子信息科学与技术专业，这是一个“老牌”专业，在很多高校的专业目录里都可以看到它的身影。
该专业所致力于培养的，是具备电子信息科学与技术的基本理论和基本知识，受到严格的科学实验训练和科学研究初步训练，能在电子信息科学与技术、计算机科学与技术及相关领域和行政部门从事科学研究、教学、科技开发、产品设计、生产技术或管理工作的电子信息科学与技术高级专门人才。
作为以数学和近代物理学为基础的专业，对这两个学科特别是近代物理中电子学的知识要求较高。
所以头脑比较灵活、经常有新思想的同学在这方面会有一些优势。
学生在大学学习的时候也应该多多动脑，多去实验室，有许多该专业的在校大学生在校期间就发明了专利，这对以后的就业很有帮助。
至于就业，作为工科类的热门专业，电子公司、通信公司都欢迎本专业的毕业生；攻读研究生进一步深造，会为将来的发展提供更雄厚的知识资本。
另外，出国深造是一个很好的选择，国外的相同专业同样有很大的发展空间。
还可以自主创业，从事计算机、IT行业工作。
电子信息技术与仪器专业，从名称上可以看出，这是一个信息技术与仪器生产的“复合型”专业。
的确，这是一门高新技术密集的交叉学科，旨在综合运用电子技术、计算机技术、信息处理技术、网络技术等解决各种信息的获取、传输、处理等问题，以及高端电子信息系统的集成问题。
该专业培养系统掌握电子信息技术基础理论和工程能力的高级技术人才，并且为进一步深入研究电子信息技术领域中的前沿课题打好基础。
由于该学习面广，毕业后可从事电子、通信、计算机、软件、电力、电气等行业相关工作。
根据杭州电子科技大学一项调查，上海、江苏、浙江这一地区经济发展迅速，一些国外大量仪器工程领域的跨国公司纷纷进入国内投资创业，例如美国通用、美国国家仪器、德国西门子、日本欧姆龙等公司均设立了电子研发、技术支持、销售部门，因此对电子信息及仪器人才的需求增长非常迅速和迫切。
大学专业介绍之仪器仪表类（测控技术与仪器、电子信息技术及仪器）1．测控技术与仪器测控技术与仪器是信息科学的源头，是研究信息获取，信息处理，信息传输与信息应用的学科，是建立在现代检测技术、电子技术、控制工程、光学工程和机械工程等学科基础上的一门高新技术。
本专业培养自动测试技术、计算机仪器系统设计、自动控制、质量检验与品质管理等方面的高级复合型工程技术人才。
业务培养要求：本专业学生主要学习精密仪器的光学、机械与电子学基础理论，测量与控制理论和有关测控仪器的设计方法，受到现代测控技术和仪器应用的训练，具有本专1.具有较扎实的自然科学基础，较好的人文、艺术和社会科学基础及正确运用本国语2.较系统地掌握本专业领域宽广的技术理论基础知识，主要包括机械学、电子学、光3.掌握光、机、电、计算机相结合的当代测控技术和实验研究能力，具有本专业测控4.5.具有较强的自学能力、创新意识和较高的综合素质。
主干课程：电路分析与模拟电子技术，数字电子技术，精密仪器电路，精密机械制造工程，精密机械与仪器设计，工程光学，信号分析与处理，控制工程，计算机辅助设计，单片机原理与应用，微型计算机与接口技术，程序设计基础与VC++应用，数据库原理与应用，精密测控与系统，传感器原理及应用，DSP原理与应用，测控网络技术，电子测量技术与仪器，无损检测技术，光电检测技术，设备工况监测与故障诊断技术，自动检测技术与仪器，虚拟仪器设计等。
毕业去向：学生毕业后就职于大型国企、三资企业、政府机关、事业等各类单位。
例如电子研究所、电子电器有限公司、自动化研究所、鉴定中心、仪器仪表公司、工程物理研究所、航天部门及卫星测控中心等从事电子产品研制与开发，自动化测试与控制，计算机应用，光机电算控一体化等方面的技术、经营与管理工作。
2．电子信息技术及仪器本专业培养具备传感器信息检测、转换与处理、自动化仪表、测量与控制、网络集成及智能装置等方面的基本理论和相关专业知识，并具备较强创新和解决工程实际问题能力的高级工程技术人才。
电子测量与仪器电子测量与仪器是电子与电气工程领域中的重要分支，它涵盖了测量技术、仪器设备以及相关的理论与应用。
在现代社会中，电子测量与仪器在工业、科研、医疗、通信等领域发挥着不可或缺的作用。
本文将对电子测量与仪器的基本概念、发展历程以及应用进行探讨。
一、电子测量的基本概念电子测量是指通过使用电子技术手段，对电信号、物理量或其他相关信息进行测量、分析和处理的过程。
它主要涉及到电流、电压、功率、频率、温度、压力等各种物理量的测量。
电子测量的基本原理是将待测物理量转换为电信号，然后通过电子仪器进行信号的放大、滤波、调制等处理，最终得到准确的测量结果。
二、电子测量与仪器的发展历程电子测量与仪器的发展可以追溯到19世纪末的电气工程初期。
当时，电流表、电压表等基本仪器的出现为电子测量奠定了基础。
20世纪初，随着电子技术的快速发展，电子测量与仪器逐渐成为一个独立的学科。
在20世纪中叶，随着半导体技术的突破，电子仪器的性能得到了极大的提升。
现代电子测量与仪器已经实现了数字化、自动化和智能化的发展，为各个领域提供了更加高效、精确的测量手段。
三、电子测量与仪器的应用领域1. 工业自动化电子测量与仪器在工业自动化中起着至关重要的作用。
它可以实现对生产过程中各种物理量的测量与控制，从而提高生产效率和产品质量。
例如，通过使用温度传感器和控制器，可以实现对工业炉温度的精确控制，提高炉内产品的质量和生产效率。
2. 科学研究科学研究中需要进行各种物理量的测量与实验。
电子测量与仪器为科学家们提供了准确、可靠的实验手段。
例如，在物理实验中，可以使用示波器、频谱仪等仪器对电信号进行测量和分析，从而研究电子的行为规律。
3. 医疗诊断与治疗在医疗领域，电子测量与仪器被广泛应用于诊断和治疗过程中。
例如，心电图仪可以通过测量心脏电信号来判断心脏的健康状况；医用超声仪器可以通过测量超声波的回波来获得人体内部器官的影像，用于诊断和治疗。
4. 通信与信息技术电子测量与仪器在通信与信息技术领域扮演着重要的角色。
Part 1：基本概念；
（1）敏感元件（Sensor）：敏感元件指传感器中能直接感受被测量的部分，它能直接感受被测非电量，并按一定规律转换成与被测量有确定关系的其它量。
（2）DSP：即数字信号处理器，是专门为快速实现各种数字信号处理算法而设计的、具有特殊结构的微处理器。
对信号进行高速数字处理的超大规模集成电路。
具有比通用微处理器高得多的处理速度，用于信号的滤波、相关、均衡、变换、调制解调和编码解码等实时处理。
（3）负反馈控制：负反馈控制是指实施的结果反抗和削弱了被控系统现时的运行状态的控制。
（4）嵌入式系统：完全嵌入受控器件部或对象体系中，为特定应用而设计的专用计算机系统，可以实现控制、监视或辅助设备、机械和车间运行。
（5）采样保持（S/H）：采样保持电路是用在模拟/数字（A/D）转换系统中的一种电路，作用是采集模拟输入电压在某一时刻的瞬时值，并在模数转换器进行转换期间保持输出电压不变，以供模数转换。
（6）FPGA：即现场可编程门阵列（FPGA, Field Programmable Gate Array），是一个含有可编辑元件的半导体设备，可供使用者程式化的逻辑门元件。
Part2：设计；
题目1：设计一个远程机器设备在线振动监测的仪器系统。
具体要求：
1、设计仪器系统的主要功能；
2、画出整个系统的原理方案框图；
3、说明框图中每个部分的原理；
4、选择传感器；
5、设计系统的通信方式。
主要功能特性
任何机械设备在工作时都会产生振动。
机械设备在正常运转时，振动总是处于某个典型围之。
当机械由于摩擦、基础下沉、部件变形等原因使机械运行出现故障时，振动将随之加大。
可以说振动信号是设备状态信息的载体，蕴含了丰富的设备异常或故障的信息，能够反映设备运行状态的优劣，为故障诊断提供重要信息。
因此，我设计出的远程监测仪器系统，具有振动监测、数据采集与传输、信号处理，通过计算机显示实时的振动情况，以及智能反馈调整等功能。
这样，这套仪器系统就能在机器设备出现故障时及时发现，避免造成较大的经济损失或人员危险，另外，题目中已经指出的远程监测的考虑，也能够大幅降低监测的危险性。
各步原理与各仪器功能
传感器部分：先提一下电测方法，这是将工程振动的参量转换成电信号，经电子线路放大后显示和记录的测量方法。
电测法的要点在于先将机械振动量转换为电量（电动势、电荷、及其它电量），然后再对电量进行测量，从而得到所要测量的机械量。
这是目前应用得最广泛的测量方法。
它包含拾振、测量放大线路和显示记录三个环节。
传感器部分主要采用电测方法中第一步——拾振做法（拾振，能够把被测的机械振动量转换为机械的、光学的或电的信号）。
由于需要监测振动的仪器多是旋转机械，所以其中比较重要的一个部分是转轴的振动监测，这里我考虑的是采用常用的电涡流位移传感器，其输出的电压直流部分反映了转子相对于轴瓦的静态间隙，交流部分反映了转子的振动。
对于机械的其他部位的振动的振幅，可用位移、速度或及加速度表示。
通常，对于频率比较低的振动是取位移或速度，中等频率的振动取速度，高频则以加速度为测定的参数。
对传感器来说，速度型的频率为5Hz~2kHz，加速度计为5HZ~20kHz，涡流型传感器为0~10kHz。
为了精确地测出相关数据，我采用了不同位置、多个传感器的方式来实现原始数据的精密采集。
因此，要么是加上一个多路转换开关，以实现多个传感器同时监测，要么后面采用一个多通道模数转化器。
信号调理部分，主要采用了信号放大器和模拟滤波器。
总体来说由隔直、低通滤波、电压跟随、增益调整构成，最终将位移传感器传来的
振动信号转换为合适的电压信号送入后面的A/D转换器。
信号调理简单的说就是将待测信号通过放大、滤波等操作转换成采集设备能够识别的标准信号（注：A/D芯片只能接收一定围的模拟信号，而传感器把非电物理量变换成电信号后，并不一定在这一围。
传感器输出的信号有时还必须经放大、滤波、线性化补偿、隔离、保护等措施后，才能送A/D转换器），利用部的电路(如滤波器、转换器、放大器等…)来改变输入的讯号类型并输出之。
例如工业信号有些是高压，过流，浪涌等，不能被系统正确识别，必须调整理清之。
调理信号之后，下面进行模数转换部分的设计。
采用的主要部件是包含采样保持电路的模数转换系统，具体来说，可以采用前面提到的多路开关加传统单通道模数转换器，也可直接采用8通道的12位模数转换器MAX1308，对8路振动信号进行同步采样，从而略去多路开关。
DSP处理部分。
设计中的CPU模块主要对数字信号进行FFT变换，并传送至上位机，从而减轻上位机实时数据处理的负荷。
基于性能以及与后面传输匹配的考虑，我这里选用的是核为CIP-51的嵌入式微处理器C8051F060。
CIP-51具有标准8052的所有外设部件，同时嵌了符合CAN 2.0A(基本CAN)和CAN 2.0B(全功能CAN)的CAN总线控制器，包含一个消息处理状态机以及控制寄存器等。
C8051F60的CAN控制器可达1Mb/s的速率。
CAN有32个消息对象，每个消息对象有自己的标识掩码，用于对接收到的消息进行过滤。
输入数据、消息对象和标识掩码存储在CAN消息RAM中。
与数据发送和接收过滤有关的所有协议均由CAN控制器完成，不需MCU干预，使得用于CAN通信的CPU带宽最小。
通过C8051F060特
殊功能寄存器可以配置CAN控制器以及接收和发送数据。
关于负责完成FFT转换程序的软件部分，现行已经有公认比较好的版本，这里就不再另行设计了。
下面到了从远程机器端到客户端的通信方式的选取，正如前面提到的，我选用的是CAN总线传输。
特殊的是，考虑到数据的多方需求性和客户端的处理能力的局限性，我的设计中，在远程机器与客户端之间加入了一个服务器系统。
下面简要介绍一下服务器系统的组成。
服务器系统包括三个部分，分别是应用程序服务器、数据库服务器和Web服务器。
应用程序服务器采用LabVIEW中的Data Socket技术或者MATLAB软件中的相关处理技术，将前面DSP处理过的信号数据信号进行数字滤波处理，通过积分和频谱分析，可以得到速度，幅值，位移，实时振动频率等数据，并实时将数据传入数据库服务器，保存在数据库中。
Web发布程序与客户端程序采用基于TCP/IP协议的Winsocket通讯，这样通过Web服务器的传输，多个客户端都能既可以实时看到远程机器的振动状况，又能调取以前的数据进行对比，对机器的振动情况有一个全面的了解。
最后，还有一个设想：就像框图中表示出来的，在DSP处理的地方加一个分支，指向机电矫正装置。
这个装置的作用是帮助实现远程校正机械的不良振动。
将客户端软件中增加一个负反馈的机制，这个机制可以人工选择是否开启。
开启之后，给机器的振动数据提供一个标准，当客户端接收到的数据超出这个标准的时候，客户端自发的返回一个矫正信号，经过“客户端——服务器系统——CAN总线——DSP处理——机电矫正装置”的顺序完成机器振动水平矫正。
以上就是我设计的远程机器设备在线振动监测的仪器系统，虽然设计过程十分艰难，看了很多并不容易理解的论文。
但是在这个过程中我确实学到了很多东西，文章写了很久但是可能还是会有错误，希望老师指正。
参考文献：
《机械设备的振动监测》怀阳
《基于DSP的振动监测仪的设计》晨炀、邓艾东、邬昌明《基于CAN总线远程振动监测系统研究》何清、红、何子睿
《基于MSP430的风力发电机振动监测系统》长征、周洋
《山三核汽轮发电机振动监测系统改进》周巧婵。
